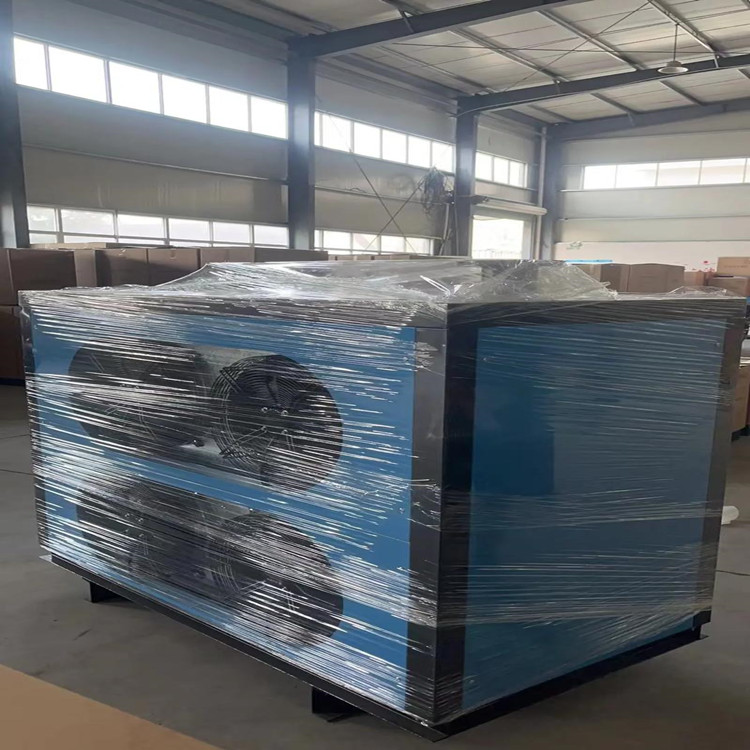

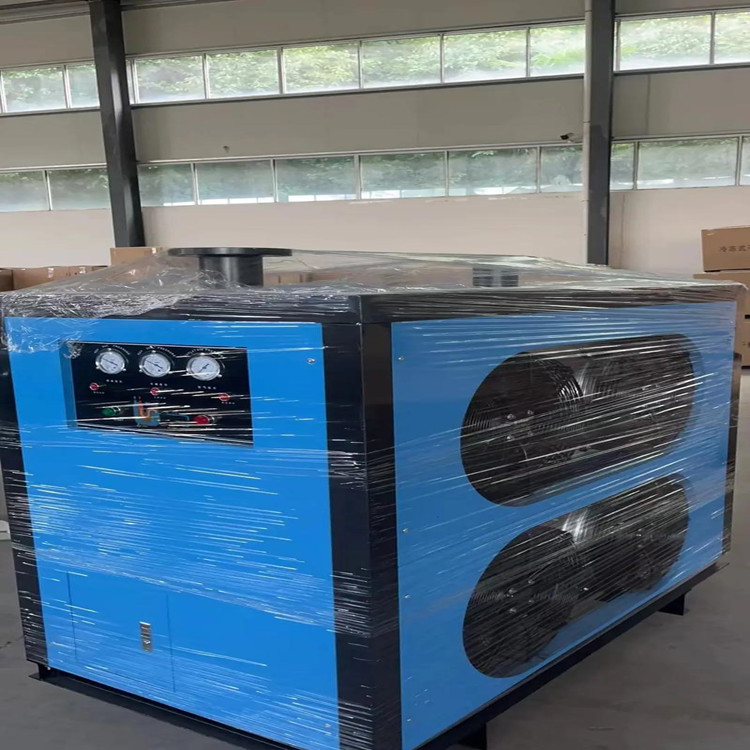

吹瓶機配套冷干機
【1】吹瓶機配套冷干機 使用條件及基本參數
品牌：佳潔 型號：NTGM 種類：輔機
適用原料：PET 產品別名：冷凍干燥機 產品用途：凈化壓縮空氣
生產能力：1-100（kg/h） 外形尺寸：10（mm） 螺桿直徑：100（mm）
螺桿長徑比：100 制品厚度：1（mm） 電動機功率：1-20（kw）
模架數量：1 開模距離：10（mm） 合模距離：10（mm）
1、進氣溫度：≤80℃
2、進氣壓力：1.0-9.0Mpa
3、壓力損失：≤0.02Mpa
4、壓力露點：2-10℃
5、環境溫度：≤38℃
6、安裝環境：室內，通風良好，無灰塵、油污。
7、安裝基礎：無基礎
8、處理氣量：1-300Nm3/min
9、制 冷 劑：R22或環保制冷劑
10、電源：AC220V50HZ/AC380V50HZ
工作原理
冷干機是采用降溫結露的工作原理，對壓縮空氣進行干燥的一種設備。主要由熱交換系統、制冷系統和電氣控制系統三部分組成。從空壓機出來的高溫潮濕并含有水份的壓縮空氣首先經過空氣對空氣熱交換器預冷卻；然后經過預冷卻的空氣，在空氣對冷媒熱交換器被冷干機的冷凍劑循環回路進一步冷卻，與已經從蒸發器出來被冷卻到壓力露點的冷空氣進行熱交換，使壓縮空氣的溫度進一步降低。之后壓縮空氣進入蒸發器，與制冷劑進行熱交換，壓縮空氣的溫度降至0℃-10℃，空氣中的水份在此溫度下析出，通過冷凝器將壓縮空氣中冷凝出的水分油和雜質分離，通過自動排水器將其排出機外。而干燥的低溫空氣則進入空氣對空氣交換器進行熱交換，溫度升高后輸出，能有效地防止管路結露現象的發生，旁通閥能根據負荷變化的要求自動調節冷煤的通過量。
常規配置
上游配置：高效除油器、油水分離器或者C級精密過濾器（視壓縮空氣質量）
下游配置：T級精密過濾器-A級精密過濾器-AA級精密過濾器-除味過濾器-除菌過濾器（視所需達到的成品氣質量）
排水配置：自動排水器、電子排水器
