當設計的散熱要求非常高時，使用鋁基PCB是一種非常有效的解決方案。這種設計能夠更好地將熱能從設計組件中轉移出去，從而控制項目的溫度。從電路組件中去除熱能的效率通常是等效的玻璃纖維背板的十倍。這種明顯更高的散熱水平允許實現更高的功率和更高的密度設計。

　　此外，鋁基板PCB正在大功率/高熱耗散應用中找到應用。它們最初被指定用于高功率開關電源應用，現在已在LED應用中變得非常流行。LED應用的示例包括交通信號燈，普通照明和汽車照明。采用鋁基設計（LED PCBs）允許在電路板設計中使用更高的LED密度，并允許以更高的電流驅動已安裝的LED，同時仍保持在溫度公差范圍內。與常規PCB設計相比，使用鋁基背襯設計可以使設計人員降低用于功率LED的安全裕度，并使所述LED降額。與所有組件一樣，設計中LED的工作溫度越低，則在故障之前可以期望這些LED工作的時間越長。

　　鋁基PCB設計的其他應用包括大電流電路，電源，電機控制器和汽車應用。對于使用大功率表面貼裝IC的任何設計，鋁基PCB是理想的散熱解決方案。此外，它們可以消除對強制通風和散熱的需求，從而最終降低設計成本。本質上，任何可以通過更高的導熱性和更好的溫度控制來改進的設計，對于鋁基板PCB都是可能的應用。

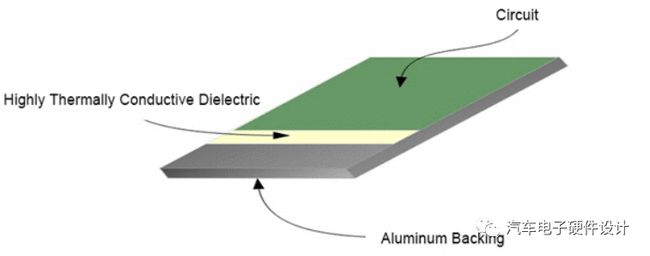

　　在傳統的PCB使用玻璃纖維基板（FR4是PCB制造商使用的標準基板）的情況下，鋁基板PCB由鋁基板，高導熱介電層和標準電路層組成。電路層本質上是一塊薄的PCB，已與鋁基襯層粘合在一起。這樣，電路層可以與安裝在傳統玻璃纖維背襯上的電路層一樣復雜。

　　雖然看到單面設計更為常見，但鋁基設計也可以是雙面設計，電路層通過高導熱介電層連接到鋁基的兩側。然后可以通過電鍍通孔連接這兩個側面的設計。不管采用哪種配置，鋁基板都為通往周圍環境或任何連接的散熱器提供了極佳的熱通道。再次，改善功率組件的熱傳導是確保設計可靠性的最佳方法，鋁制PCB為這一問題提供了出色的解決方案。

　　與傳統的PCB設計一樣，可以將電路板電路部分的阻焊層制成許多不同的顏色。也就是說，在LED設計中，阻焊層通常為白色。白色阻焊層允許相關LED陣列產生更高水平的光反射，并產生更高效的設計。在電源設計中，阻焊層通常也被涂成黑色，以更好地散發熱量。

　　鋁基PCB設計也具有很高的機械穩定性，可用于要求高水平機械穩定性或承受很大機械應力的應用中。而且，與基于玻璃纖維的結構相比，它們受熱膨脹的影響較小。如果您的設計不需要高水平的熱傳導，但是該板將承受很大的機械應力或具有非常嚴格的尺寸公差，并且會承受很大的熱量，請使用鋁基板設計可能有保證。

　　最后，鋁不是可用的金屬背襯材料。銅和銅合金盡管由于通常較高的成本而不太受歡迎，但也被用作背襯材料。銅和銅合金在散熱方面比鋁提供更高的性能。因此，如果標準的鋁基設計不能滿足設計的散熱要求，則可以考慮使用銅作為解決該問題的下一步。

　　總而言之，使用鋁基解決方案可以通過溫度控制以及由此而來的較低的組件故障率來大大提高設計的可靠性和使用壽命。除了出色的溫度控制特性外，鋁設計還提供了高水平的機械穩定性和低水平的熱膨脹。當標準的玻璃纖維（FR-4）背板無法滿足您的設計的散熱和密度要求時，鋁基板可能會提供答案。
