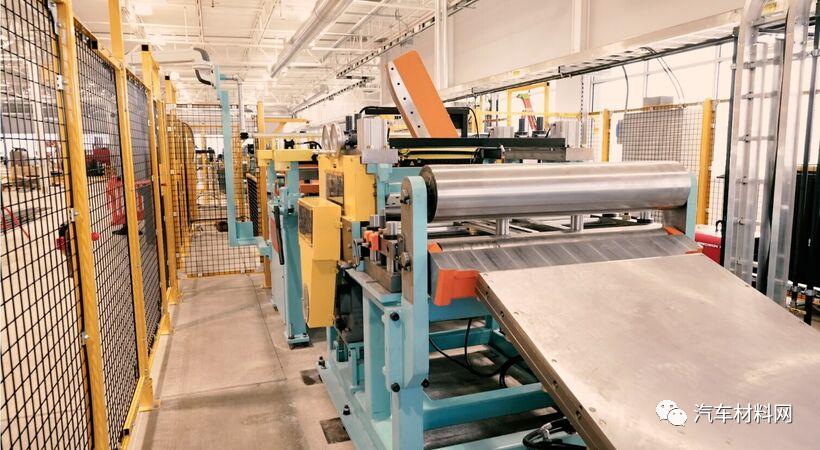

近日，Novelis Inc宣布啟動其新的輥壓成型開發線。新的開發線將幫助諾貝麗斯?jié)M足行業對可生產大量高強度鋁制汽車零部件的工藝的需求。

在底特律的諾貝麗斯汽車客戶解決方案中心，新的最先進的輥壓成型開發線將為諾貝麗斯提供獨特優勢，可以在內部全年開展全方位的輥壓成型研發。生產線的接入將促進無與倫比的創新并加快開發流程，以確保開發復雜的高強度鋁輥壓成型產品，并更快地驗證工藝的穩健性。

輥壓成型

輥壓成型（Roll Forming簡稱RF），中文名又為冷彎、滾壓、滾彎、羅拉等，英文名為roll forming，是一種將金屬板材或帶材通過連續輥式彎曲方法獲得各種開口、閉口、寬幅變形斷面金屬型材的技術，如下圖所示。

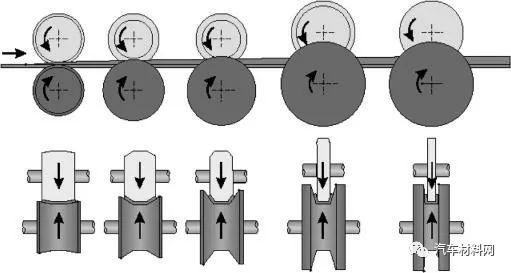

傳統輥壓成型工藝示意圖

生產線如下圖所示，通過對物料施以擠壓、摩擦，使通過輥隙的物料在此作用下形成一定形狀、規格，從而制成符合要求的零部件。

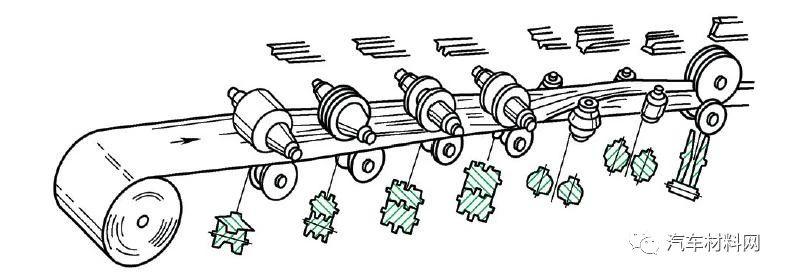

輥壓成形生產線示意圖

輥壓的斷面有開放式和封閉式兩種。開放式有幾字型和C字型等；封閉式有D字型、B字型和日字型等。

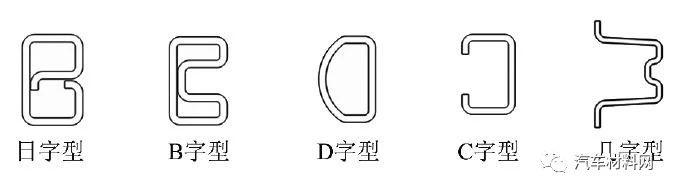

輥壓成形的各種不同斷面

工藝特點

輥壓成型工藝具有很多優點：

A.可連輥壓成形續生產，長度不受限制，生產效率高，與沖壓相比輥壓成形提高效率10倍以上；

B.材料利用率高，能節約15%左右；

C.沖壓工藝只能做開放式截面，封閉輥壓成形式截面要做成2件再合起來，輥壓可以直接產出輥壓成形各種不同封閉截面的零件。

定制輥壓成型

隨著汽車行業朝著電氣化方向發展，它要求更快地生產更輕、更環保的零件。通過輥軋成型工藝，鋁帶以連續方式逐漸成型，以形成具有不同程度細節和強度的所需形狀。鋁輥壓成型提供可擴展和可定制的工藝，為大規模生產高強度鋁提供了重要機會。

如下表所示，定制輥壓技術是對傳統輥壓成型技術的補充和完善。定制輥壓型材與傳統輥壓型材的主要區別在于，傳統輥壓型材主要以圓管和方管等標準型材為主，而定制化輥壓型材的截面結構取決于客戶需求，針對不同的應用場景，每一個截面的定制輥壓型材都是一個完整解決方案的載體。典型的定制輥壓型材截面如下圖所示，截面具備尺寸精度高、形狀復雜以及結構功能一體化等優點。

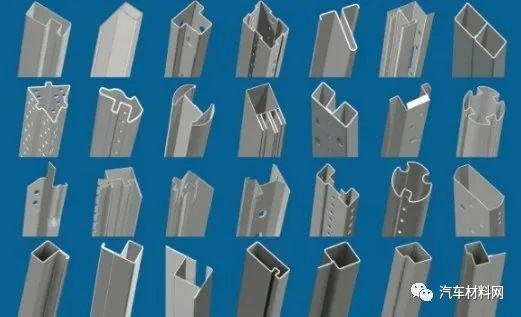

定制輥壓型材

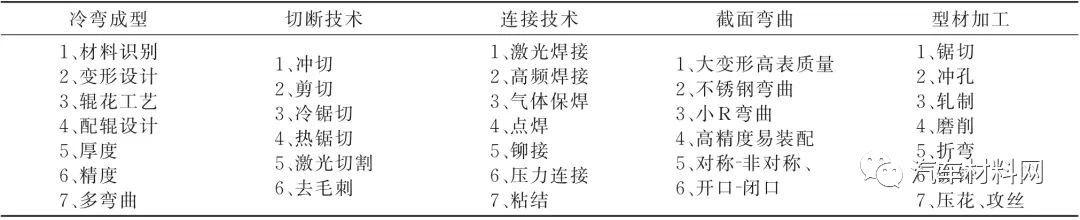

定制輥壓成型技術主要內容

鋁合金輥壓成型技術應用情況

正因為輥壓工藝諸多優點，其在很多汽車產品中輥壓成型都有應用，主要有前后防撞梁、車門檻、車門頂飾條、門框亮條、座椅滑軌、汽車等截面縱梁、車門上框、玻璃導槽、車門導軌、落水槽嵌條等。

雖然輥軋成型對行業來說并不新鮮，但其生產復雜高強度鋁部件的能力尚未得到充分開發，需要創新和投資才能最大限度地發揮其潛力。

當前，國外輥壓成型技術已經廣泛采用各種新材料，包括鋁、鎂合金，碳纖維，復合材料，高強鋼等。

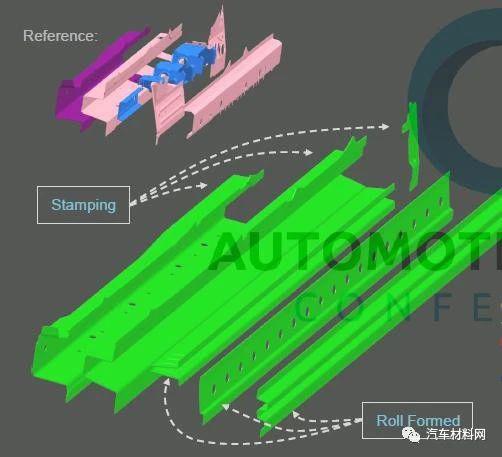

2021年Euro Car Body會議上由Alumobility帶來了基于2019年ECB參展的車型Audi e-tron的更新設計，應用鋁合金輥壓成形技術Alumobility更新設計了Audi e-tron門檻部分零件，代替上一代的鋼制零件。重量節省了13.2kg(減重31%)，零件數量從8個減少到6個。

國內輥壓型材仍然主要以200～400 MPa強度級別的普碳鋼和低合金鋼為原材料，產品厚度一般在4 mm以上。主要原因是國內生產廠家對輕質材料的加工性能并不了解，難以解決輥壓成型過程中出現的質量問題以及型材服役過程中出現的使用問題。

總結

由于汽車行業優先考慮電氣化和可持續性，加上鋁自身具備的諸多優點，例如提高安全性、降低腐蝕風險和提高性能，轉向大規模生產鋁密集型車輛是行業發展的重要方向。諾貝麗斯推出自己的輥軋成型開發線是推動技術向前發展的關鍵一步。

諾貝麗斯公司全球汽車副總裁Jamie Zinser表示：“汽車行業了解鋁的好處，并期待諾貝麗斯開發支持其增長計劃的技術。其中一項技術是輥壓成型。我們正在推出這項技術“開發線加速研發，而不是成為一家輥壓成型公司。我們的目標是與我們的汽車和一級合作伙伴合作，創新和開發支持電氣化運動的鋁板技術。”

諾貝麗斯是第一家投資建設自己的輥軋成型開發線的壓延鋁公司，這表明其致力于創新和開發新技術，從而迅速將高強度鋁的重量、可持續性和成本優勢帶入汽車市場大規模。

參考文章

[1]專題文章|定制輥壓成型技術發展綜述，晏培杰,現代交通與冶金材料,2022-09-23。

[2]技術洞察|歐洲車用鋁合金技術研究進展,亞洲汽車輕量化展,2021-11-17。
