在各個領域，鋁合金鍛件用量不多，但是這些構件很重要，因?yàn)槎际鞘芰Y(jié)構件。如今，西南鋁業（集團）有限公司的鍛件裝在了成千上萬架國外飛行器上，宏山航空鍛造有限公司則即將成為世界第二大鋁合金鍛造廠。但盡管如此，中國在鍛造鋁合金研發和鍛造工藝創新方面與國外先進水平相比還有一定差距。本文對中國鋁合金鍛造產業的發展現狀作了簡潔描述。

可鍛性

金屬的可鍛性是指對其進行塑性加工獲得合格工件難易程度的工藝性能?？慑懶院玫慕饘僖子谒苄约庸こ尚?，否則不適合于塑性加工成形。衡量金屬可鍛性高低可用其塑性和變形抗力綜合衡量。塑性高，變形抗力小，則認為其有好的可鍛性，反之則差。金屬的可鍛性高低取決于金屬的屬性和加工條件。

變形鋁合金都有不錯的可鍛性，可用各種鍛造工藝（自由鍛、模鍛、輥鍛、輾壓、旋壓、環軋等）生產各種形狀和類形的鍛件。7XXX系和5XXX系合金的可鍛性最差，而6XXX系合金的可鍛性最好，2XXX系、4XXX系、8XXX系合金的可鍛性居中。鋁合金的可鍛性除與本身化學成分有關外，還與變形溫度、變形速度和應力狀態密切相關。

鋁合金的可鍛性均隨著溫度的升高而增大，但溫度的影響程度各有所不同。對于難鍛的7XXX系合金，流動應力隨溫度發生的變化要更大一些，這就是它們鍛造溫度范圍較窄的原因。鍛造工藝除溫度外，另外兩個關鍵因素是模具溫度和變形程度。這是鍛造是否順利的三要素。

變形速度是單位時間內的變形程度，對可鍛性的影響有兩個方面：一方面由于材料變形速度的增大，恢復和再結晶來不及克服加工硬化，材料塑性下降、變形抗力上升，可鍛性變差；另一方面，材料在變形過程中，用于塑性變形的能量有一部分轉變?yōu)闊崮?，產生熱效應，使金屬溫度上升，變形速度越大，熱效應越明顯，金屬塑性上升，變形抗力下降，可鍛性增強。鋁合金鍛件是由多種設備制備的，有的應變速率很快，如鍛錘的≥1/10s；有的則相當慢，如液壓機的卻≤0.1/s。

工藝參數

工藝參數是指鍛造溫度、變形速度和變形程度。它們對材料可鍛性和鍛件的組織及性能有很大影響。確定鍛造工藝的焦點就是確定工藝參數。選擇參數的主要依據是合金相圖、塑性圖、變形抗力圖和再結晶圖。

鍛造溫度范圍

鍛造溫度范圍是指始鍛溫度和終鍛溫度之差。合金相圖是確定此溫度范圍的主要參考依據，可以粗略地確定此溫度范圍，然后通過合金的塑性、變形抗力圖和加工再結晶圖加以精確化。確定鍛造溫度范圍的基本原則為：合金在鍛造溫度范圍內具有良好的塑性和較低的變形抗力；溫度范圍宜盡可能寬些，以減少加熱次數；能保證鍛件具有細晶粒組織和高的力學性能；易操作。常用鋁合金的鍛造溫度見表1。

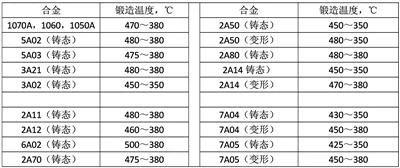

表1 鋁合金的鍛造溫度范圍

變形速度

變形速度是指單位時間內變形程度變化量，不等于設備工作速度，它與坯料尺寸有關。變形速度與鍛造錘頭或壓力滑塊的運動速度和坯料尺寸的關系為：

式中V為滑塊（橫梁、錘頭）或工具的運動速度，m/s；Ho為毛坯原始高度，m。

由上式可知，當安于錘頭或壓力機滑塊上的工具的運動速度相等時，壞料高度愈小，變形速度愈大；坯料尺寸相同，工具運動速度愈大，變形速度也愈大。

研究指出，變形速度對鋁合金塑性和變形抗力有一定影響，大多數合金化程度低的鋁合金隨變形速度的增加，在鍛造溫度范圍內的工藝塑性沒有明顯下降。但是，對那些成分復雜合金化程度高的鋁合金，從靜載變形到動載變形，工藝塑性下降，允許變形程度從80%降到40%。此外，從靜載荷變形轉為動載變形，鋁合金的變形抗力將增大0.5～2倍。另外，為了提高所允許的變形程度和生產率，降低變形抗力，改善鍛件組織，最好在水壓機上鍛造和模鍛鋁合金。

變形程度

鋁合金的鍛造變形程度可分為每次工作行程變形程度和總變形程度。每次工作行程的最大變形程度可根據該合金的塑性圖和鍛件形狀確定。鋁合金的允許變形程度取決于合金的成分和鍛壓機的變形速度，一般都隨合金的合金化程度的上升和變形速度的上升而下降。

鋁合金鍛件的力學性能隨變形程度的變化而有規律地變化。鍛造的變形程度不僅決定了鍛件的力學性能，而且決定了鍛件的各向異性。鍛造2A11合金的試驗表明，在小變形和中等變形時，各向強度均隨變形程度增加而上升，各向強度相差不大，但伸長率降低卻較大；變形程度為80%時，鍛件縱向性能趨于最大值；變形程度為60%～70%時橫向力學性能達到最大值；再加大變形程度，由于纖維組織的形成，鍛件強度劇烈下降。因此，在鍛造的所有階段單方向的壓縮變形都不得大于60%?？梢?jiàn)，為了2A11合金能獲得足夠大的力學性能和盡可能小的各向異性，鑄錠的變形程度不宜小于65%。

若鍛造用的原材料為鑄錠時，在滿足鍛件尺寸和形狀前提下，應盡可能地采用小的鑄錠，因?yàn)殄V的原始組織對鍛件的組織和力學性能均有相當大的影響。

鍛造變形速度和變形程度

表2 鍛坯在不同鍛壓機上的典型變形速度

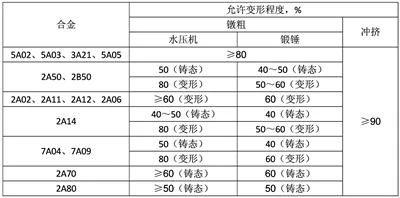

表3 允許鍛造變形程度范圍

鋁合金鍛造變形速度見表2，允許鍛造變形程度范圍見表3。

較新與先進的鍛造工藝

鍛造是以錘擊或壓制法對坯料施加壓力，使之發生塑性變形的加工方法。鍛造加工具有適應性強，能生產各種金屬材料不同形狀和尺寸的工件（鍛件）；在保證設計強度的前提下可以減輕零件質量、節約材料和機械加工時間；生產效率高、可進行大批量生產；能較好地改善材料的組織性能等優點。同時，鍛造加工也有設備龐大復雜、能耗大、效率低、成本高等不足。

鍛造加工歷史悠久，早在公元4000多年前的新石器時代末期，人類就錘擊天然紅銅制造裝飾品和用品，中國在公元前11世紀就出現了鍛造工藝。按使用設備和工具的不同，可將鍛造分為自由鍛和模鍛。模鍛又可分為開式模鍛和閉式模鍛。隨著科學技術的發展進步，模鍛技術也在不斷地發展，出現了精密模鍛、等溫模鍛、多向模鍛、液態模鍛、高速模鍛、粉末模鍛、輥鍛等。

精密模鍛

生產與成品零件尺寸很接近的少切削或無切削鍛件的模鍛。根據溫度的不同，在大于再結晶溫度時進行的稱熱精密模鍛；在稍小于再結晶溫度進行的稱中溫精密模鍛；在室溫進行的稱冷精密模鍛。精密模鍛的特點：材料利用率大，尺寸精度和表面質量高，金屬流線合理，能提高工件的承載能力。這對鍛造費工時及性能要求較高的零件如齒輪、渦輪、葉片和航空航天器工件等都具有重要意義。精密模鍛有開式和閉式兩種。

等溫模鍛

等溫模鍛是在將模具加熱到與所加工金屬的變形溫度同等溫度時以低應變速率進行的鍛造。其原理是，利用金屬材料在適當?shù)母邷睾蛻?yīng)力下，經長時間的保溫發生蠕變，或利用具有應變速率敏感材料和相變材料等所出現的超塑性條件，實現薄壁、高筋、形狀復雜或難變形金屬的成形。等溫模鍛的關鍵是帶有感應加熱器或電阻加熱器加熱模具。該法的應用越來越廣泛，不但可以加工難變形的金屬與合金，而且能以小設備鍛制投影面積大而薄的鍛件。

等溫模鍛有兩個關鍵因素：坯料保持恒溫和低的變形速率。恒溫可以保證坯塊的最佳變形塑性和小的變形抗力以及為動態恢復再結晶提供足夠的能量；低的變形速率為動態恢復再結晶提供了充足的時間，使坯塊一直處于再結晶狀態，同時保證了坯塊在鍛造過程中各部分變形溫度及溫升大體一致，獲得組織均勻的鍛件，整體性能良好。所以溫度和變形速率的精準控制能保證等溫鍛造順利地進行。由于采取了這些控制措施，在鍛造過程中坯塊變形抗力與常規鍛造相比，大幅度降低，使用小的設備可以生產大投影面積的模鍛件，設備投資大大下降。

等溫模鍛一要鍛壓機，二要模具。鍛造設備通常采用能調速能保壓的液壓機，因?yàn)榈葴劐懺煲箦懺爝^(guò)程中坯塊變形速率慢，依據等溫鍛造的變形抗力確定設備鍛造力。通常等溫模鍛的單位壓力為常規模鍛的1/5～1/10。此外，液壓機要有頂出裝置，應有足夠的空間安裝模具及加熱的輔助工裝設備。壓機上、下模具裝于基板上，應有冷卻循環系統，確保鍛壓機組件在工作時不受模具加熱裝置的熱影響。

等溫鍛造主要問題之一就是模具材料的選擇及其加工制造，要求材料在鍛造溫度下具有一定的強度安全系數，在高溫下能長期穩定工作，且不被氧化，目前用的為鎳基高溫鑄造鋼。

中國等溫模鍛技術研究始于20世紀70年代，北京航空材料研究院、西北工業大學、南昌航空航天大學、上鋼五廠、航空148廠、航空3007廠等相繼研發和生產鋁、鈦和粉末冶金等的航空航天等溫鍛件。

多向模鍛

多向模鍛是在多柱塞機上利用幾個沖頭從不同方向同時或依次對模具內的坯料加壓，制取復雜形狀的精密鍛件的工藝。多向模鍛按分模面布置分為水平分模面、垂直分模面和同時兩種分模面模鍛3種。多向模鍛一般在液壓機上進行，用機械壓力機的不多。多向模鍛特點：既可以制備中小尺寸鍛件，也可以制造尺寸較大的鍛件；由于變形時呈強大的三向應力狀態，金屬塑性顯著提高，可以鍛造溫度范圍窄、塑性差的難變形合金；能鍛出組織性能好、尺寸精準、無飛邊無模鍛斜度的實心及空心鍛件；節約金屬，鍛件取出方便，沒有成形好的鍛件可進行第二次、第三次鍛造，直至合格為止；對多工步模鍛，有利于實現機械化和自動化。

液態模鍛

液態模鍛是對注入模槽內的合金熔體施加壓力，使其在冷凝和結晶過程中產生塑性變形而成為工件的一種鍛造工藝，實質上就是壓鑄和鍛造合二為一。液態模鍛按施壓方式分為3種：平頭加壓法、異形沖頭加壓法、間接法。該法應用于鍛造困難、鍛件質量不易合乎要求，而模鍛成本又過高的鍛造上，是在壓力鑄造的基礎上逐步發展起來的，但又與壓力鑄造不同，不僅是把熔體壓入模內冷凝成形，而是在熔體注入凹模后先行壓鑄，隨后繼續加壓使之成形。其實質是對熔體或半固態熔體加壓力使其結晶，并在壓力下變形，改變了金屬在正常狀態下的結晶組織。這就形成了晶粒在結晶過程中不斷地被壓碎而細化，鑄態樹枝晶粒變成細小等軸晶粒，在隨后的冷卻收縮中仍被壓縮，只要壓力足夠，就能將縮孔、氣孔、疏松等缺陷壓合，使力學性能比壓鑄件的高。與常規熱模鍛相比，液態模鍛能耗低、設備鍛壓力小、金屬消耗也低。但用此工藝生產時，由于易產生裂紋、脫模也不易，制品質量不如常規鍛造的，故應用受到一定限制。

高速模鍛

高速模鍛的特點：錘頭質量輕，速度極快。其主要有兩大類：高速高能型和內燃機型。前者的工作原理是先貯存足夠的能量，然后突然釋放，獲得非常高的速度（12m/s～24m/s），采用單次對擊式鍛錘，在小的空間內實現鍛模內金屬坯料的成型。后者的工作原理同內燃機一樣，錘頭在燃?xì)鈮毫ν苿?dòng)下實現錘鍛，而后由空氣壓力復位。

高速模鍛最重要的特點是金屬在高速條件變形時，其流動性得到改善，塑性提高，因而適于鍛造難變形的合金，以及形狀復雜、偏差要求高、斷面薄的翼形鍛件，在某些情況下，還能細化鍛件晶粒、提高強度。目前，此工藝主要用于鍛造葉片、齒輪、翼形件等。另外，高速模鍛時，成形速度極高，對模具沖擊很劇烈，模具易損壞。

粉末模鍛

粉末模鍛以金屬粉末為原料，經過壓制、燒結、模鍛等工序制成所需形狀和性能鍛件的工藝，保持了粉末冶金壓實制坯的優點，又發揮了鍛造變形的特點。其材料利用率高，可達90%以上；力學性能高，材質均勻無異向性，鍛件耐磨性大大提高；精度高，表面光潔，利于復雜形狀鍛件的成形；簡化了生產工藝，生產效率高，易實現自動化；模具使用壽命長。

輥鍛

輥鍛是上世紀末與21世紀初發展起來的新型近凈成形技術。坯料在一對反向旋轉模具的作用下產生塑性變形所需產品的成形工藝。目前，輥鍛成形技術主要用于制備長軸類鍛件，生產線投資不大，可大批量生產復雜鍛件；用于制備精密成形的板片類零件，如葉片成形，以及帶筋條的鈑金件。中國“奮進”號航天飛船外貯箱的Al-Li合金“Y”形框和對接環就是輥鍛的。

輥鍛機由電動機和齒輪驅動一對軋輥?zhàn)飨鄬?duì)旋轉，輥上裝有扇形模，坯料放于輥間，由摩擦力咬入模具間，在輥的壓力下發生塑性變形，壓力可達1MN。

輥鍛可以制備鍛坯，也可以鍛制鍛件。輥鍛時，冷的或熱的坯料在裝有圓弧形模塊的一對旋轉著的鍛輥中通過，模槽使其發生變形，從面制成鍛件或鍛坯，如扳手、剪刀、肋板、麻手鉆、柴油機連桿、履帶、拖拉機鏈軌節、渦輪機葉片等。輥鍛變形是一個連續的靜壓過程，沒有沖擊和振動，其優點如下：

（1）設備壓力小，因?yàn)殄憠哼^(guò)程是逐步地連續地進行，變形時模具僅與坯料部分接觸，所以不需要大的鍛壓機；（2）勞動條件好，可以實現機械化與自動化生產；（3）設備結構簡單，不太笨重，對廠房和基礎要求較低；（4）工件不重，生產效率高；（5）模具不用高檔工具鋼制造，可用球墨鑄鐵或冷硬鑄鐵制造，機械加工量不大，生產成本較低。

不過，輥鍛主要用于鍛制長軸工件，如用于鍛制復雜的工件，還需要在壓力機上進行整形。

旋轉鍛

旋轉鍛為在多頭對擊的旋轉鍛機上生產精密軸類件的一種回轉成形工藝，又稱徑向鍛造。旋轉鍛造時，坯料受到幾個錘頭沿徑向?qū)ΨQ高速錘打，直徑減小，軸向延伸。鍛造時坯料與錘頭之間有相對旋轉運動和軸向運動。按鍛造溫度可將旋轉鍛造分為冷鍛、溫鍛和熱鍛，空心件的鍛造可分為無芯棒鍛造和有芯棒鍛造。旋轉鍛造已普遍用于機床、汽車、航空航天器、槍炮和其它機械的實心臺階軸、錐形軸、空心軸、膛線槍管和炮管等零件的生產。

半固態模鍛

半固態模鍛是美國麻省理工學院弗萊明斯教授于1972年發明的，自上世紀90年代以來已成為一種先進成熟的工藝，特別是在鋁合金領域。該工藝是將預先鑄造的有細小均勻球狀等軸晶粒組織的錠坯加熱到有5（體積）%～50（體積）%液體的固—液狀態下一次模鍛成近成品尺寸零件的半固態成形工藝，又稱流變模鍛或觸變模鍛。半固態材料在相當小力的作用就能發生流變或變形。半固態模鍛工藝具有一系列優點，與常規工藝生產的車輪、電器零件性能的比較見表4及表5。

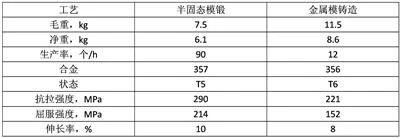

表4 半固態模鍛和金屬模鑄造鋁合金汽車車輪的性能比較圖片

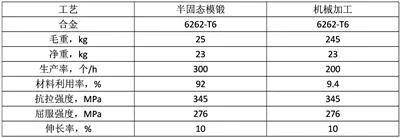

表5 半固態模鍛和機械加工電器零件的性能比較圖片

模鍛潤滑

模鍛潤滑是利用潤滑劑減少鍛模模槽與被鍛金屬間摩擦的一種工藝技術。采用良好的潤滑劑可以降低鍛模磨損，延長使用期限；降低變形抗力、變形不均勻性和變形能消耗；促進金屬流動，使其良好地充滿型腔，保證鍛件形狀規整、尺寸精準；使鍛件易脫模，減少粘模。鍛造潤滑劑一般應同時具備潤滑、隔離、脫模及冷卻功能，在使用過程中，殘留在模膛中的灰渣應少，對鍛模和工具無腐蝕作用，無毒，煙氣少，可噴涂，價格合理等。潤滑劑的涂敷狀況對鍛造質量和成品率也有較大影響，潤滑劑涂得多或不均勻,非但不能改善流動，反而會阻礙金屬流動或使金屬紊亂而導致鍛件出現折疊、渦流、穿流或晶粒不均勻等缺陷。

鋁合金鍛件在航空航天器上的應用

鋁材在航空航天器上的應用首推軋制材（板、帶、箔），其次是擠壓材（管、棒、型、線、緊固件），鍛件的用量不多，卻很重要，因?yàn)殄懠际鞘芰Φ慕Y(jié)構件。在飛行器用的鋁材中，據筆者估計，鍛件的用量恐怕還不到鋁材總用量的15%，個別情況例外。

目前，在航空航天器中得到應用的Al-Li合金有：美國的Weldalite 049、2090、2091、2094、2095、X2096、2197；歐洲鋁業協會（EAA）中英國的8091，法國的8093，俄羅斯的BAД23。

鋁材在飛行器上的應用情況見表6～表12。其中，Weldalite 049合金鍛件的力學性能見表10。8090-T852 Al-Li合金鍛件的力學性能見表11。鍛件的應力腐蝕開裂性能比較見表12。

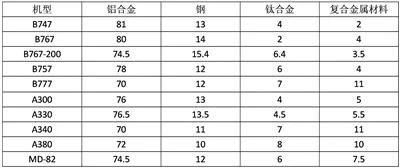

表6 一些民機的用材結構

表7 俄羅斯民機用鋁材結構

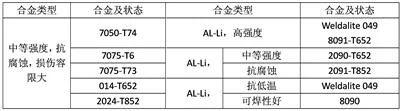

表8 航空航天鋁合金鍛件的合金與狀態圖片

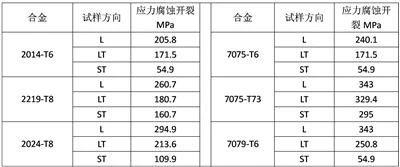

表9 航空航天鋁合金自由鍛件的應力腐蝕開裂性能

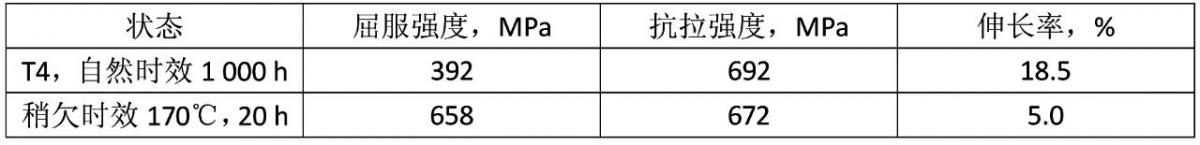

表10 Weldalite049合金鍛件的力學性能

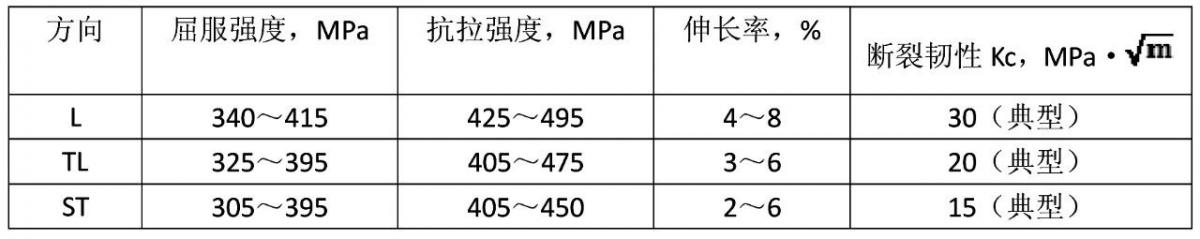

表11 8090-T852合金鍛件的力學性能

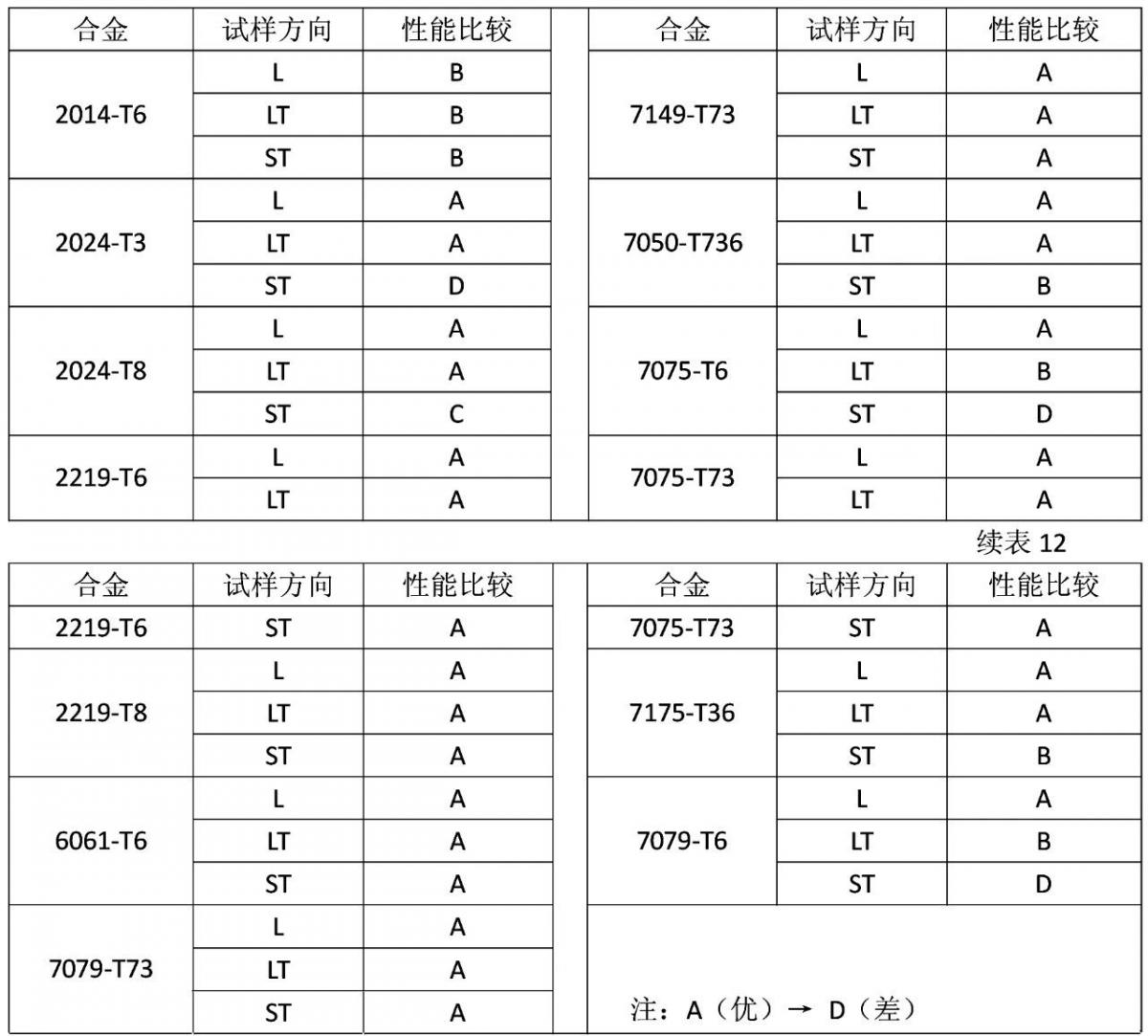

表12 航空航天器鍛件的應力腐蝕開裂性能比較

常用鍛造鋁合金

常用鍛造鋁合金有近20種，都是典型的變形鋁合金，有歷史悠久的20世紀30年代面世的美國鋁業公司發明的2014合金，也有新近20余年來研發的Al-Li合金，都在一些工業部門獲得廣泛應用，用于制造各種結構件。

2014合金

2014合金是一種資深的Al-Cu-Mg-Si-Mn系鍛造鋁合金，成分（質量%）：（0.5～1.2）Si、0.7Fe、（3.9～5.0）Cu、（0.4～1.2）Mn、（0.2～0.8）Mg、0.10Cr、0.25Zn、0.15Ti，其他雜質每個0.05，總計0.15，其余為Al。2014-T6狀態材料的強度性能均比2017、2024、2082等合金的高，在高溫下也有高的強度，但熔焊性能較差，抗蝕性較差，特別是抗應力腐蝕開裂能力較低，因而必須進行保護處理。該合金在工業領域有著廣泛的應用，特別是在航空器與汽車制造中，鍛造底盤與懸架件，以及航空器起落輪鍛件。但后者因形狀復雜、壁厚差大，在成形過程中金屬變形量不均勻。沿輪輻內側產生沿圓周方向的裂紋，可用自然時效法或低溫時效法消除內應力。

2017A合金

2017A合金是1972年歐洲鋁業協會（EAA）注冊的Al-Cu-Si-Mn-Mg系合金，成分（質量%）：（0.2～0.8）Si、（3.5～4.5）Cu、（0.4～1.0）Mn、（0.4～1.0）Mg、0.10Cr、0.25Zn、0.25（Zr+Ti），其他雜質每個0.05，總計0.15，其余為Al。該合金有承受高動態載荷能力，在時效狀態應用，屈服強度與6082合金得相當，但有更高的抗拉強度與伸長率，可熔焊性能欠佳，在腐蝕性環境中應用時，應進行防腐蝕處理，可用于鍛制高負載汽車零件，當然也可以鍛制航空器零件。在2017、6082、Alutex合金中，后者有最高的綜合性能。

2024合金

2024合金是一個久經考驗的鋁合金，不含稀貴的合金化元素，又有全面的綜合性能，只要有鋁合金存在，它就是頂梁柱之一。它是1933年美國鋁業公司發明的，至今已形成有12個成員的大家族：2024、2024A、2124、2124A、2224、2224A、2324、2424、2524、2624、2724、2824。2024合金的化學成分（質量%）：0.50Si、0.50Fe、（3.8～4.9）Cu、（0.3～0.9）Mn、（1.2～1.8）Mg、0.10Cr、0.25Zn、0.15Ti，其他雜質單個0.05，合計0.15，其余Al。2024合金的屈服強度比6082合金的高一些，抗拉強度和伸長率則更高，是制備高強度鍛件的常用合金。

5754合金

5754合金是一種用精鋁和精鎂配制的高純Al-Mg系合金，是1970年美國鋁業公司注冊的，已發展成為有13個成員的大家族，其中5054合金已淘汰，是鋁合金中最大的一族，還有1個中國合金（5154C，2008年注冊），它們的牌號：5154、5154A、5154B、5154C、5254、5354、5454、5554、5654、5754、5654A、5854。5754合金的化學成分（質量%）：0.40Si、0.40Fe、0.10Cu、0.50Mn、（2.6～3.6）Mg、0.30Cr、0.20Zn、0.15Ti、（0.1～0.6）（Mn+Cr），其他雜質單個0.05，合計0.15，其余為Al。該合金有良好的陽極氧化與可焊性，用于鍛造內外裝飾件。

6401合金

6401合金是1980年歐洲鋁業協會在美國鋁業協會公司注冊的高純度Al-Mg-Si系合金，化學成分（質量%）：（0.35～0.7）Si、0.04Fe、（0.05～0.20）Cu、0.03Mn、（0.35～0.7）Mg、0.04Zn、0.01Ti，其他雜質合計0.01，其余為Al。該合金的特點是抗蝕性強，表面處理性能優異，成形性好，用于鍛造裝蝕件，在T5、T6狀態應用。

6063合金

6063合金是產量最大的變形鋁合金，2022年全世界的產量超過22000kt，其中85%以上為擠壓建筑型材，1954年在美國鋁業協會注冊，美國鋁業公司研發，成分（質量%）：（0.2～0.6）Si、0.35Fe、0.10Cu、0.10 Mn、（0.45～0.9）Mg、0.10Cr、0.10Zn、0.10Ti，其他雜質單個0.05、合計0.15，其余為Al。該合金有優秀的成形性、可焊性、抗蝕性，適于電化學光亮處理和陽極氧化處理，適于制備高裝蝕性鍛件。

6061合金

6061合金是一種廣為應用的中等偏高強度Al-Mg-Si-Cu系合金，美國鋁業公司研發，化學成分（質量%）：（0.4～0.6）Si、0.7Fe、（0.15～0.4）Cu、0.15Mn、（0.8～1.2）Mg、（0.04～0.35）Cr、0.25Zn、0.15Ti，其他雜質單個0.05，合計0.15，其余Al。該合金有良好的綜合性能：對海水有高的抗蝕性，比其他可熱處理鋁合金的都高，可焊性好；有高的承受靜、動載荷能力。它的強度比6063合金的高得多，一般用于制備強度高、形狀較為復雜的鍛件，在T5、T6狀態應用。6061合金在冷加工狀態的變形能力較差。

6082型合金

6082型合金除基本合金元素外，還有兩種成分稍有區別的Anticorodal-114、Anticorodal-117合金。它們的成分都位于6082合金標定成分范圍內，都在T5、T6狀態下應用，多用于制備汽車鍛件。6082合金的標定成分（質量%）：（0.7～1.3）Si、0.50Fe、0.10 Cu、（0.4～1.0）Mn、（0.6～1.2）Mg、0.25 Cr、0.20Zn、0.10Ti，其他雜質單個0.05，合計0.15，其余為Al。它們的特點：能承受相當高的動、靜載荷，抗蝕性高，可切削性能好，多用于鍛造汽車安全系統零件及懸架零件等。

6110合金

6110合金是一種Al-Si-Mg-Cu系合金，美國合金，1979年注冊，是一種較新的合金。其化學成分（質量%）：（0.7～1.5）Si、0.8Fe、（0.2～0.7）Cu、（0.2～0.7）Mn、（0.5～1.1）Mg、（0.04～0.25）Cr、0.20Ni、0.30Zn、0.15Ti，其他雜質單個0.05，合計0.15，其余為Al。6110合金的Si含量比6060、6061、6063合金的都高，雜質Fe、Zn等的含量也相當大，因此，配料時可用較多的廢料。Si除形成Mg2Si外，還有相當多的過剩量存在，故6110合金有高的強度性能與良好的可切削性能，鍛件在T5、T6狀態應用。

6066合金

6066合金是一種Si含量最高的6000系合金，化學成分（質量%）：（0.9～1.8）Si、0.50Fe、（0.7～1.2）Cu、（0.6～1.1）Mn、（0.8～1.4）Mg、0.40Cr、0.25Zn、0.20Ti，其他雜質單個0.05，合計0.15，其余Al。其Si含量高，除形成Mg2Si，還可以形成復雜的四元相AlSiCuMn相與有相當多的游離Si存在，因此，合金有高的綜合力學性能。模鍛件的最低力學性能為：抗拉強度440MPa，屈服強度400MPa，伸長率8%，布氏硬度115。在T5、T6應用，有高的可切削性，由于合金元素含量高，承受靜、動載荷的能力比其他6000系合金的都高，是一種常用的中強偏高的鍛造鋁合金。

7075合金

7075合金是航空航天工業用得最多的鍛造鋁合金，是一種Al-Zn-Mg-Cu系合金，美國、蘇聯和日本于1944年幾乎同時完成該合金的定型，并立即用于制造飛機，在T6及T73狀態下應用。該合金的成分（質量%）：0.40Si、0.50Fe、（1.2～2.0）Cu、0.30Mn、（2.1～2.9）Mg、（0.18～0.28）Cr、（5.1～6.1）Zn、0.20Ti、鍛件的（Zr+Ti）0.25，其他雜質單個0.05，合計0.15，其余為Al。該合金的抗蝕性比2024、2014合金的高，但不如6082合金。7075-T6/T73合金鍛件的最低力學性能為：抗拉強度530~455MPa，屈服強度410~385MPa，伸長率8%~6%，布氏硬度145~130。

7018合金

7018合金是一種Al-Zn-Mg-Mn系合金，是一種英國合金，1978年注冊，在T5、T6狀態應用，有較高的強度性能和良好的可焊性。該合金的化學成分（質量%）：0.35Si、0.45Fe、0.20Cu、（0.15～0.50）Mn、（0.7～1.5）Mg、0.20Cr、0.10Ni、（4.5～5.5）Zn、0.15 Ti、（0.10～0.25）Zr，其他雜質單個0.05，合計0.15，其余為Al。模鍛件的最低力學性能為：抗拉強度410MPa，屈服強度360Mpa，伸長率10%，布氏硬度115在T5或T6狀態應用。

7020合金

7020合金是一種Al-Zn-Mg系合金，并含有Cr、Zr、Ti，1972年在美國鋁業協會公司注冊，化學成分（質量%）：0.35Si、0.40Fe、0.20Cu、（0.05～0.50）Mn、（1.0～1.4）Mg、（0.10～0.35）Cr、（4.0～5.0）Zn、（0.08～0.20）Zr、（0.08～0.25）（Zr+Ti），其他雜質單個0.05，合計0.15，其余為Al。該合金在T5、T6狀態應用，強度性能中等，可焊性良好，模鍛件的最低力學性能為：抗拉強度350MPa，屈服強度280MPa，布氏硬度115。

7085和7185合金

7085和7185合金是美國鋁業公司為空客公司研發的較新的航空航天合金，用于制造A380客機整體化、大型化結構鍛件，max鍛件厚度可達300mm，雜質含量很低。7085合金的成分（質量%）：Si0.06、Fe0.06、Cu（1.3～2.0）、Mn0.04、Mg（1.2～18）、Cr0.04、Zn（7.0～8.0）、Ti0.06、Zr（0.08～0.15），其他雜質單個0.05，合計0.15，其余為Al。

Al—Li合金

目前用Al-Li合金制備的航空航天器鍛件合金有：

①高強度的8091-T625；②中等強度的2090-T85203、耐腐蝕的8090-T852、耐破壞性的2091-852；③高耐破壞性的8090-T652；④可焊性與低溫性能良好的2090-T652；⑤超塑成形的2090-T65203。

海底聲納系統鍛件

2020年，中鋁西北鋁業有限責任公司用引進的8MN模鍛機為某型號驅逐艦海底聲納系統生產兩種規格的約5000件高精度高質量鍛件，是用晶粒細小均勻的鋁合金錠坯鍛造的，不但有高的力學性能，而且有良好的抗蝕性、導熱性和無磁性。

典型航空航天器模鍛件

高精模鍛件

波音飛機用的大中型精密鋁合金模鍛件材料為7075-T6，具有尺寸偏差、形位公差、錯移、表面粗糙度等的精度要求特別高，形狀復雜、腹板薄、壁厚差大、筋條窄且深、拔模斜度小等特點，給終鍛模的制造和鍛造帶來不少困難。精密模鍛件及普通航空模鍛件的結構及質量要求見表13。采用7075合金鑄造錠或擠壓棒作坯料，在60MN液壓機上鍛成鍛坯，而后進行預鍛→切邊→終鍛→切邊→淬火→矯正→人工時效→清理表面→檢驗→交貨。

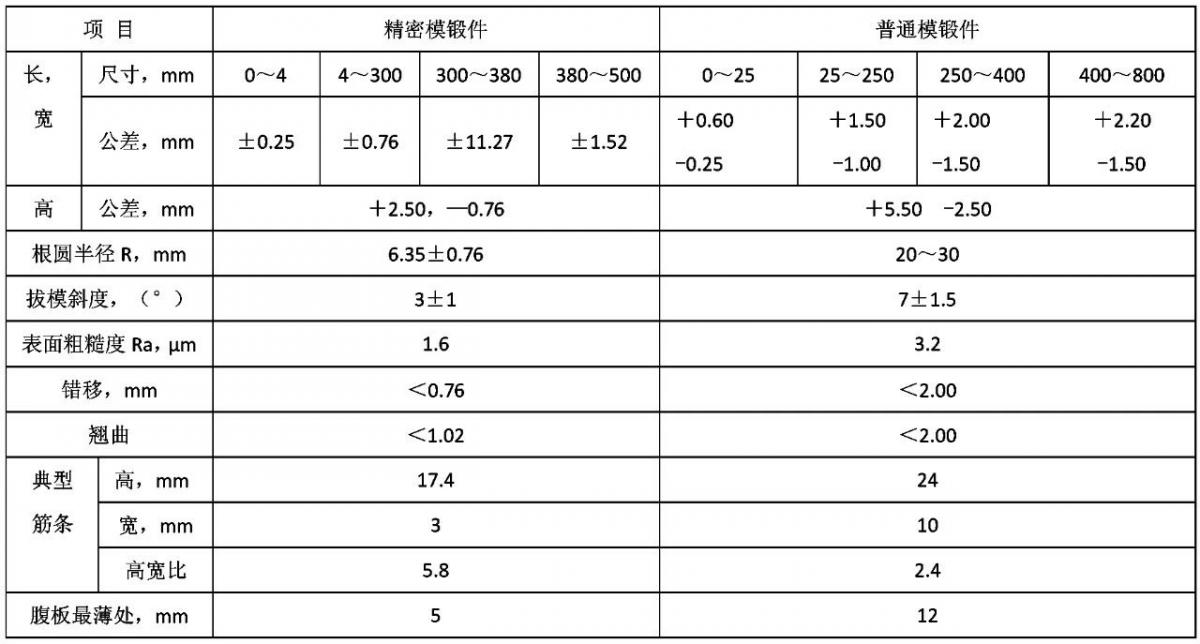

表13 波音飛機公司精密及普通模鍛件的結構參數及質量要求

火箭鋁合金鍛環。隨著航天工業的發展，要求提供質量輕、比強度和比剛度高、耐腐蝕、耐疲勞、可進行表面處理的鋁合金環形件和管形件，如鍛環、錐形鍛環、三角鍛環、大型鍛管等，用的合金有6061、6013、2014、2124、2618、5083、5056、7075、7475等。鍛壓工藝分別為：自由鍛→壓扁→機械加工；自由鍛→機械加工→擴鍛→精加工；自由鍛→模鍛→機加工；自由鍛→環鍛；自由鍛→環鍛→旋壓。

2A14-T6、2A14-T652鍛造錐環

錐形大型鍛環的鍛造難點不少，生產困難，由于應用領域特殊和應用條件惡劣，首先應選好材料。西南鋁業（集團）有限責任公司選用2A14-T652合金自由鍛造外形尺寸（φ1800～φ2100mm），高H（360mm～500mm）的優質鍛件。

鍛造工藝為：鑄錠→均勻化退火→加熱→鍛造→機加工→加熱→擴孔→機加工→固溶處理→冷變形→人工時效→取樣→機加工→探傷→驗收→交貨。錐環鍛件的力學性能見表14。

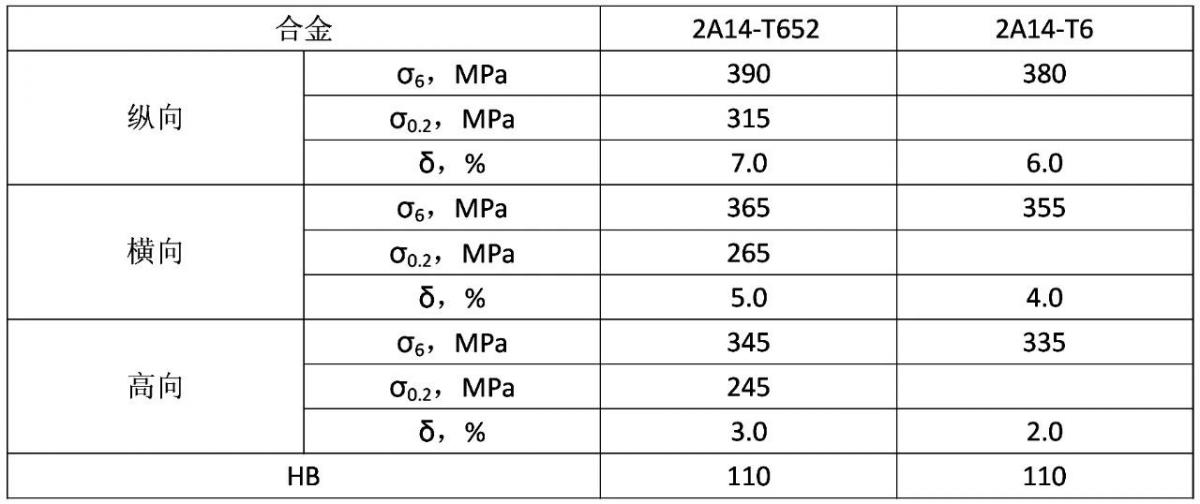

表14 錐環鍛件的標定力學性能

注：σ6—抗拉強度；σ0.2—屈服強度；δ—伸長率；HB—布氏硬度。

2014-T652合金三角形鍛環

三角形鍛環是一種航天器零件，屬1類件，必須進行技術條件和標準規定的各種檢測和試驗，材料為7075-T6或2014-T652（淬火+冷壓+人工時效），力學性能見表15。鑄錠應是優質的，氫含量＜0.18mL/100gAl，均勻化處理，預熱后在60MN自由鍛壓機上鐓粗壓扁后沖孔，機加后在193mm厚度方向進行均勻的變形，固溶處理、人工時效和各種檢測試驗。

表15 2014-T652合金三角形鍛環的最低力學性能

活塞模鍛件

該模鍛件采用11組不同的鍛壓工藝進行了Al-Si系合金（12.113%Si、1.506%Mg、1.034%Cu、0.996%Cr、1.047%Ni、0.506%、0.112%Fe、余量Al），采用10MN鍛壓機。研究指出，始鍛溫度465℃、終鍛溫度370℃，鍛壓變形量為9%時，活塞模鍛件具有最佳的抗沖擊性能和耐磨損性能。

鍛壓機

鋁、鎂、鈦合金鍛壓機在朝著大型化、精密化、機械化和半自動化方向發展，最大的是中國的800MN的立式液壓模鍛機。全世界≥100MN的液壓鍛壓機約36臺，如美國的100MN、180MN、315MN、360MN、450MN立式液壓機，法國的150MN、650MN液壓機，德國的150MN、300MN液壓機，俄羅斯的100MN、300MN、500MN、750MN等立式鍛造液壓機等。它們?cè)诮Y(jié)構設計、選材、機械、液壓、控制系統方面有相當高的水平，可生產如下范圍的輕合金模鍛件。

max投影面積，m2 2.5～5

max長度，m 8～12

max寬度，m 2～3.5

腹板min厚度，mm 2.5～10

質量，kg，0.5～4000

目前，中國有各式各樣的鍛壓機約210臺，鍛壓廠約80個，開工率平均約60%。鍛壓力越大的鍛造機開工率越低。中國在鍛造機設計與制造方面居世界前列，特別是清華大學和第二重型機器制造集團在鍛造機設計領域是世界的“旗手”。美國有49個鍛壓廠與沖擠廠。

全球最大的300MN等溫鍛造和常規鍛造雙模式于2021年2月在西安航空基地三角防務股份有限公司熱試車成功，將滿足航空發動機渦輪盤等溫精密鍛造以及大中型航空結構件普通模鍛需求。該機是西安三角防務股份有限公司與清華大學天津高端裝備研究院共同研發，采用清華大學鋼絲預應力纏繞技術，突破了低速控制、平衡控制、保壓控制等瓶頸，能夠有效地提高設備剛度和使用疲勞壽命。

中國首臺四柱下拉式100MN自由鍛壓機于2022年7月在陜西天成航空材料有限公司投產，主要用于制備鈦合金鍛件，同時配套1臺250KN鍛造操作機。該機地上高11.6m，地下高17m，總重約2800t。

中鈦青鍛裝備制造有限公司位于青海省樂都工業園區，有1臺清華大學設計的680MN/260MN多功能模鍛/擠壓機組。該公司于2021年4月14日成功生產出了國內最大最長高強度鋁合金管材。由于采用了大擠壓比，其綜合力學性能提高10%以上，可完全滿足超高強度鋁合金在航空航天環、筒形鍛件高強度、高韌性、高抗蝕性的技術要求，而且能滿足優質、高效低成本的生產要求，也標志該公司已具備生產超大型各種超高強度鋁合金管材、棒材、型材、鍛件的能力，可滿足國內外市場需求。

中國鋁鍛造工藝的發展

中國首個鋁合金鍛造項目——新風鋁加工廠鍛造車間

中國在解放前沒有鋁合金鍛造產業，直到1961年，黑龍江省哈爾濱市國營新風鋁加工廠（現名東北輕合金有限責任公司）鍛造車間建成投產，中國才有了鍛造工業。當時車間的設計和設備都是從蘇聯引進，有100MN、50MN、30MN、3MN模鍛機各1臺，靠模銑床2臺。其設計生產能力為：模鍛件3700t/a，自由鍛件800t/a，生產的產品約90%供給航空與軍工產業。1965年—1980年，模鍛件的年平均成品率為57.25%，自由鍛件的年平均成品率為81.35%。

東北輕合金有限責任公司的鍛造車間、工藝管車間、鋁粉和鎂粉車間、鎂合金熔鑄車間等稱為二期工程，于1958年6月10日開工建設，鍛造項目于1961年投產。從此時起直至1970年7月1日，西南鋁加工廠鍛造車間投產為止，中國僅有這一個鍛造項目。

西南鋁業（集團）有限責任公司鍛造項目

西南鋁業（集團）有限責任公司（以下簡稱西南鋁）鍛造項目于1965年7月正式破士動工，歷經5年建設，于1970年7月1日建成，有300MN八柱立式模鍛水壓機1臺，60MN立式自由鍛造水壓機1臺，都是第一重型機器制造廠生產的，形成鍛件生產能力24.5kt/a。1979年10月，西南鋁自籌資金開始建設100MN多向模鍛水壓機，于1980年12月29日試車成功。至此，西南鋁共有3臺鍛造水壓機，總鍛造力460MN，鍛件生產能力約30kt/a，可生產max投影面積1.2m2、最長7m的模鍛件。一直到本世紀初，西南鋁都是中國最大的鋁合金鍛造企業，但與美國20世紀70年代中期為止建成的最大的鍛壓廠——拉斐特（Lafayette）市的豪梅特宇航公司（Howmet Aerospace Inc.）相比，相差不小。該公司分管工程產品和鍛件，專為航空航天工業服務，擁有20余臺鍛壓機：30MN、40MN、80MN、150MN、350MN、500MN的各1臺，7MN～10MN、13MN、16MN、20MN、25MN～30MN、40MN～60MN等機械壓力機及6MN、8MN、18MN、36MN、110MN、150MN鍛錘以及配套齊全的輔助設備和公共設施。中國制造ARJ21及C919飛機原型機所用的大多數鋁合金擠壓材和鍛件都是該廠提供的。

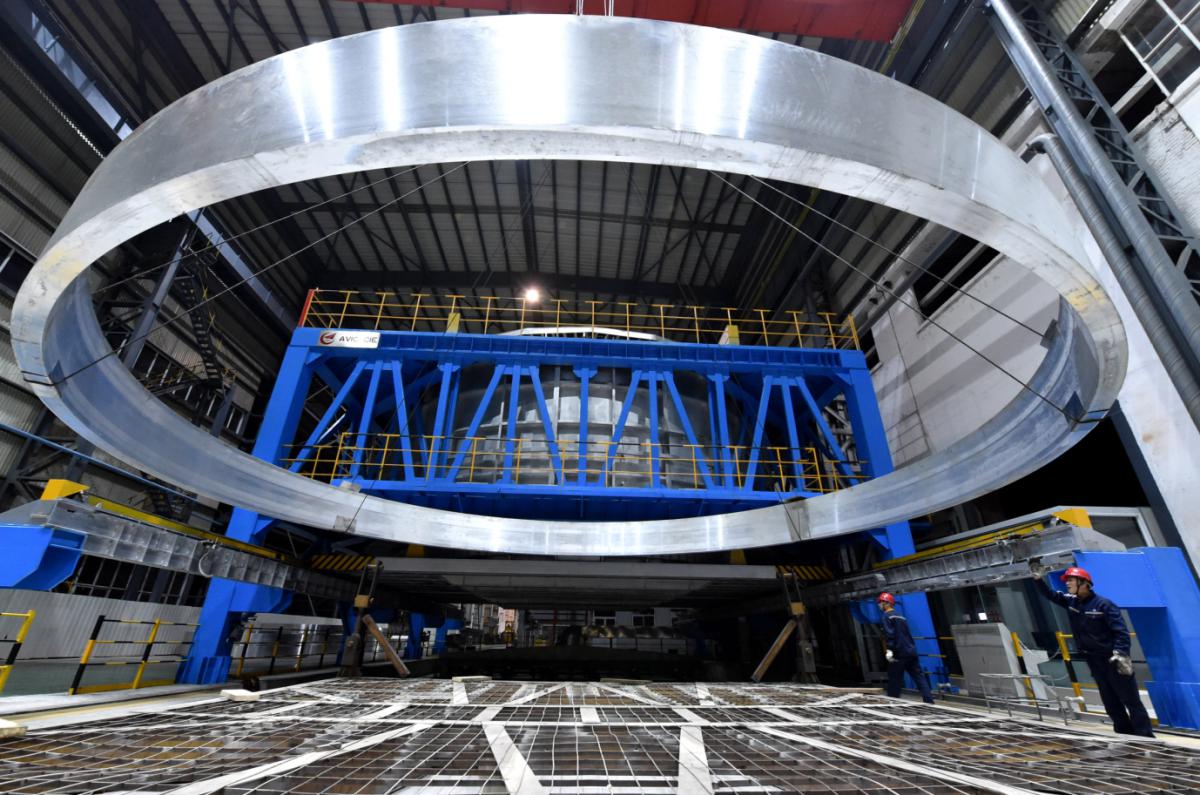

西南鋁研制的重型運載火箭用直徑10m級鋁合金環件

經過60多年的發展，西南鋁、東北輕合金已成為航空航天鋁合金鍛件的領跑者。西南鋁的優質鍛件已裝在成千上萬架全世界翱翔藍天的飛行器上。近些年來，西南鋁和東北輕合金也解決了一系列重大技術難題，開發出一大批市場急需、代表國際國內先進水平、填補國內空白的新產品和新技術，成為中國鋁加工技術進步和行業發展的旗幟。1987年和1992年，西南鋁成為國內首家獲得美國波音飛機公司精密航空模鍛件、鍛坯生產許可證銅牌企業；2014年，西南鋁成功實現向法國空中客車公司供應鍛件；2010年8月，西南鋁成為賽峰公司鍛件供應商；2013年1月，西南鋁成為龐巴迪公司戰略合作伙伴。在保障國家航空鋁材需求的同時，西南鋁開始瞄向民用航空市場，早在2017年就與中國商飛公司合作研發航空鋁合金和Al-Li合金。

國產大飛機C919項目實行全球采購。西南鋁于2015年為首款C919提供了30個規格鍛件。西南鋁生產的鍛件已實現向C919項目批量供貨。2020年初，歐洲ABB公司已向西南鋁頒發鋁合金鍛件許可證。西南鋁現已形成航空航天、國防軍工、交通運輸、包裝印刷、電子信息、建筑裝飾鋁材等6大系列支柱產品。該企業先后為國內第一座高能加速器、“東風”“長征”系列火箭、“天宮”系列目標飛行器、“神舟”系列飛船、“嫦娥”系列探月衛星、新型飛機、艦船、國產大飛機、“天眼”等數十項航空航天、國防軍工和國家重點建設項目提供了上千個品種的高性能、高品質關鍵鋁材。產品還出口全球近50個國家和地區。西南鋁生產的世界最大的重型運載直徑10m級鋁合金環件，是用2219合金鍛制的。

2021年，西南鋁航天鋁合金鍛環順利通過了工信部第五批制造業單項冠軍產品審核，榮獲“制造業單項冠軍產品”稱號，這是西南鋁首次榮獲此項榮譽。目前，西南鋁是中國少數能夠生產5m級鋁合金整體鍛環的企業之一和全球能夠生產10m級鋁合金整體鍛環的企業。中國在用的各類運載火箭所需的鋁合金鍛環95%由西南鋁提供。2018年3月，西南鋁軋制廠、鍛造廠、擠壓廠順利通過了Nadcap熱處理現場審核。

3D打印10m級火箭連接環件

2020年后期，中國國家增材制造創新中心、西安交通大學盧秉恒院士團隊利用3D打印技術制成了世界上首件10m級高強鋁合金重型運載火箭連接樣件。該樣件利用電弧熔絲增減材一體化制造技術，在整體制造的工藝穩定性、精度控制及變形與應力調控等方面均實現了重大技術突破。目前，采用增減材一體化制造技術成功完成超大型環件屬國際首創。該成果將會助力增材制造為中國航天事業發光發熱，同時為中國航天事業中重大零件的快速制造提供技術支撐。

首套Al-Li合金大型鍛件

2021年初，應用于航空航天等高端領域的大直徑Al-Li合金棒材及管材，在河北宏潤核裝備科技股份有限公司擠壓完成。此前，Al-Li合金大型鍛件只有美國和俄羅斯具備較為成熟的生產制造能力。這種材料比純Al還輕3%，擠壓成型后，強度提高6%，比Al-Cu、Al-Mg合金的強度高。大直徑Al-Li合金棒材的下線，為實現直徑4m～7m鋁合金環形鍛件高精度高性能設計制造提供了有力保障。

首件3.35mAl-Li合金箱底在703所下線

中國首件火箭燃料貯箱Al-Li合金箱底于2020年8月在中國火箭技術研究院703研究所成功下線，箱底直徑3.35m。過去該產品是由多塊成形料焊成的，生產周期長達80～90天，而703所牽頭聯合總體設計部采用總體旋鍛成形工藝只要15～20天就能制造1件，減重15%以上，運載效率提升20%。旋鍛成形工藝就是一塊厚板在一個數控程序內，通過一個成形模，歷經一次裝卡，一步整體成形，工序少、周期短、可靠性高，沒有一道焊縫。據悉，該所將繼續試制5mAl-Li合金箱底。

山東宏山航空鍛造有限公司

山東宏山航空鍛造有限公司即原南山鋁業集團鍛造廠。南山鋁業于今年1月30日發布公告稱，其與中國航空工業集團有限公司旗下中航重機簽署《合作框架意向協議》，將設立全資子公司，暫定名為山東宏山航空鍛造有限責任公司，并將鍛造分公司的相關資產轉入其中，后續由中航重機上述子公司購買80%股權。南山鋁業鍛造分公司位于南山航空產業園，集中厚板項目、擠壓項目于一體的航空鋁材園區。中航重機主營鍛鑄造、液壓環控等業務，主要產品包括飛機機身機翼結構鍛件、中小型鍛件、航空發動機軸類和環形鍛件等。

南山鍛造公司是法國設計的，有4臺鍛壓機；2臺模鍛機，1臺125M N、1臺500MN，從德國辛貝爾普公司引進；2臺自由鍛造機，1臺25MN、1臺60MN，由德國韋普科海得里克公司設計制造。該公司鍛件的設計生產能力14kt/a。

2017年10月，南山鍛造公司與英國羅爾斯·羅伊斯公司（RR，Rolls-Royce，也可以稱羅羅公司），簽署了發動機旋轉件供應合同；2018年7月，又與羅羅公司達成軸類鍛件供貨協議，進一步擴大了產品供應范圍。羅羅公司是世界頂尖的航空與汽車發動機制造企業，產品能獲得它的認可與長期批量供貨，就等于拿到可以進入世界任何一家需要鋁合金鍛件企業的通行證；2018年6月，與法國賽峰公同簽署了起落架鍛件供貨合同。

山東航橋新材料有限公司

山東航橋新材料有限公司位于山東省鄒平縣，是北京航空材料研究院與魏橋鋁電集團的合資企業，投資2億元，于2016年8月投產，鍛件生產能力10kt/a，有4臺鍛壓機：1臺500MN，由第一重型機器制造有限公司設計制造；另3臺為36MN、25 MN、16MN的各1臺，由天津市天鍛壓力機有限公司制造。

江蘇太平洋精鍛股份有限公司

江蘇太平洋精鍛股份有限公司位于江蘇省姜堰開發區，2022年6月1日開工建設，投資7.188億元，建成后可年產500萬件新能源汽車鍛件，工廠占地143畝，總建筑面積約8.5萬m2。

第二重型制造有限公司鍛造廠

第二重型制造有限公司鍛造廠有自制的800MN、200MN的模鍛機各1臺，200MN的于2011年投產，800MN的于2013年投產；還有2臺自由鍛造機，120MN與160MN的各1臺。該廠總鍛造力1280MN，是世界第二大企業。總鍛造力最大的企業是美國的拉斐特?cái)D壓鍛造公司，估計總鍛造力近2000MN，其航空航天鋁合金鍛件產量估計占美國的50%左右。

安大航空鍛造產業園

安大航空鍛造產業園位于貴州省安順市。安順在貴州中部偏西，是黃果樹大瀑布所在地，飛機制造業是其主要工業之一，2018年12月26日，航空鍛造產業園區（一期）舉行了奠基儀式，有3臺鍛壓機，一期工程為“民用航空環形鍛件生產線建設項目”，瞄準國際民用航空發動機環鍛件市場，從市場需求出發，應用新一代信息技術和先進制造工藝，以數字化貫通全過程，實現企業生產經營全過程、管理決策全流程的精細化、可視化，打造一座符合多品種、小批量柔性智能化生產要求的民用航空器環形鍛件的數字化工廠。

山東固德鎂鋁有限公司

山東固德鎂鋁有限公司于2015年投產，有天津市天鍛壓力機有限公司制造的100MN、36MN、0.63MN的鍛壓機各1臺，生產能力為3.5kt/a。

渤海活塞股份有限公司

渤?；钊煞萦邢薰臼鞘澜绲诙笃囦X合金活塞生產企業，航空器上用的不多?；钊怯?032鋁合金鍛造的，在T6狀態應用?；钊挥诎l(fā)動機的心臟，其工作質量直接影響發動機的性能。鋁合金是制造活塞的上乘材料，因?yàn)樗馁|(zhì)量輕和熱導率高。4032合金是一種Al-Si-Mg-Cu-Ni系合金，它的注冊成分（質量%）：（11.0～13.5）Si、1.0Fe、（0.50～1.3）Cu、（0.8～1.3）Mg、0.10Cr、（0.50～1.3）Ni、0.25Zn，其它雜質單個0.05，總計0.15，其余Al。4032合金的固溶處理溫度（520±5）℃，其過燒溫度530℃。

西飛公司鍛壓公司

西安飛機制造公司在西安市閻良有一個鋁合金鍛壓廠，有3臺鍛壓機。

中國的高強高韌-低淬火敏感性

航空鋁合金

中國有研科技集團有限公司（原北京有色金屬研究總院）下屬的有色金屬材料制造加工國家重點實驗室以熊柏青教授領導的鋁合金研發團隊為首，經過深入研究，研發出有中國特色的高強韌低淬火敏感性航空鋁合金。截至2018年9月，該產品已獲得12個國家（美國、法國、英國、加拿大、德國、挪威、澳大利亞、意大利、西班牙、奧地利、日本和中國）的專利授權，是中國首個獲得國際發明專利大范圍授權的航空鋁合金。該合金的成分（質量%）：Zn（7.5～8.4）、Mg（1.65～1.8）、Cu（0.7～1.5）、Zr（0.03～0.20）；同時應滿足10.6%≤W（Zn+Mg+Cu）≤10.8%，5.5≤W（Zn）/W（Mg）+100W（Cu）≤5.7。

生產能力計算

鋁合金鍛件生產能力計算是一個很復雜的問題，幾乎無法得出一個較為準確的計算式，只能根據經驗和設計部門給出的數據進行大致的匡算。筆者根據東北輕合金、西南鋁、山東宏山航空鍛造有限公司、山東航橋新材料有限公司的數據：共有14臺鍛壓機，總鍛造力1830MN，總生產能力53kt/a，由此得出匡算產能20t/（MN·a）（見表16）。

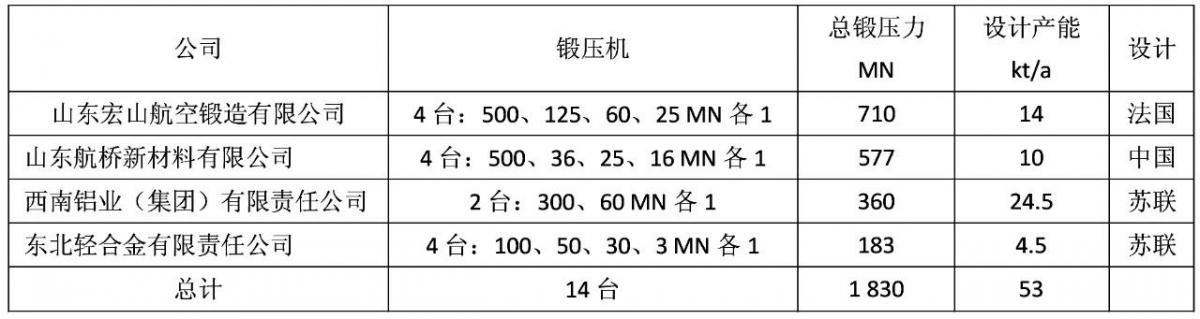

表16 4個鍛壓廠的概況

中國自2013年800MN鍛壓機投產以來，就已成為全球鍛造機制造和鋁合金鍛件生產領跑者，雖然中國能制造所有的鍛造設備，但畢竟現代化鋁鍛造工業才只有60余年，積累的技術和經驗，與發達國家相比尚有一定差距，仍需奮楫篤行不怠，乘勢而上開新局。
