一、在測量工件之前，需要參考文件編輯器預定義：

·       工件上面那些輪廓或者距離尺寸需要被測量.

·       那些公差需要被觀察和遵守.

·       測量到的輪廓與定義的輪廓如何對比（對齊方式）.

以上工作都統一于一個測量設定對齊方式。工件通過光學原理記錄并且得到數字化輪廓，以此同預定義的輪廓相比較。預定義輪廓由CAD圖紙給出為了輪廓對比，通過測量軟件，測量到的輪廓與預定義輪廓自動對齊。因此，不必每次將需測量工件安放在玻璃板的同一位置。

二、通過預定義輪廓來對齊實際輪廓需要有參考點（對齊點），參考點需要設定在預定義輪廓上面。參考點的定義在參考文件編輯器內進行，并且決定對齊方式。測量區域，測量值和公差有不同的測量選項用于檢測工件：

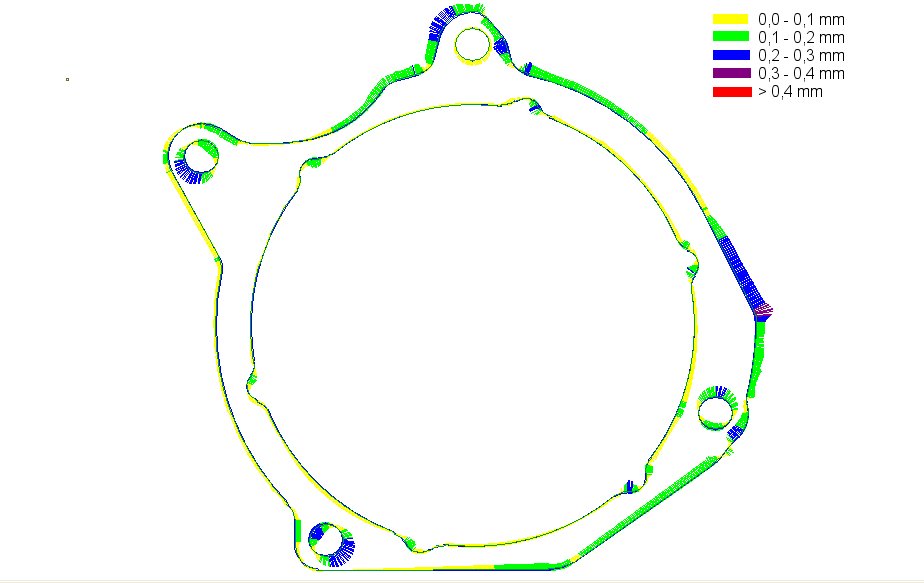

·       單獨輪廓部分，封閉輪廓或者工件上全部輪廓可以被定義為一個測量區域。公差帶應用于輪廓上的測量區域。得到的輪廓是否在公差帶以內被測量，可以看到偏離程度。

·       工件輪廓上的獨立點位置可以被測量。公差定義后，點偏離顯示為測量值

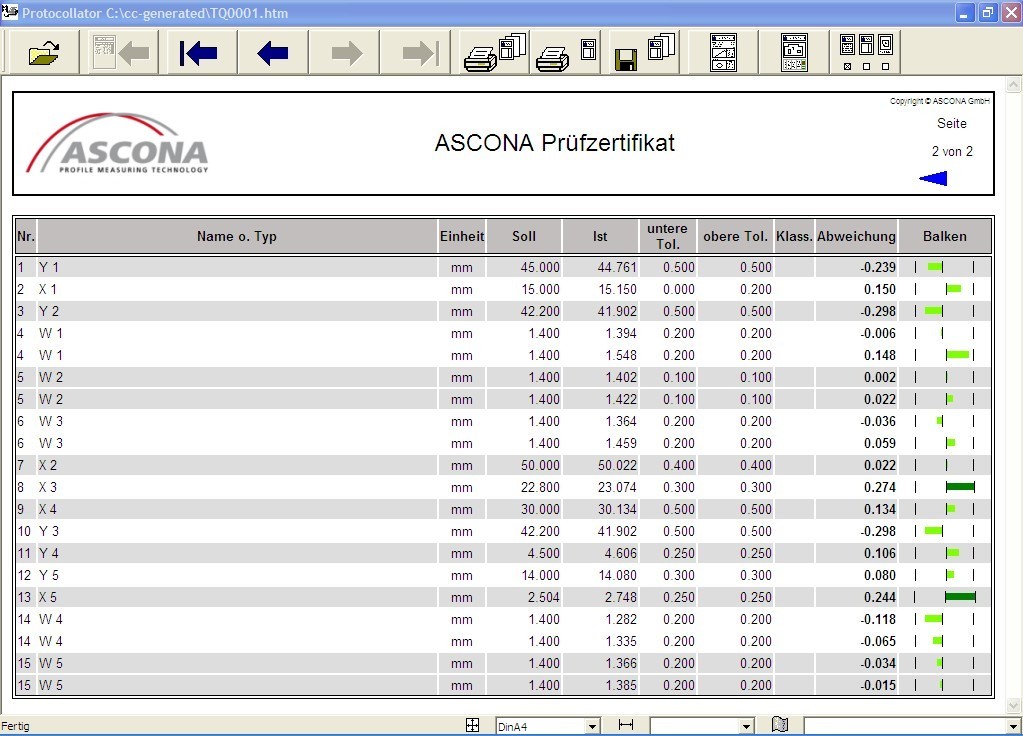

·       距離，角度，弧長和輪廓點之間的高度差可以定義為測量值，并遵從于定義公差。

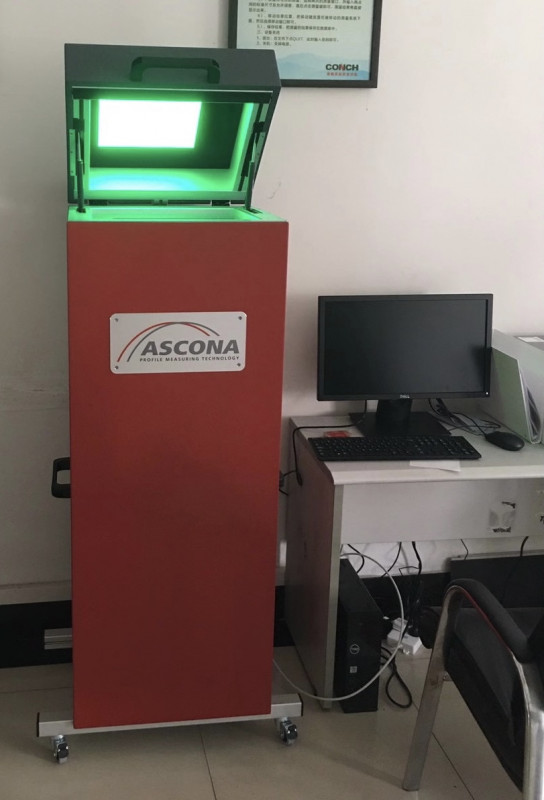

三、測量樣件無需完美的90°切割，只需簡單的去毛刺處理；將樣件放入掃描臺，找出預先編輯的對應樣件編號，僅需一鍵回車即可得出測量結果。其過程僅需五秒。

軟件部分

軟件分為兩個部分：

l  用于設計或者質量部門以確定檢測標準的參考文件編輯器

l  放在擠壓現場，一按鍵就能夠給出測量結果的測量軟件

在參考文件編輯器，先錄入CAD數據然后定義測量值以及公差信息。這樣，就可以確定測量信息。

1.   簡單，容易

軟件不需要很長的學習過程。任何有基礎電腦知識的人都能很快上手PROMEX系統。程序簡單快速，簡化了測量步驟，而且能夠簡便轉換CAD數據。使用PROMEX CONTROL系統可以很快讓您安心。方便的圖表，可以幫您快速準確的做出決斷。

您的收益 ：

您可以將某個輪廓以及所編輯尺寸存儲下來并且可以傳輸?shù)接型瑯虞喞钠渌鼒D形上，這樣可以大大減少圖形編輯時間。如果您已經有了標準圖形，您可以不通過CAD而使用PROMEX CONTROL進行編輯。通用公差表也是 PROMEX CONTROL系統中的一部分。

2.   速度

ASCONA的軟件由專人制作，界面友好，操作簡單，您可以快速上手。

您的收益：

您可以快速識別型材尺寸偏差，并盡快矯正。以此節省時間和物料，且減少次品產生。
