圖集編號：22J603-1

圖集名稱：《鋁合金門窗》

主編單位：中國建筑標準設計研究院有限公司、中國建筑金屬結構協會

1 編制背景

近年，鋁合金門窗在各類建筑中廣泛應用，鋁合金門窗型材、配件等部品技術性能和門窗整體性能持續提升，鋁合金門窗已成為建筑門窗的首選產品。

隨著國家及地方建筑節能標準不斷提高，對圍護結構及門窗的性能提出了更高要求（如北京居住建筑節能80%的要求）。近年，新的國家產品標準《鋁合金門窗》（GB8478-2020）已發布，行業標準《鋁合金門窗工程技術規范》（JGJ214）正在修編中，新的標準、規范對鋁合金門窗產品的質量和安裝等提出更高要求，鋁合金門窗行業整體技術水平有很大提升。

編制新的《鋁合金門窗》國標圖集，將會促進最新鋁合金門窗產品及技術在建筑上的應用，更好滿足各地對門窗節能的要求及綠色低碳建筑的發展。

2 編審團隊

編制組成員：張生友、焦冀曾、李福臣、顧泰昌、郭景、劉盈、雷鳴、李洋、靳云雁、邱勝東、焦長龍、王永兵、史瑋、任杰、周秀紅、顧國東、黃秀華、徐玲玲、劉闊天、張金路

審查組成員：蔡昭昀、劉會濤、劉明軍、李俐、班廣生、寇九貴、曾曉武

3 圖集特色

01 適用范圍廣，滿足不同節能要求

圖集中各類門窗的熱工性能可以滿足嚴寒、寒冷地區、夏熱冬冷、夏熱冬暖、溫和地區等不同氣候區的居住建筑和公共建筑對門窗節能要求，部分窗型能滿足近零能耗建筑外窗的要求。

02 門窗類型多樣，可滿足各類建筑需求

門窗類型包括鋁合金平開窗、推拉窗、連門窗、平開門、推拉門等，并增加了耐火窗、垂直滑動窗等類型等。

03 門窗產品和安裝做法反映行業最新技術

門窗型材及產品為符合最新產品標準的國內主流產品；安裝構造做法滿足安全、防水、氣密性、耐久性等要求，圖集中對常用的附框給出多種安裝做法等。

04 圖集編排合理，選用方便

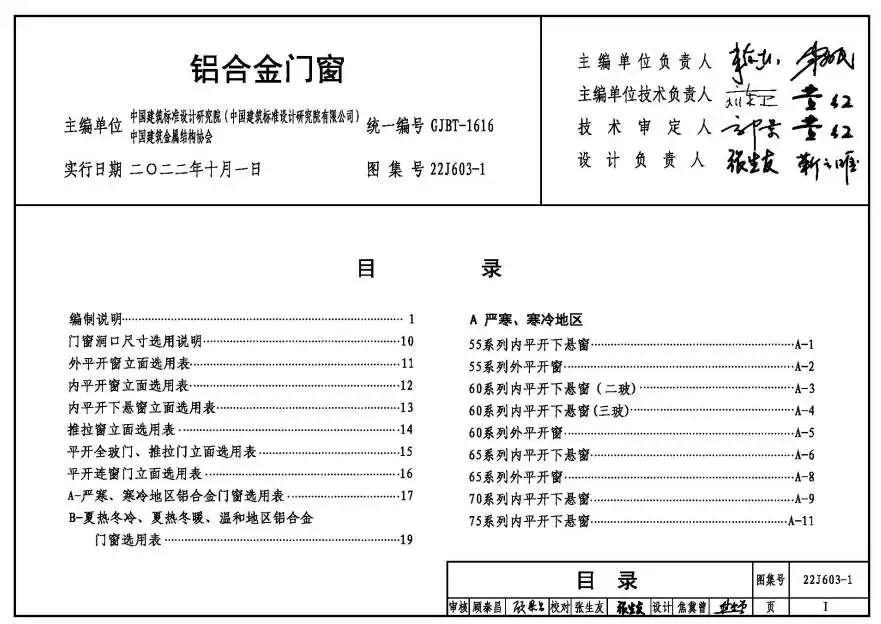

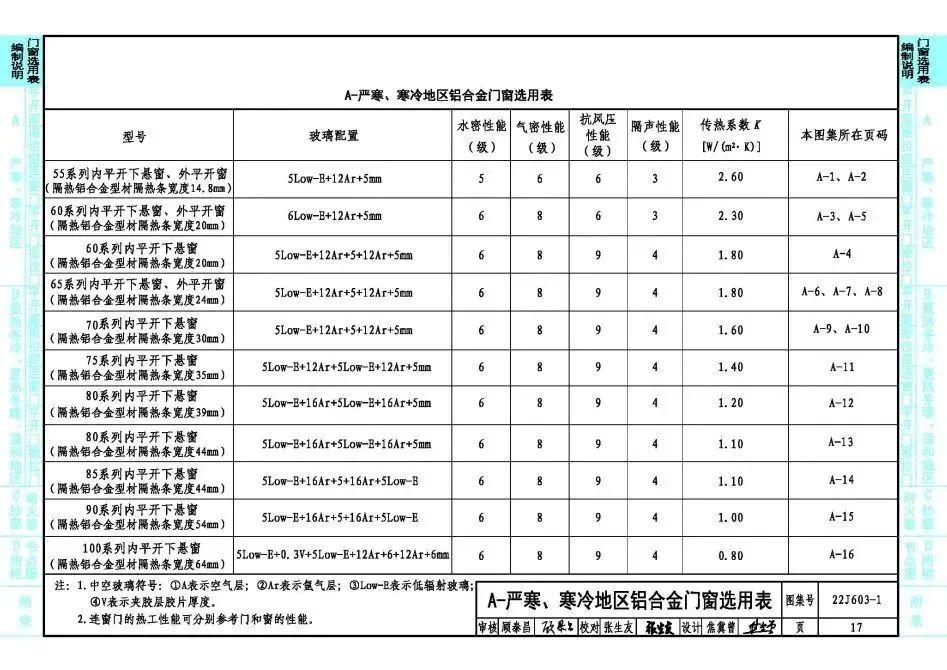

圖集包括不同窗型立面選用表、各氣候區不同節能要求的門窗選用表及對應的每種窗型的立面和剖面圖、門窗及附框安裝節點等。

4 主要內容

22J603-1《鋁合金門窗》國家建筑標準設計圖集為修編圖集，替代原圖集02J603-1《鋁合金門窗》。

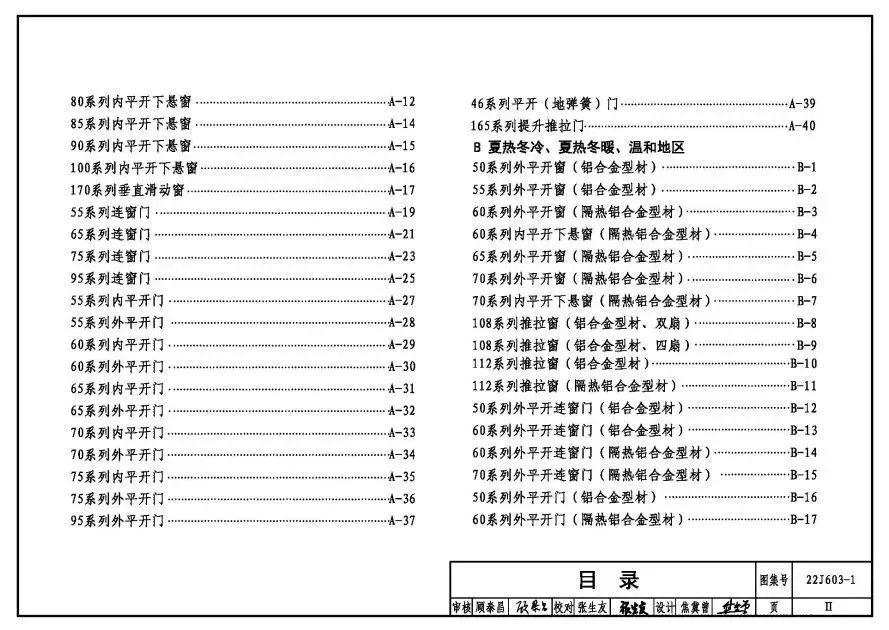

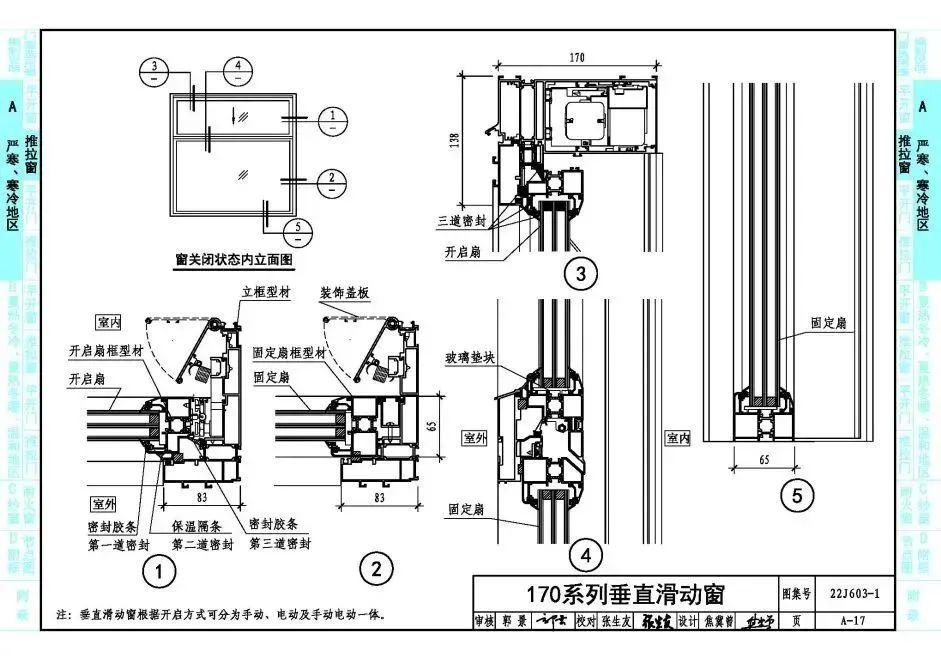

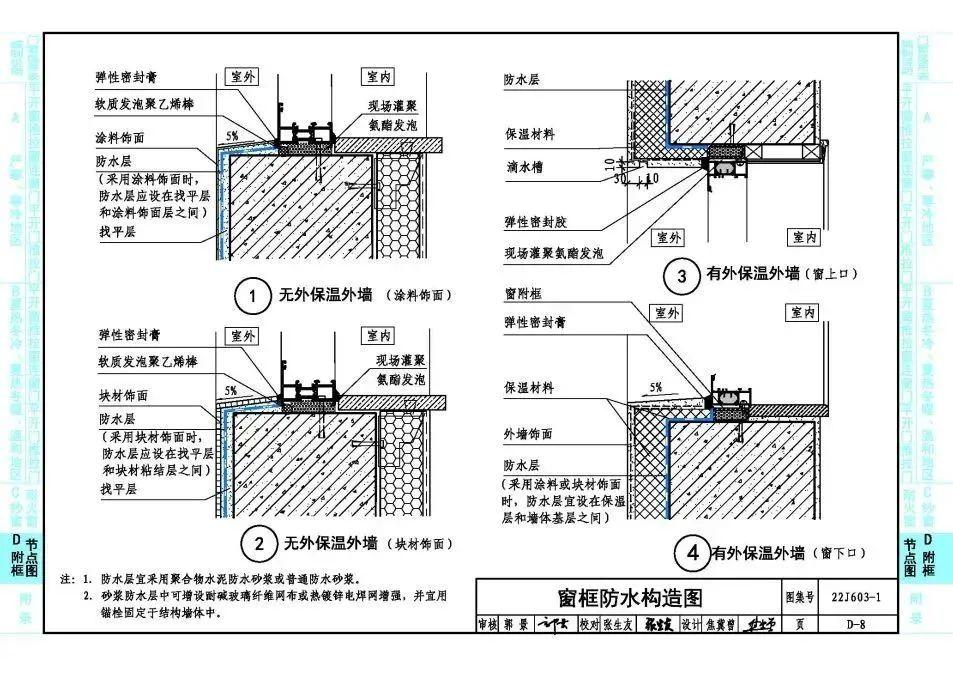

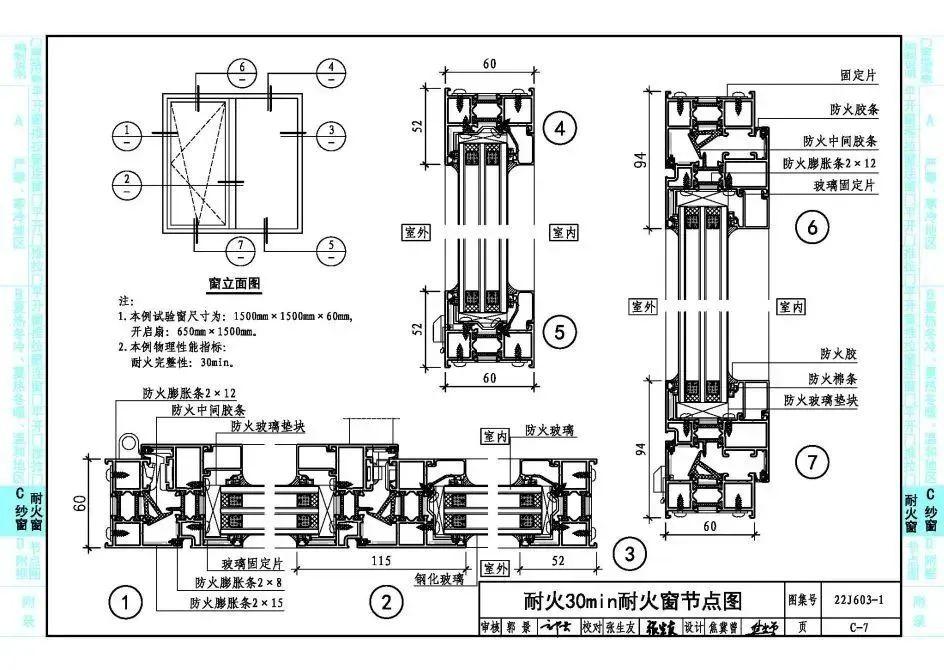

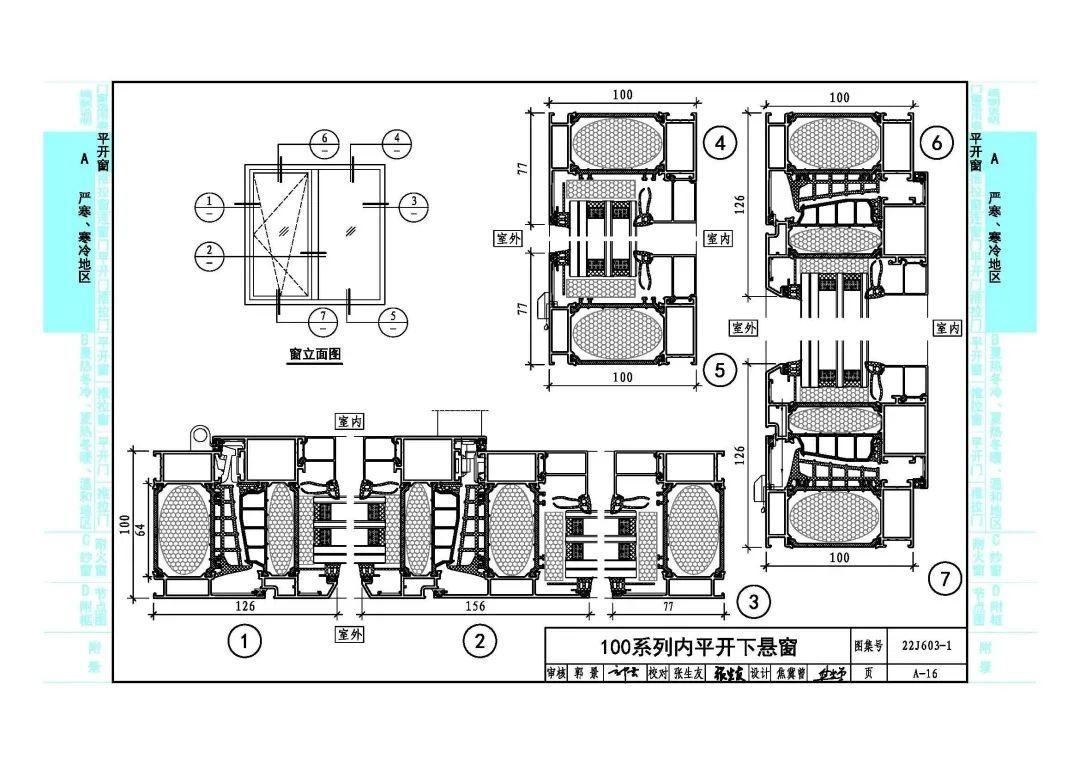

本圖集中門窗類型有鋁合金平開窗、推拉窗、耐火窗、連門窗、平開門、推拉門等。圖集內容包括嚴寒、寒冷地區、夏熱冬冷、夏熱冬暖、溫和地區等不同氣候區鋁合金門窗選用表、鋁合金門窗立面示意圖、不同系列門窗的典型節點圖、紗窗和耐火窗節點圖、門窗及附框安裝節點構造圖，并以附錄形式將居住建筑、公共建筑、工業建筑以及近零能耗建筑外窗熱工性能限值等附在圖集后，供使用者查閱。

本圖集內容豐富，匯集了目前鋁合金門窗的最新技術和工藝，能滿足各地最新節能標準對門窗的要求。圖集中門窗相關構造技術先進、材料選用恰當、門窗類型多樣、設計選用方便，并可供施工安裝選用。
