近期，新版再生鑄造鋁合金原料GB/T 38472-2023（以下簡稱新版）正式文件發(fā)布，將于2023年12月1日起正式施行，正式實施后，將全部取代目前實施的GB/T 38472-2019標準（以下簡稱舊版）。

新標準中具體修改了哪些內(nèi)容？這些內(nèi)容將會對接下來再生鋁及廢鋁的進口產(chǎn)生哪些影響？

一、修改內(nèi)容對標

1、修改了術(shù)語和定義部分，規(guī)定GB/T 8005.1，GB/T 8005.4所界定的術(shù)語和定義適用于本文件。

這一部分除舊版文件當中原本包含的GB/T 8005.1術(shù)語和定義外，新版增加了GB/T 8005.4的內(nèi)容，即回收鋁部分的內(nèi)容。

而回收鋁部分的內(nèi)容，包含了鋁材料、非鋁材料、鐵基材料、夾雜物、沾污物、揮發(fā)物、壓包/壓塊、散裝料、破碎料、同牌號料、混合料、高成分料、雜污鋁、涂覆料、潔凈料、復(fù)化錠、直熔料、鋁塊、工序廢料、工藝廢料、幾何廢料、檢棄料、溢出鋁、廢母線、鋁渣等近39種廢鋁的定義。

這一部分內(nèi)容的修改，其定義中覆蓋的廢鋁種類范圍更廣、更為精細。在符合規(guī)定的基礎(chǔ)上，增加了再生鋁合金原料可進口的種類。

2、修改了分類，將尺寸規(guī)格移入分類章節(jié)中

在這一部分當中，將舊版的5.2中的尺寸規(guī)格的內(nèi)容，與分類劃分放在同一章節(jié)。

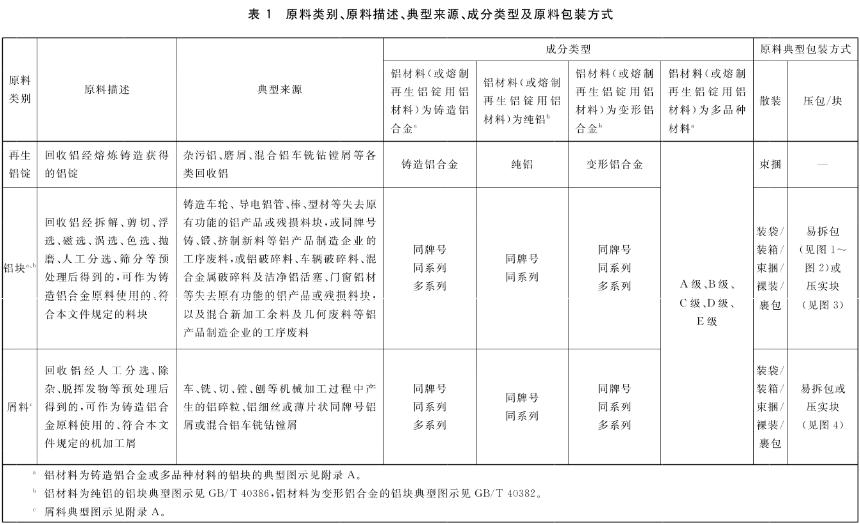

4.1對原料分類、描述、典型來源、成分類型及包裝方式進行了詳細的概述，這里需要注意的是，新版除再生鋁錠外，將舊版的鑄件和鋁塊劃歸為鋁塊，新增屑料，共分為三類。

這當中，新版當中對再生鋁錠得成分類型也劃分了鑄造鋁合金、純鋁、變形鋁合金及其他分級的各類鋁材料。鋁塊則是把舊版當中的鑄件、鋁塊進行了合并。

新增的屑料類則是指經(jīng)預(yù)處理后符合文件規(guī)定的機加工屑，包括車、銑、切、鏜、刨等機械加工過程中產(chǎn)生的鋁碎屑、鋁細絲或薄片狀同牌號鋁屑或混合鋁車銑鈷镋屑。

與此同時，規(guī)定了散裝、壓塊/包的包裝方式，并以圖片形式進行了直觀的說明。詳見下圖

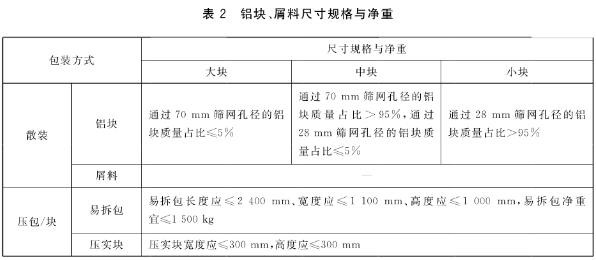

4.2則表示，再生鋁錠的尺寸規(guī)格及凈重由供需雙方確定。鋁塊、鋁屑尺寸則通過散裝、壓塊/包兩種打包方式進行了詳細的規(guī)定。

散裝鋁塊方面，取消5mm尺寸標準，僅使用70mm、28mm兩個標準，大塊、中塊的尺寸規(guī)格與舊版無異，主要是小塊的尺寸，新版要求通過28mm篩網(wǎng)孔徑的鋁塊質(zhì)量占比要≥95%，取消5mm的過篩標準。

壓包/塊方面，易拆包和壓實塊分別對應(yīng)了不同的尺寸要求，詳見下圖。

3、更改了外觀質(zhì)量的要求

新版在外觀質(zhì)量的概述中，再生鋁錠要求表面整潔，去掉了此前要求的無飛邊或氣孔。而鋁塊、鋁屑要求無明顯夾雜物要求。

4、更改了再生鋁錠斷口組織要求

在再生鋁錠斷口組織方面，修改為不應(yīng)有熔渣、不應(yīng)有未熔回收鋁或其他異物，規(guī)定更為詳細，并以圖例形式進行了說明。

5、更改了夾雜物、揮發(fā)物含量的要求、試驗方法

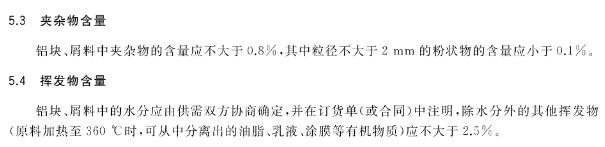

夾雜物含量及揮發(fā)物含量當中，新版將夾雜物的含量由舊版的0.5%放寬至0.8%，而不大于2mm的粉狀物含量要求不變。揮發(fā)物含量中，從舊版的不大于1%放寬至不大于2.5%。詳見下圖：

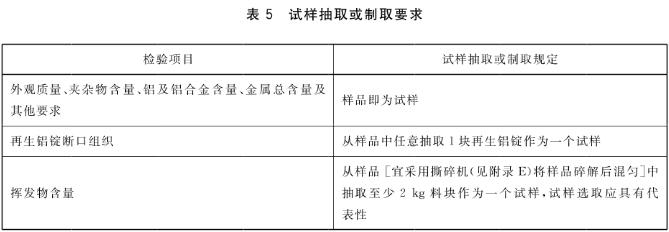

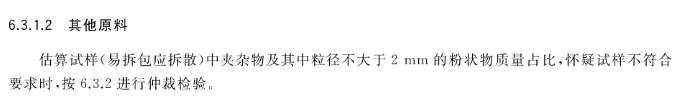

在檢驗規(guī)則當中，針對夾雜物含量的檢驗，根據(jù)壓塊/包、易拆包進行了分類規(guī)定。詳見6.3。

6、更改了鋁及鋁合金含量、金屬總含量的要求

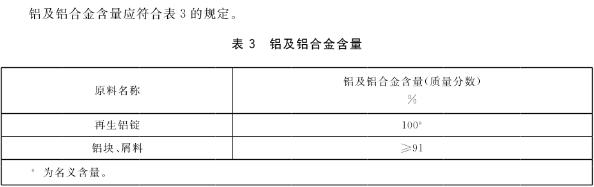

在鋁及鋁合金含量要求中，取消了舊版中鑄件的鋁及鋁合金含量要求，再生鋁錠依舊要求100%，鋁塊、屑料均要求≥91%。詳見下圖：

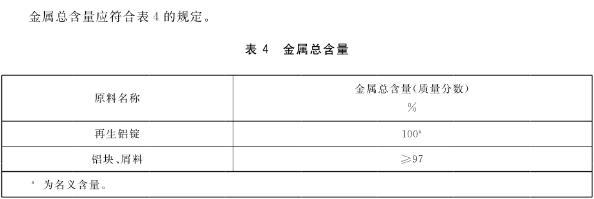

在金屬總含量要求中，取消舊版中鑄件的金屬總含量要求，修改鋁塊、屑料的金屬總含量不低于97%（≥97%）。再生鋁錠依舊要求100%金屬總含量。詳見下圖：

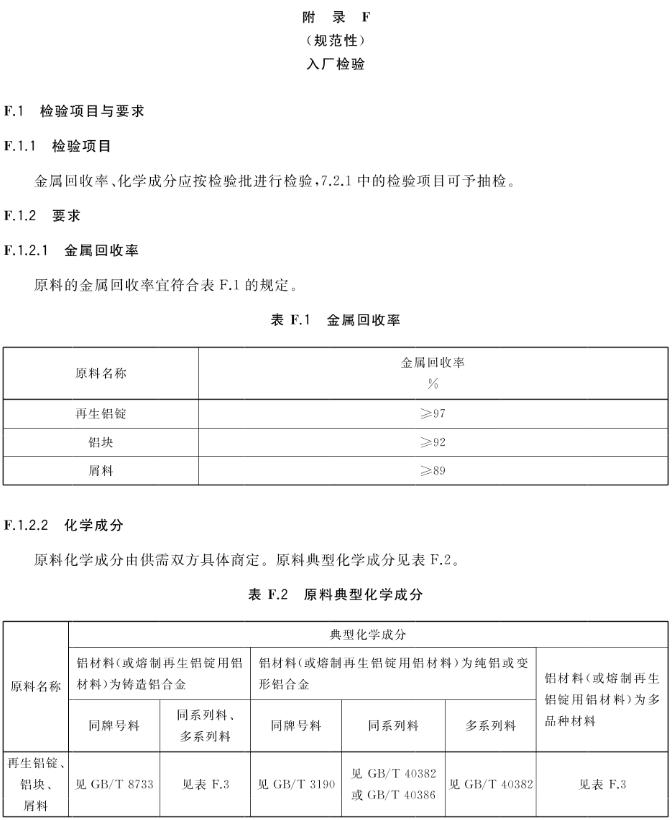

此外，值得注意的是，新版中新增了入廠檢驗（附錄F），將舊版中的金屬回收率、化學(xué)成分標準等，與其試驗方法和檢驗規(guī)則移至其內(nèi)，并對相關(guān)要求進行了詳細的說明。

其中金屬回收率當中，再生鋁錠回收率≥97%、鋁塊回收率≥92%維持不變，而屑料的回收率要求不得低于89%（≥89%）。

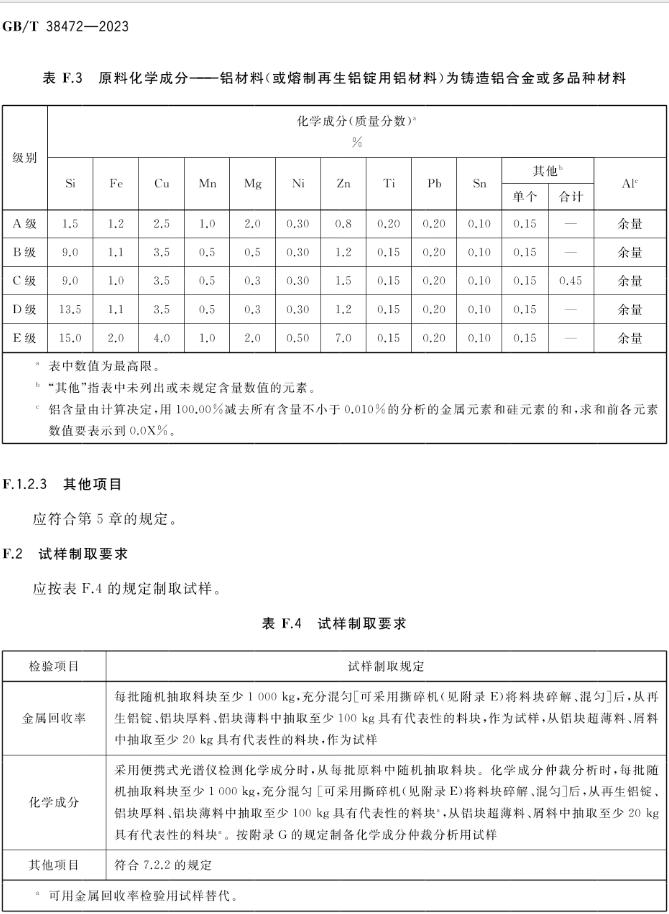

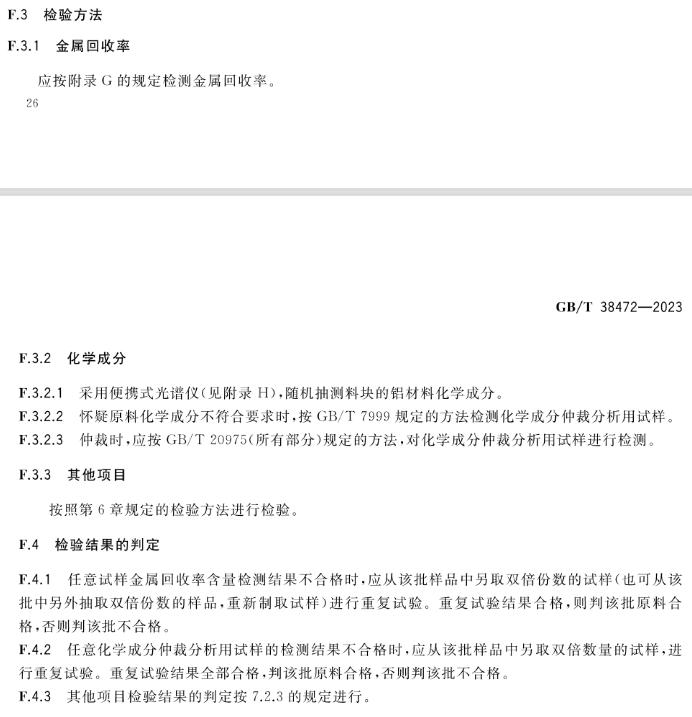

而在原材料化學(xué)成分當中，變化尤為明顯。新版中將原料典型化學(xué)成分進行了羅列，并針對A/B/C/D/E級不同的分類，列舉了其應(yīng)當含有的化學(xué)成分。并針對試樣制取要求、檢測方法、結(jié)果判定等進行了詳細的說明。詳見下圖：

7、更改了放射性污染的要求及危險廢物限定指標

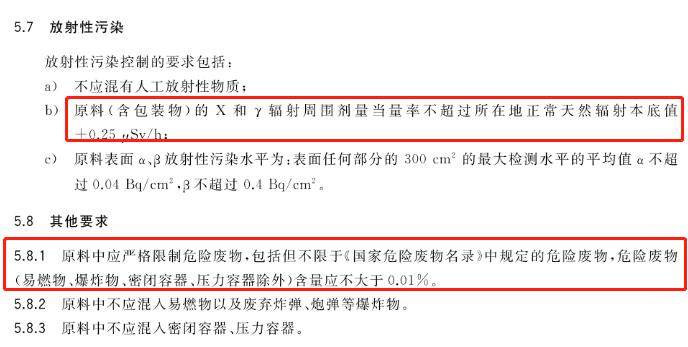

新版當中，對放射性污染的要求，主要變動是在原料(含包裝物)的X和γ輻射周圍劑量當率不超過所在地正常天然輻射本底值+0.25μSv/h。

與此同時，在檢驗規(guī)則方面，同步進行了修改，詳見附錄D。

而在其他要求中，新增了危險廢物限定指標，主要是指原料中應(yīng)嚴格限制危險廢物，包括但不限于《國家危險廢物名錄》中規(guī)定的危險廢物，危險廢物（易燃物、爆炸品、密閉容器、壓力容器除外）含量應(yīng)不大于0.01%。詳見下圖：

并新增了針對危險廢物的檢驗方法，詳見章節(jié)6.7。

8、修改了檢驗規(guī)則

在檢驗規(guī)則方面，新版相較于舊版，進行比較大的變動，總體而言，新版在檢驗規(guī)則當中，進行了一定的精簡。詳見章節(jié)7。在此不做贅述，可自行參考文件原文

9、修改了包裝、運輸、貯存及質(zhì)量證明書

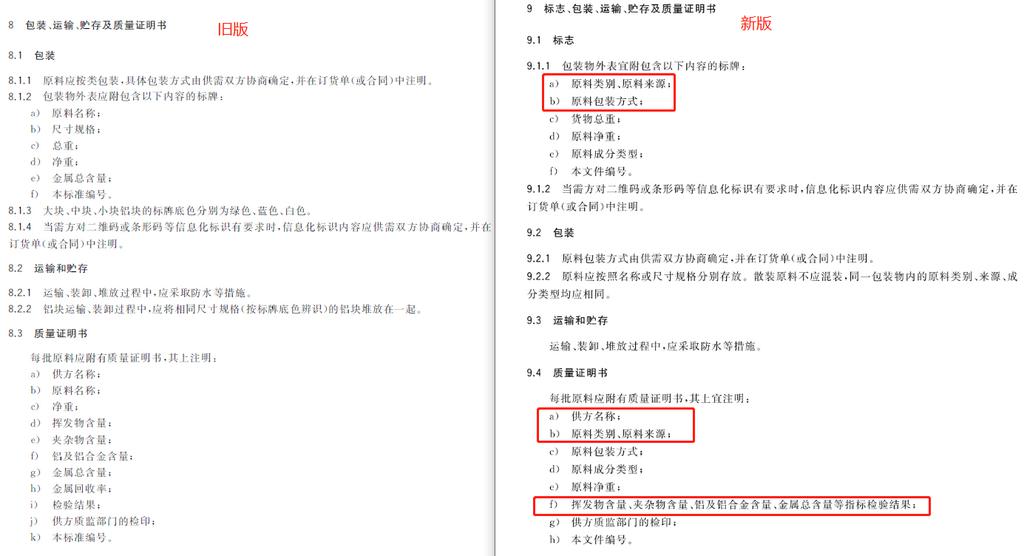

新版當中的包裝、運輸、貯存及質(zhì)量證明書在包裝外表的標牌及質(zhì)量證明書當中進行了修改，增加了原料類別、包裝方式、原料來源等要求，取消了尺寸規(guī)格、金屬總含量等分指標說明，統(tǒng)一為各指標檢驗結(jié)果說明。詳見下圖：

10、修改了訂貨單內(nèi)容

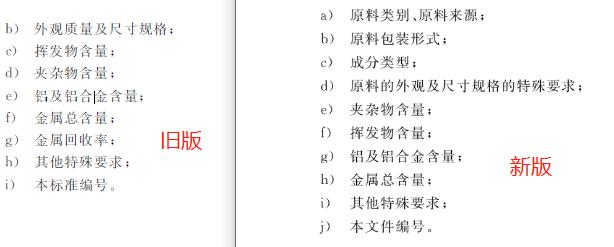

修改同樣增加了更為詳細的要求及條目。詳見下圖：

二、對后續(xù)再生鑄造鋁合金原料進口的影響

新版文件的當中，可以看出對于符合要求的再生鑄造鋁合金原料覆蓋的范圍有所豐富，尤其是在新版文件當中，明確將屑料劃歸為再生鋁原料，同時將變形鋁合金也涵蓋在內(nèi)，其符合要求的鋁塊、再生鋁錠等，均可實現(xiàn)進口。新版規(guī)定實施后，或?qū)⒃黾酉嚓P(guān)廢鋁品種的進口量。

但與此同時，在進口產(chǎn)品的質(zhì)量要求、檢驗標準有了更加明確細致的要求，也足以看出國家在劃分鋁廢料與高品質(zhì)再生鋁原料的界限。毫無疑問的是，國家加強對危廢進口的檢查力度及進口標準檢驗在持續(xù)的提高。

尤其是新版文件中提及的屑料類，因其產(chǎn)品質(zhì)量把控相對較復(fù)雜，并且新規(guī)定將于12月1日正式施行，屆時貨品進口的檢查標準將如何實施仍有待觀察。

新版文件尚未正式實施，但文件中的標準及修改涉及的部分，給與了從事廢鋁及再生鋁進口的企業(yè)及貿(mào)易商足夠的時間去詳細研究，并及時調(diào)整進口策略及產(chǎn)品質(zhì)量。

而且，隨著再生鑄造鋁合金原料進口標準的優(yōu)化與事實，將對促進國內(nèi)外優(yōu)質(zhì)再生鋁資源的有效利用、保障戰(zhàn)略金屬資源供應(yīng)鏈穩(wěn)定、踐行綠色低碳循環(huán)發(fā)展理念、推動行業(yè)高質(zhì)量可持續(xù)發(fā)展具有重要意義。
