鋁因質(zhì)量輕、強度高、易加工、可回收等優(yōu)點，被廣泛應用在門窗、幕墻等多個建筑場景，是現(xiàn)代建筑中十分重要的結構元素之一。

然而，鋁也存在一個致命的缺陷：自然條件下，鋁的抗腐蝕保護能力較差，容易產(chǎn)生劃痕與銹蝕，

因此，必須要對鋁材表面進行處理，施加涂層，才能有效提高鋁材的使用壽命。

常見表面預處理方式

當前，能夠有效防止鋁表面腐蝕反應的前處理工藝，除陽極氧化以外，鈍化是最為常見的方式之一。

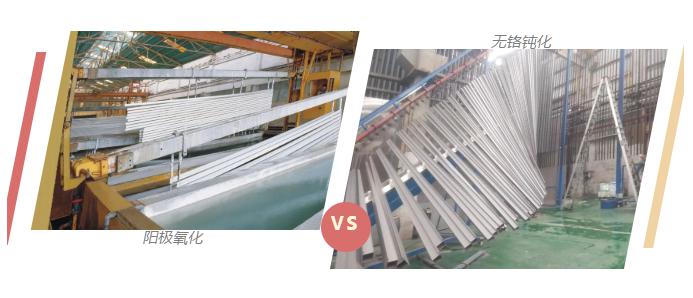

與陽極氧化相比，鈍化工藝相對簡單，且成本低，鈍化形成的鈍化膜不但可以提高型材表面的耐蝕性，還能改善型材與后續(xù)噴涂的附著力。

鈍化原理

鋁材鈍化的過程是一種完全的化學反應的過程，用鈍化液處理鋁件，表面會生成一層均勻、致密、不易破壞、完整性良好的鈍化保護膜，把金屬與腐蝕介質(zhì)完全隔開，防止金屬與腐蝕介質(zhì)直接接觸，使金屬基本停止溶解形成鈍態(tài)達到防止腐蝕的效果。

駿虎無鉻鈍化技術

駿虎LG-926無鉻鈍化劑是專為鋁型材行業(yè)研發(fā)的無鉻鈍化產(chǎn)品，與傳統(tǒng)的鈍化劑相比，它不含任何重金屬和有害化學品，使得處理過程更加環(huán)保、安全。

同時，它的化學轉化膜結合牢固，能夠顯著增強工件與涂層的結合力，具有極好的防腐蝕性能和裝飾性。

該產(chǎn)品通常在除油、酸洗后通過噴淋、浸沒等工藝應用，目前駿虎LG-926無鉻鈍化劑已實現(xiàn)免水洗，達到零排放與清潔生產(chǎn)的環(huán)保要求。

工藝過程

1）脫脂>水洗>水洗>無鉻鈍化>烘干

2）脫脂>無鉻鈍化>烘干

下面，我們將通過在某大型鋁廠進行的涂層測試結果，展現(xiàn)駿虎LG-926無鉻鈍化劑的效果：

01.膜厚檢測

膜厚質(zhì)量穩(wěn)定，頭尾料膜厚可保持在70—90μm

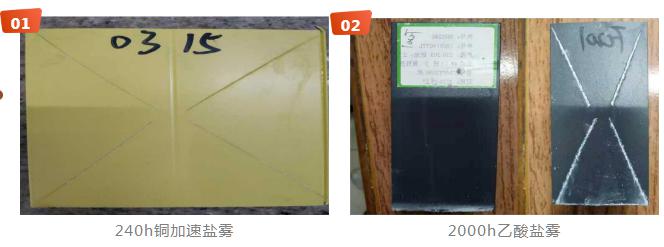

02.乙酸鹽霧測試

2000h乙酸鹽霧測試后，涂層表面無起泡、脫落，無白斑產(chǎn)生，外觀色澤無變化，劃線上下滲透腐蝕＜4mm。

03.高壓水煮測試

沸水測試煮2小時，表面涂層未出現(xiàn)起泡、起皺等現(xiàn)象，無鉻鈍化膜抗?jié)B水性優(yōu)異。

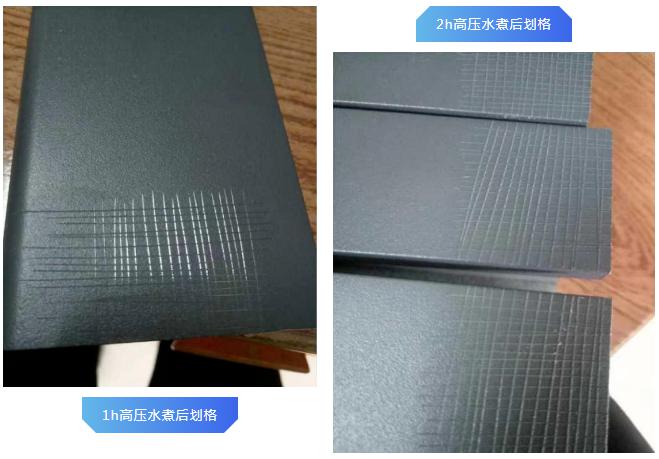

04.高壓水煮后劃格測試

高壓水煮后進行劃格測試，劃格檢測0級，附著力良好。

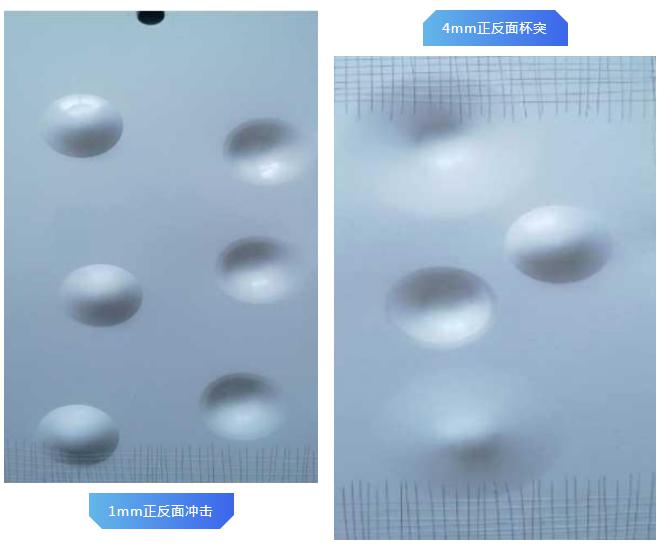

05.涂層抗沖擊測試

分別進行1mm正反面沖擊，4mm正反面杯突測試，涂層無開裂脫落。

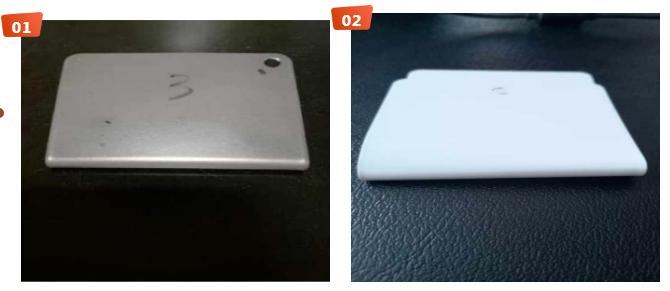

06.折彎測試

壓痕測試，無裂紋產(chǎn)生。

除了優(yōu)質(zhì)的附著效果，駿虎無鉻鈍化產(chǎn)品還可以降低廢品率、減少設備維修和更換的成本，助力企業(yè)實現(xiàn)降本增效，是當下鋁型材企業(yè)生產(chǎn)前處理綠色環(huán)保解決方案的最佳選擇。

長期以來，駿虎表面一直以雄厚的技術實力和周到的售后服務，為鋁型材企業(yè)提供綠色無鉻鈍化產(chǎn)品，并獲得了國內(nèi)多家知名鋁型材企業(yè)的信賴。在未來，駿虎依然會堅持創(chuàng)新，為鋁加工行業(yè)提供優(yōu)質(zhì)的前處理產(chǎn)品和技術解決方案。
