電容器是三大基礎電子元器件（電阻、電容及電感器）之一，在電子元器件產業中占有重要的地位，是電子線路中必不可少的基礎電子元器件，在整機使用的電子元件中，電容器用途最廣泛、用量最大，約占全部電子元件用量的40%。

電容器根據電解質的不同主要分為鋁電解電容器、鉭電解電容器、陶瓷電容器和薄膜電容器四大類，其中鋁電解電容器具有單位體積CV值高和性價比高等顯著優點，占據了30%以上的電容器市場份額，可廣泛應用于消費類電子產品、通信產品、電腦及周邊產品、儀器儀表等，且隨著新能源及新能源汽車、變頻技術等新興產業的發展，其所占比例有上升的趨勢。

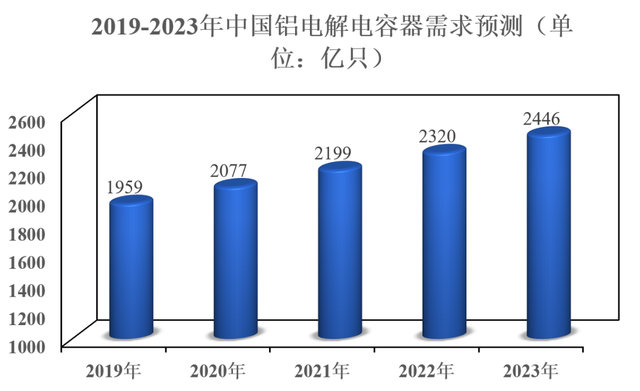

2020年我國鋁電解電容器的市場規模約300億元，預計未來隨著行業向中高端市場轉移，我國鋁電解電容器市場規模將保持較快的增長速度。到2023年，我國鋁電解電容器的市場規模將會達到360億元。

鋁電解電容器的組成

鋁電解電容是由鋁圓筒做負極，里面裝有液體電解質，插入一片彎曲的鋁帶做正極制成。經過直流電壓處理，使正極片上形成一層氧化膜做介質。

鋁電解電容器工作電解液主要由主溶劑、主電解質以及添加劑構成。主電解質的作用是提供離子，使電解液導電并具有氧化能力。高壓電解質體系主要采用支鏈羧酸鹽加乙二醇體系。此外為了改善及提高電解液的性能，也添加了多種添加劑，包括防水劑，消氫劑，性能改進劑和防腐劑等。

鋁電解電容及電解液限量要求

大家都知道，鋁電解電容用鋁材及電解液等原材料中存在雜質離子（Cl-、SO42-）會嚴重影響其電性能參數，Cl-不僅破壞介質氧化膜而且還使鋁箔繼續腐蝕以致出現穿孔，嚴重影響產品電性能提升，造成生產的電容器漏電流大，損耗大，甚至導致電容失效，因此必須對雜質離子尤其是Cl-含量進行嚴格控制。

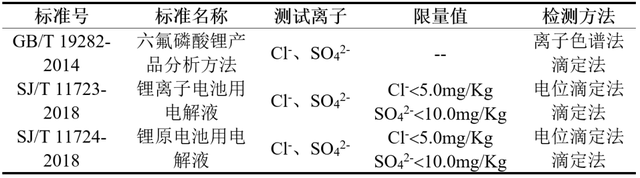

電解液相關標準中Cl-及SO42-檢測方法

在鋁電解電容品控中，通常要求電解液樣品Cl-＜0.5 mg/Kg、SO42-＜1 mg/Kg。離子色譜法具有簡單易行，靈敏度高的優勢，已經成為電子電器行業鹵素檢測的權威方法。

鋁電解電容器及電解液中雜質離子的檢測方案

01、電解液中氯離子含量的檢測

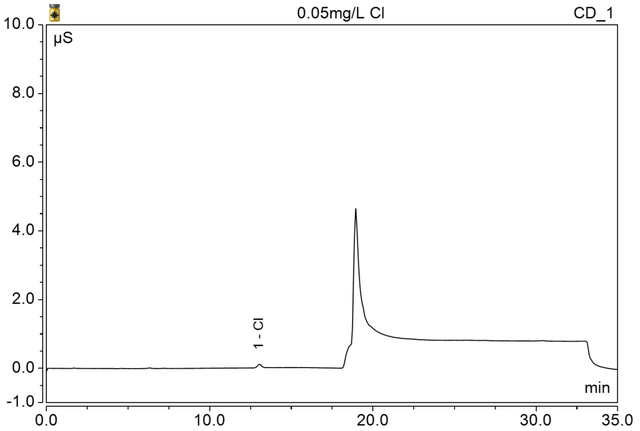

圖 氯離子標樣分離譜圖

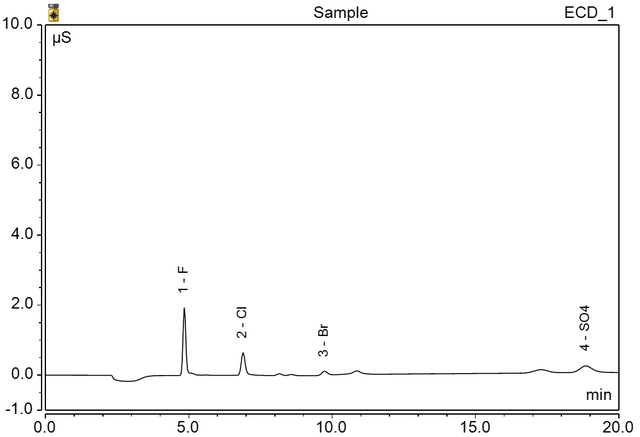

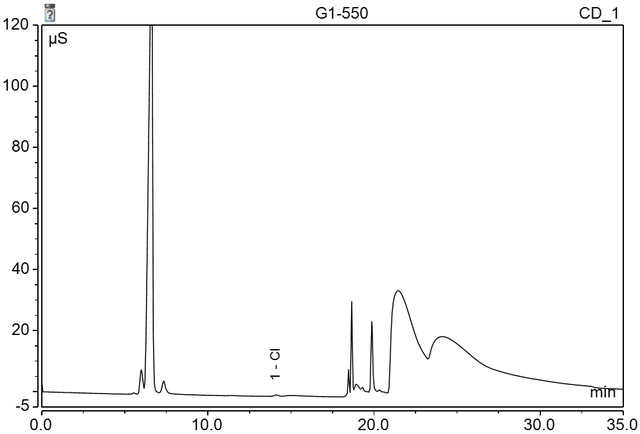

圖 典型樣品分離譜圖

離子色譜測定電解液中雜質離子具有以下技術優勢：

只加水技術兼容梯度淋洗，操作簡單方便；特色高容量離子交換色譜柱（IonPac AS11-HC），復雜樣品也可良好分離；保證測定結果準確性；可選配譜睿技術，有效消除電解液中高濃度乙二醇等有機溶劑干擾；滿足GB/T 19282-2014、SJ/T 11723-2018、SJ/T 11724-2018的檢測要求。

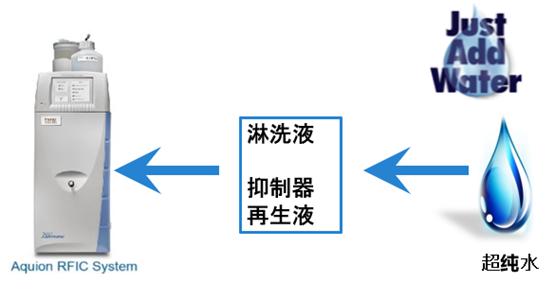

圖 “只加水”離子色譜儀原理圖

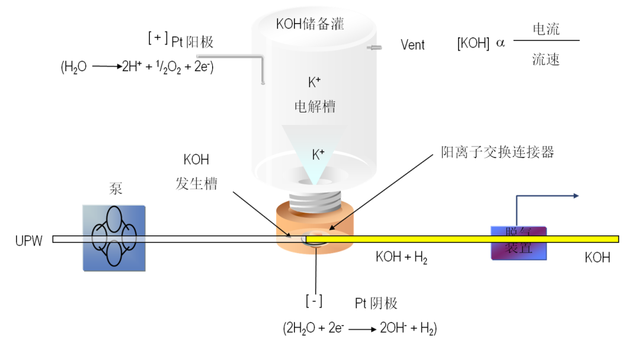

圖 淋洗液自動發生器（Eluent Generator，EG）原理圖

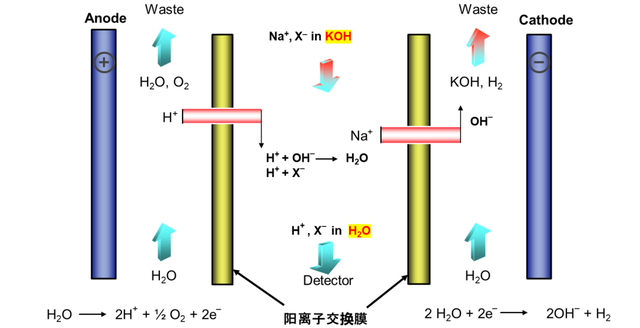

圖 電解抑制器原理圖

02、鋁材中氯離子和硫酸根的測定

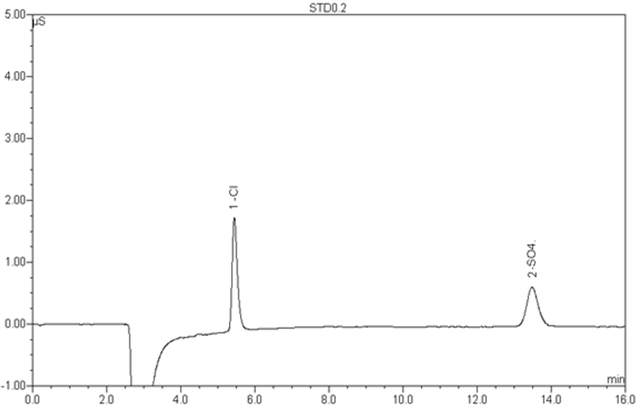

圖 0.2 mg/L氯離子和硫酸根標樣分離譜圖

03、電解液中總氯及硫含量的測定

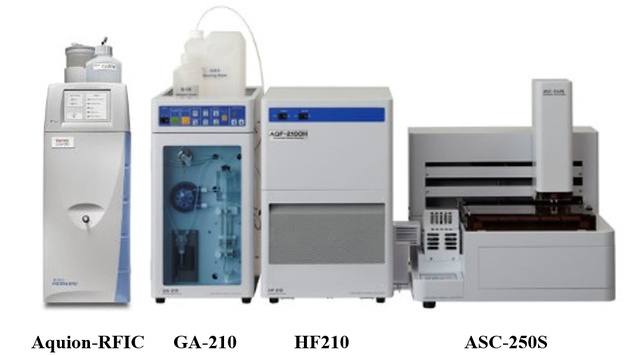

圖 CIC燃燒離子色譜儀

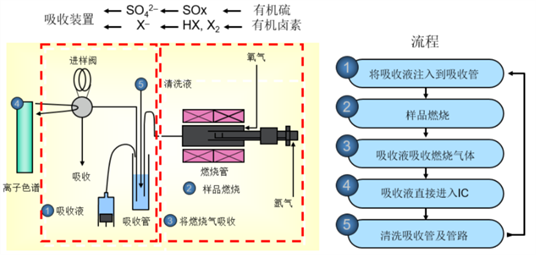

圖 CIC燃燒流程及原理

CIC 測定電解液中氯及硫具有以下技術優勢：

一次進樣（5-250uL）可同時分析樣品中總硫和總鹵含量；可測定限度低至ppm級的硫和鹵素，樣品檢出限可低至0.1mg/Kg；燃燒過程實時監控，可選精細燃燒模式，保證樣品充分燃燒，重復性好；硫和鹵素釋放徹底，分別以硫酸鹽和鹵素離子的形式存在，樣品基質完全消除；樣品及標樣均通過同一燃燒通道，保證測定結果的準確性；全自動化的燃燒-吸收-分析過程，人工干預少，空白低，測定結果準確度和精密度滿足或優于ASTM現行方法要求。

圖 典型樣品分離譜圖

總結：

從電解液中游離雜質離子，總氯及總硫到鋁材中氯離子及硫酸根離子，離子色譜搭配前端在線燃燒系統可提供完整分析解決方案。
