隨著信息產業的不斷發展與芯片制程工藝的不斷進步，微電子器件逐漸小型化、集成化和高功率化，散熱問題成為制約微電子器件進一步發展的瓶頸。傳統的電子封裝材料由于較低的熱導率（<300 W m-1 K-1）已經不能滿足高功率電子器件的散熱需求，急需開發新一代具有高熱導率和低熱膨脹系數的電子封裝材料。近年來，金剛石顆粒增強鋁基（diamond/Al）復合材料具有較高的熱導率、可調控的熱膨脹系數和較低的密度，吸引了研究者的廣泛關注。目前，diamond/Al復合材料熱導率的最高值僅為770 W m-1 K-1，未能充分利用金剛石的高導熱特性，如何進一步提高diamond/Al復合材料的熱導率，是本領域主要解決的關鍵問題。

近日，北京科技大學張海龍教授與西安交通大學武海軍教授、北京航天航空大學趙立東教授合作，通過實現高界面熱導、大粒徑金剛石顆粒、高金剛石體積分?jǐn)?shù)和高致密度的同時優化，獲得熱導率高達1021±34 W m-1 K-1的diamond/Al復合材料（圖1），為目前報道金剛石顆粒增強金屬基復合材料熱導率的最高值，研究成果以題為Realizing ultrahigh thermal conductivity in bimodal-diamond/Al composites via interface engineering發表在Materials Today Physics（2022,28,100901）。

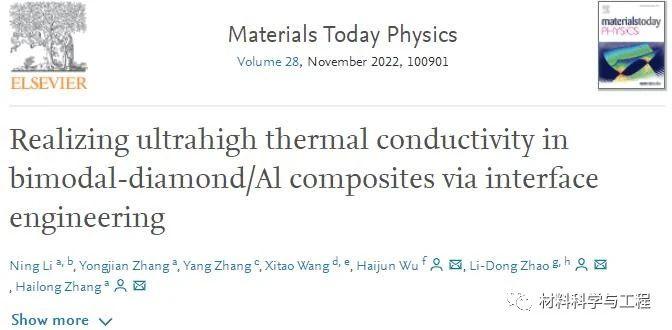

論文鏈接：

https://doi.org/10.1016/j.mtphys.2022.100901

研究工作采用雙粒徑金剛石顆粒提高金剛石體積分?jǐn)?shù)并實現大粒徑金剛石顆粒的致密化制備，通過優化非連續原位碳化物界面層提高界面熱導（圖2），利用多因素的協同作用，在diamond/Al復合材料的熱導率方面取得突破。該復合材料同時具有與半導體材料匹配的低熱膨脹系數（3.40×10-6 K-1）、較高的高溫?zé)釋?dǎo)率和穩定的熱循環性能（圖3），能夠?qū)Ω吖β饰㈦娮悠骷M(jìn)行有效散熱，有望替代現有電子封裝材料，推動電子封裝技術的發展。

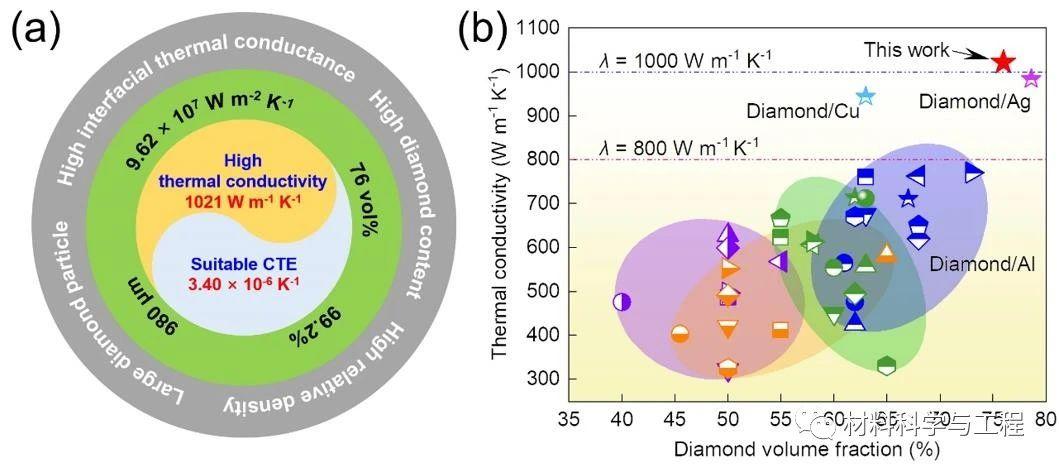

圖1 (a)Diamond/Al復合材料實現優異熱物理性能的策略：同時實現高界面熱導、大粒徑金剛石顆粒、高金剛石體積分?jǐn)?shù)和高致密度的優化；(b)熱導率與文獻對比。

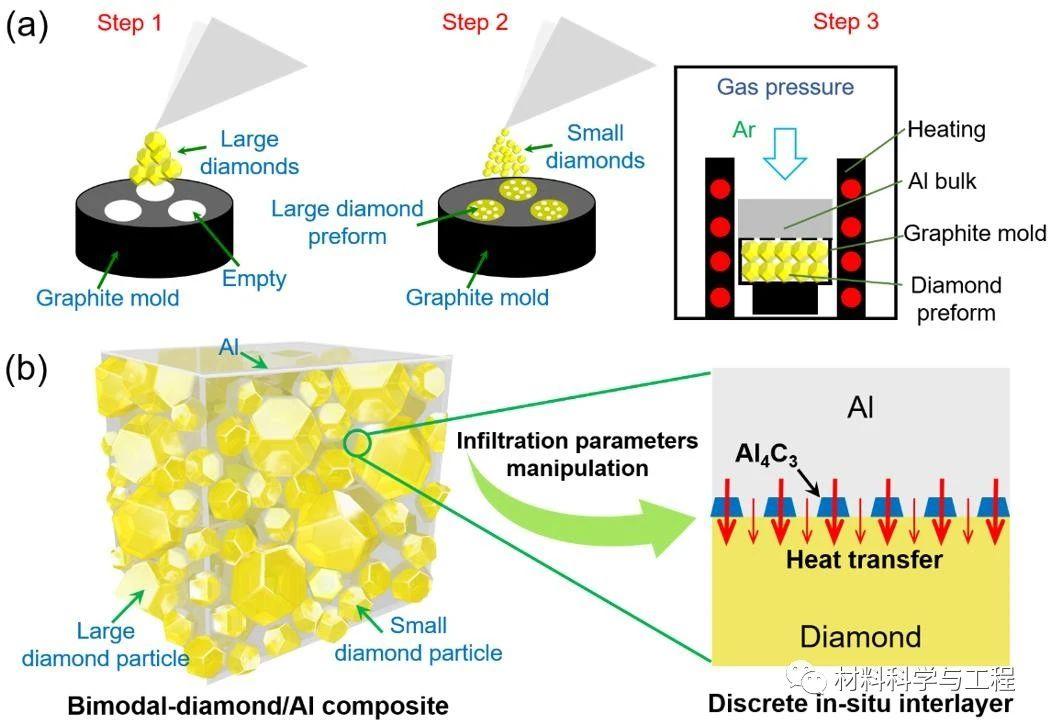

圖2 Diamond/Al復合材料同時實現高界面熱導、大粒徑金剛石顆粒、高金剛石體積分?jǐn)?shù)和高致密度的優化方案：(a)雙粒徑金剛石顆粒提高金剛石體積分?jǐn)?shù)并實現大粒徑金剛石顆粒的致密化制備；(b)非連續Al4C3界面層實現高界面熱導。

圖3 Diamond/Al復合材料的熱物理性能：(a)不同粒徑金剛石顆粒制備的復合材料的熱導率；(b)298-673 K范圍內熱膨脹系數與半導體材料GaN、金屬Al、金剛石對比；(c)比密度熱導率與diamond/Cu、diamond/Ag復合材料、高導熱金屬對比；(d)高溫?zé)釋?dǎo)率與diamond/Cu復合材料、金屬Cu和Al對比；(e)熱導率隨218-423 K溫度范圍熱循環次數的變化。
