激光粉末床熔合（LPBF）是一種基于金屬的增材制造（AM）技術，其利用高能激光束熔化定制幾何形狀的金屬組件。然而，LPBF超高冷卻速率（105-108K/s）和大的熱梯度會導致柱狀晶的定向生長或沉淀物沿構建方向（BD）分布，導致LPBF成形金屬組件的各向異性的力學性能。近年來，Sc和Zr改性鋁合金因其優異的激光打印性和高強度引起了金屬AM領域的廣泛關注。打印的Sc改性鋁合金具有柱狀/等軸雙峰晶粒結構，與LPBF中傳統的柱狀晶微觀結構有明顯區別。這種獨特的微觀結構對機械各向異性的影響是一個值得研究的課題。熱處理（HT）是提高打印鋁合金的力學性能的必要條件。然而，由HT產生的Al3Sc或Al6Mn的二次沉淀物對力學各向異性的影響仍然是一個懸而未決的問題。因此，迫切需要系統準確地表征LPBF成形鋁合金在不同特處理?xiàng)l件下的各向異性微觀結構和相應的拉伸行為研究，以促進其應用。

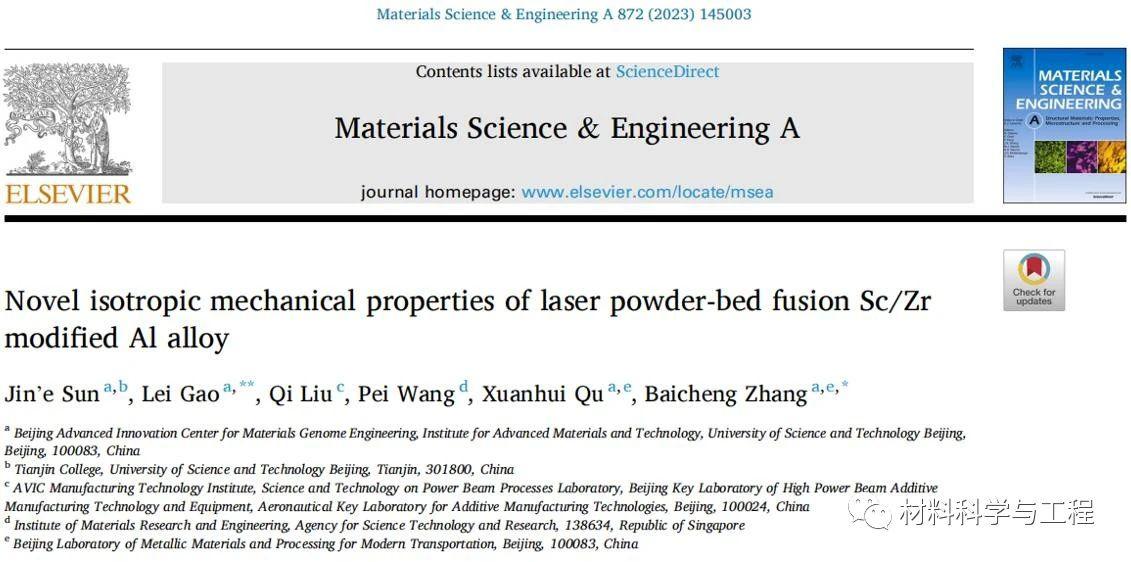

近日，北京科技大學曲選輝教授研究團隊為了探討激光粉末床熔合高強度鋁合金的力學各向異性，采用LPBF方法沿X、Y、Z軸和45°各方向制備了Al-Mn-Mg-Sc-Zr合金組件，并對其進行了一系列不同的熱處理。研究結果表明，Al-Mn-Mg-Sc-Zr合金通過Al6Mn和Al3Sc沉淀物的協同增強，硬等軸晶區和軟柱狀晶區之間的最佳協同作用，促進了打印態和熱處理態合金組件在不同拉伸方向上的力學性能各向同性。本研究為獲得LPBF構建的具有機械各向同性和期望強度的Al-Mn-Mg-Sc-Zr合金提出了一條有效的途徑，具有較大的實際應用潛力。相關工作以“Novel isotropic mechanical properties of laser powder-bed fusion Sc/Zr modified Al alloy”為題發表在《Materials Science and Engineering:A》上。張百成，高磊教授為論文通訊作者，孫金娥為論文第一作者。

論文鏈接：

https://doi.org/10.1016/j.msea.2023.145003

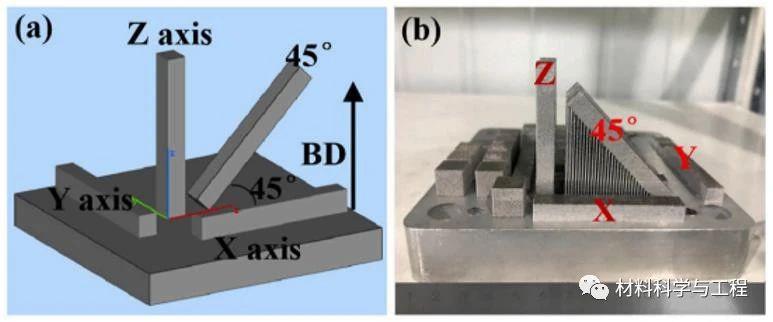

圖2 (a)沿X、Y、Z軸和45?方向打印組件的設計模型；(b)打印的拉伸試樣圖；(c)拉伸試樣的幾何形狀和尺寸

在最佳的工藝參數：掃描速度850 mm/s，激光功率320 W，層厚30μm，艙口間距90μm下，所有打印態Al-Mn-Mg-Sc-Zr合金及在300℃進行2h和5h的熱處理試樣均是高度致密的，沒有發現熱裂紋等冶金缺陷。熱處理前后試樣均呈現分層柱狀晶/等軸晶雙峰結構，柱狀晶（CG）沿BD方向分布在熔池的中心，它被等軸晶（EG）包圍（圖5），其中CG區域具有優先的<100>取向，EG區域沒有明顯取向（圖6），二者的體積比例約為3：2。

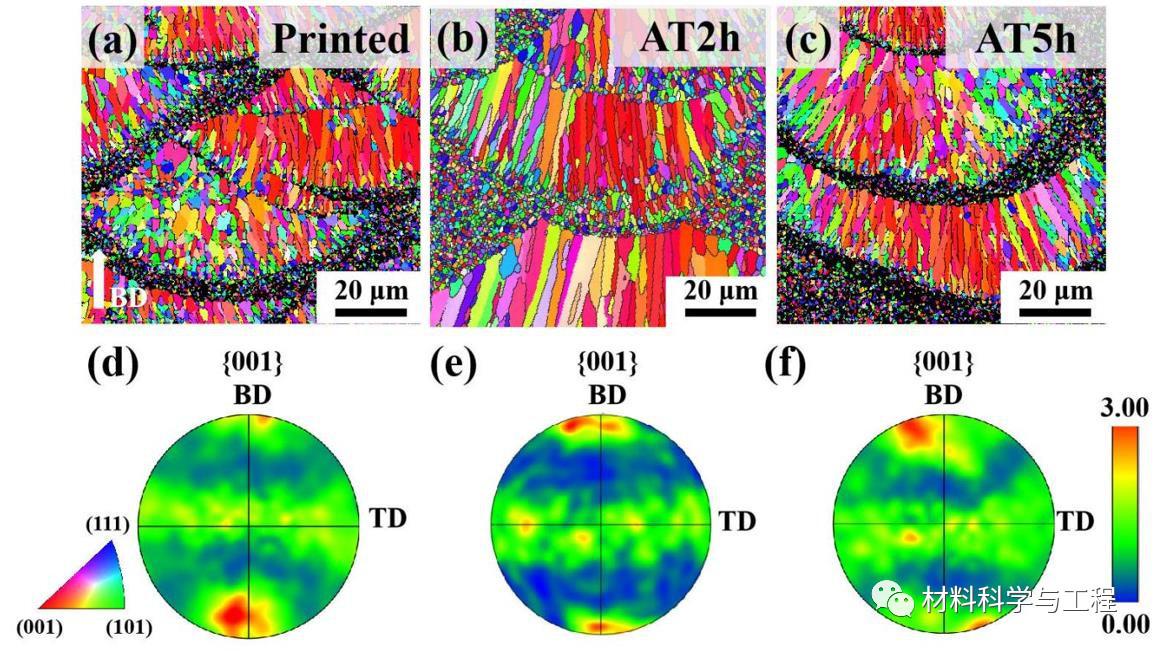

圖5 (a)打印態、(b)AT2h和AT5h試樣的EBSD圖；（d-e）（a-c）對應的極圖

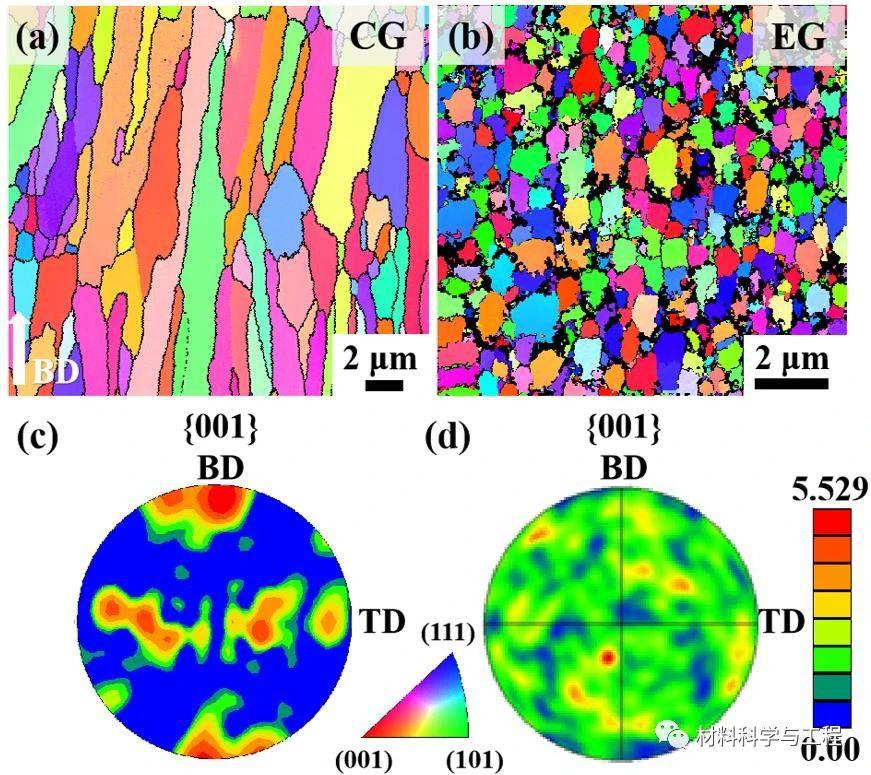

圖6 (a)CG和EG區域的EBSD圖；（c-d）（a-b）對應的極圖

Al6Mn相主要分布在CG區域。在300℃熱處理2h后，Al6Mn的尺寸和數量顯著增加。其形態由初級棒狀變成球形，當時間增加到5h時，Al6Mn的尺寸進一步增加到100 nm，但沉淀位點的數量減少（圖8）。而Al3Sc和Al3(Sc,Zr)沉析于EG區域,在300℃熱處理2h和5h后，二次Al3Sc相顯著增加（圖9）。

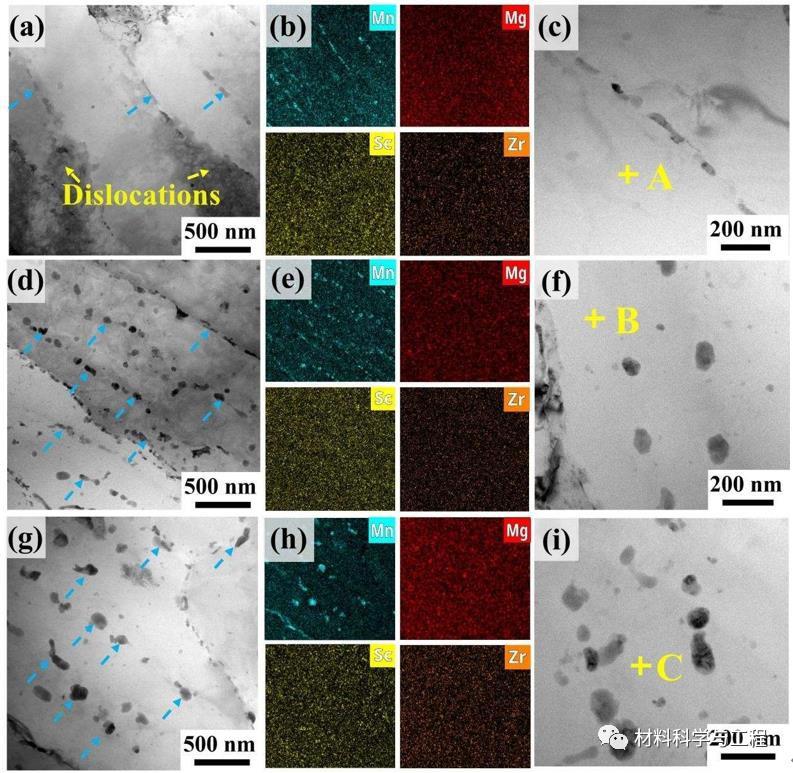

圖8 （a-b）打印態，（d-e）AT2h和（g-h）AT5h試樣TEM圖像，及CG區域的Mn,Mg,Sc和Zr元素對應的EDX圖。（c,f,i）Al6Mn在不同熱處理后發生沉淀演化。

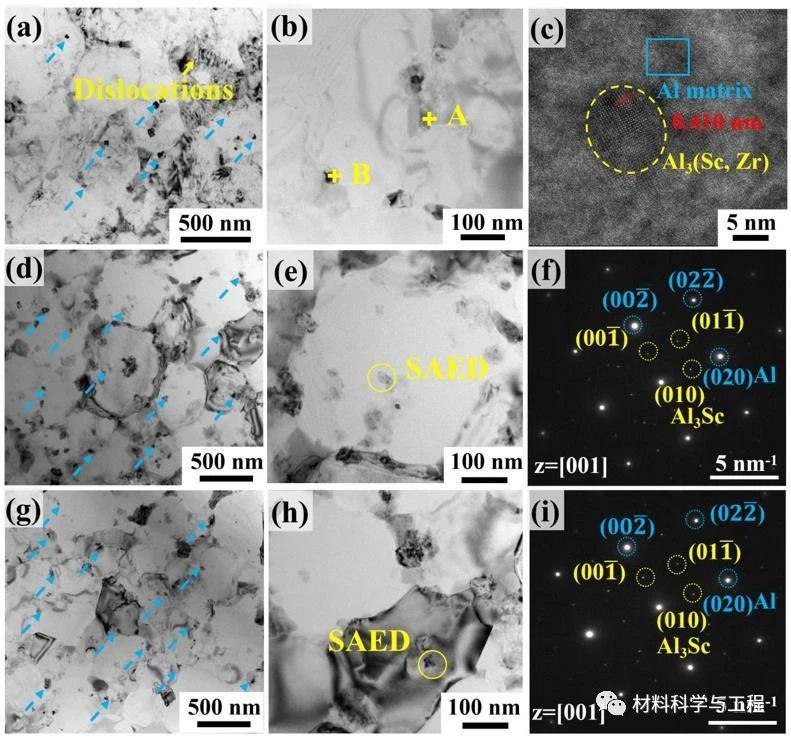

圖9 （a-c）打印態、（d-f）AT2h和（g-i）AT5h樣品的EG區域中富Sc沉淀的TEM圖和SAED圖。

所有打印和熱處理的試樣在不同的拉伸方向上都獲得了明顯的力學性能各向同性。打印態和熱處理試樣沿所有拉伸方向的強度變化僅為1.3-2%。（圖10）

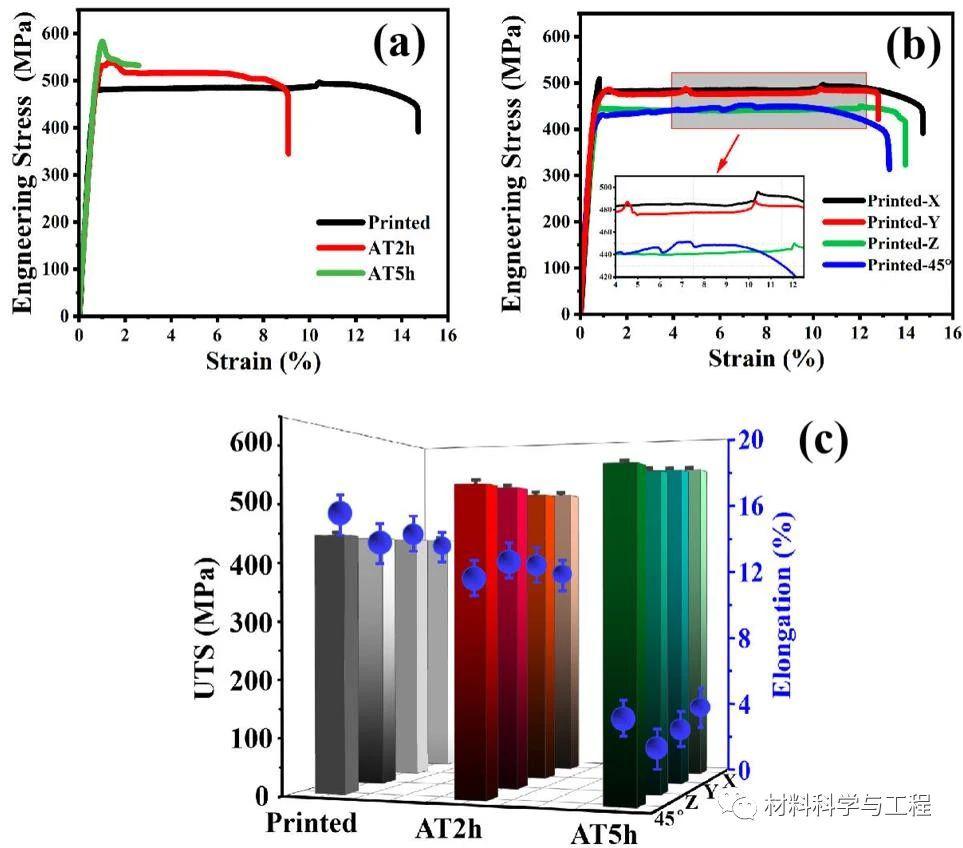

圖10 (a)打印態、AT2h和AT5h試樣沿X軸方向的應力-應變曲線；(b)打印態試樣沿不同拉伸方向的應力-應變曲線；(c)Al-Mn-Mg-Sc-Zr合金在AT2h、AT5h前后沿X、Y、Z軸和45°方向的拉伸性能

打印態、熱處理態試樣中的等軸晶/柱狀晶雙峰微觀結構主要來源于LPBF加工過程中Sc和Mn元素的不同沉淀行為。在較低的凝固速度下，初級Al3(Sc,Zr)相主要在固/液界面前沿沉析，它們作為低能壘非均勻成核位點，導致EG形成。隨著凝固的進行，熔池中心陡峭的熱梯度促進了CG的形成。形成的等軸晶/柱狀晶雙峰結構由多尺度二次沉淀物裝飾。二次Al3Sc相主要集中在EG區，熱處理后其數量不斷增加，尺寸保持穩定（圖12）。這是由于Sc的低擴散系數導致的。而鋁基體中Mn是過飽和且具有高濃度，顯著改善了熱處理過程中Mn在鋁基體中的擴散。另一方面，LPBF過程引起的位錯作為擴散路徑加速M(fèi)n的擴散，最終以粗大的Al6Mn形式沉淀在柱狀晶界上。

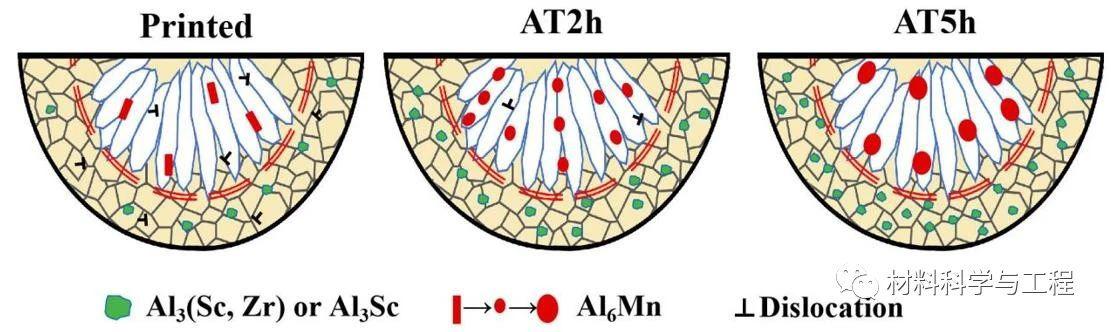

圖12 打印態，AT2h和AT5h試樣中Mn和Sc的擴散和沉淀行為引起的微觀結構演化示意圖

根據經典的Hall-Petch關系，雙峰非均勻晶粒結構會導致EG和CG區域之間的力學不均質性。打印態和熱處理試樣顯示出相當大的機械異質性，打印態和熱處理試樣的EG區域的顯微硬度均比CG區域高6-13 HV（圖14）。所有試樣均形成了一個軟、硬交替相鄰的雙峰聯級結構。

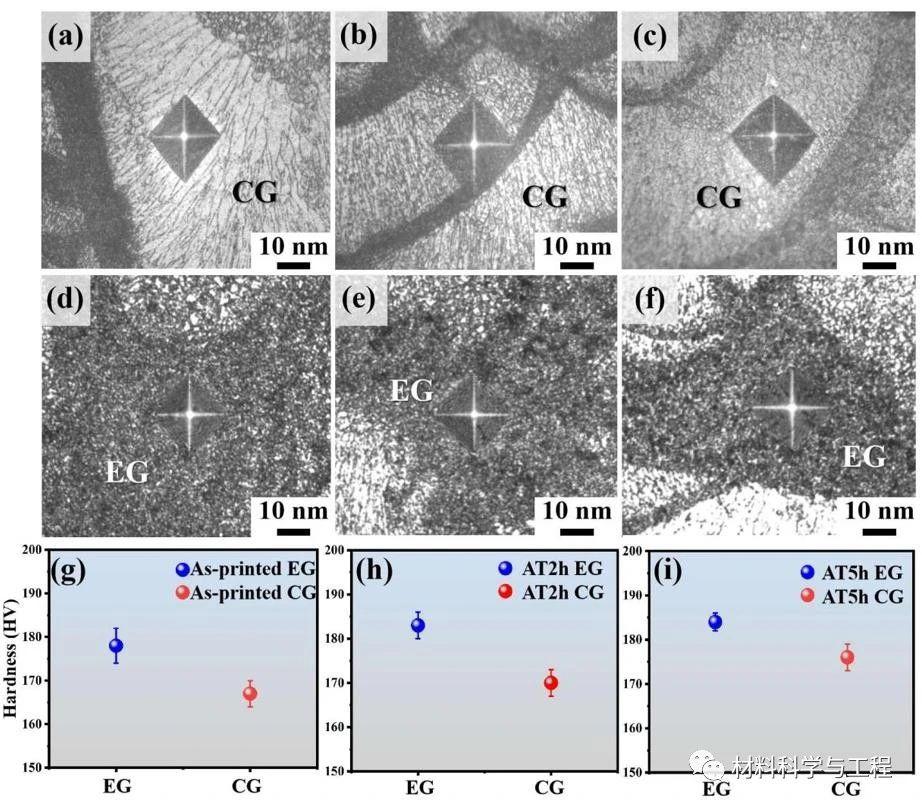

圖14 在顯微硬度測試后（a,d,g）打印態,（b,e,h）AT2h和（c,f,i）AT5h試樣EG和CG區域的OM圖像和顯微硬度

此外，在打印態和熱處理態試樣中加工硬化曲線上顯示出小拉伸應變狀態下的瞬態硬化（圖15(a)中以紅色框架標記的拐點）。這種獨特的行為只有在這兩種結構形成一個完整體時才能產生，這已被具有獨立的細粒表面層和粗粒芯[42]的IF鋼所證實。因此，這是柔軟的CG區域與硬化的EG區域二者交替承載連續應變的結果，其中，CG區域的承載能力則由于粗大Al6Mn相誘發的內部微裂紋而逐漸降低（對應階段I），而EG區域的承載能力由于細小的等軸晶和Al3Sc的沉淀而顯著增加（對應階段Ⅱ）。EG/CG雙峰晶粒結構形變?cè)韴D如圖15（b）所示。正如所預期的那樣，在試樣沿X、Y、Z軸和45°方向的拉伸變形時，首先，軟CG區域的屈服導致應力松弛，然后應力轉移到硬EG區域。從軟CG區到硬EG區的應力分配通常持續增加，直到斷裂。因此，無論拉伸方向如何，都可以通過軟硬交替分層結構以相互協調的變形方式緩沖變形，顯著降低了力學各向異性。而多尺度沉淀物可以在增加強度的同時，保持機械各向同性。

此外，軟硬層次結構顯示出高變形能力，允許相鄰柱狀和等軸晶粒在熔體池邊界的兼容變形。最終，Al6Mn和Al3Sc的多尺度沉淀行為使強度從453 MPa持續增強到577 MPa，而塑性從14.1%降低到2.3%。優異的強度主要?dú)w因于Al6Mn和Al3Sc沉淀物的固溶強化、晶界強化和Orowan位錯強化。特別是在多尺度Al6Mn和Al3Sc沉淀物的聯合強化作用下，以及硬等軸晶和軟柱狀晶的良好協作下，所有打印態和熱處理態試樣在不同拉伸方向上獲得了明顯的力學性能各向同性。

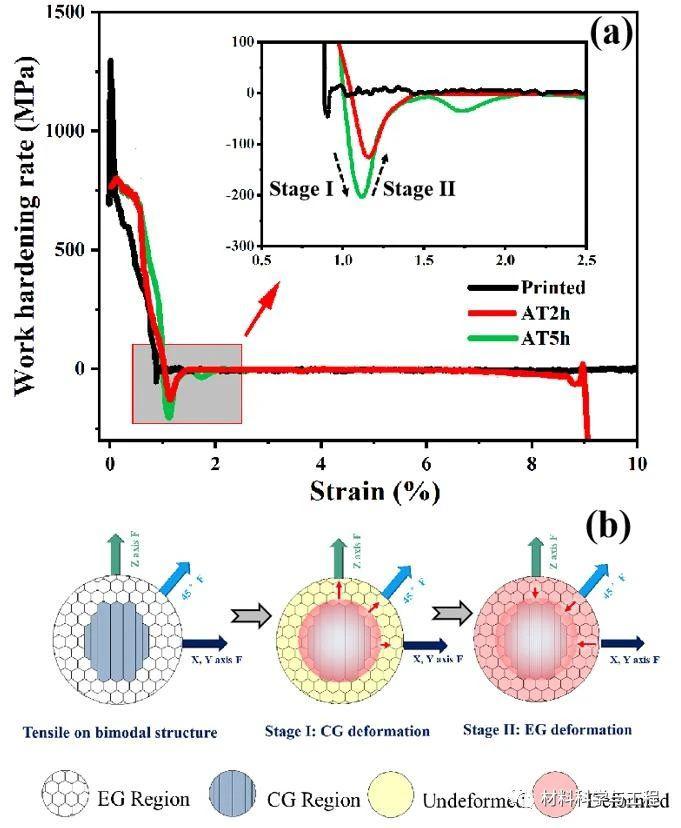

圖15 (a)打印態，AT2h和AT5h試樣的工作硬化速率曲線；(b)等軸晶/柱狀晶雙峰結構變形示意圖.
