【引用格式】

盧才璇，吳昊，馬恒，等.過共晶Al-Si合金初生Si的熱處理球化研究［J］.特種鑄造及有色合金，2024，44（3）：372-376.

Citation:LU C X，WU H，MA H，et al.Spheroidization of primary silicon in hypereutectic Al-Si alloy by heat treatment［J］.Special Casting&Nonferrous Alloys，2024，44（3）：372-376.

鋁合金具備質量輕、良好的耐腐蝕性及耐候性等特點，因此作為結構材料在電力行業被廣泛使用。懸垂線夾和耐張線夾等電力金具主要采用鑄造Al-Si合金，在實際使用過程中因其與導線直接接觸容易發熱，常出現尺寸變化、抗咬合負載能力下降等問題。因此，亞共晶和共晶Al-Si合金性能已難以達到使用要求，要求開發熱膨脹系數比亞共晶和共晶Al-Si合金更小、耐熱性和耐磨性更好的過共晶Al-Si合金。由于Si含量增加，凝固組織中出現棱角尖銳、尺寸粗大的初生Si，使合金易產生裂紋，割裂基體，降低性能，嚴重限制過共晶Al-Si合金的應用。

從降低材料的密度、熱膨脹系數，提高材料的尺寸穩定性、耐磨性的角度出發，提高過共晶Al-Si合金中的Si含量非常有利，解決這一問題的關鍵在于控制Si相的形態，而變質處理和合適的熱處理工藝可以有效調控合金中第二相元素的形態，是提高Al-Si合金性能的重要手段。

南瑞集團有限公司、國網電力科學研究院武漢南瑞有限責任公司、浙江華電器材檢測研究院有限公司等聯合研究團隊在2024年第44卷第3期《特種鑄造及有色合金》期刊上發表了題為“過共晶Al-Si合金初生Si的熱處理球化研究”的文章，作者以過共晶Al-24Si合金為研究對象，對經過變質處理的Al-24Si合金進行固態擴散加熱、半固態加熱處理，促使初生Si均勻、球化，確定了優化處理工藝，以提高合金性能。結果表明，固態擴散加熱最佳參數為540℃保溫12 h，初生Si逐漸長大并鈍化；半固態加熱最佳參數為615℃保溫15 min，初生Si形態明顯改善、球化，形狀因子可達到0.80以上。

原文鏈接：https://yshjzz.publish.founderss.cn/thesisDetails#10.15980/j.tzzz.2024.03.015&lang=zh

【研究方法】

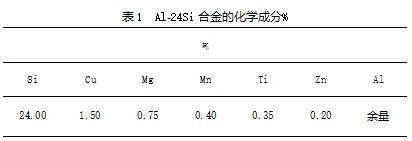

試驗材料為過共晶Al-24Si合金，其化學成分見表1。

對Al-24Si合金進行變質處理的工藝過程主要包括：200℃預熱干燥合金錠，加熱至800℃待合金完全熔化后，加入ZnS變質劑粉末壓入合金液底部并攪拌均勻，保溫30 min后降溫至700℃時澆注試樣，見圖1。最后，將試樣切割為均勻的圓柱狀短塊，使用金相水磨砂紙打磨、拋光機機械拋光得到待用試樣。

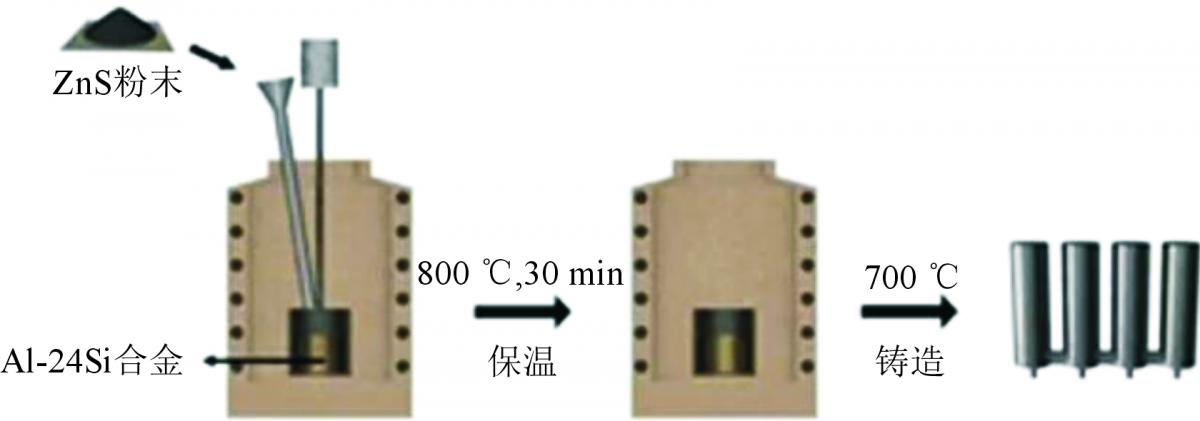

圖1  變質處理流程示意圖

為了進一步改善變質處理后的Al-24Si合金中組織分布不均勻的現象，對變質后的Al-24Si合金試樣進行加熱處理，促使合金中初生Si分布均勻并發生球化。

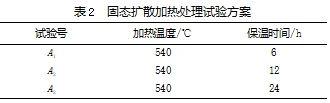

（1）固態擴散加熱處理變質后的Al-24Si合金組織中，初生Si的形態還存在較多尖角，為了改善Si相的組織形態，特別是初生Si組織，將試樣進行固態擴散加熱處理，使得Si相更多地溶入鋁基體中，且通過Si原子的擴散作用可以改善初生Si的形態。固態擴散加熱的溫度需控制在共晶溫度以下，同時宜避免加熱溫度過高導致初生Si的長大，本試驗采用固態擴散加熱處理溫度為540℃。為了觀察不同時間內初生Si的演變，保溫時間分別選擇6、12和24 h。固態擴散加熱后的冷卻方式為水冷，以固定高溫?cái)U(kuò)散所得到的組織。固態擴散加熱處理試驗方案見表2。

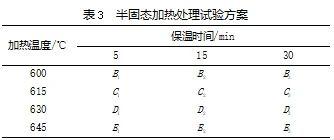

（2）半固態加熱處理固態擴散加熱處理后的過共晶Al-Si合金中的初生Si組織會有所改善，但不明顯。為進一步改善初生Si的形態，球化初生Si顆粒，試驗采用半固態加熱處理的方法球化初生Si。二次加熱需要將試樣在半固態溫度區間內的某一溫度區間進行加熱。利用平衡相圖法可以確定液固區間的溫度范圍，即液相線溫度為730℃，固相線溫度為577℃。因此，本試驗采用二次加熱溫度分別為600、615、630和645℃，保溫時間分別為5、15和30 min，水冷。半固態加熱處理試驗方案見表3。

將試驗所得試樣進行常規磨制后，采用光學顯微鏡觀察并分析顯微組織，再應用Image Pro Plus6.0計算合金的平均晶粒尺寸。

【研究結果】

初始Al-24Si合金組織主要為枝晶組織，并且不均勻分布著板條狀的初生Si相和針狀共晶Si，過于粗大的初生Si直接影響材料的性能。于540℃進行固態擴散加熱處理，隨著保溫時間延長，在保溫6 h后初生Si相產生一定的均勻分布，在保溫12 h后初生Si分布更加均勻，邊角發生鈍化，在保溫24 h后初生Si相尺寸增大，均勻化反而變差。

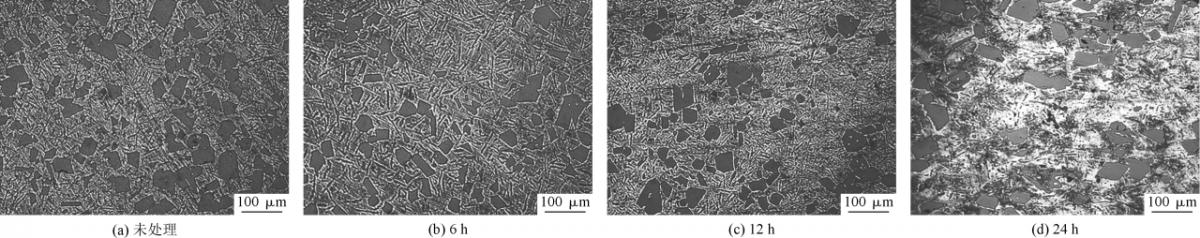

圖2  540℃不同保溫時間下Al-24Si合金的組織形態

隨著保溫時間的延長，初生Si的平均直徑和形狀因子均增大。綜合分析，保溫12 h為Al-24Si合金固態擴散加熱的最佳保溫時間。

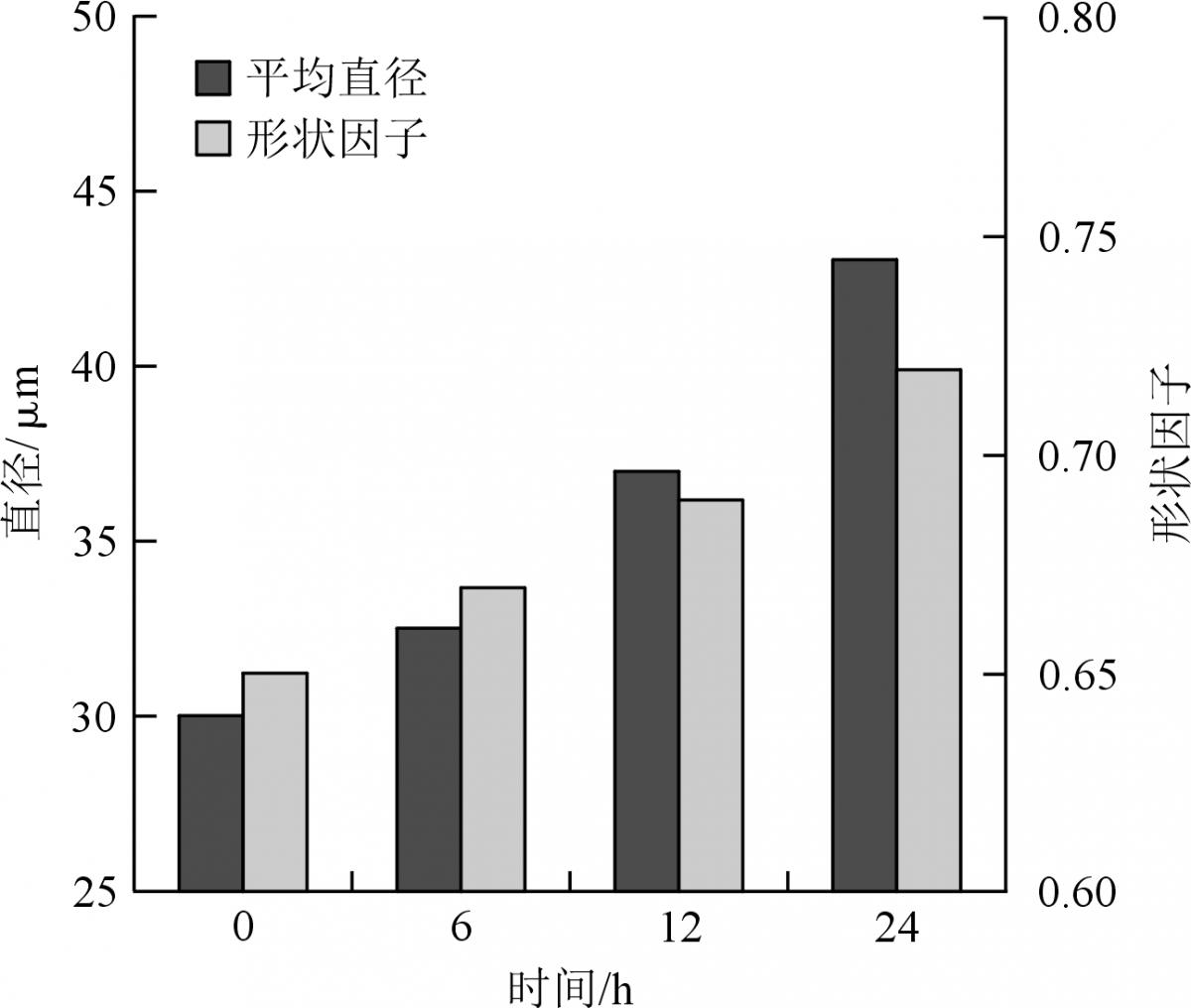

圖3  不同保溫時間對初生Si平均直徑和形狀因子的影響

二次加熱又稱局部重熔，是把已制備的二次坯料加熱到半固態溫度區間內某一溫度，以進行觸變成形的加熱工序。將過共晶Al-Si合金加熱到液固兩相區，研究初生Si顆粒在二次加熱中的變化，從而了解二次加熱對初生Si形態的影響。在600℃下初生Si的尖角已發生鈍化，但還有大量的尖角存在，共晶Si呈不連續的長條狀。615℃下保溫15 min，初生Si的尖角鈍化明顯，只存在少量尖角，共晶Si大多數呈圓潤的短棒狀。630℃下保溫15 min，初生Si鈍化非常明顯，尖角基本不存在，此時出現未熔化的α相，以及較少的液相。

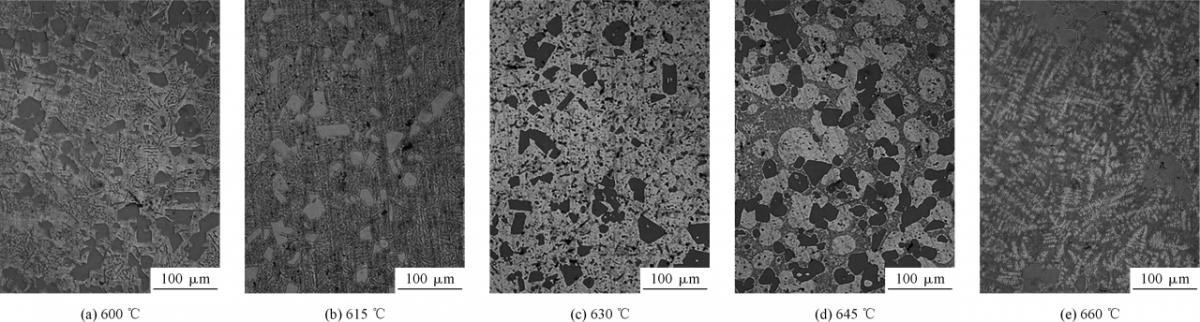

圖4  Al-24Si合金在不同二次加熱溫度下保溫15 min后的組織形態

645℃下保溫15 min，組織內初生Si的邊界看不到尖角，未熔化的α相減少，液相增多。

對于初生Si的球化，二次加熱的溫度并不是越高越好，如果溫度過高，反而會惡化初生Si的形態。660℃下保溫15 min后，初生Si在邊界處又長出新的尖角，球化的效果變差，這說明在二次加熱中除了初生Si相的溶解還存在著長大的過程，另外，α相變?yōu)闃渲睢?/p>

對于Al-24Si合金在半固態二次加熱，更高的加熱溫度能給初生Si相溶解以及長大提供能量，所以在不同加熱溫度下初生Si的形態不同。初生Si的平均直徑隨著加熱溫度上升而增大，其增長速率與加熱溫度成正比。在630℃之前，初生Si尺寸大多在42μm以下；當加熱溫度為660℃時，初生Si的平均直徑為49.74μm。而初生Si的形狀因子大致呈拋物線的變化趨勢，于645℃時達到了最大值，為0.82。對比固態擴散加熱前的0.65，增加了26.2%。當溫度超過615℃時，出現了α相，因?yàn)棣料啾容^軟且呈大塊分布，理論上將會降低材料的耐磨性。綜合分析平均直徑、形狀因子及組織變化，Al-24Si合金最佳二次加熱溫度為615℃。

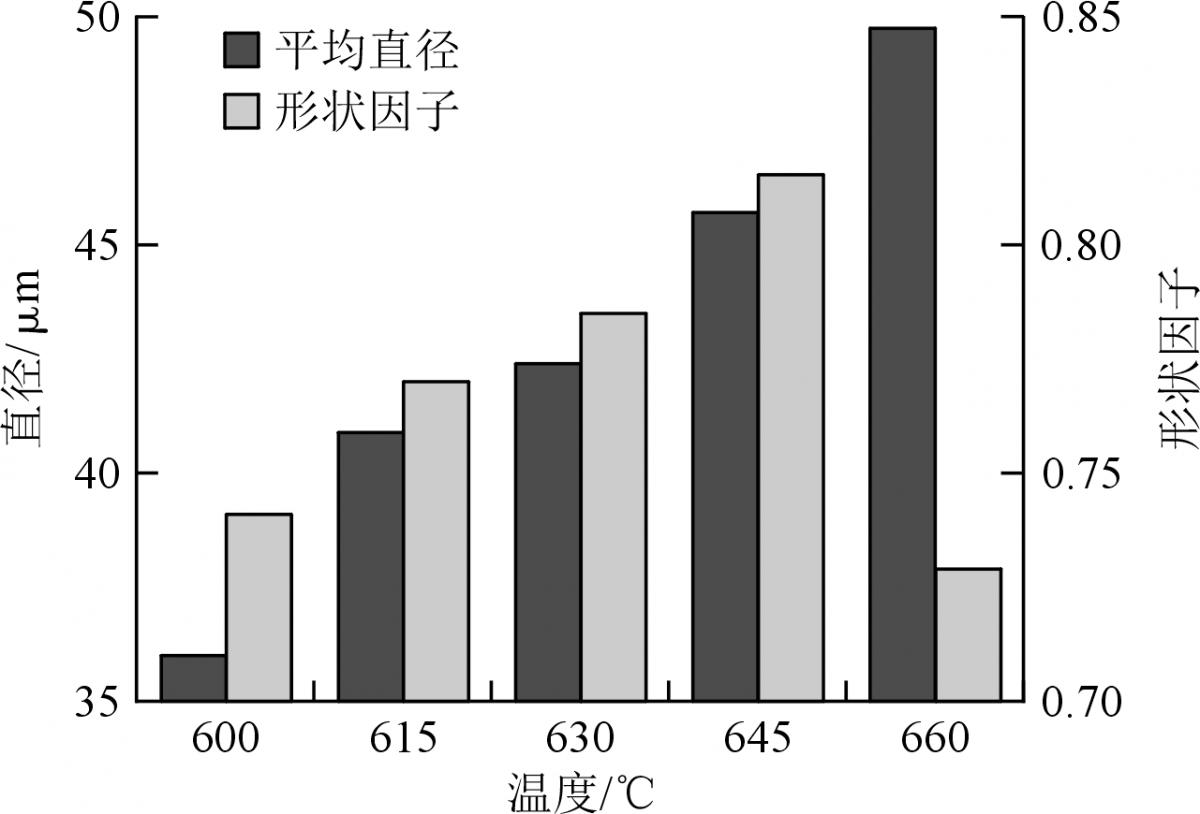

圖5  不同加熱溫度對初生Si平均直徑和形狀因子的影響

保溫5 min時，組織內初生Si有一定的球化，共晶Si呈長條狀和短棒狀。保溫15 min后，初生Si的球化效果較好，初生Si的尖角較少，共晶Si以短棒狀居多，還存在部分球狀。保溫30 min時，初生Si球化效果很好，但初生Si顆粒存在著搭接的現象，組織中含有較多的液相和α相。

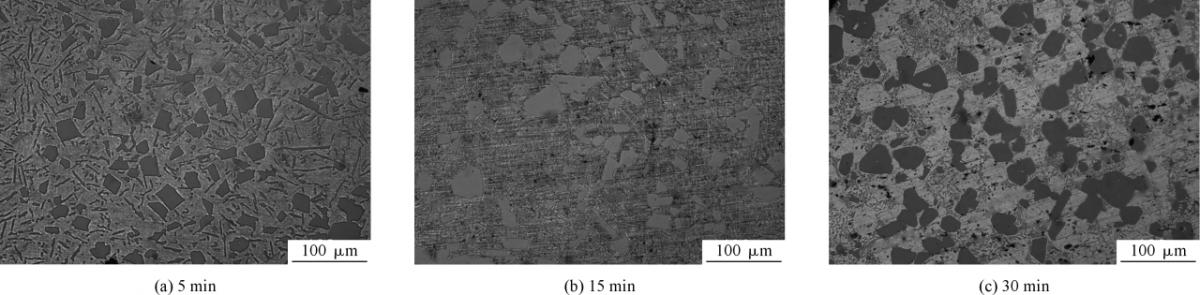

圖6  Al-24Si合金在615℃下不同保溫時間下組織形態

隨著保溫時間延長，初生Si的尺寸逐漸增大。當保溫時間為5 min時，初生Si的平均直徑為39.47μm，保溫時間15 min時為40.89μm，保溫時間30 min時為42.72μm。隨著保溫時間延長，初生Si形貌得到改善，保溫30 min時球化效果最好，但此時合金組織中出現α相，組織惡化。綜合分析，Al-24Si合金二次加熱的最佳保溫時間為15 min。

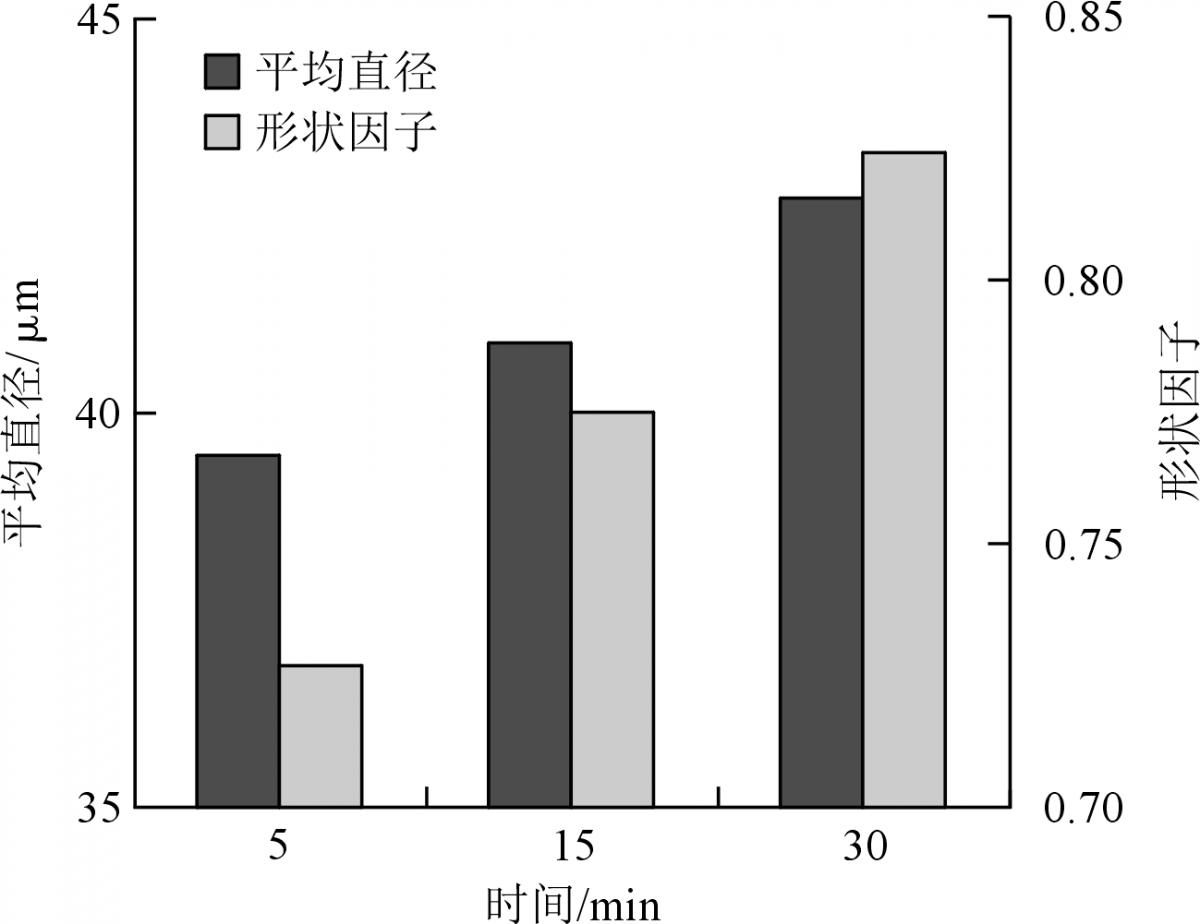

圖7  不同保溫時間對初生Si平均直徑和形狀因子的影響

固態擴散加熱原理是基于原子的擴散運動。在鑄造過程中，合金凝固冷卻速度較快，合金元素來不及擴散，合金為非平衡的過飽和固溶體，在晶界和枝晶間存在非平衡亞穩相。通過在固態擴散加熱溫度下長時間保溫，原子擴散加劇，合金中會產生一系列組織變化。在保溫初期，初生Si大多以不規則塊狀、板狀存在，且分布不均勻，具有明顯的聚集狀態，形成嚴重的偏析區。隨著保溫時間延長，溶質原子開始溶解、擴散，第二相尺寸變小，呈球化趨勢，表現為塊狀、片狀初生Si開始分解出小塊，部分大塊粒子溶解不充分，也存在未溶解狀態組織。隨著擴散運動的進行，晶粒間的第二相溶解更加充分，但合金中形成的各粒子尺寸不盡相同。在小粒子和大粒子周圍基體之間存在一個從高到低的溶質濃度梯度，小粒子周圍的溶質具有向大粒子周圍擴散的趨勢，此體系處于亞穩定狀態。隨著原子擴散加劇，小粒子周圍的溶質濃度降低至小于亞穩平衡狀態時的濃度，小粒子尺寸減小，發生溶解；而大粒子周圍濃度高于自身溶解度，促使大粒子長大，為使界面能達到最低，大粒子多維生長，形成球狀。

分析二次加熱的演化機制，在較低加熱溫度和保溫初期時，液相較少，首先發生熔化的低熔點相只局限在部分α-Al晶界上。為了降低表面能，晶粒呈現相互聚集的傾向，有些晶粒會接觸到一起合并生長。晶粒的合并長大是界面面積減小、系統能量降低的自發過程。隨著液相增加，液相幾乎充滿了所有晶界，這減小了低角度晶粒邊界合并長大的可能性，當固相與液相的溶質原子擴散達到平衡后，固相還會以界面能為驅動力逐漸長大。此時，Ostward長大機制處于主導地位，晶粒半徑的不同導致其附近的平衡濃度不同，因此產生了濃度梯度。隨著保溫時間延長和加熱溫度升高，大尺寸晶粒繼續長大，小尺寸晶粒逐漸減小甚至消失?；诖?，在二次加熱過程中，隨著加熱溫度升高和保溫時間延長，晶粒發生了合并長大、Ostward長大和圓整化。

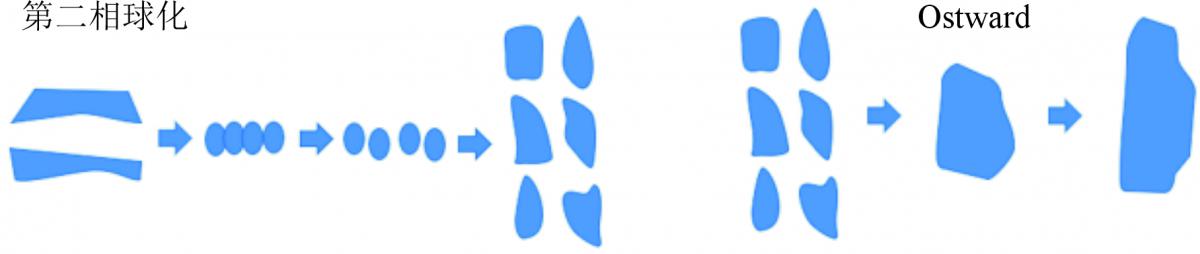

圖8  球化原理示意圖

【研究結論】

（1）在Al-24Si合金固態擴散加熱過程中，隨著保溫時間延長，初生Si逐漸長大并鈍化，但經過長時間的保溫，并沒有獲得理想的球化效果。Al-24Si合金最佳固態擴散加熱溫度為540℃、保溫時間為12 h。

（2）在二次加熱過程中，Al-24Si合金組織經歷了共晶Si熔斷、在未熔化α相的間隙中少量液相形成、液相體積擴大包圍α相等階段，在二次加熱中初生Si發生了球化。

（3）隨著二次加熱溫度的提高或保溫時間的延長，初生Si呈現球化長大的趨勢，這可歸因于晶粒合并長大、Ostward長大和圓整化。Al-24Si合金最佳二次加熱參數為615℃、保溫15 min。
