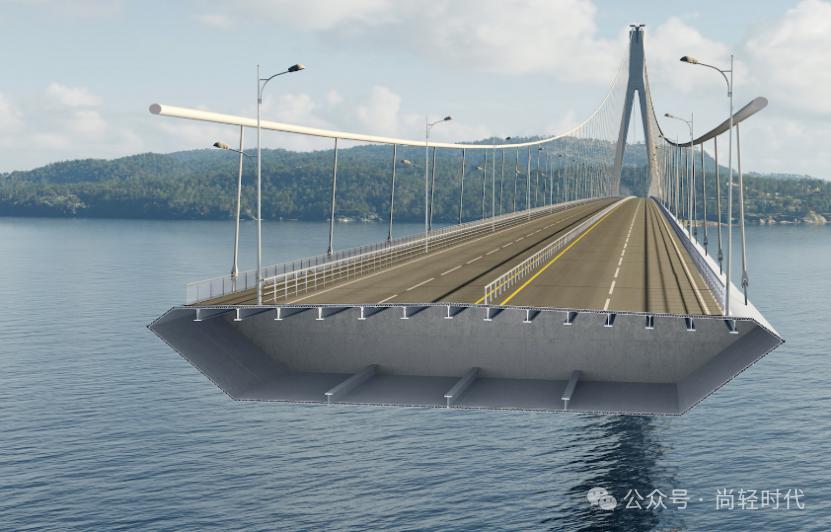

Langenuen大橋是挪威正在建造的一個大型鋁橋項目（來源：海德魯）

多年以來，鋁已用于各個行業。對于大多數人而言，在各種日常產品中發現鋁材已是司空見慣的事情。然而，許多人可能沒有意識到的是，鋁可以在橋梁結構中取代其它材料，并具有施工方便、延長橋梁使用壽命以及降低維護成本的優勢。

鋁在橋梁上已經使用了大約80年，所以它確實有歷史。但說實話，它的故事一直很零散。然而，隨著國際合作的不斷加強，正在制定更好的解決方案。加拿大和挪威的新項目正在為鋁行業，尤其是擠壓鋁材行業帶來契機。其它項目正在考慮標準化使用鋁的橋梁設計，開發新的人行天橋和車輛橋，并更換老化的基礎設施。如今，來自世界各地的行業專家正在努力展示鋁的價值，并擴大其在橋梁設計中的應用。

背景

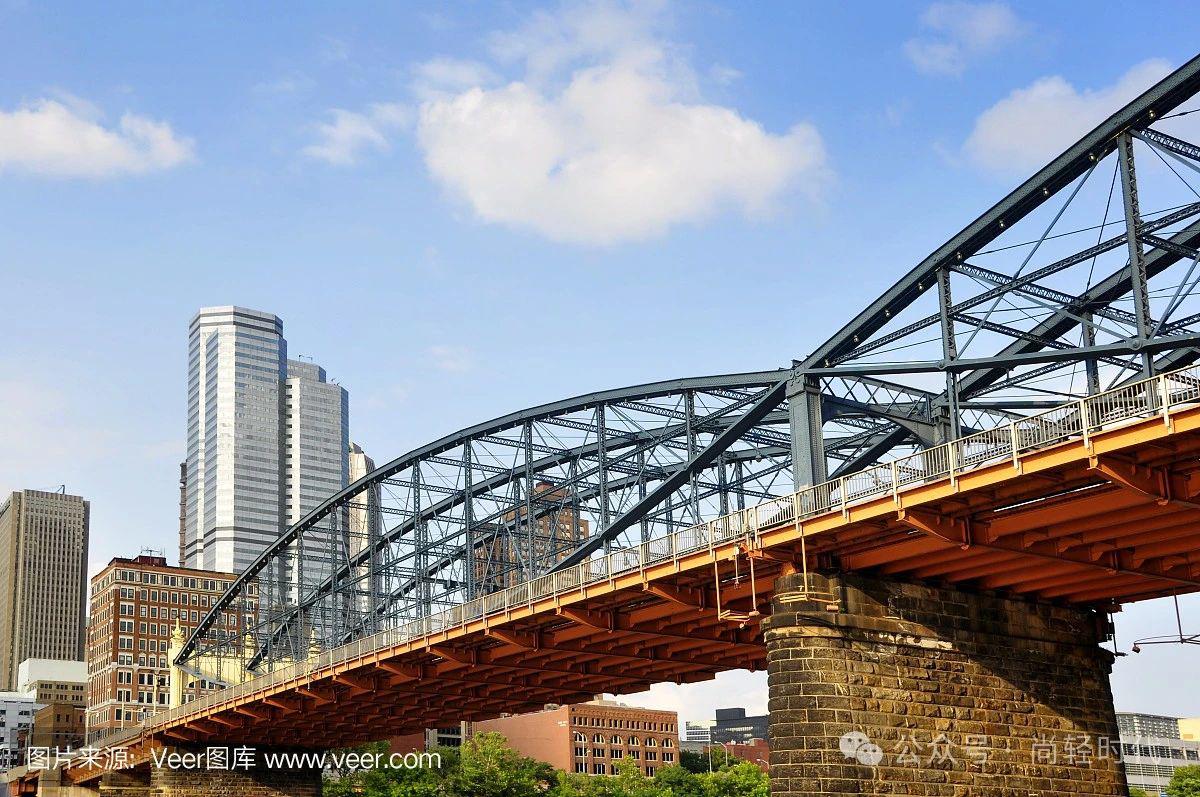

賓夕法尼亞州匹茲堡的Smithfield街大橋建于1933年，有鋁制欄桿和鋁制橋面。這是首次報道在橋梁中使用結構鋁。

從那時起，可參考的鋁橋梁的數量一直很少。最著名的可能是加拿大的Arvida大橋，位于魁北克市以北約120英里處，被稱為土木工程的杰作。1950年建成后，它也成為世界上第一座完全用鋁建造的公路橋。這座153米長的拱橋至今仍屹立不倒，由于耐腐蝕，其維修僅限于更換混凝土橋面和幾個鋁構件。該橋的主要鋁部件不需要任何維護。

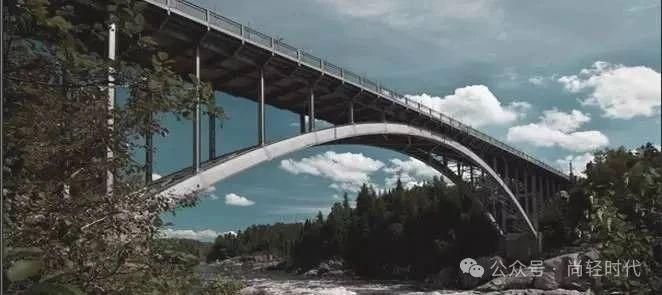

加拿大的Arvida大橋

然而，在經歷了65年之后，下一座鋁制車輛運輸橋才得以建成。魁北克省的Saint-Ambroise大橋于2015年安裝，由鋼梁上的鋁橋面組成。盡管很少有代表性的例子，但在橋梁中使用鋁具有令人難以置信的潛力。

利用鋁

為什么未來的橋梁會含有更多的鋁？AluQuébec的顧問Mario Fafard博士擁有數值建模博士學位，曾任魁北克拉瓦爾大學教授，他列舉了幾點。鋁是加速施工和安裝的理想選擇，與其他材料（使用可再生能源生產時）相比，鋁的碳足跡更低，并且由于其對大氣腐蝕的高抵抗力，與混凝土、鋼和木材設計相比，鋁降低了維護成本。但鋁的輕質是關鍵因素。在同等剛度下，鋁橋的重量比鋼橋輕兩倍，比混凝土橋輕四倍。輕型橋面減少了上部結構的負載，從而釋放了承載能力，這在大跨度橋梁上尤為重要。

另一個重要因素，是鋁是完全可回收的。這對于全球推動更可持續的解決方案和降低碳足跡這一環境問題尤為重要。幸運的是，在全球范圍內，鋁行業以相當快的速度增加了回收能力，從而提供了更多的回收鋁。

特別一提的是，鋁擠壓件特別適合人行天橋和汽車橋的設計。設計師指出，其它建筑材料（譬如鋼和復合材料），沒有鋁擠壓制品那樣具有創造力的潛力，因?yàn)樗鼈冇懈嗟木窒扌浴?/p>

將鋁擠壓件提供的靈活性和創造性，與利用攪拌摩擦焊接將擠壓件連接在一起以制造橋面的能力相結合，為橋梁所有者提供了市場上最具成本效益的解決方案。加拿大咨詢公司W(wǎng)SP的結構設計師Beno?t Cusson說：“攪拌摩擦焊極為實惠。它不僅性能好，而且極為劃算。我認為我們這樣說并為為過。”

橋梁需要大型擠壓件，找到橋梁建設者所需的承載力和長度仍然是一個挑戰。但在海德魯從事業務開發的工程師Thomas B.Svendsen指出，情況正在改善。他解釋說：“擠壓件是人行天橋和公路橋的必要部件?！薄?/p>

挪威和加拿大的新項目

海德魯是挪威鋁生產的領導者，致力于在包括橋梁在內的多個領域推廣鋁材料的可能性。Svendsen說，鋁的特性極其適合橋梁建設。他認為，最近的轉變引發了人們對新材料的興趣?！敖裉爝€有其他觀點和爭論，”他說。“其中包括氣候、環境節約、價值鏈，以及對可持續性的更多關注。除了成本之外，減排也是一個新的因素?！?/p>

Svendsen談到了在更大、更全面的項目中使用更多鋁的優勢，包括在交通基礎設施中。尤其是在橋梁方面，挪威的幾個新項目表明，鋁確實有一席之地。

一個案例是Langenuen大橋，這可能是目前挪威國內正在開發的最令人振奮的項目。這是挪威雄心勃勃的E39無渡輪項目的一部分，旨在為該國西海岸提供更順暢、更高效的旅行路線。位于卑爾根南部的Langenuen Sound大橋?qū)⑹褂娩X建造。

據Svendsen介紹，海德魯自2016年以來一直致力于Langenuen項目?！癊39項目的開發商想了解整個成本情況，以及其他行業的技術是否有幫助。他們想了解材料、供應鏈和建筑，還想從石油行業等方面獲得經驗。然而，他們沒有考慮鋁材，”他解釋道?！爱?dāng)我們開始這項研究時，我們首先必須得出結論，從技術上講，用鋁建造這種尺寸的橋梁是可能的。我們還考慮了使用鋁與鋼的成本。鋁通常比鋼更貴，但會產生許多協同效應。例如，用鋁減輕重量有助于減少混凝土的用量?！?/p>

對更少混凝土的需求，也意味著二氧化碳排放量的減少。混凝土是世界上使用最多的建筑材料，占世界溫室氣體排放量的5-8%。水泥是混凝土中的實際粘合劑，其產量占混凝土排放量的80-90%。

另一個大型橋梁項目正在加拿大魁北克省北部的拉瓦爾大學進行，那里的氣候條件惡劣。運輸車輛橋?qū)⒂射摿荷系臄D壓鋁橋面組成。擠壓件將使用氣體保護焊（GMAW）連接在一起。運送木材的卡車能夠在座大橋上行駛。

Fafard說，這座橋?qū)⒂稍摯髮W(xué)的研究人員進行監測。他指出：“我們估計，在橋梁的整個生命周期內，由于鋁結構的維護成本較低，這座橋梁的總擁有成本將低于混凝土或鋼橋?！?。

Svendsen對此表示贊同，并補充說，挪威科技大學最近完成的一篇碩士論文表明，傳統橋梁的維護成本往往超過建設成本。他還指出，除了成本，碳足跡已經成為新設計的必要條件。挪威正在開發的另一個新項目——一座橫跨Trondheim鐵路線的人行天橋（圖1）——正在考慮使用100%的再生鋁。

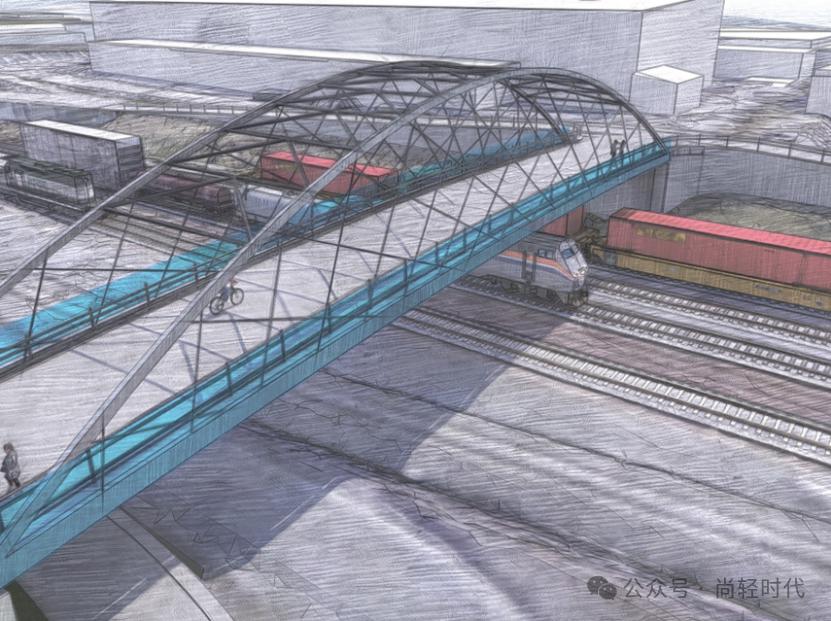

一座由100%再生鋁制成的人行天橋，預計將橫跨挪威特Trondheim的鐵路線（來源：海德魯）

標準化與協作

魁北克省有50多座鋁制人行天橋。桁架是這些橋梁施工的主要系統。與鋼制解決方案相比，這些桁架和橋梁設計已經優化，幾乎標準化，并且在應用中越來越受歡迎。最近，加拿大標準協會（CSA）發布了題為“行人、自行車和多用途橋梁設計指南（CSA S7:23）”的新文件，其中包括鋁作為這些橋梁的材料。

Cusson說：“每當你有一個現有的結構，并試圖在現有的橋梁上增加一座新的人行天橋或附屬設施時，這些都是我們近幾個月看到的項目類型，表明鋁結構更具成本效益和耐用性。鋁材也簡化了施工工序。（因?yàn)椋┢鹬貦C(jī)會更小，對交通的干擾也會越來越小?！?/p>

除了在WSP的工作外，Cusson還是魁北克一個工作組的成員，該工作組由橋梁設計師、制造商和橋梁所有者組成。僅去年一年，他就對自己所經歷的一切感到樂觀。他說：“我們?cè)诠ぷ鹘M中的成員大大增加了。我們看到了更多的動力，來自每一家主要工程公司的代表都加入了這個工作組?！?/p>

這一勢頭延續到他在鋁結構章節中修改加拿大公路橋梁設計規范CSA S6:19的工作中，他在此項工作中擔任副主席。Cusson解釋說，該組織在其最近的標準（將于2025年發布）中對鋁結構條款進行了許多修改，部分原因是有更多的參與者參與。他說：“我們關注的是簡單、簡約和高效。例如，我們將在鋁面章節增加一個新的部分，并向設計師提出建議。我們正在加快步伐?！?/p>

2023年10月，Cusson在魁北克市舉行的國際鋁會議（INALCO）上發表了主題演講，該會議由鋁集團AluQuébec和鋁研究中心REGAL組織。在演講中，他談到了加拿大的情況，加拿大正在開發越來越多的人行天橋和汽車橋用鋁項目。除了魁北克省北部的大型項目外，這些開發項目還包括兩座龐式桁架人行天橋和一座人行天橋，80米長的桁架連接到曲梁結構上。此外，AluQuébec正在與工程公司和制造商合作，在未來三年內開發一座完全由鋁制成的橋梁，包括一個連接到鋁梁的橋面。

INALCO會議還提供了許多旨在在新橋梁中生產更多鋁的新想法。這包括一個使公路橋梁更容易制造的開發項目。Cusson表示，該項目可能會發展成為一項國際合作，因?yàn)闀?huì)議吸引了來自瑞典、德國、挪威、荷蘭、意大利、加拿大和美國的代表，這是自20世紀90年代以來首次建立全球科學團體。該小組的一個目標可能是使北美和歐洲之間的設計規范標準化，另一個目標則可能是使相關國家的交通部門更加緊密地聯系在一起。

分擔與開發新解決方案有關的費用，也是一個目標。Cusson說：“共同開發解決方案對每一方都有利。我覺得相關領域的發展水會結束。”

瞄準公路橋梁

公路車輛橋是鋁行業的難點，這僅僅是因?yàn)榻ㄔ齑祟?lèi)橋梁所需的大量鋁。Cusson指出：“隨著鋁面板和攪拌摩擦焊接的使用，我們看到了新的想法，包括現代化的應用。實際上，我們可以為公路車輛橋梁設想新型的解決方案。”

Fafard對此表示贊同，并補充道，在交通部門將鋁材料納入標準材料之前，公路橋梁中使用鋁的游戲規則可能不會改變。它還要求橋梁所有者允許在施工材料的選擇中包括鋁，并考慮到所有權的總成本和材料的環境足跡。該行業現在必須跟進。他說：“我們有標準和設計規則。現在是使用這些設計規則并應用新的解決方案。目前，沒有更多的主要障礙?！?/p>

然而，較小的障礙仍然存在。在世界各地，土木工程項目通常不包括鋁作為結構設計中使用的材料。例如，加拿大只有三個土木工程項目將鋁設計作為選項。

Fafard表示，另一點是，交通部門和私人工程公司的工程師往往不熟悉鋁材料，因此他們傾向于使用鋼設計橋梁。即使規定了鋁，工程師有時也會嘗試用鋼代替鋁。

未來的橋梁

20世紀50年代至70年代，美國和加拿大建造了約66萬座公共道路橋梁。根據美國聯邦公路管理局編制的2021年國家橋梁清單，美國有43000多座橋梁狀況不佳

2023年出臺的《兩黨基礎設施法》將投資400億美元修復和重建國家橋梁。這對鋁來說是一個巨大的機會。通過這項新法律，拜登政府啟動了一項計劃，以改善約15000座公路橋梁，以及不屬于聯邦公路系統的橋梁。橋梁改善計劃預計將花費400多億美元來修復和重建國家橋梁，使其成為“自艾森豪威爾時代州際公路系統建設以來最大的橋梁專項投資”

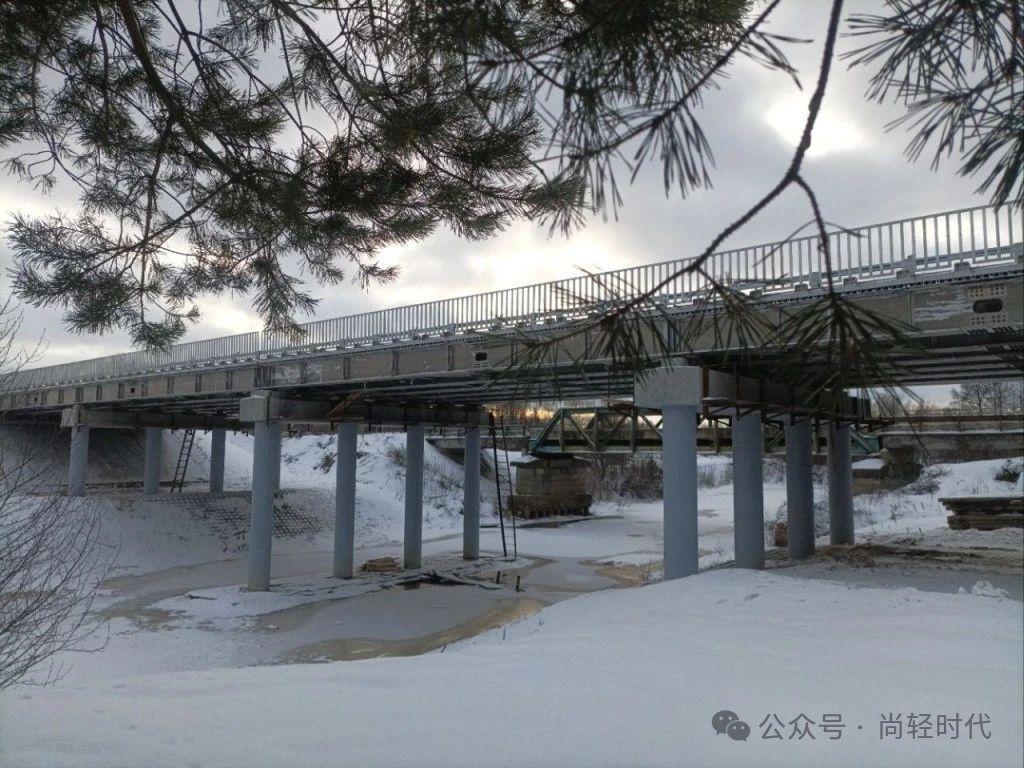

與此同時，俄羅斯鋁業協會宣布開通該國第一座鋁路橋。該橋長72米，位于Tolokontsevo–Mogiltsy高速公路上。跨度和正交異性板均由鋁合金制成。該橋梁結構包括四個鋁跨度結構，每個跨度為18米，并使用攪拌摩擦焊接連接。

事實上，鋁在橋梁中的應用前景光明。Cusson總結道：“未來幾年，我覺得對我們來說將是激動人心的?！?/p>

（作者：Kevin Widlic，原載于Light Metal Age,尚輕時代編譯）

參考文獻：

1.“Designing a Traffic Barrier Anchorage System for Aluminum Bridge Decking,”Light Metal Age,October 2019,pp.12-13.

2.“Opportunities for Extruded Aluminum Alloy Shapes in Restoration of Aging Bridge Decks,”Light Metal Age,June 2008,pp.12-17.

3.“Deploy-Ready Aluminum Bridge Decking,”Light Metal Age,August 2019,pp.30-33.

4.“An Aluminum Extruded Bridge is Born,”Light Metal Age,April 2018,pp.32-33.

5.Cusson,Benoit,“Modern Applications and Construction Details for Aluminium Bridges,”P(pán)resented at INALCO,Quebec,Canada,October 11–13,2023.

6.“Bridges:2021 Infrastructure Report Card,”American Society of Civil Engineers,2021.

7.“Fact Sheet:President Biden,Vice President Harris,Senior Administration Officials Kick Off 2023 Implementing Bipartisan Infrastructure Law,”The White House,January 4,2023.

8.“The First Aluminium Road Bridge in Russia Opens for Traffic,”Aluminium Association of Russia,December 28,2023.
