一、引用格式

　　劉鵬程,彭炳鋒,劉寒龍,等.基于神經網絡的6063鋁型材擠壓工藝多目標優化[J].中南大學學報(自然科學版),2025,56(03):881-890.

　　LIU Pengcheng,PENG Bingfeng,LIU Hanlong,et al.Multi-objective optimization of extrusion process for 6063 aluminum profile based on neural network[J].Journal of Central South University(Science and Technology),2025,56(3):881-890.

　　二、研究背景

　　鋁型材由于具有強度中等、密度小、耐腐蝕、導熱導電性能好等優點，被廣泛應用于建筑、交通運輸、汽車、船舶等領域。在工業鋁型材消費持續增長、產品結構日益復雜的背景下，各領域?qū)︿X型材產品的力學性能、形狀、尺寸、表面光澤度、均勻性等提出了更高的要求。隨著計算機技術的快速發展，數值模擬與人工智能技術的融合為鋁型材擠壓工藝參數優化和模具結構優化提供了新的解決方案。然而，目前的研究大多集中于通過優化速度場來改善型材的形狀尺寸精度，針對溫度場不均勻性問題的研究相對較少，尤其是基于多目標優化的系統性研究更為稀缺。

　　鑒于此，本研究為了有效解決6063鋁型材溫度和組織不均勻問題，采用GABP(genetic algorithm back propagation)神經網絡對實驗數據進行擬合訓練，建立工藝參數和成形質量之間的映射關系。依據此模型，采用非支配排序遺傳算法(non-dominated sorting genetic algorithm,NSGA-Ⅱ)得到雙目標Pareto前沿解，實現鋁型材出口橫截面溫度均勻性的多目標優化。

　　三、文章亮點

　?。?）6063鋁合金型材組織與性能均勻性分析及擠壓過程仿真模擬。系統研究了6063鋁型材橫截面不同區域晶粒組織分布均勻性和力學性能差異性，同時針對型材建立有限元擠壓模型，分析擠壓過程合金的變形規律，揭示組織與性能分布不均勻的機理。

　?。?）采用多目標優化方法對擠壓工藝參數進行優化。以型材在擠出?？跈M截面的平均溫度Tav和溫度標準差SDT作為優化目標，基于神經網絡和數值模擬對其工藝參數(擠壓速度、坯料預熱溫度、模具預熱溫度和擠壓筒預熱溫度)進行優化，確定最優的工藝參數組合；采用有限元模擬和實際生產驗證優化結果的準確性和可靠性。

　　四、圖文解析

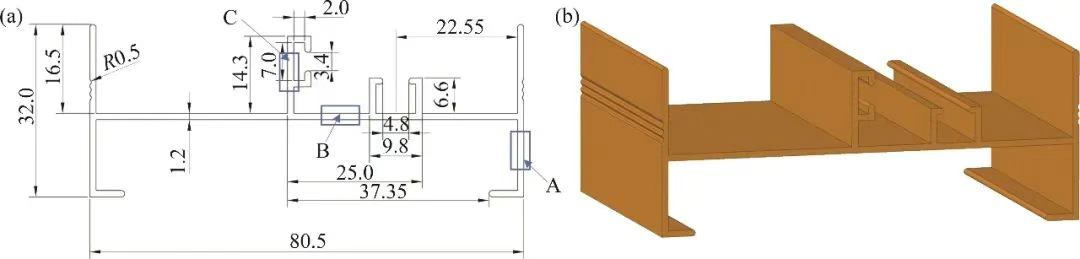

　　本文選擇的型材是一種典型的6063鋁合金實心工業型材，壁厚為1.2 mm，其橫截面及3D圖如圖1所示。選取型材中段的3個區域A、B和C(圖1(a))，試樣分為兩組:第一組為擠壓態試樣，第二組為擠壓后再進行200℃×3 h人工時效處理的試樣。

圖1 6063-T5鋁合金薄壁實心型材

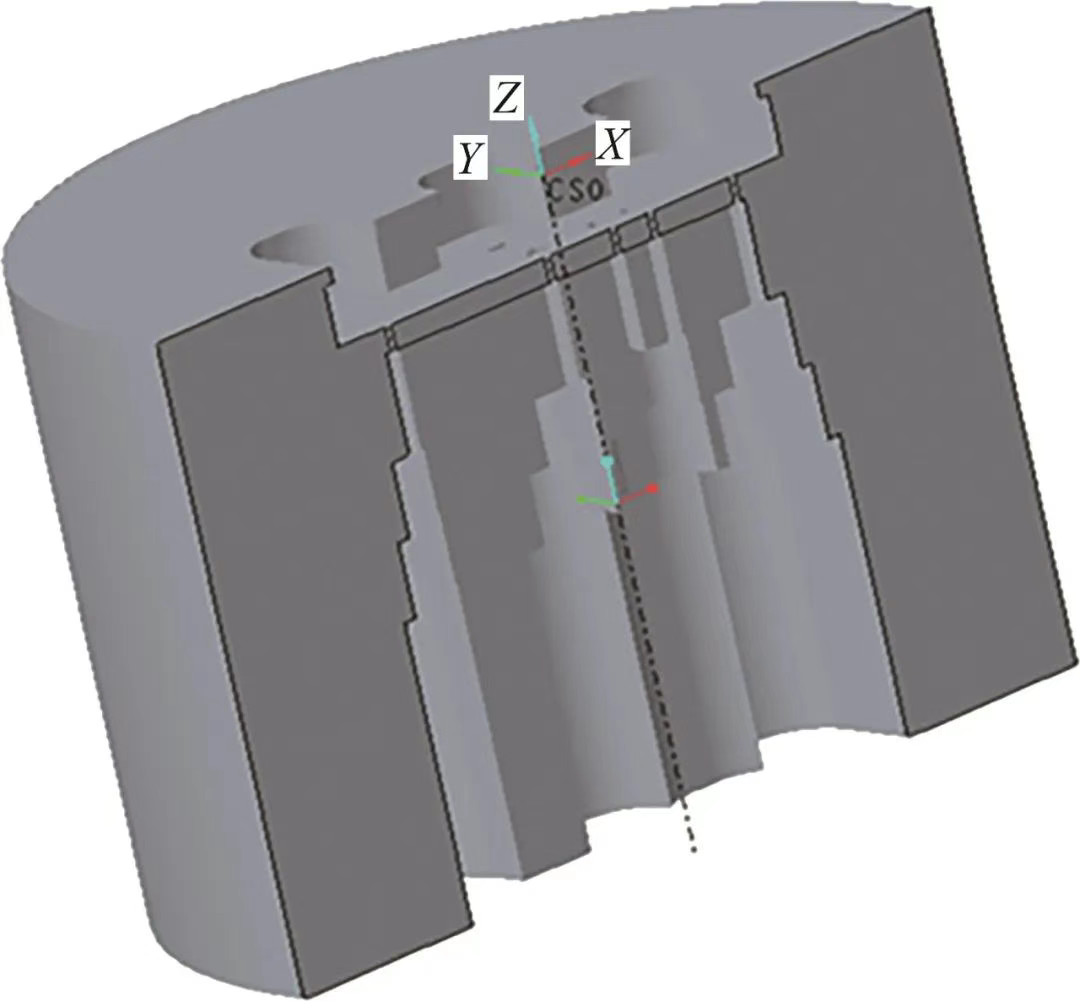

　　圖2所示為擠壓模具的三維模型，模具外形直徑×高度為180 mm×130 mm。在Creo軟件中建立幾何模型，導出格式為.stp的文件。將導出的.stp文件導入Qshape模塊中，檢査修正后生成模具有限元網格，并依次設置擠壓筒直徑、工作帶長度等擠壓參數，生成坯料的有限元網格。模具網格數量為1 368 345個，坯料網格數量為3 489 450個。根據企業提供的實際數據，采用正向擠壓時，有限元建模的初始擠壓工藝參數如表1所示，模具和坯料之間的摩擦邊界條件采用Levanov摩擦定律描述，Levanov系數為1.25，摩擦因數為1。根據經驗，鋁錠坯與擠壓工模具的熱傳導系數設定為30 000 W/(m2·K)。

圖2擠壓模具的三維模型

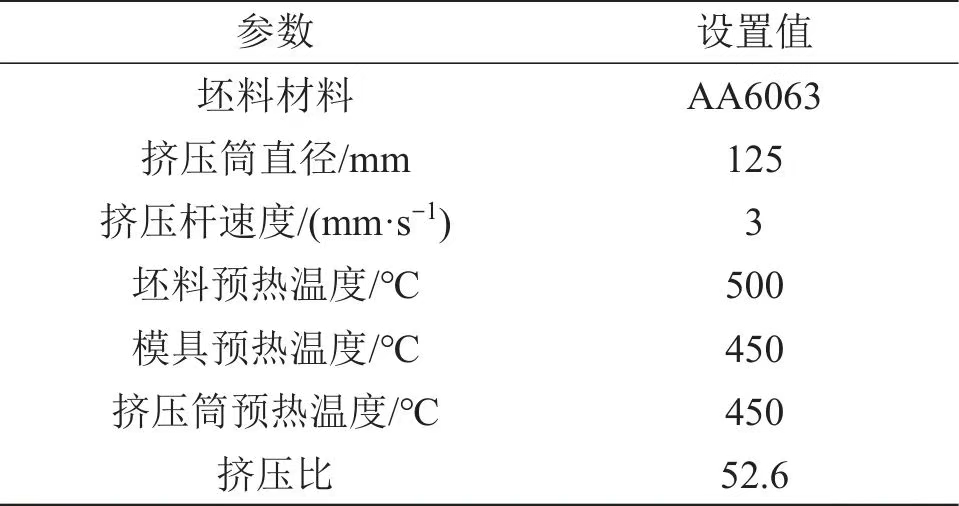

表1擠壓模擬參數

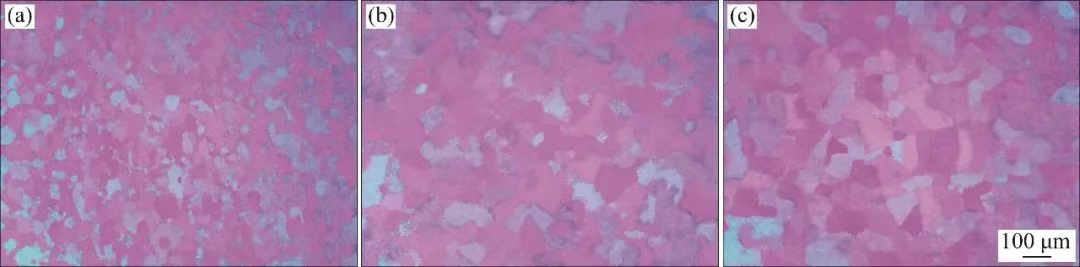

　　型材3個區域的擠壓態和時效態兩組試樣的金相組織分別如圖3和圖4所示。從圖3、圖4可以看到：A、B和C這3個區域的顯微組織在時效前后都有明顯變化，邊部支片的A區域晶粒粒徑最小，擠壓態平均粒徑為47.3μm；中部支片的C區域晶粒粒徑最大，擠壓態平均粒徑為57.8μm。因時效溫度較高(200℃)，時效之后A區域晶粒平均粒徑增大到52.8μm,C區域平均粒徑增大到64.7μm，筋板中部的B區域的晶粒平均粒徑由擠壓態的56.9μm增大到時效態的61.5μm。

(a)A位置;(b)B位置;(c)C位置

圖3不同區域的6063鋁型材擠壓態金相組織

(a)A位置;(b)B位置;(c)C位置

圖4不同區域的6063鋁型材時效態金相組織

　　圖5所示為初始擠壓工藝下的型材擠出截面的流速分布模擬云圖。從圖5可以看出:型材不同區域的擠出流速分布存在一定的不均勻性，型材左側金屬流速明顯比右側金屬流速小，差值為5 mm/s左右。采用Qform自帶的截面速度場分析模塊，計算得到其流速標準差為1.06，型材截面流速分布較均勻。流速場的不均勻性將引起擠出型材產生形狀畸變，導致型材彎曲、扭曲等變形，嚴重時導致堵模，使擠壓過程無法實現。

圖5初始擠壓工藝對應的型材擠出截面速度分布云圖

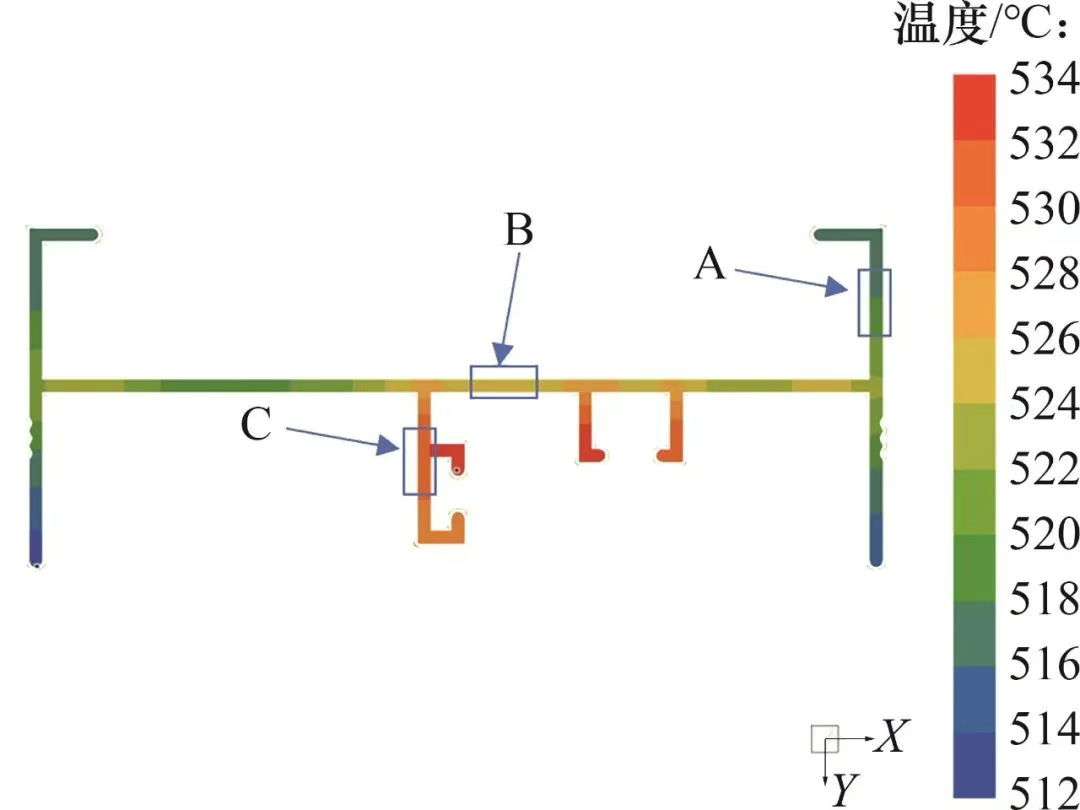

　　圖6所示為初始擠壓工藝下型材擠出截面的金屬溫度分布的模擬云圖。從圖6可以看出:型材不同區域擠出?？诘臏囟确植即嬖谳^明顯的不均勻性;型材橫截面上的溫度分布特點是型材中間部分的溫度較高，中部支片C區域的溫度最高為533.8℃，往兩邊部分溫度逐漸降低，溫度最低為512.9℃，橫截面最大溫差約20.9℃。采用Qform自帶的截面溫度場分析模塊，計算得到其溫度標準差DsDT為5.33℃，溫度不均勻性較明顯。A、B、C這3個區域溫度也存在明顯差異。

圖6初始擠壓工藝對應的型材擠出截面溫度分布云圖

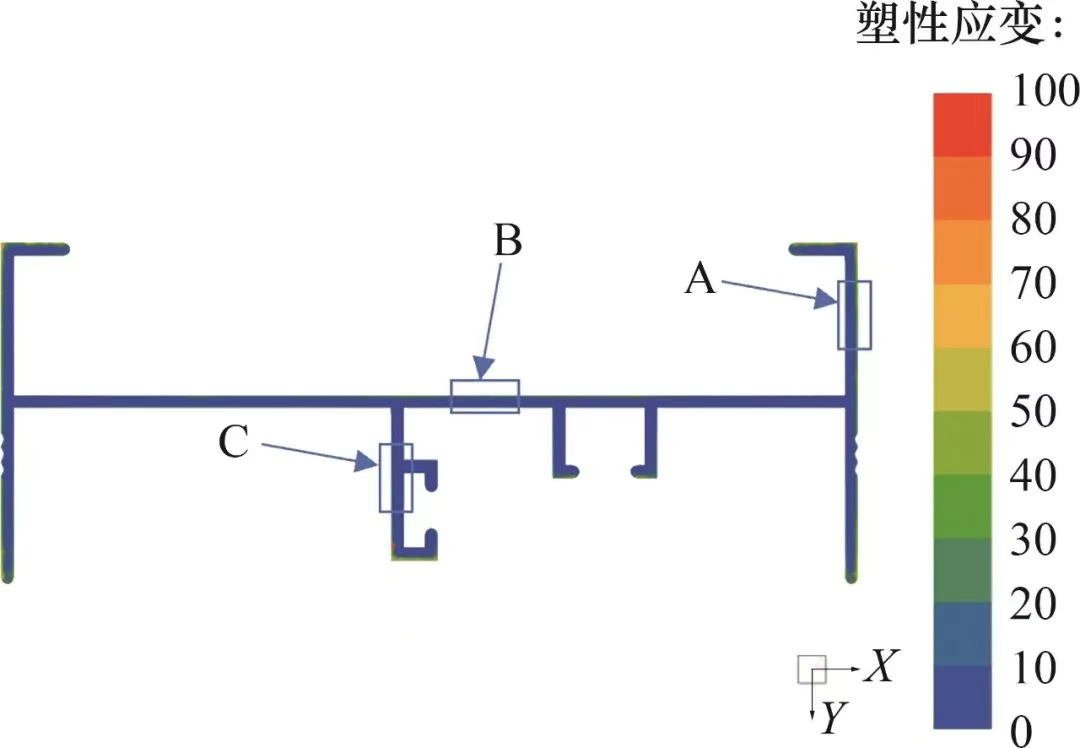

　　圖7所示為初始擠壓工藝下型材擠出截面的等效應變分布的模擬云圖。從圖7可以看出:型材橫裁面區域的不同點的等效應變分布較均勻；A、B和C這3個區域中每個點的等效應變均在4.2~5.8之間，差異很小。

圖7初始擠壓工藝對應的型材擠出截面等效應變分布云圖

　　擠壓產品的組織不均勻主要與擠壓過程的變形不均勻和溫度不均勻有關，而擠出速度場不均勻主要影響擠出型材的形狀。變形程度的不均勻性可用等效應變表示。上述仿真模擬結果表明，A、B和C這3個區域中每個點的等效應變差異很小，但不同區域的溫度差異較明顯。因此，可以判斷造成型材晶粒組織不均勻的主要原因是溫度分布不均勻。因擠壓變形溫度較高，在擠壓過程中，6063鋁合金通常會發生動態再結晶，在擠出模口至淬火冷卻的間隔還會繼續發生靜態再結晶。邊部支片A區域的擠壓溫度較低，再結晶和晶粒長大不充分，因此，晶粒粒徑較小;筋板中部B區域和中部支片C區域的溫度較高，再結晶和晶粒長大較充分，導致晶粒粒徑較大。晶粒粒徑不同會影響型材后續的陽極氫化效果，導致鋁型材陽極氧化后表面出現色差或組織條紋，不僅影響美觀，嚴重時甚至使產品報廢。

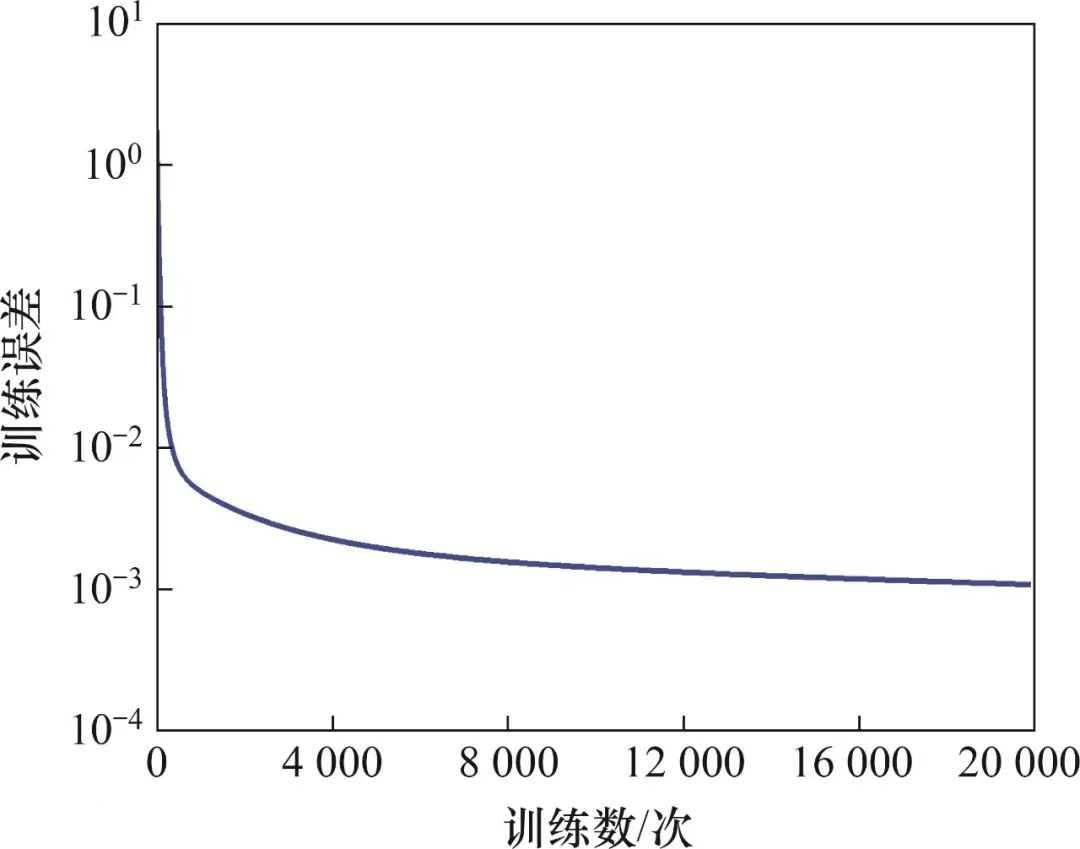

　　使用神經網絡對鋁型材擠壓工藝參數進行優化。訓練迭代過程如圖8所示。從圖8可見：剛開始訓練時，訓練誤差減小很快；隨著訓練次數增加，訓練誤差減小速度逐漸減小，18 000次之后訓練誤差基本不變。經計算，訓練集、驗證集、測試集的擬合優度R分別為0.997 0、0.994 1和0.992 5，這表明本文建立的神經網絡模型具有很高的預測精度。

圖8 GABP神經網絡訓練過程

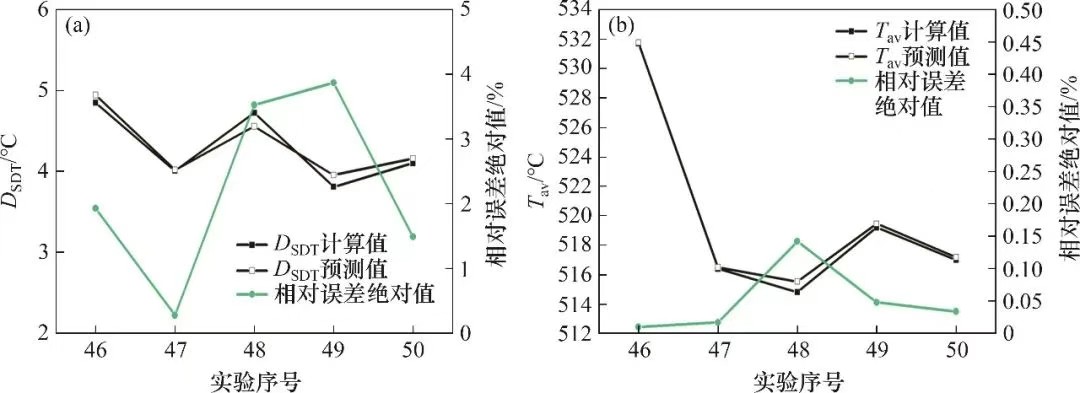

　　圖9為測試集的預測結果，為了反映預測值和計算值的偏離程度，相對誤差取絕對值。從圖9可見:溫度標準差DSDT的測試集最大相對誤差絕對值為3.87%，最小相對誤差絕對值為0.27%，平均相對誤差絕對值為2.22%，平均溫度Tav的測試集最大相對誤差絕對值為0.14%，最小相對誤差絕對值為0.02%，平均相對誤差絕對值為0.05%，兩者的相對誤差絕對值均較小，表明所建立的GABP神經網絡模型具有較強的泛化能力，能夠很好地預測型材出口橫截面的溫度及其均勻性。后續使用GABP預測模型進行多目標優化。

(a)DSDT(b)Tav

圖9測試集預測結果

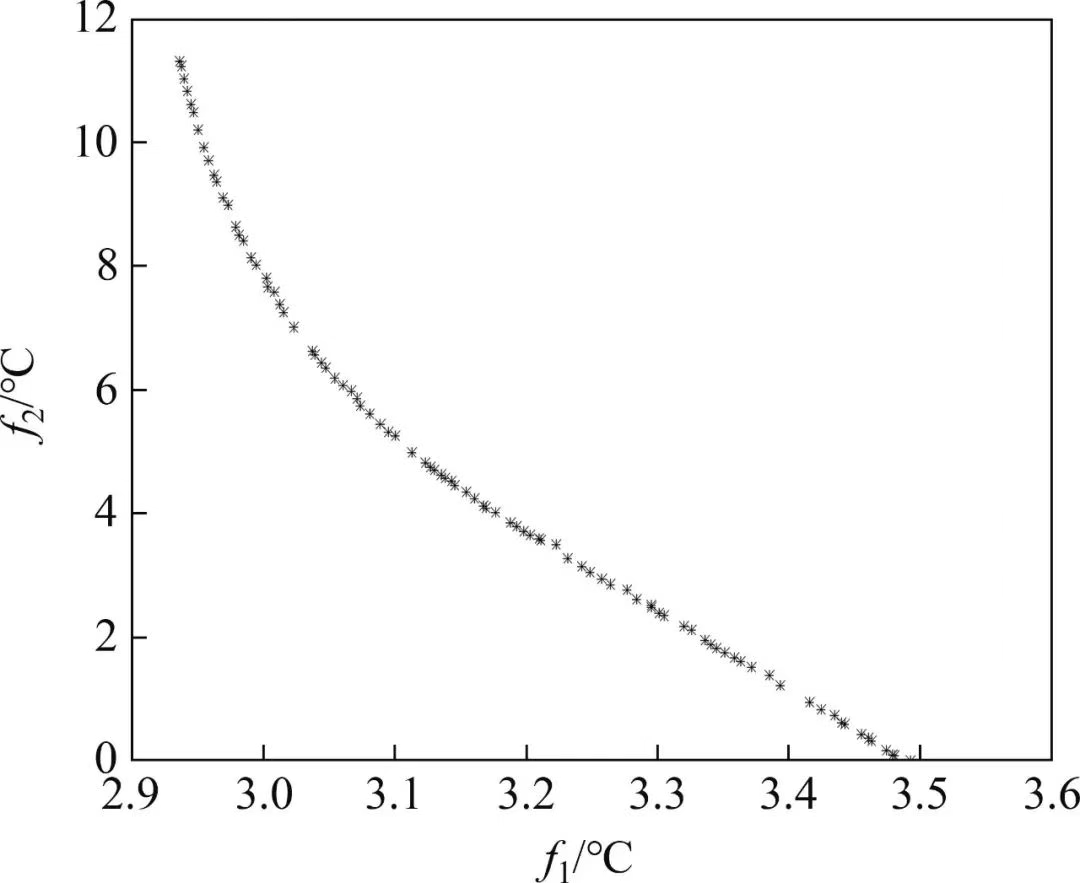

　　圖10所示為2個優化目標的Pareto前沿解。綜合考慮型材出口溫度及其均勻性，最后選取的最優擠壓工藝參數如下：擠壓速度為3.73 mm/s，坯料溫度為474.1℃，模具預熱溫度為469.9℃，擠壓筒預熱溫度為456.8℃。按此工藝預測的型材出口橫截面的溫度Tav為520℃，與目標溫度相吻合，此時，DSDT為3.49℃，為樣本范圍內的最小值。

圖10 Pareto前沿解

　　為了驗證優化結果的可靠性，采用優化之后的擠壓工藝參數(擠壓速度為3.73 mm/s、坯料溫度為(474.1±2)℃、模具預熱溫度為(469.9±2)℃、擠壓筒預熱溫度為(456.8±2)℃)對該鋁型材擠壓成型。在時效態型材的中段同樣選取3個區域(A、B和C)進行金相組織觀察，如圖11所示。對比圖11和圖4可以看到：優化后，A、B和C這3個區域的晶粒粒徑差異更小，定量測定得到A、B和C這3個區域的晶粒粒徑分別為59.8、62.7和65.1μm，不同區域晶粒粒徑最大差值從優化前的11.9μm減小到5.3μm，均勻性大幅度提高。

(a)A位置;(b)B位置;(c)C位置

圖11優化后不同區域的6063鋁型材時效態金相組織

　　五、研究結論

　　（1）基于GABP神經網絡建立的擠壓工藝參數與型材平均溫度Tav、溫度標準差DSDT的映射模型具有較強的泛化能力和預測能力。

　?。?）經NSGA-Ⅱ算法優化獲得的擠壓工藝參數如下：擠壓速度為3.73 mm/s，坯料溫度為474.1℃，模具預熱溫度為469.9℃，擠壓筒預熱溫度為456.8℃。與初始擠壓方案對比，采用優化擠壓工藝使最大溫差從21℃下降到14℃，DSDT從5.33℃下降到3.32℃，晶粒粒徑最大差值從11.9μm減小到5.3μm，型材溫度和晶粒組織均勻性得到有效提升。
