摘要

AA 6014 合金噴漆烘烤后的拉伸試驗表明，與常規預時效（僅 PA）相比，包括 SA 和 PA 在內的增強型預時效（在固溶處理和常規預時效（PA：85°C，數小時）之間進行額外的短時峰值時效處理（SA：180 至 220°C，數十秒））可以顯著改善烤漆反應。為了解釋這一現象，采用正電子湮滅壽命譜、電阻率測量、差示掃描量熱法、透射電子顯微鏡、原子探針斷層掃描和 MatCalc 計算，以確定不同時效階段的微觀組織結構變化。研究發現，淬火后存在的過量空位有助于SA過程中聚集體的快速成核，這些聚集體在隨后的PA過程中生長，并在涂裝烘烤過程中因化學成分相似而易于轉化為β”沉淀物。密集分布的β”沉淀物被認為是涂裝烘烤強度提升的原因，因其能有效阻礙位錯運動。

1. 引言

6xxx 鋁合金由于其低密度、優異的成形性和耐腐蝕性，被廣泛應用于汽車工業的封閉面板和結構部件。制造過程涉及一系列步驟，首先是在工廠進行固溶處理 (SHT) 和淬火，然后將材料沖壓成所需形狀，并進行油漆烘烤 (PB) 熱處理（相當于人工時效，AA），以通過沉淀硬化提高強度。由于運輸和儲存的原因，在淬火和成形之間，幾乎不可避免地需要在室溫（RT，相當于自然時效，NA）下儲存數月之久，因此，工業用 Al-Mg-Si 合金在 PB 后的強度響應或噴漆烘烤（PB）越來越受到 NA 的“負面影響”^[1]。由于 NA 團簇（“NA 期間形成的團簇”）不能作為針狀β"（即 PB 上的主要強化沉淀物）的有效前驅體^[2]。

通過以下方法可以提高 PB 期間的強度響應：(1) 預時效 (PA)，促進作為主要強化相 β" 的成核點的團簇形成^[3]； (2) 預應變處理，該處理可形成位錯，促進異質成核^[4]；(3) 添加微合金元素如銅，以獲得強化相更細小的組織結構^[5]。為了進一步改善基于最常用的 PA 處理的 PB 響應，在連續退火工藝中增加了 SHT 和傳統預時效 (PA) 之間的峰值失效 (SA) 步驟，我們對增強預時效（即 SA+PA）處理進行了試驗，結果表明，所研究的商用 AA 6014 合金的 PB 提高了31%。該處理方法也可應用于其他 6xxx 鋁合金，其具體特點完全符合汽車行業對用于ABS（車身板材）鋁合金的要求，即PB前盡可能低的屈服強度以提升成形性，PB后盡可能高的屈服強度以實現輕量化和安全性。在將這種用于調節Al-Mg-Si合金中簇聚和沉淀的新設計策略應用于實際工業生產之前，有必要研究簇聚動力學和空位動力學的控制因素。

本研究的主要目標是通過原位和非原位實驗，提升對Al-Mg-Si合金在SA+PA或僅PA和AA過程中的聚集與沉淀動力學的理解。實驗結果通過引入MatCalc的理論計算進行了驗證。

2. 實驗

采用中鋁公司的商業AA6014合金，其成分為0.63wt.% Mg、0.61wt.% Si（以及0.17wt.% Fe、0.13wt.% Mn、0.06wt.% Cu、0.03wt.%Ti）。圖1為所研究樣品的熱處理歷史。相應的熱處理包括固溶熱處理（SHT：在空氣爐中 540°C/1 小時）、冰水淬火、快速轉移樣品（幾秒鐘內）進行峰值失效（SA：在油浴中140至250°C，最長5 分鐘）、快速轉移樣品（幾秒鐘內）進行常規預時效（PA：在油浴中 85°C/8小時）、自然二次時效（NSA：20°C/7天）以及最終的油漆烘烤（PB：在油浴中185°C/20分鐘）。

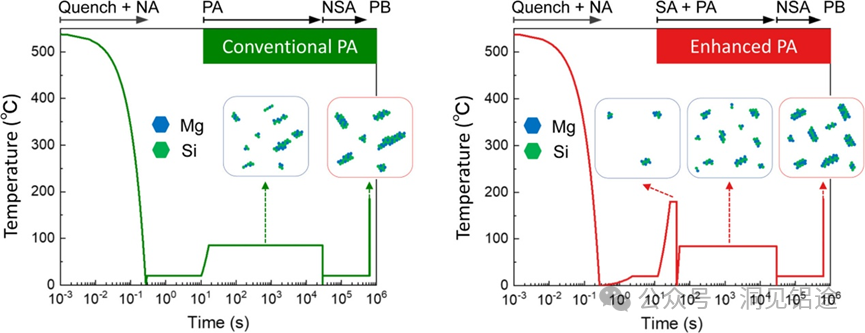

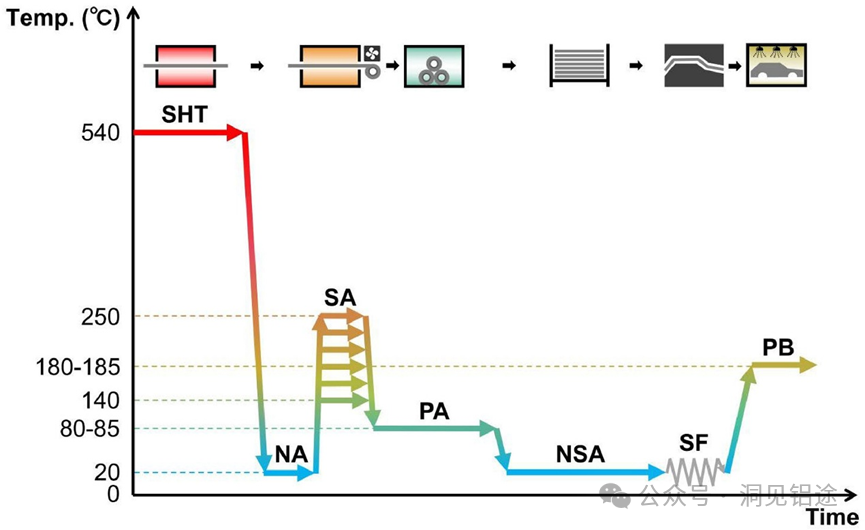

圖 1. 汽車面板生產示意圖（上）和所研究合金的相應溫度曲線（下）

SHT—固溶處理、NA—自然時效、SA—突發時效、PA—預時效、NSA—自然二次時效、SF—沖壓成形、PB—油漆烘烤

3. 圖文結果

圖2. (a) 不同SA處理（不同時間和溫度）的樣品在85°C下恒溫PA 8小時后，再于室溫（NSA）儲存7天，其涂裝烘烤過程中的屈服強度變化ΔPB

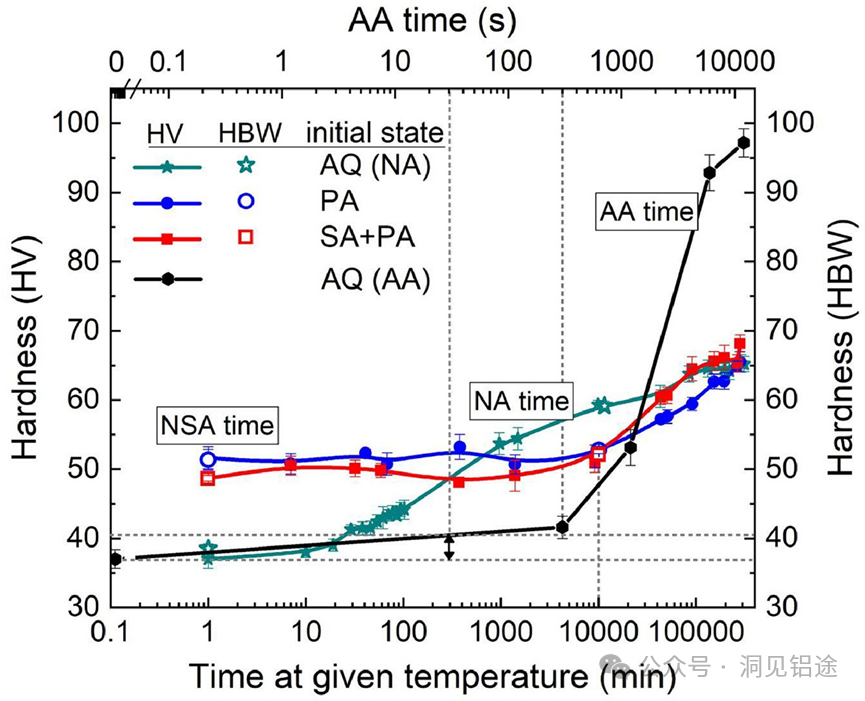

圖3. NA過程淬火狀態（AQ）的硬度，以及NSA過程中SA+PA或PA處理后的硬度

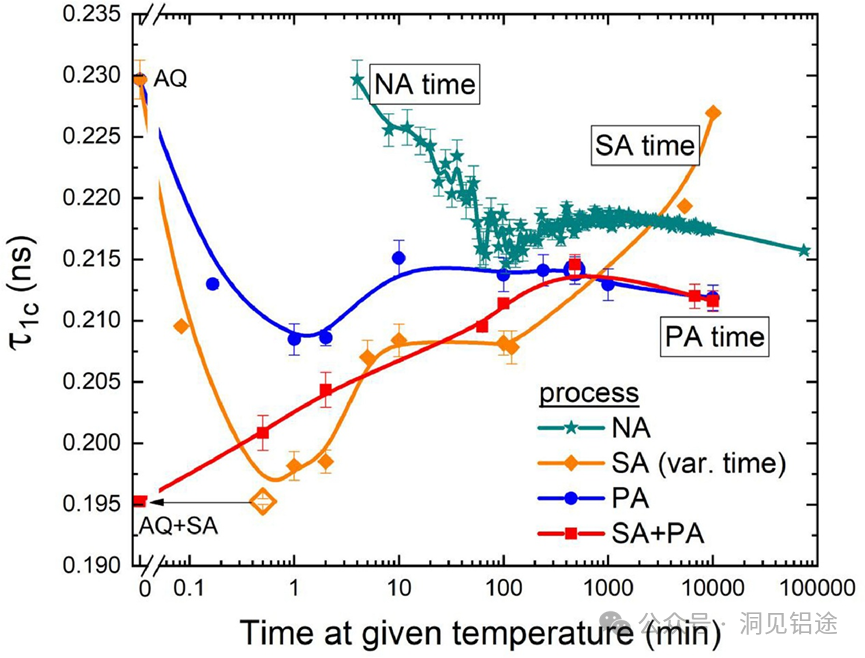

圖4. 淬火（AQ）后不同階段的NA（綠色星號）和單獨的SA（30秒及其變體，橙色菱形）或PA（藍色球體）中單組分正電子壽命τ1c。PA在先前SA持續30秒后的演變情況也給出（紅色正方形）

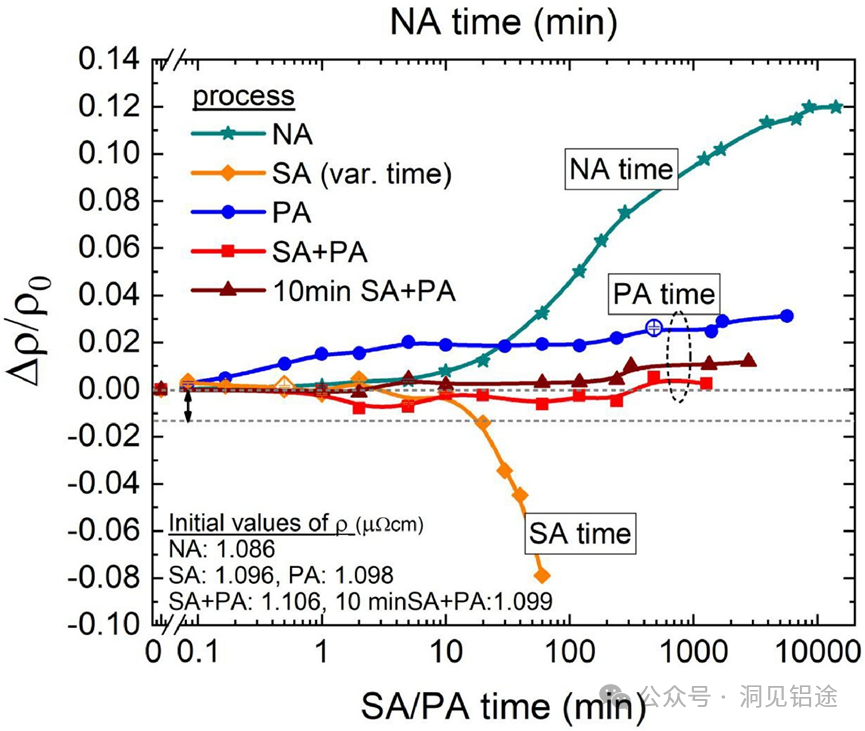

圖5. 相對電阻率變化

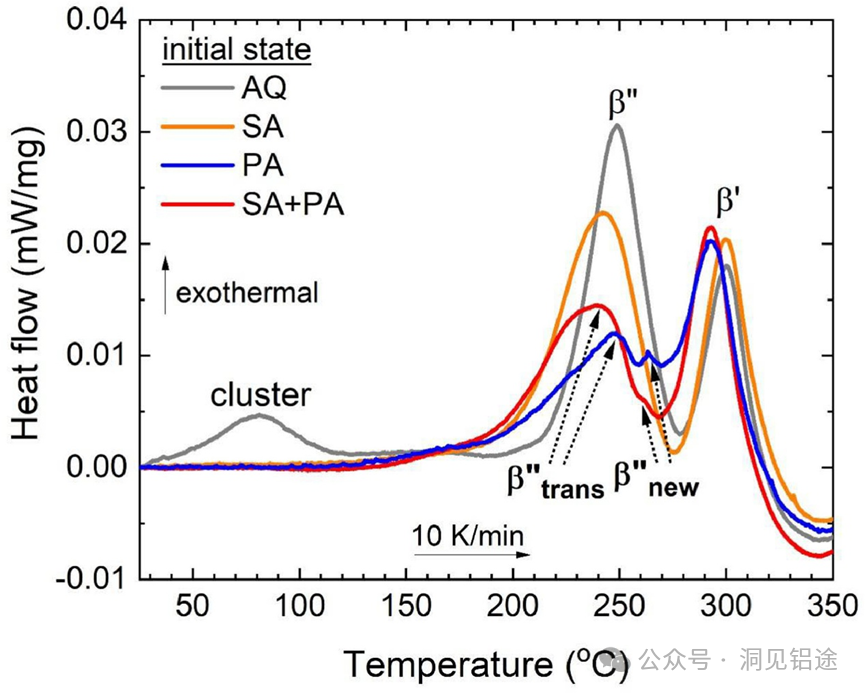

圖6. 以10 K/min升溫速率下不同制備方式樣品的DSC曲線。3.6. 透射電子顯微鏡

圖7. 經(a,b) 20分鐘PB處理和(c,d) 40分鐘PB處理后的明場TEM微觀圖像。先前熱處理?xiàng)l件為：(a,c) SA+PA+7天NSA；(b,d)先前PA+7天NSA

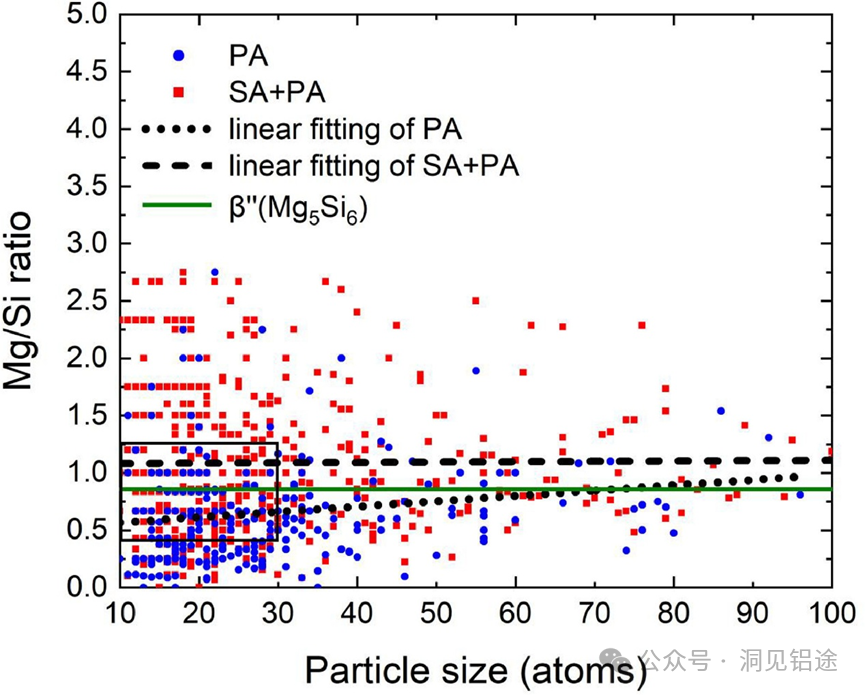

圖8. 兩種APT分析結果，樣品分別經過SA+PA或PA（無PB）處理

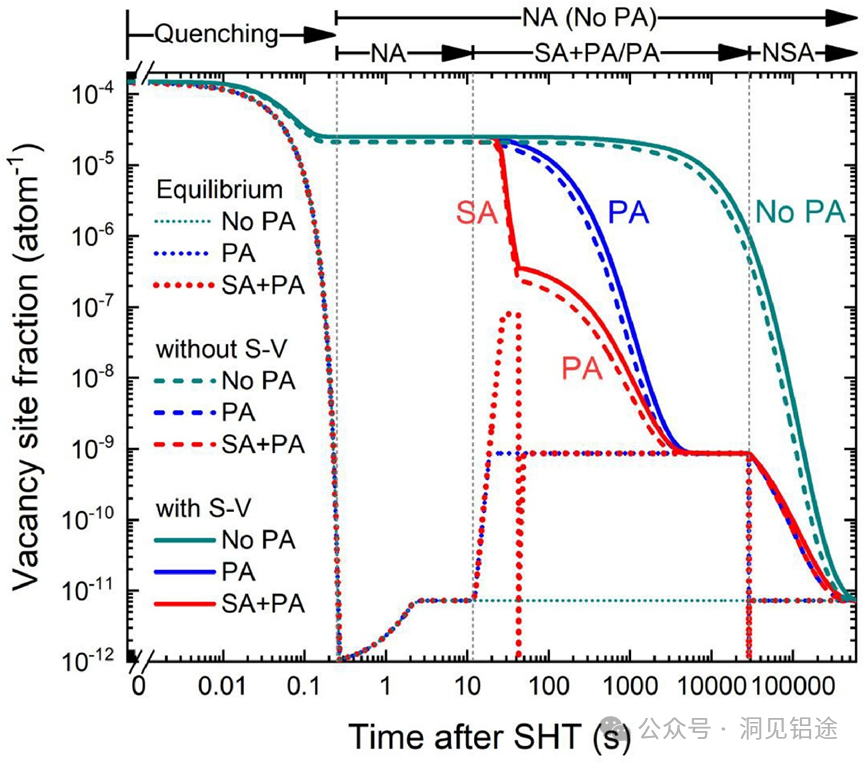

圖9. 固溶處理后空位位點分?jǐn)?shù)的演變，包括冰水淬火、20°C下10秒的NA（樣品制備和轉移）、進一步的NA（無PA）、PA+NSA、SA+PA+NSA過程

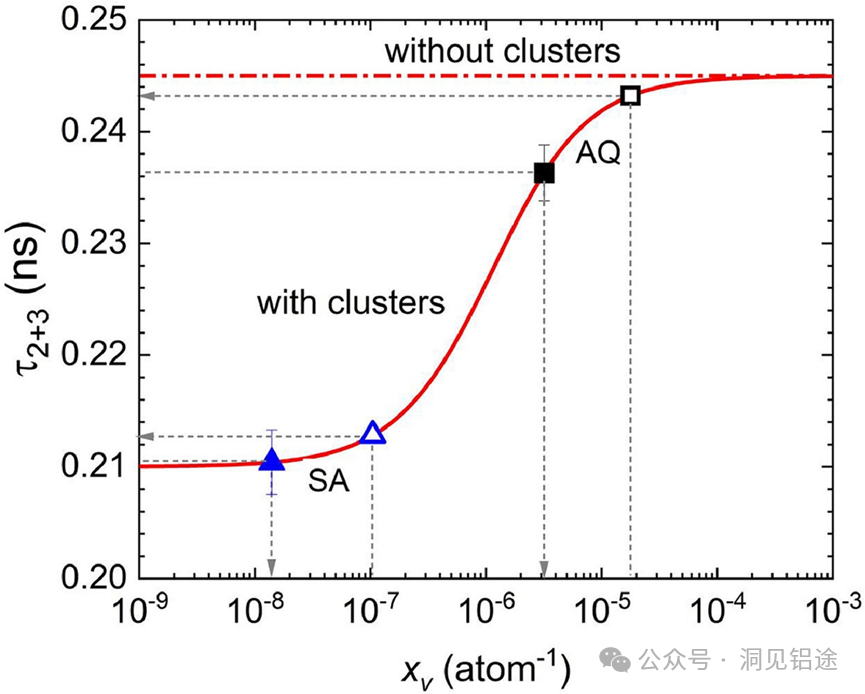

圖10. 由恒定團簇貢獻和變量空位位點分?jǐn)?shù)引起的缺陷相關正電子壽命成分

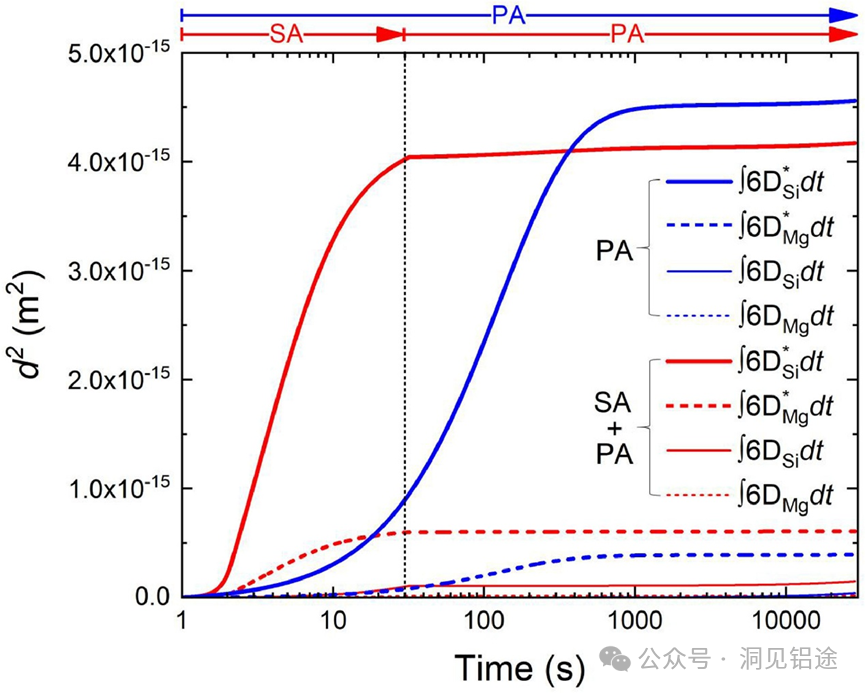

圖11. 鎂和硅的平均平方擴散長度隨時間的變化，藍色和紅色曲線分別對應PA和SA+PA處理，實線和虛線分別對應硅和鎂。粗細表示過量空位（帶*）或平衡空位（不帶*）位點分?jǐn)?shù)的相應貢獻

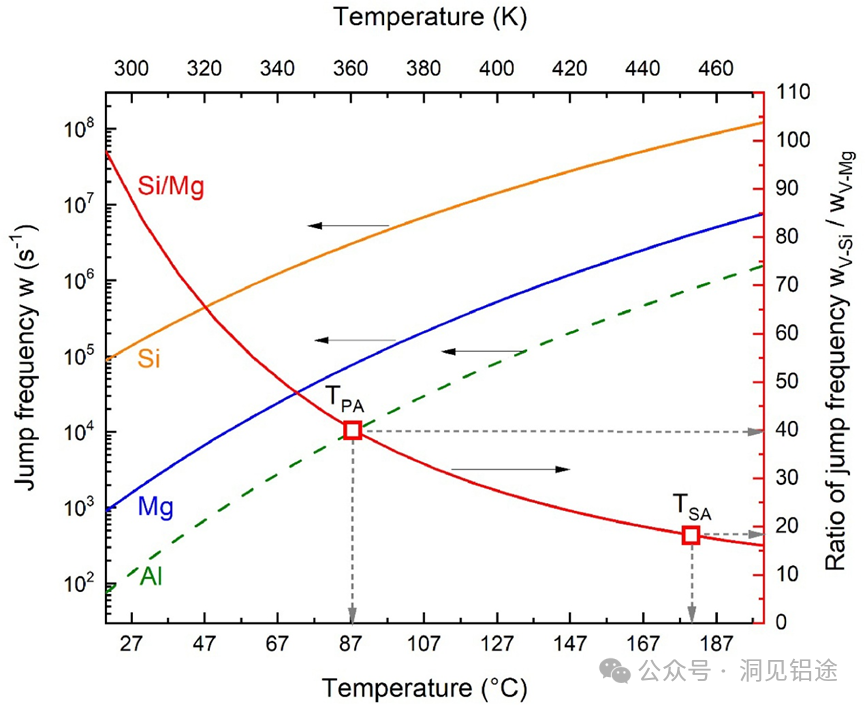

圖12. 不同溫度下與Al、Mg或Si原子相關的空位跳躍頻率wi。紅色曲線（右側y軸）顯示了wV-Si與wV-Mg的比值

4. 結論

在常規預時效之前增加峰值失效（SA）可提高商業AA6014合金的PB響應。在 180°C下進行30秒的SA可使PB響應提高 27%。

1.?與沒有SA 的常規PA相比，淬火后的大部分過?？瘴辉趲酌腌妰?nèi)迅速促進SA 團簇的成核。

2.?SA 后的狀態允許在PA過程中形成團簇的精細分布，這些團簇中的Mg含量比直接在固溶處理后預時效的合金中的Mg含量更高。

3.?在NSA和PB過程中，SA+PA促進了團簇向β"相轉變。
