涂料制造行業VOCs設備泄漏特征

　　小E前期對LDAR技術的定義、發展歷程及實施步驟等基本情況進行了介紹，本期小E聚焦涂料制造行業，分析其VOCs泄漏規律特征及LDAR實施現狀，以期為涂料制造行業VOCs無組織排放精細管控提供參考和借鑒。

　　研究對象

　　選取上海、江蘇、浙江、廣東等省市的10家涂料制造企業作為研究對象，生產的產品類型涵蓋水性涂料、油性涂料、粉末涂料、固化劑、稀釋劑、及樹脂等；生產規模在1~10萬t/a之間。

　　基本情況分析

　　?密封點數量分布

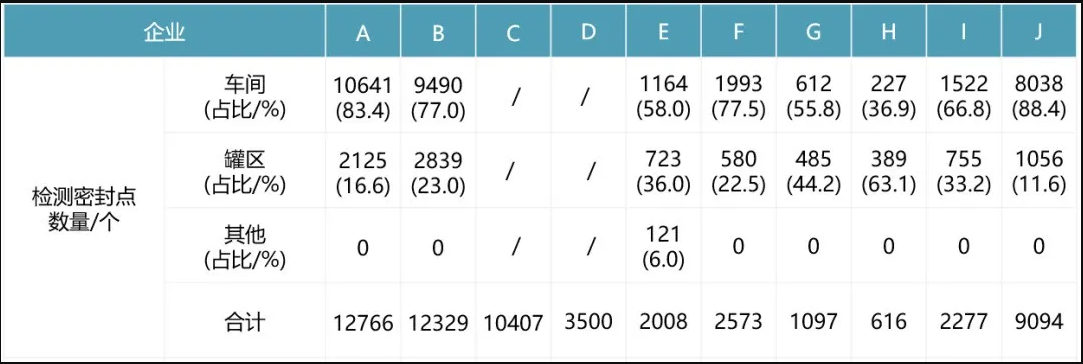

　　涂料制造企業的設備密封點主要來自生產車間和儲罐罐區。通過對10家企業的密封點梳理統計（如下表所示），發現一般涂料制造企業的密封點數量大約在幾百到上萬的范圍。10家企業中密封點數量最少的為616個，最多的為12766個，平均數量為5667個。和其他需要實施LDAR的典型行業相比，涂料制造行業密封點的平均數量相對較少。

　　從密封點的空間分布來看，車間是密封點的主要來源。10家企業中，除C、D企業由于在建檔時并未區分車間和罐區，無法獲得對應的數據外，剩余8家企業車間密封點的數量占比為36.9%~88.4%，平均為78.8%；罐區密封點的數量占比為11.6%~63.1%，平均為20.9%。

　　?密封點類別分布

　　在涂料制造行業，涉及LDAR泄漏的密封點從數量上主要以法蘭為主，約占62.6%，占絕對的主導地位；其次依次為閥門、連接件、開口管線、攪拌器、泵和其他類別，對應占比依次為20.3%、12.5%、3.3%、0.7%、0.4%和0.2%。案例中H企業法蘭數量為0，不符合實際經驗，經核實系在建檔時將法蘭歸入了連接件。10家企業受檢密封點類別分布統計結果見下表。

　　?密封點介質分布

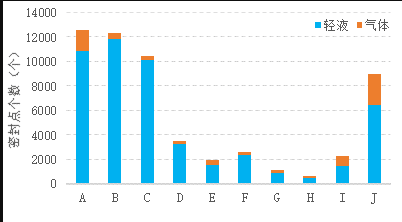

　　從介質類型來看，涂料行業密封點以液體密封點為主，平均來看，10家企業中輕液體介質密封點占87.5%，氣體介質密封點占12.5%，均沒有重液體密封點。

　　行業企業密封點介質分布

　　泄漏情況分析

　　?總體情況

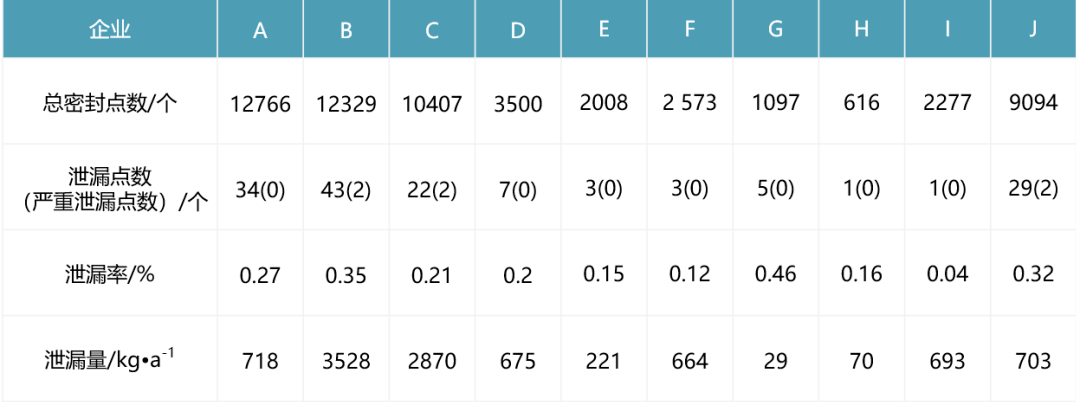

　　研究以GB 37822—2019中重點區域泄漏認定濃度（氣態VOCs物料和揮發性有機液體2000ppm，其他介質500ppm）作為泄漏定義值，同時以10000ppm作為嚴重泄漏定義值，分析不同企業VOCs泄漏情況，結果見下表。

　　10家企業的泄漏率水平在0.04%~0.46%之間，平均值為0.27%。嚴重泄漏點數極少，10家企業合計為6個，占總密封點數的0.01%，即萬分之一的水平。

　　?不同設備類型的泄漏及貢獻水平

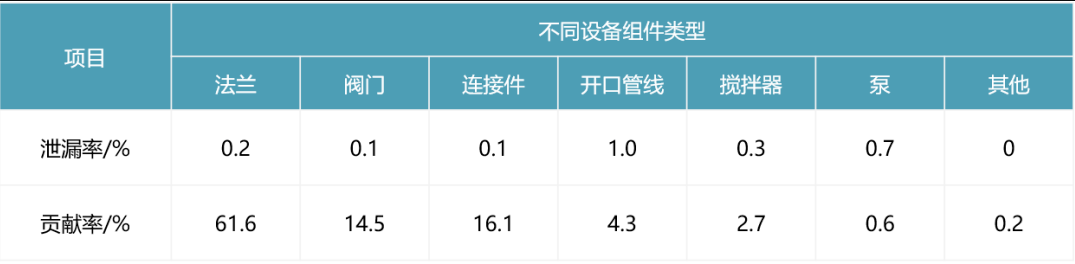

　　在幾種設備組件類型中，開口管線和泵的泄漏率相對較高，分別為1.0%和0.7%，均超過0.5%，其次為攪拌器，平均泄漏率為0.3%，法蘭的平均泄漏率為0.2%。結合以上的分析可知，法蘭雖然數量龐大，但泄漏率低；開口管線、泵、壓縮機雖然數量較少，但相對泄漏率較高。

　　在涂料制造行業VOCs泄漏環節中法蘭貢獻率最高，占比61.6%。其次是連接件和閥門，排放貢獻分別占比16.1%，14.5%。開口管線、攪拌器、泵等其他類型設備組件排放貢獻合計僅占7.8%。
