電話 | 暫無! | 手機(jī) | 暫無! |
---|---|---|---|
聯(lián)系人 | 暫無! | 地址 | 暫無! |
電話 | 暫無! |
---|---|
手機(jī) | 暫無! |
聯(lián)系人 | 暫無! |
地址 | 暫無! |
通過熱機(jī)械處理實現(xiàn)新型Al-Zn-Mg-Cu-Y-Cr合金的高強(qiáng)度和塑性
【背景和問題】
7xxx系列鋁合金因高強(qiáng)度而被廣泛應(yīng)用于航空航天和汽車工業(yè)。然而,高鋅含量鋁合金在鑄造過程中易出現(xiàn)缺陷,且單純增加鋅含量難以兼顧強(qiáng)度和塑性。為解決這一問題,本研究開發(fā)了一種新型Al-Zn-Mg-Cu-Y-Cr合金,通過熱機(jī)械處理(包括均勻化、熱擠壓、固溶和人工時效)優(yōu)化其微觀結(jié)構(gòu)和力學(xué)性能。研究表明,稀土元素Y和Cr的添加能夠改善合金的微觀結(jié)構(gòu),提高其綜合性能。
【主要方法】

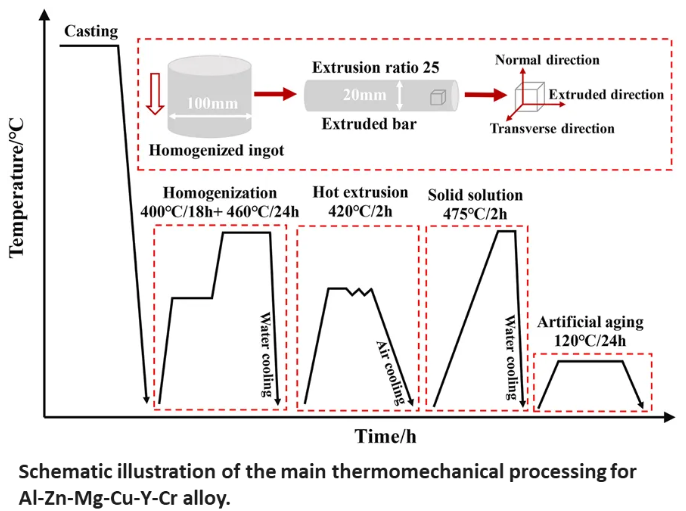

本研究采用半連續(xù)鑄造法制備新型Al-Zn-Mg-Cu-Y-Cr合金。首先,對鑄錠進(jìn)行均勻化處理(400℃/18h+460℃/24h),以消除成分偏析。隨后,將均勻化后的鑄錠加熱至420℃并保溫2小時,進(jìn)行熱擠壓(擠壓比25,擠壓速度1mm/s)。最后,對擠壓后的合金進(jìn)行T6熱處理(475℃/2h水淬+120℃/24h人工時效)。通過掃描電子顯微鏡(SEM)、電子背散射衍射(EBSD)、透射電子顯微鏡(TEM)和X射線衍射(XRD)等手段對合金的微觀結(jié)構(gòu)進(jìn)行表征,并通過拉伸試驗評估其力學(xué)性能。
【結(jié)果和意義】

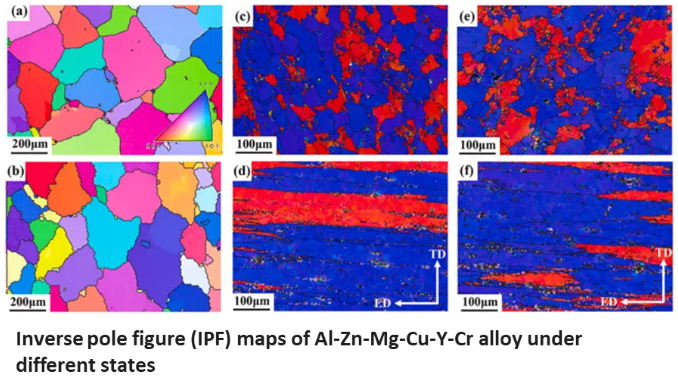

新型Al-8.6Zn-2.6Mg-1.3Cu-0.1Y-0.1Cr合金經(jīng)過熱機(jī)械處理后,形成了典型的纖維狀晶粒結(jié)構(gòu),并具有明顯的<111>和<001>雙重織構(gòu)。

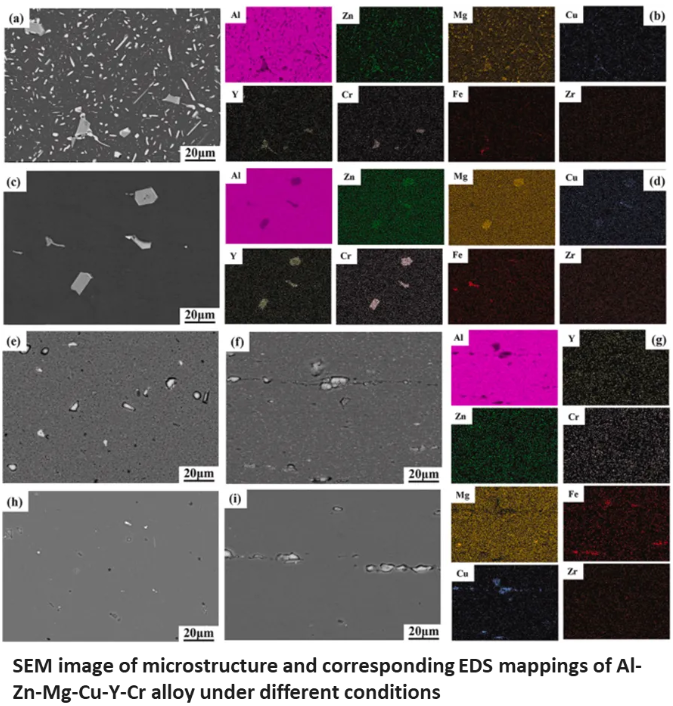

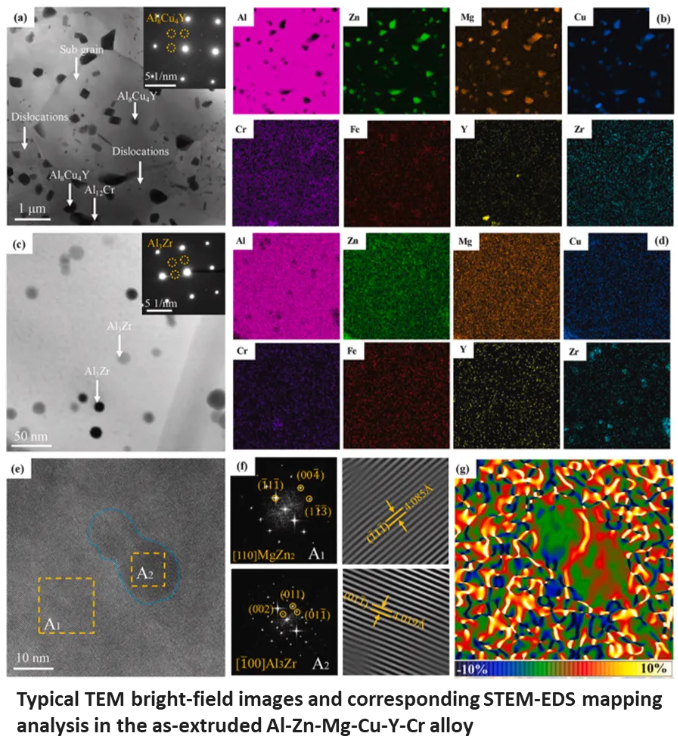

熱擠壓過程中,MgZn?相重新析出并細(xì)化,而Al?Cu?Y和Al??Cr相保持穩(wěn)定,有效抑制了晶粒長大。

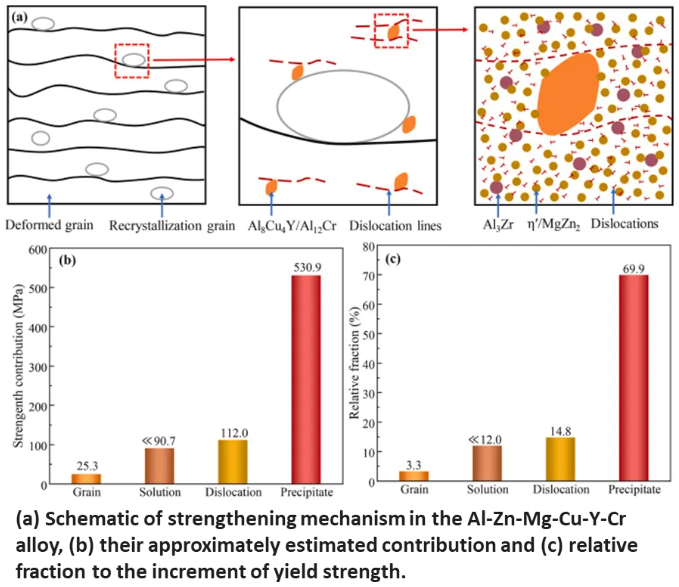

固溶處理后,合金的再結(jié)晶比例增加,雙重纖維織構(gòu)得以保留。人工時效處理進(jìn)一步促進(jìn)了高密度納米級η′相的析出,顯著提高了合金的強(qiáng)度。

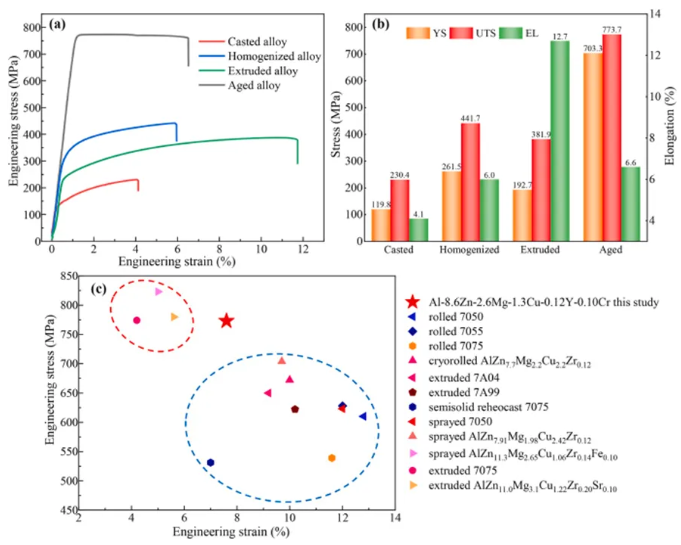

最終,該合金的抗拉強(qiáng)度達(dá)到773.7 MPa,屈服強(qiáng)度為703.3 MPa,延伸率為6.6%,展現(xiàn)出優(yōu)異的強(qiáng)度-塑性組合。
該研究為高鋅含量鋁合金的工業(yè)化生產(chǎn)提供了新的思路和方法。
【論文信息】
Achieving high strength and plasticity in a novel Al-Zn-Mg-Cu-Y-Cr alloy via thermomechanical treatment
Jianfei Peng,Shuaijie Yuan,Wanlin Wang,Yan Zhan,Peiyuan Gan,Junyu Ji,Jie Zeng
通訊作者:曾杰(中南大學(xué))
Materials Science and Engineering:A,Volume 941,September 2025,148623
https://doi.org/10.1016/j.msea.2025.148623
論文部分圖片,Jianfei Peng et al.,MSEA,2025
聲明:本文版權(quán)歸原作者所有且僅代表原作者觀點。凡注明來源為“鋁加網(wǎng)”的文章,版權(quán)均屬鋁加網(wǎng)所有,未經(jīng)授權(quán)不得轉(zhuǎn)載。如需轉(zhuǎn)載,必須與鋁加網(wǎng)(電話:18925937278)聯(lián)系授權(quán)事宜,轉(zhuǎn)載必須注明稿件來源:鋁加網(wǎng)。鋁加網(wǎng)保留對任何侵權(quán)行為和有悖本文原意的引用行為進(jìn)行追究的權(quán)利。
電話 | 暫無! | 手機(jī) | 暫無! |
---|---|---|---|
聯(lián)系人 | 暫無! | 地址 | 暫無! |
電話 | 暫無! |
---|---|
手機(jī) | 暫無! |
聯(lián)系人 | 暫無! |
地址 | 暫無! |
