?中國電力行業正處于綠色低碳轉型加速期，呈現裝機結構清潔化、市場改革深化、技術創新突破等趨勢，同時面臨成本與系統穩定性的挑戰，系統成本上升需通過材料及技術創新緩解。電力工程生產環節主要有電力設備、電源建設、電網建設、儲能、用電及運維等五個環節。

在電力行業，鋁代銅已成為重要趨勢，尤其在輸電線路、配電電纜、變壓器繞組等領域。鋁憑借成本低、重量輕等優勢逐步替代銅，但也面臨導電性、機械強度、接頭可靠性等挑戰。本文將針對“鋁代銅”在電力生產環節中的可行性進行探討。

圖1 電力工程生產環節

內容來源：阿拉丁（ALD）

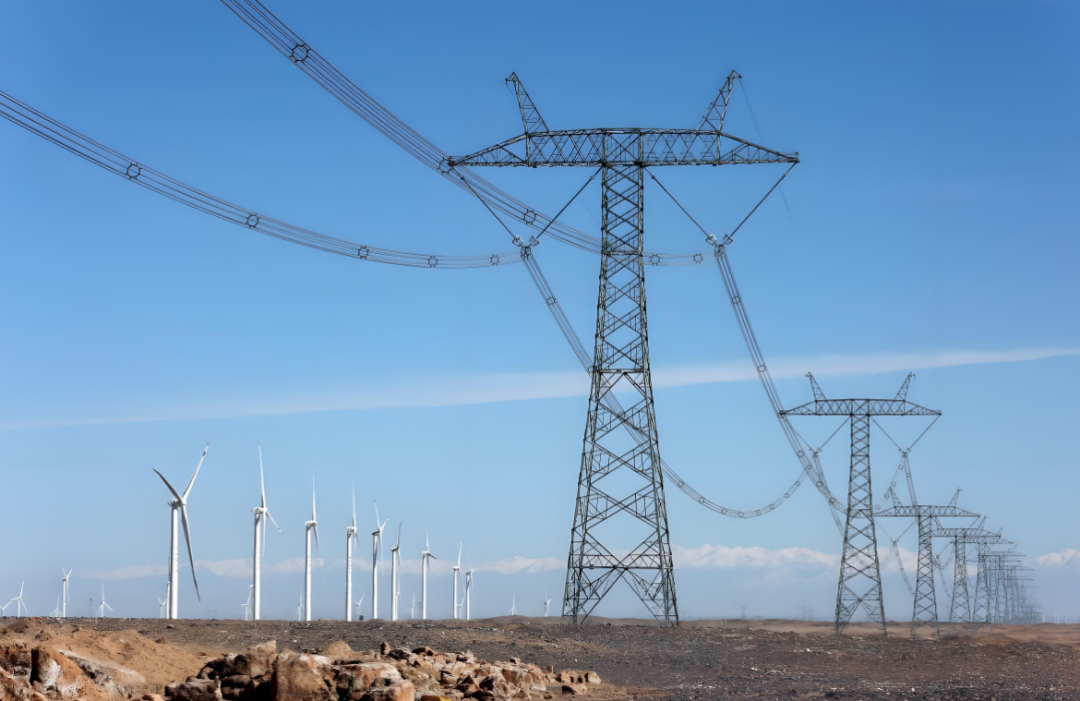

第一，輸電線路（架空導線）。

輸電線路是用變壓器將發電機發出的電能升壓后，再經斷路器等控制設備接入輸電線路來實現電能的轉換。輸電線路輸送電流所需媒介為輸電線，輸電線是裸露或絕緣的金屬導線，直接架設在電線桿或鐵塔上，如鋼芯鋁絞線、全鋁合金絞線，主要為遠距離、大容量輸電——電壓等級通常在110kV及以上的高壓或特高壓。

目前，在輸電線路領域，由于鋁優勢明顯，“鋁代銅”已成為一種顯著趨勢，尤其在高壓架空線路中占據主導地位。但是，鋁的導電性不足，鋁導電率僅為銅的61-66%，需增大截面積（約1.5倍）才能達到同等載流量。而且“純鋁”與“鋁合金”差異也較大。目前的解決方案是采用鋼芯鋁絞線（ACSR），通過鋼芯增強機械強度，鋁導體保障導電性，我國“西電東送”工程中鋼芯鋁絞線的使用占比超95%；此外，是研發高導鋁合金。鋁合金克服了純鋁的問題，機械性能與銅基本接近，尤其是安裝和連接穩定性很高，經過國外近40年的運行驗證，是一種安全、可靠、經濟的導體。

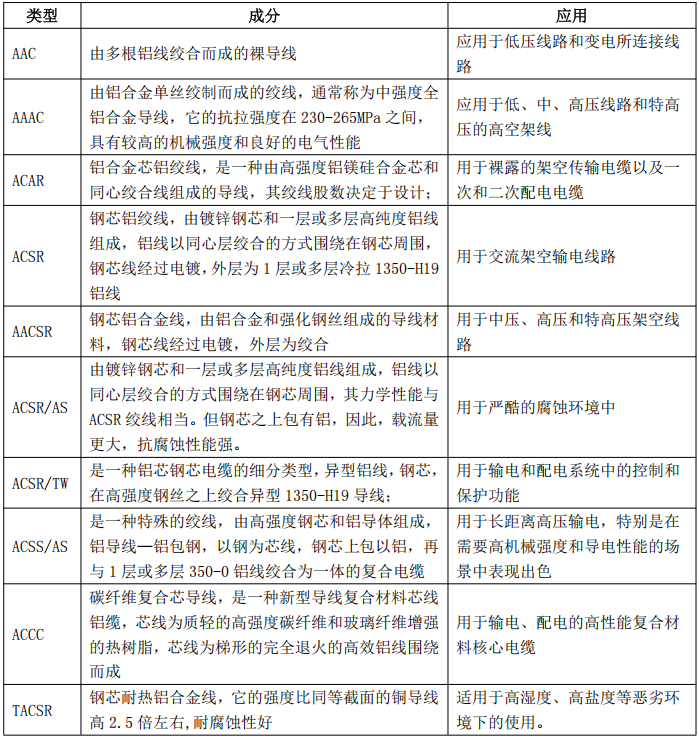

表1 鋁絞線分類

內容來源：阿拉?。ˋLD）

第二，配電電纜（低壓領域）。

作為電力傳輸?shù)年P(guān)鍵載體，電纜在電力工程中發揮著重要作用。當前，我國仍以銅芯導體電纜為主，據阿拉?。ˋLD）調研了解，2024年輸配電網電力電纜用銅量約78萬噸，占比我國未鍛軋銅及銅材進口量的13.7%。我國于20世紀60年代開始鋁芯電纜的設計研發及應用研究，提出稀土元素微合金化優化提升鋁基導體材料綜合性能的技術思路，目前已實現35kV及以下電壓等級鋁芯電纜材料的全部國產化，并在電力、建筑、軌道交通、航空航天等領域大量應用。美、德、加等歐美國家，鋁芯導體電力陸纜已實現380kV及以下電壓等級規模化應用，且在500kV直流海纜工程中得到逐步推廣。

相比之下，我國對鋁芯電力電纜用導體材料、連接端子的研發相對較晚，目前仍存在導電率、強度、抗壓蠕變性能難以協同提高的問題，一定程度上制約了高電壓等級鋁芯電力電纜的國產化開發與應用。

對于鋁芯導體電力電纜，故障點易發生在電纜附件處，尤其是中間接頭及終端部位。除因復雜服役環境（如風、雨、鹽霧）的影響造成的電纜故障外，電纜導體材料與連接端子的匹配性不良、抗壓蠕變性能差，電纜長時間運行及工作溫度的影響也會使電纜導體接頭處松動，導致接觸不良或者電阻增大，繼而造成電纜過熱而出現故障。

因此，如何開發高性能的鋁基導體材料及安全可靠的銅鋁連接技術，已成為我國高壓鋁芯電力電纜技術發展和國產化應用最為迫切的研發需求。

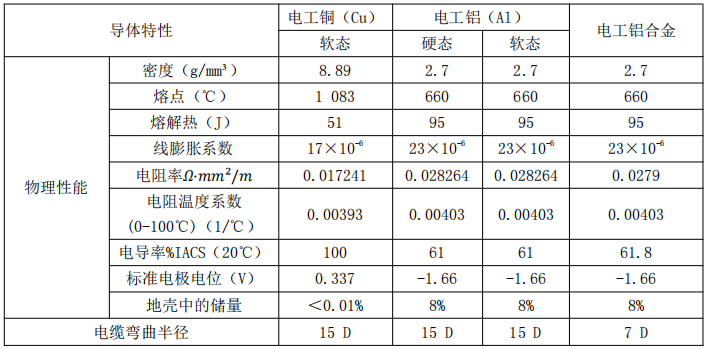

表2 銅、鋁、鋁合金性能對比

內容來源：阿拉?。ˋLD）

目前，8系鋁合金是電力電纜最常用的導體材料體系。相比1系純鋁導體，8系鋁合金導體可有效降低受溫度和應力作用下的“蠕變”傾向，其電氣連接具有與銅芯導體相當?shù)姆€(wěn)定可靠性。與純鋁導體相比之下，鋁合金導體可在保持電氣性能相近的情況下，兼具更優良的機械性能。鋁合金導體具有的密度低、韌性好等特點，彌補了傳統銅芯電纜在高反彈性和記憶效應等方面的短板，其較小的彎曲半徑更利于運輸和施工安裝，節省電纜橋架和施工周期，特別在安裝環境受限時更加顯著。

此外，利用稀土（La、Ce、Er等）等微合金化元素?fù)诫s改性，可進一步優化鋁基導體材料的導電、力學及耐腐蝕性能，使其更好滿足電力電纜導體的使用要求。

從經濟特性角度分析，同等體積下鋁基導體的重量約為純銅導體的1/3，相同載流量下鋁基導體電纜重量?jī)H為銅芯電纜的1/2，因此同等通流能力下，同重量電力電纜用鋁基導體的長度約為銅導體的兩倍。目前電力電纜用鋁基導體材料的市場價格約為純銅導體1/3，因此對于具有相同載流能力的鋁芯和銅芯電力電纜，鋁芯電纜的導體材料一次投資可較銅芯電纜節省10-20%。

此外，電力電纜用鋁基導體（鎧裝）的彎曲半徑可降至電纜外徑7倍，優于銅芯電纜彎曲半徑12倍（多芯）或15倍（單芯）電纜外徑的要求，且由于鋁合金鎧裝電纜采取聯鎖結構，故敷設時可省略穿管和橋架，可降低相關運輸安裝費用15%左右，具有顯著的經濟效益。

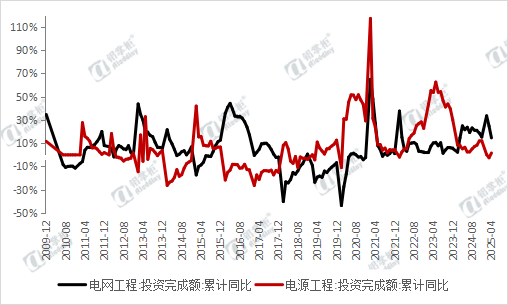

圖2 電網工程與電源工程投資完成額累計同比

數據來源：國家統計局

近年來，在雙碳戰略驅動下，電源投資增速高于電網投資增速，2024年在風光消納壓力背景下，電網投資補強提升，未來配網是重點。阿拉?。ˋLD）認為，隨著技術的不斷進步，未來發展適應多種應用場景、高性能（高導電率、高強度、良好的抗蠕變性能、耐熱性能、耐腐蝕性能）、穩定可靠運行的新型鋁/鋁合金電力電纜是保證線路大容量、安全低碳運行配網的基礎支撐，助力電力電纜的低成本制備與國產化應用。

第三，變壓器繞組。

隨著現代化經濟的快速發展，干式變壓器需求量越來越大，但由于其繞組材料銅箔價格的不斷升高，加大了干式變壓器的制造成本。為降低變壓器材料的制造成本，市場出現了一種“以鋁代銅”的模式，即以與銅性質相近的鋁金屬作為銅的替代品用來制造干式變壓器的繞組，極大地降低干式變壓器的成本。

變壓器是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵芯（磁芯）。它是輸配電的基礎設備，廣泛應用于工業、農業、交通、城市社區等領域。變壓器按用途可以分為配電變壓器、電力變壓器、全密封變壓器、組合式變壓器、干式變壓器、油浸式變壓器等。其中，干式變壓器是指鐵芯和繞組不浸漬在絕緣油中，依靠空氣對流冷卻的變壓器，廣泛用于局部照明、高層建筑、機場，碼頭等小容量變壓器。

隨著現代化社會經濟快速發展，市場對干式電力變壓器的需求量也日趨增大。據不完全統計，我國生產干式變壓器的制造廠家超過5000家，每年可生產數千萬伏安，市場規模超過2千億人民幣。如此大的規模下，降低干式變壓器的原材料成本成為當前變壓器廠商關注的重點。目前市場上的部分空調、電纜等產業采用了以鋁代替銅的方式來降低產品成本，干式變壓器作為一種制造工藝占比較低，制造材料占比較高的產品，其繞組也可采用與銅箔性質相近的鋁箔來代替。

國內絕大多數企業制造的干式變壓器存在工藝技術上的不足，高、低壓線圈的引出端子（銅質）與鋁箔線圈之間可靠穩定的銅鋁連接技術問題無法得到完美解決。許多無法掌握高壓線圈的加工技藝的企業只能使用銅箔來繞制高壓線圈。這也是我國的干式變壓器會加大干燥性，加大體積，增加損耗的主要原因。又因?qū)w層間電壓減小，從而使高壓線圈抗操作過電壓的能力降低，影響干式變壓器整機的使用壽命和運行安全。

近年來，一些額定功率達到4MVA的干式變壓器或油浸變壓器已經開始采用鋁箔繞組。鋁箔繞組具有優秀的熱耗散性能、高抗短路電流能力和改善電壓分布的特點，并且制作該繞組也較容易實現自動化。

目前，國內大多數鋁箔變壓器使用的鋁箔都是國產的，其基本可以達到普通的干式變壓器使用要求。只有生產一些質量要求較高的出口變壓器時，會使用日本進口箔，成本會提高很多。與日本進口箔相比，國產變壓器用箔主要存在的問題是導電率不穩定、箔面不平整以及邊部毛刺多。國內干式變壓器主要的故障為繞組故障和鐵芯故障，對于繞組故障而言，主要原因是繞組之間存在部分空隙，若此時的變壓器仍在高強度地工作，其中的高電壓大概率會擊穿空氣，出現閘間的短路。

我國在網運行的變壓器約1700萬臺，總?cè)萘考s110億千伏安。變壓器損耗約占輸配電電力損耗的40%，具有較大節能潛力。為加快高效節能變壓器推廣應用，提升能源資源利用效率，推動綠色低碳和高質量發展，2021年1月，工業和信息化部、市場監管總局、國家能源局聯合制定了《變壓器能效提升計劃（2021-2023年）》。

阿拉?。ˋLD）認為，隨著鋁合金加工技術的不斷進步，提高鋁合金材料的導電性能的同時，降低其熱效應，保證鋁箔產品質量和產出的穩定，以此為干式變壓器的繞組提供更好的材料。改進鋁的制備工藝和材料合成的技術研發，彌補使用鋁箔繞組材料的不足之處，未來變壓器中鋁導線的應用前景將更加廣闊。
