第一作者：國新鵬博士生

通訊作者：李會軍教授，倪丁瑞研究員

通訊單位：伍龍貢大學，中科院金屬所

DOI:10.1016/j.jmst.2022.12.007

01 全文速覽

本研究采用研制的7B55-Sc鋁合金絲材，利用冷金屬過渡（CMT）電弧增材制造技術（WAAM）成功制備了無裂紋的Al-Zn-Mg-Cu-Sc鋁合金構件，經T6熱處理后，鋁合金樣件的抗拉強度達到618 MPa，在WAAM鋁合金領域首次突破了600 MPa的強度級別。

02 研究背景

電弧增材制造（WAAM）是以電弧為熱源，以絲材為填充材料，按照設定的路徑逐層堆積，實現構件短流程、近成形的先進加工技術。它具有熔敷效率和材料利用率高的優點，非常適合于大尺寸金屬構件的高效、快速制造。7系超高強度鋁合金由于具有高的比強度、良好的耐蝕性和加工性能而廣泛用于航空航天領域輕質、高強零部件的加工制造。然而現有的7系鋁合金在熔化焊過程中極易產生熱裂紋缺陷，被認為是“不可焊”鋁合金。使用現有的鋁合金絲材進行WAAM，很難獲得無裂紋的具有超高強度的鋁合金構件。因此，設計優化7系鋁合金的化學成分，開發出適用于WAAW的超高強度鋁合金專用絲材，已經成為突破大尺寸超高強度鋁合金WAAW技術發展亟待解決的關鍵問題。

03 本文亮點

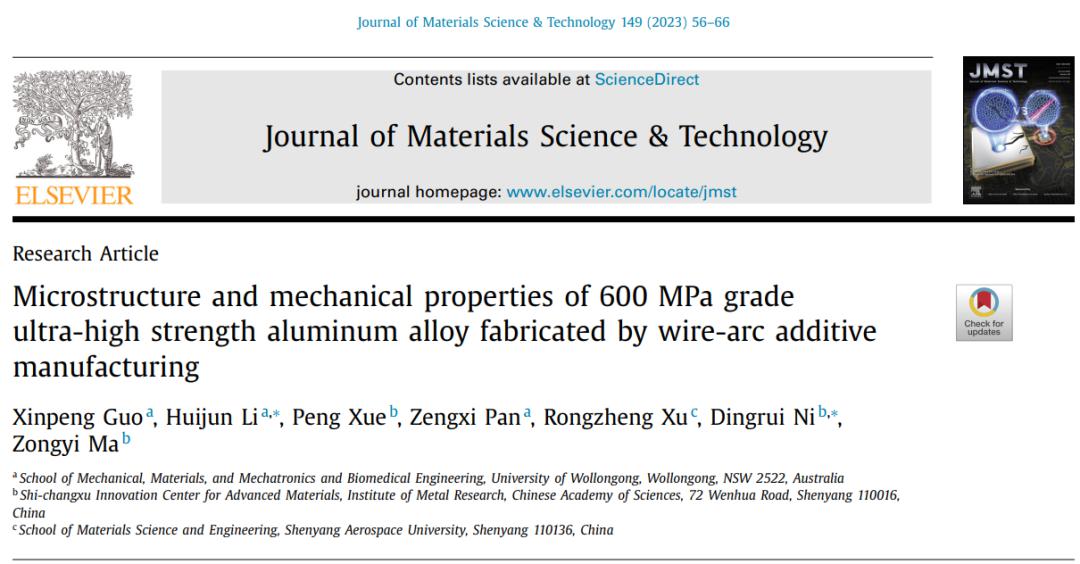

中科院金屬所、澳大利亞伍倫貢大學以及沈陽航空航天大學等單位合作，通過設計優化7系鋁合金絲材的化學成分，添加孕育劑Sc、Zr元素，優化熔煉工藝以及采用連續擠壓成絲新技術，開發了一種適用于WAAM工藝的新型超高強度Al-Zn-Mg-Cu-Sc鋁合金絲材，命名為7B55-Sc，采用CMT工藝成功制備了無裂紋的鋁合金構件。經過T6熱處理后，WAAM的7B55-Sc鋁合金的抗拉強度達到了618 MPa，在WAAM鋁合金領域首次突破了600 MPa的強度級別。其強化機理是：凝固時形成的初生微米級的Al3Sc、Al3(Sc,Zr)顆粒在WAAM過程中作為非均質形核核心，促進了細小等軸晶組織的形成；而經T6熱處理后，晶內析出大量的與基體保持共格關系的GP區、η′相和Al3(Sc,Zr)顆粒是WAAM 7B55-Sc鋁合金具有超高強度的主要原因。研究成果有助于實現航空航天領域大尺寸、超高強度鋁合金部件的快速增材制造的需求。相關論文以題為“Microstructure and mechanical properties of 600 MPa grade ultra-high strength aluminum alloy fabricated by wire-arc additive manufacturing”發表在Journal of Materials Science&Technology。

04 圖文解析

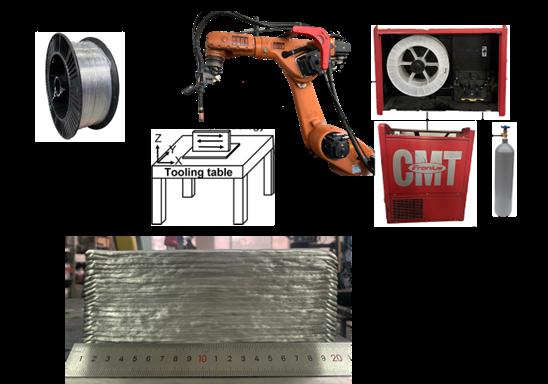

圖1 (a)7B55-Sc鋁合金絲材；(b)WAAM系統；(c)無裂紋單道多層鋁合金構件

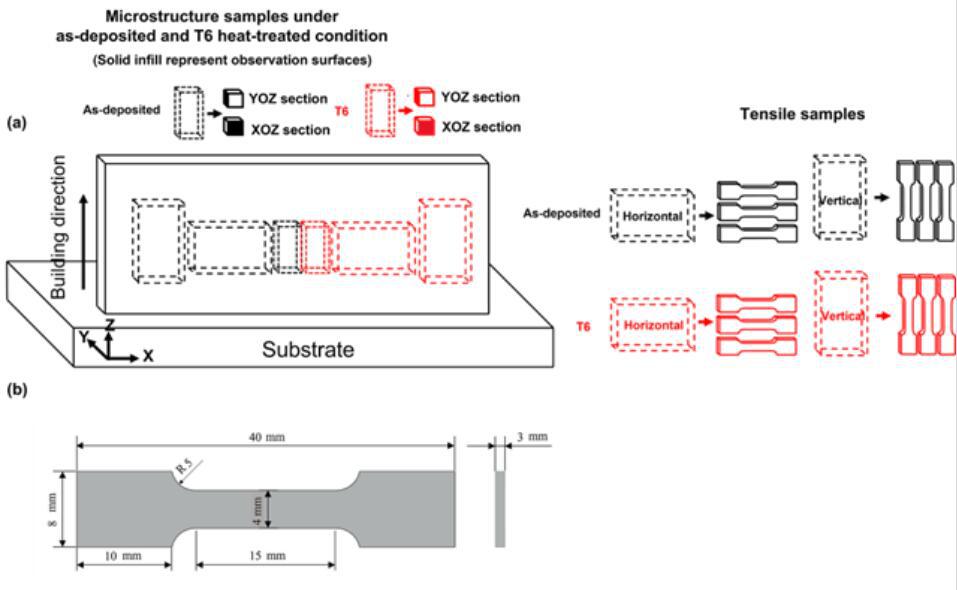

圖2 (a)取樣位置示意圖;(b)拉伸試樣尺寸

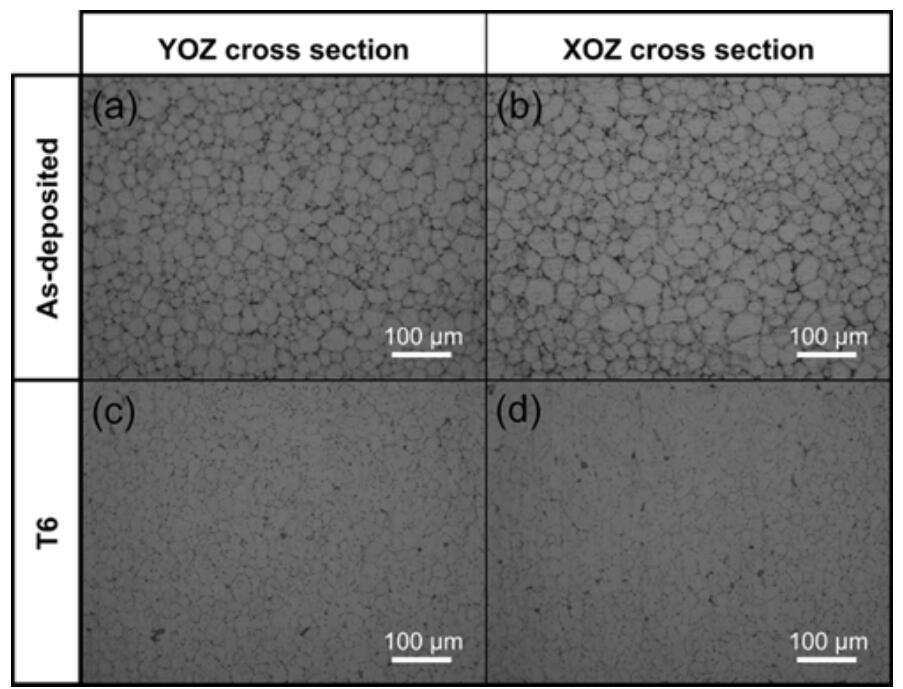

圖3 7B55-Sc合金沉積態和T6熱處理后不同截面的金相組織：(a,b)沉積態下的YOZ和XOZ截面的金相組織；(c,d)T6熱處理狀態下的YOZ和XOZ截面的金相組織

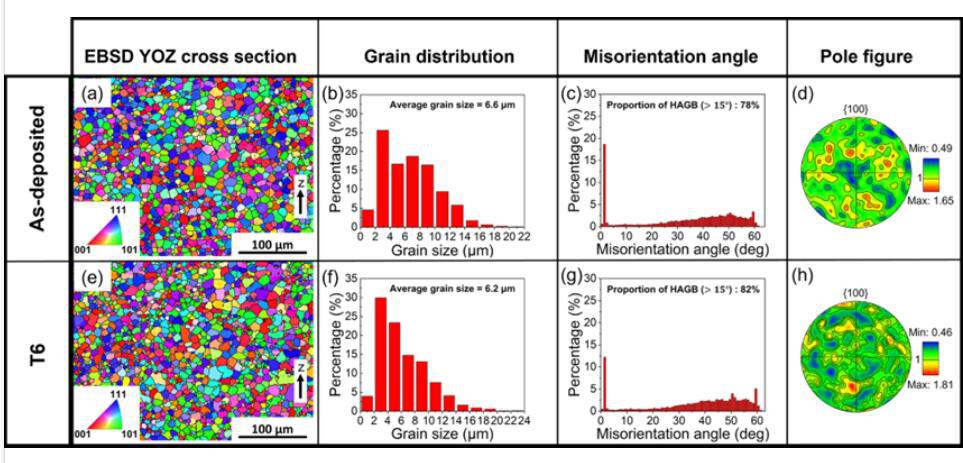

圖4 7B55-Sc合金沉積態和T6熱處理后的EBSD分析結果：(a,b,c,d)沉積樣品和(e,f,g,h)T6熱處理樣品的EBSD IPF圖、晶粒大小分布、晶界角分布和極圖

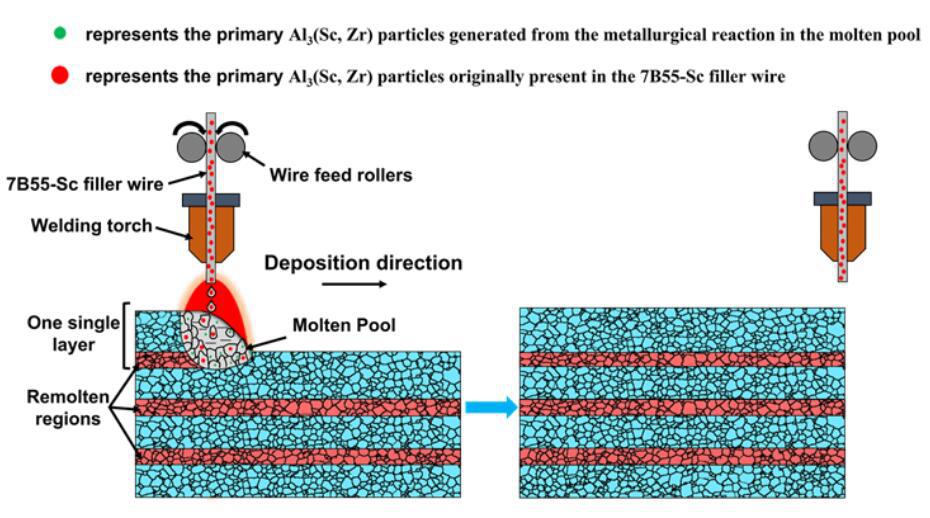

圖5 WAAM過程中等軸晶形成機理示意圖

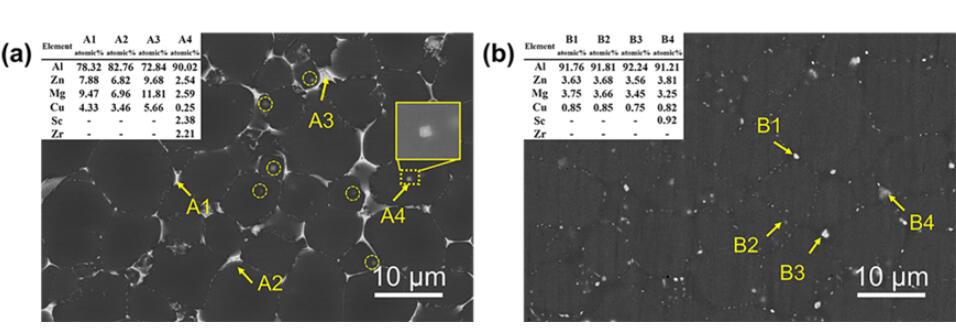

圖6 7B55-Sc合金沉積態和T6熱處理之后的BSE圖像和點掃描結果:(a)沉積狀態(b)T6熱處理狀態

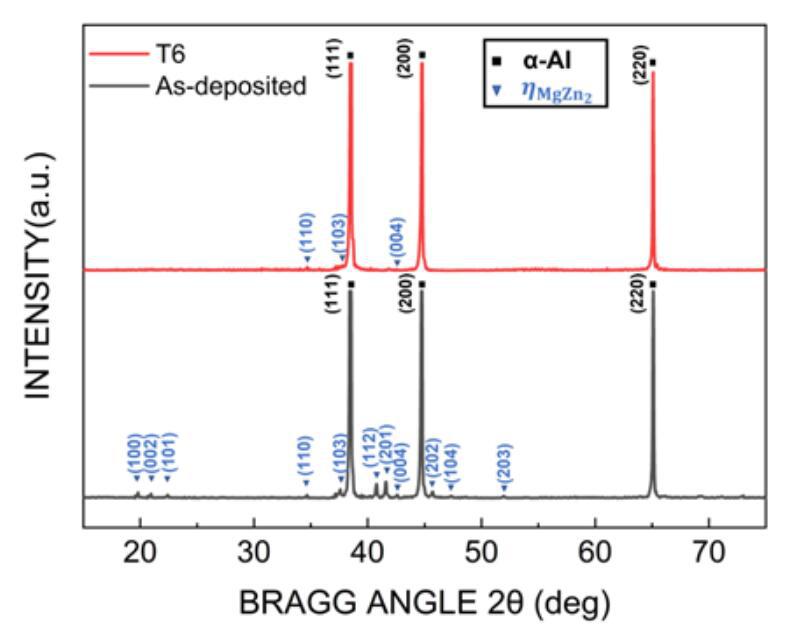

圖7 7B55-Sc合金沉積態和T6熱處理后的XRD圖

圖8 7B55-Sc合金沉積態下晶內析出第二相的STEM結果：(a)7B55-Sc合金沉積態下晶內STEM圖像；(b)η′相的HAADF-STEM圖像和EDS圖；(c，d)區域A的放大圖和η′相的FFT；(e)ηMg(Zn,Cu,Al)2相和T相的HAADF-STEM圖像和EDS圖；(f,g)區域B的放大圖和ηMg(Zn,Cu,Al)2相的FFT；(h,i)區域C的放大圖和T相的FFT

圖9 7B55-Sc在T6熱處理后晶內析出第二相的STEM結果：(a)7B55-Sc合金在T6熱處理后晶內STEM圖像；(b)T6熱處理之后的η′相，GP區和次生Al3(Sc,Zr)的HAADF-STEM圖像和EDS圖；(c,d)區域D的放大圖和次生Al3(Sc,Zr)的FFT；(e)次生Al3(Sc,Zr)的殼核結構

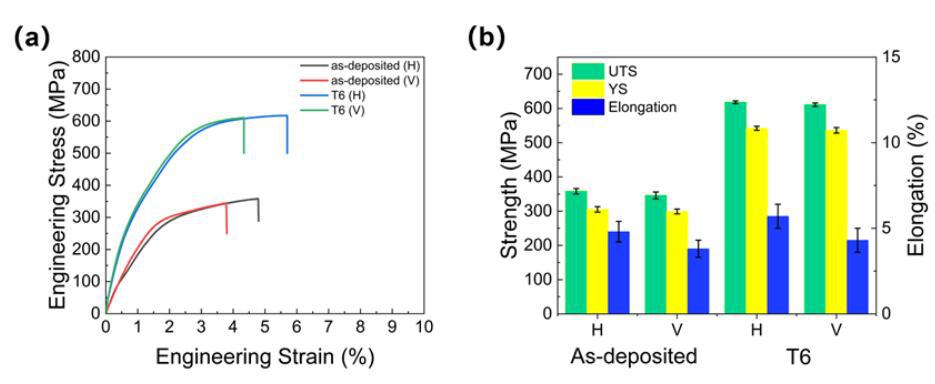

圖10 7B55-Sc合金在沉積態和T6熱處理?xiàng)l件下的拉伸性能：(a)7B55-Sc合金在水平和垂直方向的工程應力-應變曲線；(b)拉伸試驗結果統計

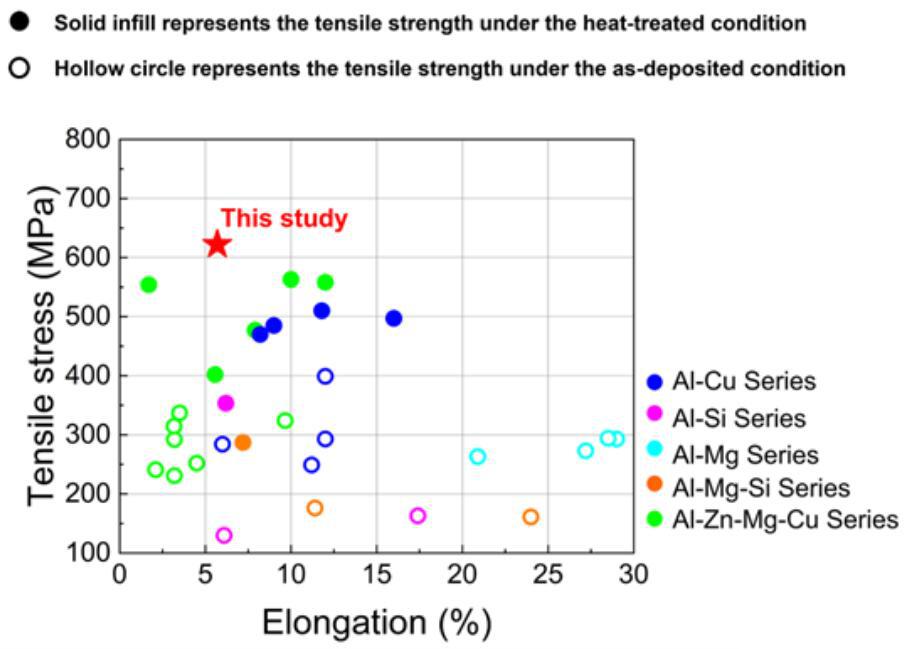

圖11 WAAM增材制造不同鋁合金的強度和伸長率對比

圖12 7B55-Sc合金沉積態和T6熱處理的斷口形貌：(a)沉積狀態下的水平和豎直方向的斷口形貌T6熱處理狀態下的水平和豎直斷口形貌

05 結論展望

(1)7B55-Sc合金在沉積態和T6熱處理?xiàng)l件下的微觀組織均是由細小的等軸晶組成，T6熱處理后晶粒無粗化現象，平均晶粒尺寸約為6.0μm。

(2)沉積態條件下，初生的Al3(Sc,Zr)顆粒在凝固過程中作為非均質形核核心，促進了細小等軸晶的形成。在T6熱處理后析出的次生納米級的Al3(Sc,Zr)顆粒不僅提高了鋁合金的熱穩定性，阻礙晶粒長大，而且具有析出強化作用。

(3)在沉積態條件下，晶界析出了大量連續的共晶組織，晶內析出相為η'相、η相和T相。T6熱處理后，分布于沿晶界的共晶組織大部分溶入到Al基體中，而晶內析出了大量的GP區、η'相和次生的Al3(Sc,Zr)顆粒，導致強度顯著提高。

(4)T6熱處理后，試件水平方向的平均UTS、YS和伸長率分別為618±4MPa，542±6MPa和5.7%±0.7%?？估瓘?qiáng)度成功突破了600 MPa，這是迄今報道的WAAM鋁合金中強度最高水平。

06 引用本文

Xinpeng Guo,Huijun Li*,Peng Xue,Zengxi Pan,Rongzheng Xu,Dingrui Ni*,Zongyi Ma,Recent advances in designing ZnIn2S4-based heterostructured photocatalysts for hydrogen evolution,J.Mater.Sci.Technol.149(2023)56-66.
