在非標設計中，經常用到鋁型材，工業鋁型材表面經過氧化后，外觀非常漂亮，組裝成產品時，采用專用鋁型材配件，不需要焊接，較環保，而且安裝、拆卸、攜帶、搬移極為方便。鋁型材連接方式也是多樣化的，咱們小編雖然勤勞，但能力有限，也不可能窮極所有的方式，下面咱們簡單介紹一下鋁型材的20種連接方式，采用動圖的形式演示，比較直觀，大家可以保存。

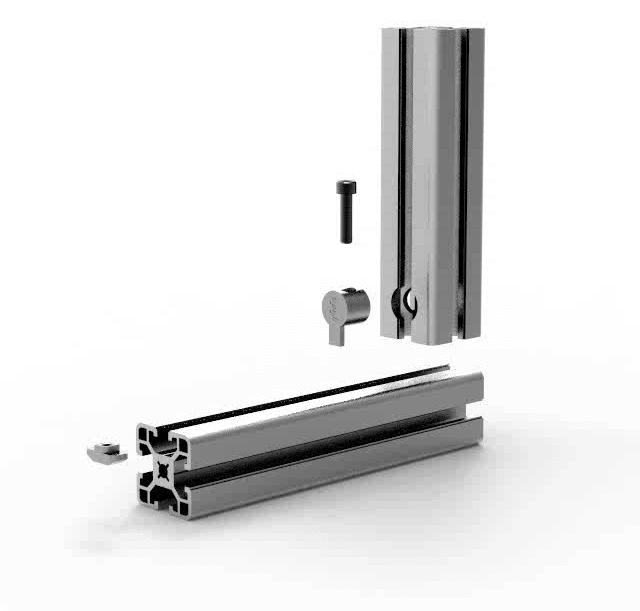

　　1.內置連接件

　　用于兩根型材的90°連接，隱藏式連接，連接強度高。

　　中間連接的方式：

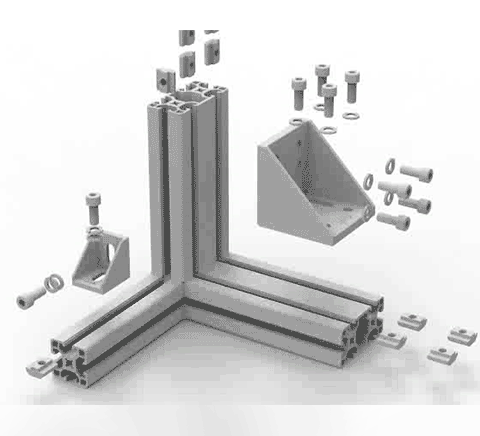

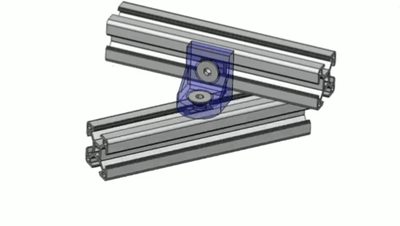

　　2.角碼（90°、45°、135°）

　　用于型材固定角度的外連接，分為90°、45°、135°三種角度連接，可固定封板。

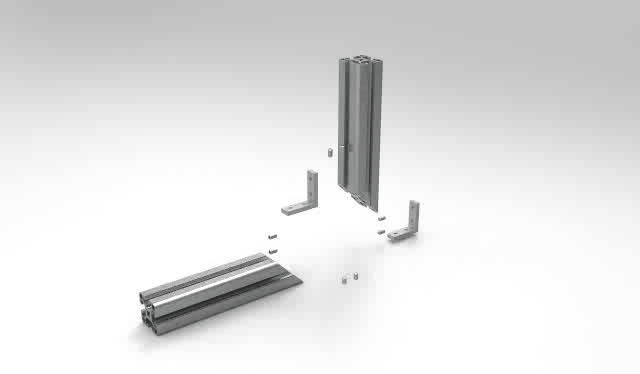

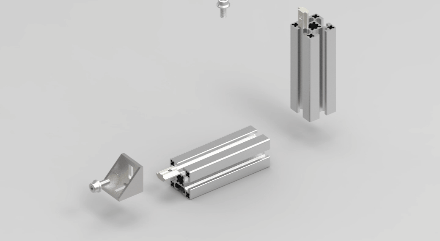

　　壓鑄角鋁直角連接：

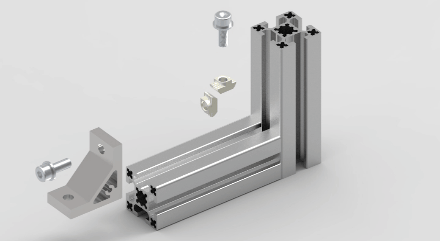

　　擠壓角鋁直角連接：

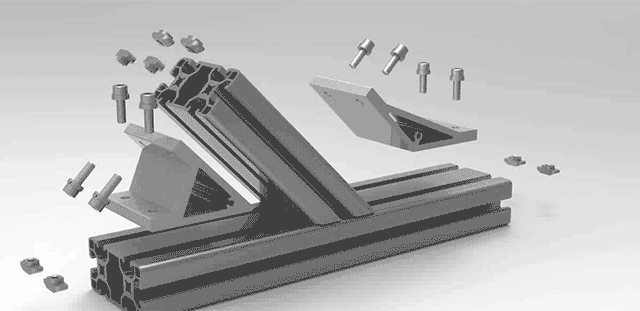

　　45°、135°連接：

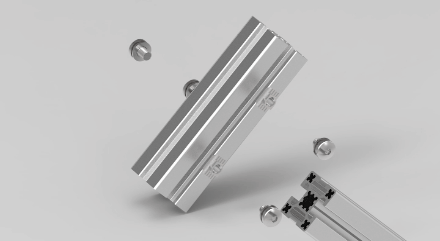

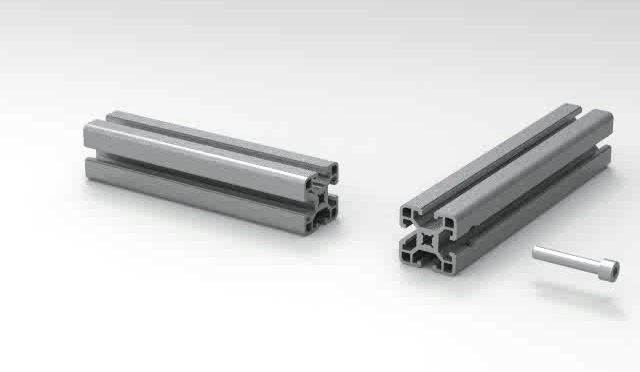

　　3.螺釘連接

　　用于兩根型材的90°內連接，安裝拆卸方便，常用于簡單的型材外罩連接。

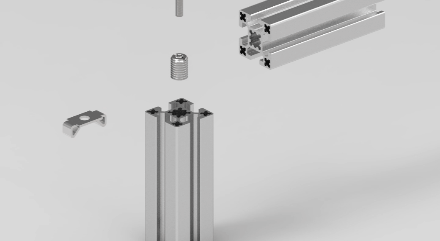

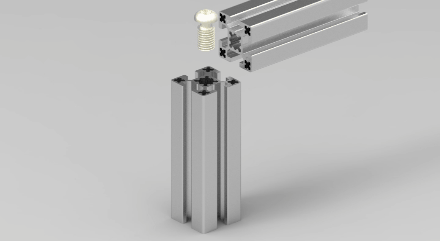

　　不同樣式的螺釘連接：

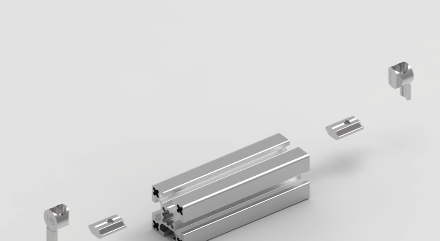

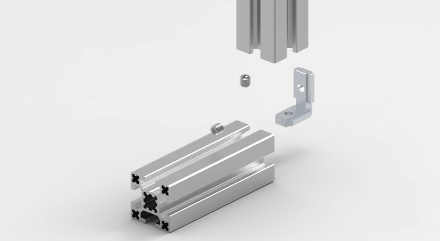

　　4.L形角槽連接件（90°）

　　用于兩根型材的90°連接，安裝拆卸簡單，型材不需要追加工。

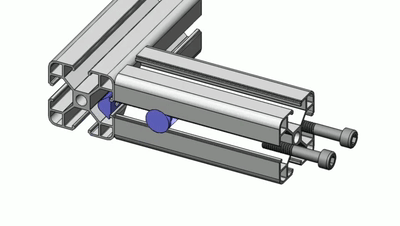

　　5.高強度角槽連接件（45°）

　　用于兩條45°角的型材角槽內連接，強度高，常用于固定門框型材。

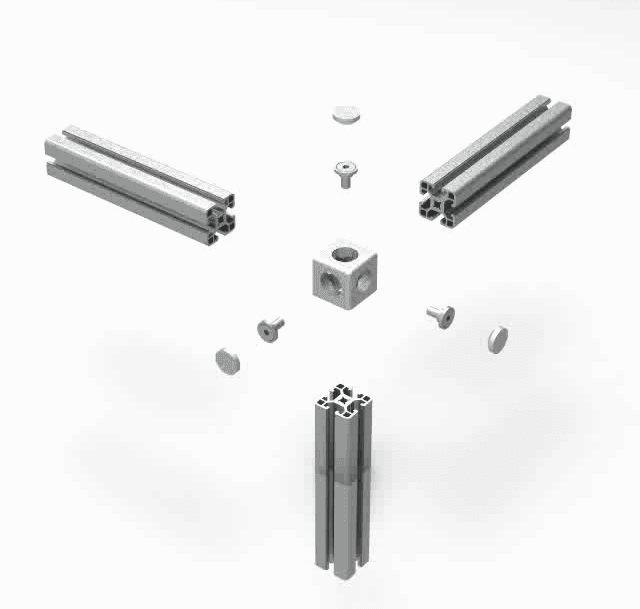

　　6.端面連接件

　　用于兩條或三條型材之間的直角連接，牢固，美觀。

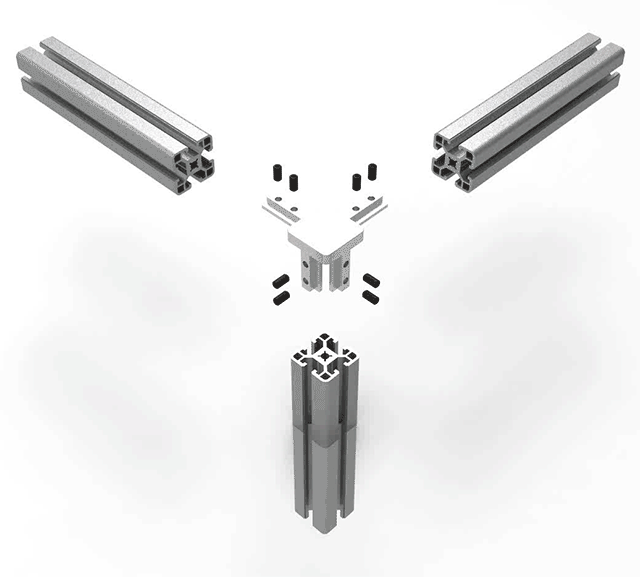

　　7.三維連接件（直角）

　　用于三條型材之間的直角連接，連接方便，快捷。

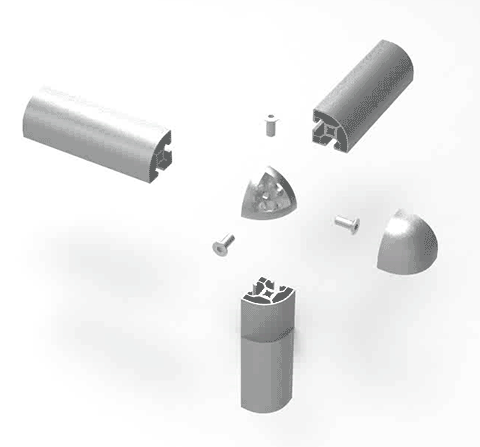

　　8.三維連接件（R角）

　　用于三條圓弧形型材之間的直角連接，連接方便，快捷。

　　9.彈性扣件

　　用于兩根型材的90°內連接，安裝拆卸方便。

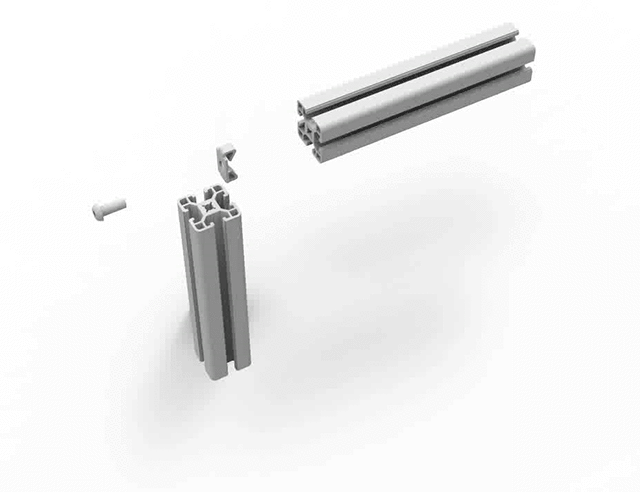

　　10.端連接件

　　用于兩根型材的90°內連接，隱蔽式連接，連接強度高。

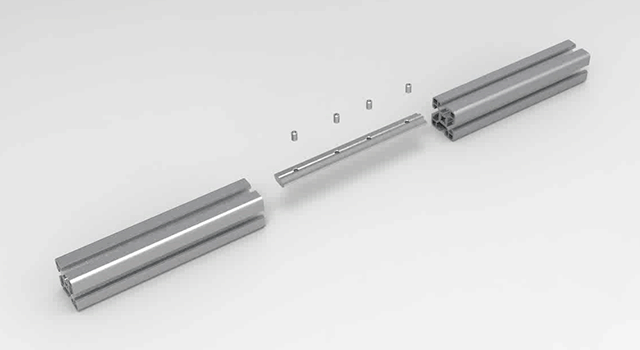

　　11.一字連接件

　　用于兩根型材的高強度對連接。

　　12.錨式連接件

　　用于兩型材的連接，多種角度可供選擇，隱蔽式連接，方便型材安裝。

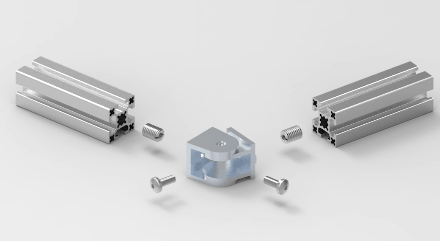

　　13.活動鉸鏈

　　用于兩型材的連接，30°-150°任意調整。

　　14.轉向連接板

　　用于各種型材連接，可進行多角度旋轉。

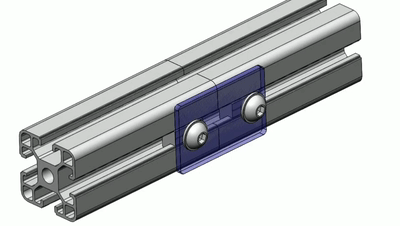

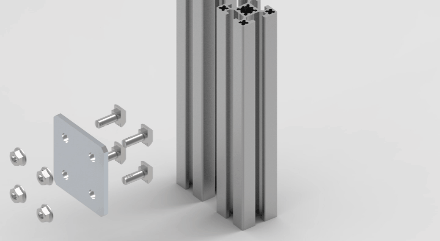

　　15.連接板

　　用于多根型材的連接，連接強度高，無需對型材進行加工、安裝便捷。

　　16.轉向角碼

　　可實現型材的任意角度的連接。

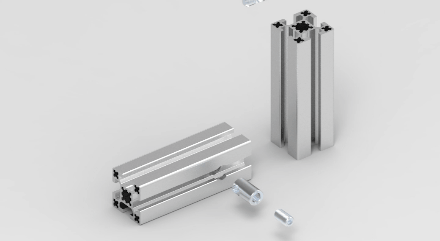

　　17.螺栓頭組件

　　將彈性螺母裝入型材中，將圓形柱裝入另一根型材內，使用螺栓將其固定。

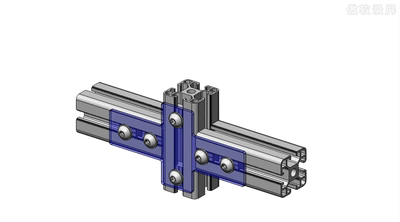

　　18.十字外型連接板

　　用于單槽型材“+”形結構的高強度連接。

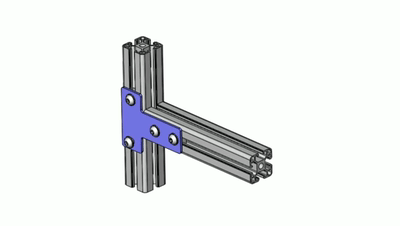

　　19.L型、T型-外置連接板

　　用于單槽型材“L”形或者“T”形結構的高強度連接。

　　20.Y型-外置連接板

　　用于單槽型材“-”形結構的高強度連接。
