幕墻在我們的設計中非常常見的

　　因為系統有些復雜、樣式也比較多

　　小伙伴們很容易迷糊

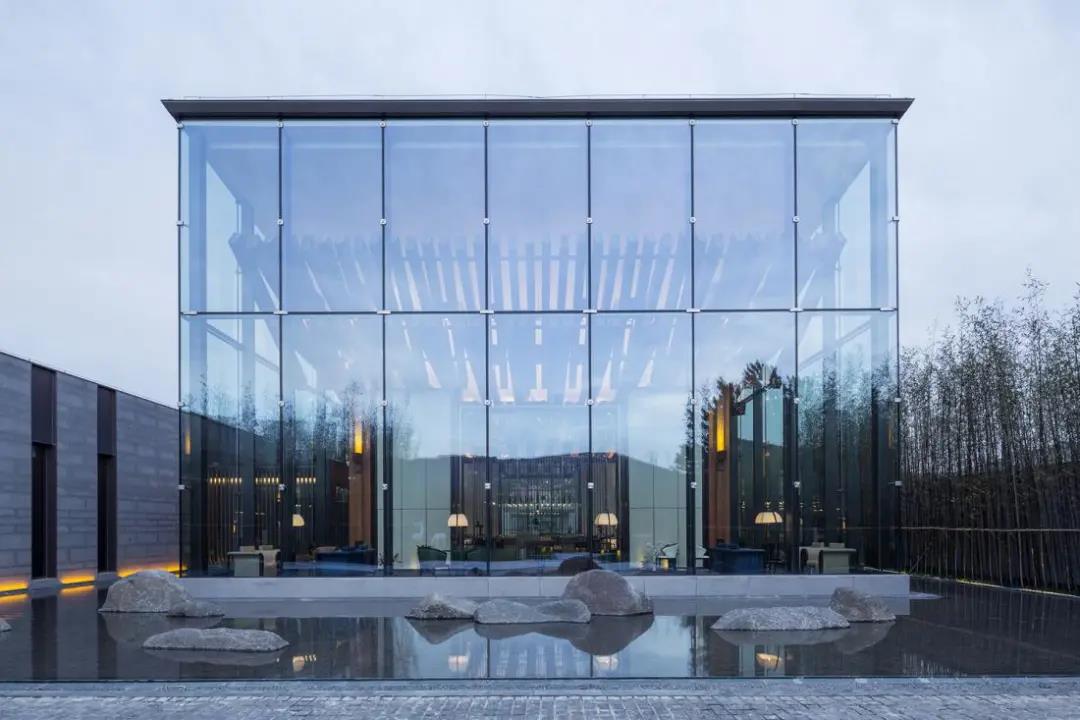

　　尤其在全是玻璃的幕墻墻體

　　再結合窗戶的設計

　　導致大家分不清哪兒是哪兒

　　本期專業指導丨柏向

　　接下來，就給大家介紹

　　幾種常見的幕墻、窗墻形式

　　幫助小伙伴們在之后的設計中

　　有目的的選擇

　　01.

　　幕墻、窗墻的區別

　　01、給主體結構傳遞荷載的方式不同

　　幕墻是通過錨固支座

　　以點傳遞的方式將自重和所受荷載

　　傳給主體結構

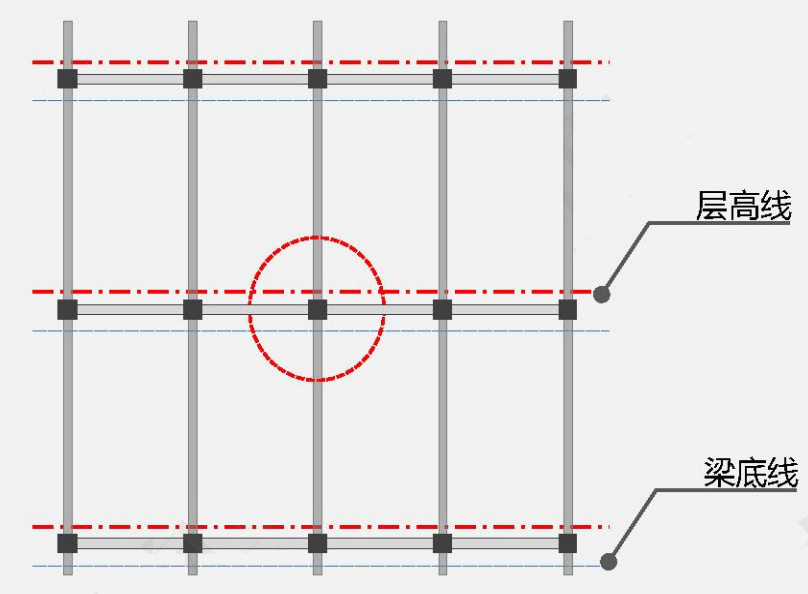

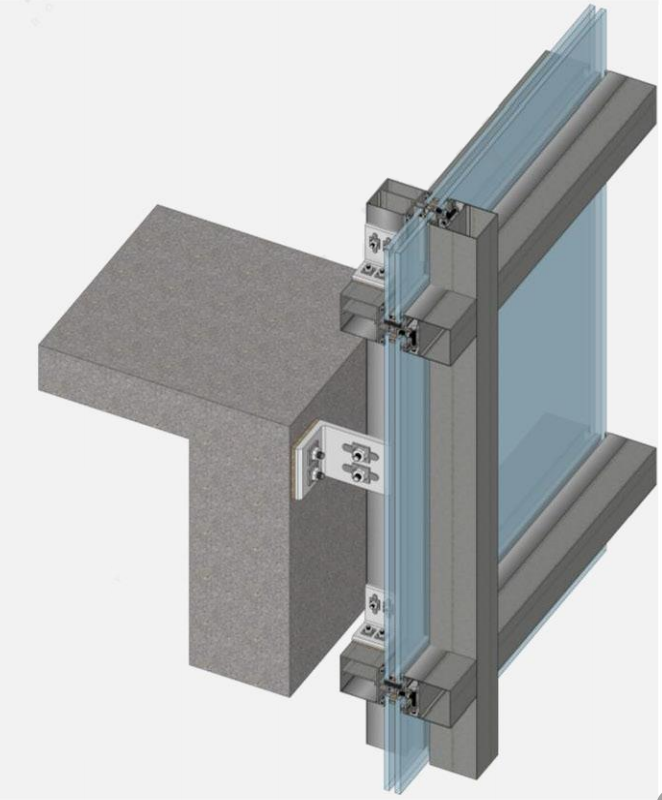

　　△幕墻體系

　　窗戶則是通過四周的框架與洞口連接

　　以線傳遞的方式將自重和

　　所受荷載傳給主體結構

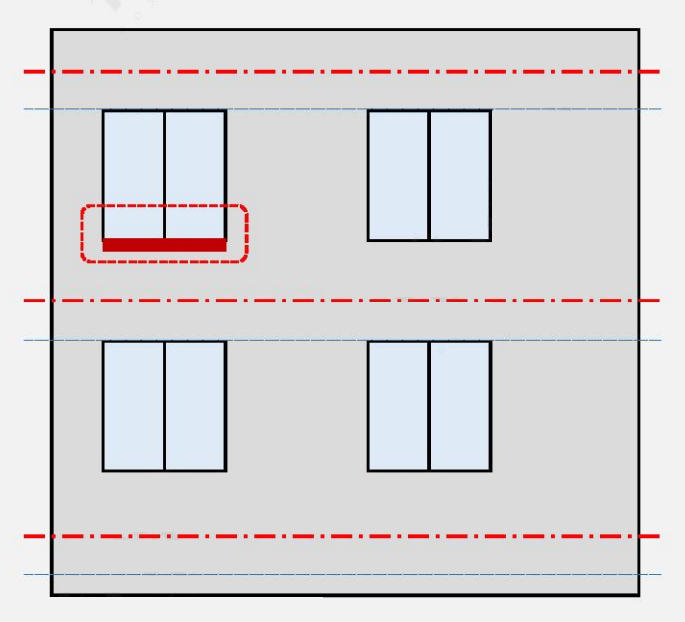

　　△窗墻體系

　　02與主體結構的相對位置不同

　　幕墻一般是突出于

　　主體結構外輪廓線以外

　　形成整體性的立面

　　而窗則是通常鑲嵌于

　　主體結構外輪廓線以內

　　換句話說就是一個在墻體的外側

　　一個是嵌于墻體內

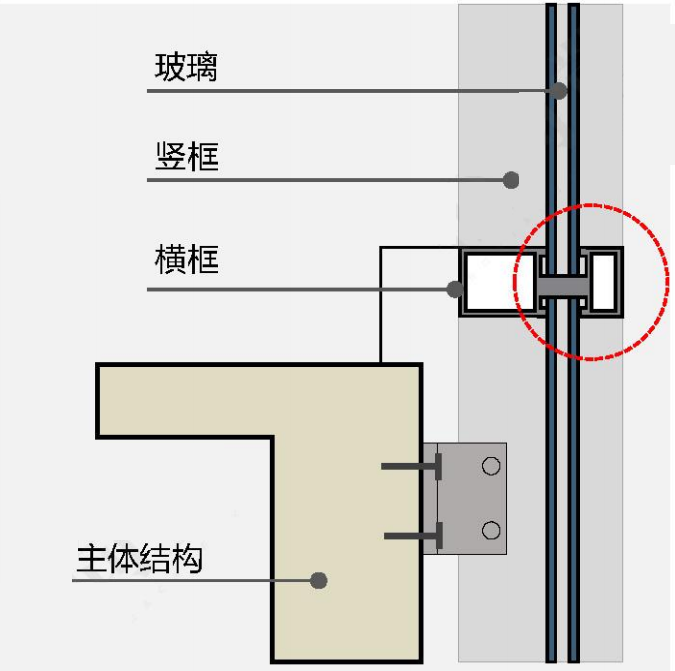

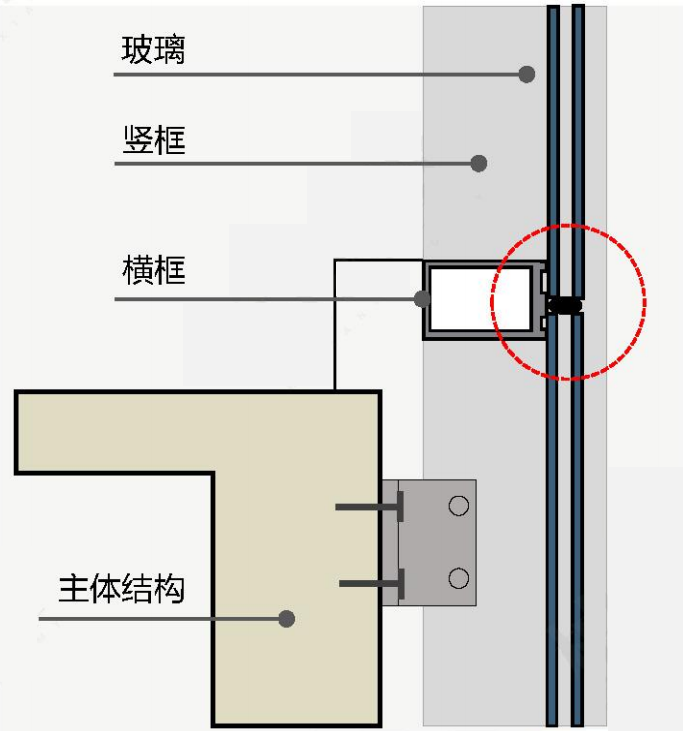

　　△幕結構示意圖

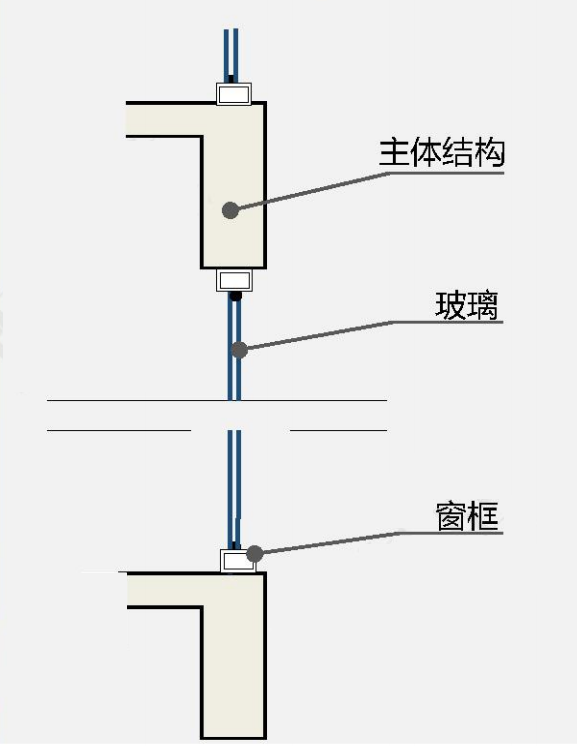

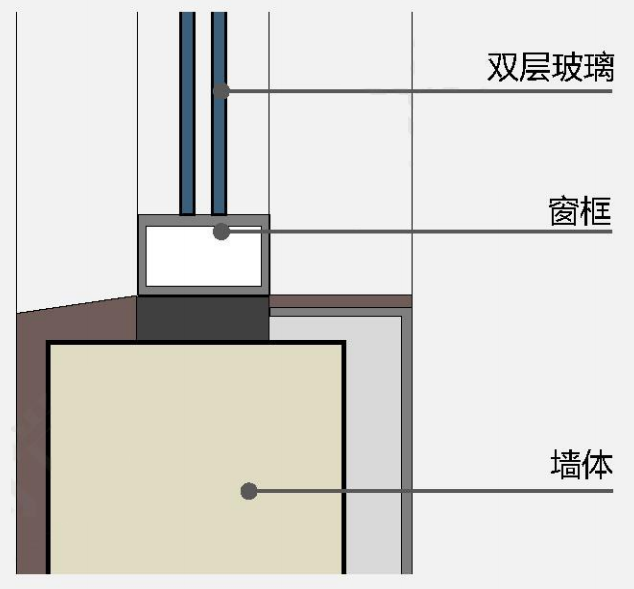

　　△窗墻結構示意圖

　　02.

　　玻璃幕墻類別

　　按照框體結構形式

　　幕墻可分為4種：

　　明框玻璃幕墻、隱框玻璃幕墻、半隱框玻璃幕墻

　　點式玻璃幕墻、全波玻璃幕墻等

　　龍骨大致分為鋼龍骨與鋁龍骨等

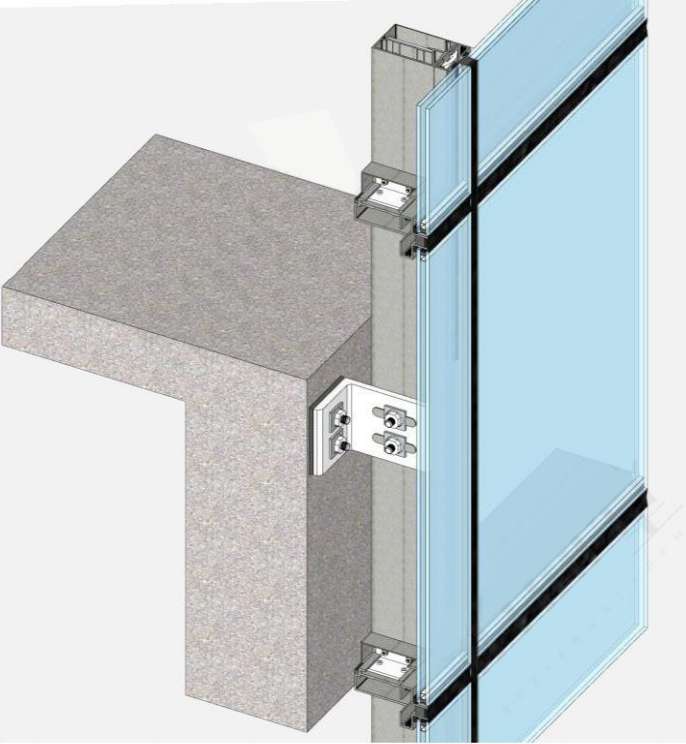

　　01明框幕墻

　　明框幕墻的框體

　　突出于玻璃表面的一種幕墻形式

　　它又分為3種類型：

　　橫明豎隱、橫隱豎明、全明

　　明框幕墻的價格大概在800元/㎡

　　02隱框幕墻

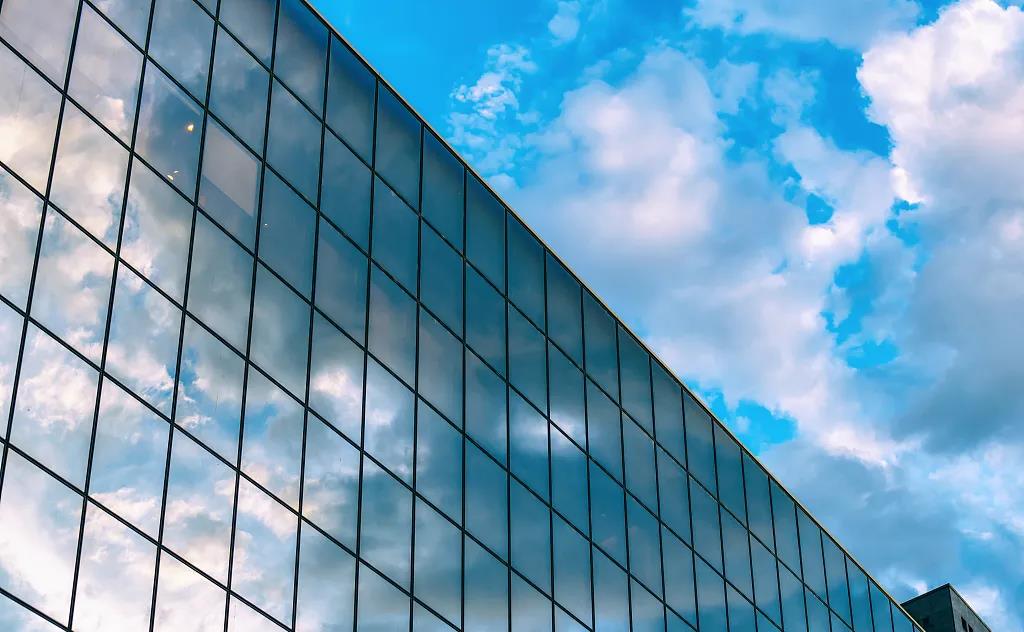

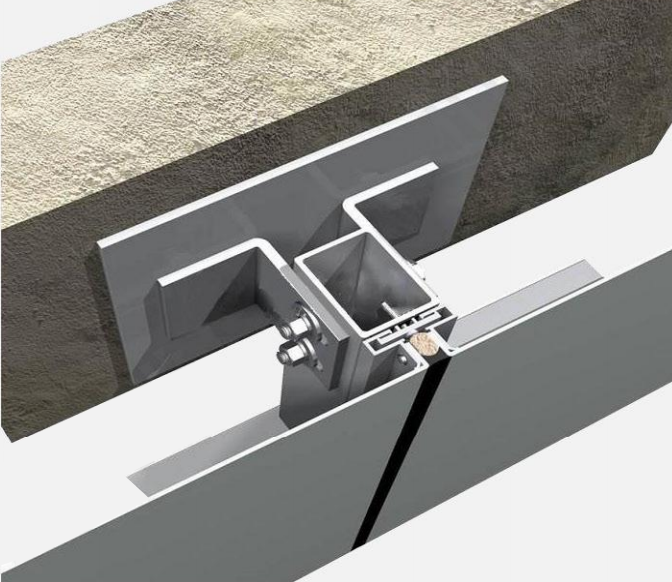

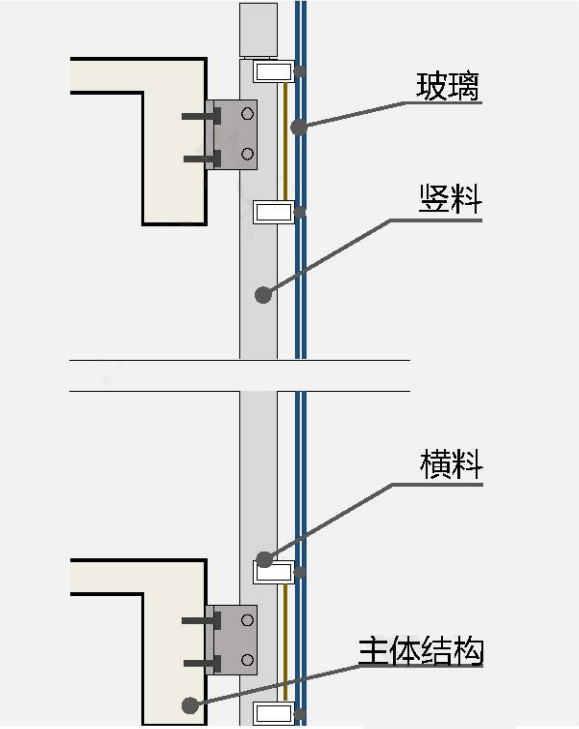

　　隱框幕墻

　　顧名思義就是外立面看不見框體

　　框料在玻璃的內側

　　與玻璃之間通過結構膠粘結

　　隱框幕墻價格在1000元/㎡左右

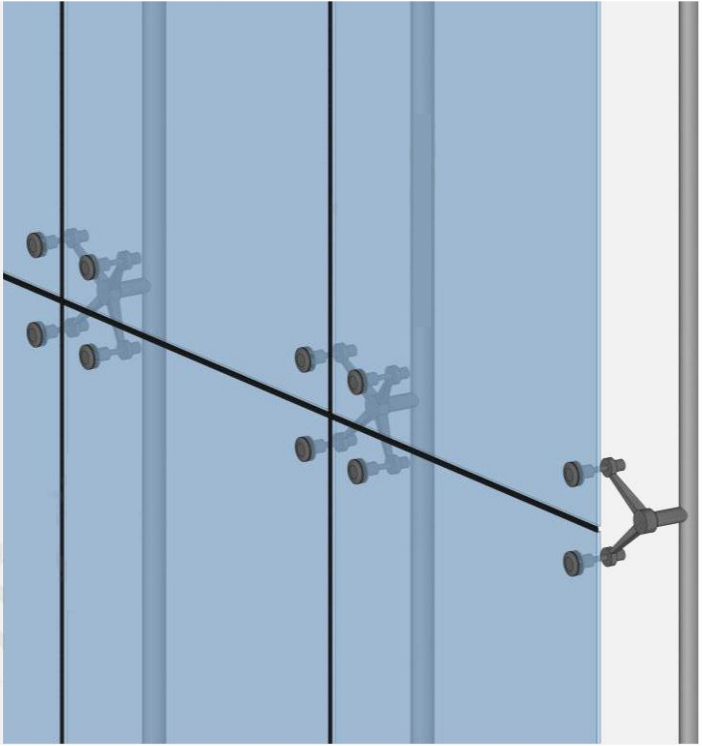

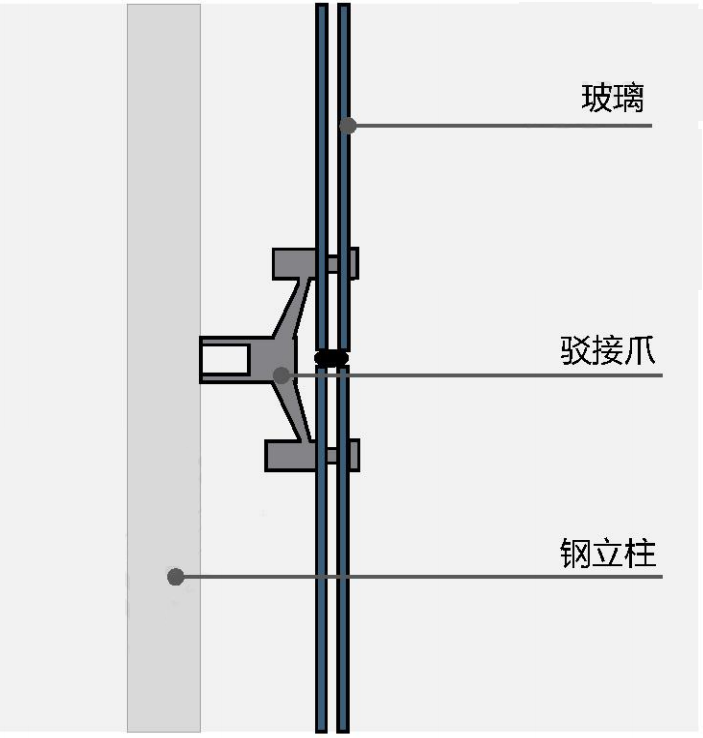

　　03點式幕墻

　　點式幕墻比較好理解

　　玻璃與主體結構是通過爪件點式連接

　　主體結構有鋼立柱、拉索、桁架等

　　點式幕墻的價格

　　在這幾種形式里算最貴的

　　大概在1600元/㎡

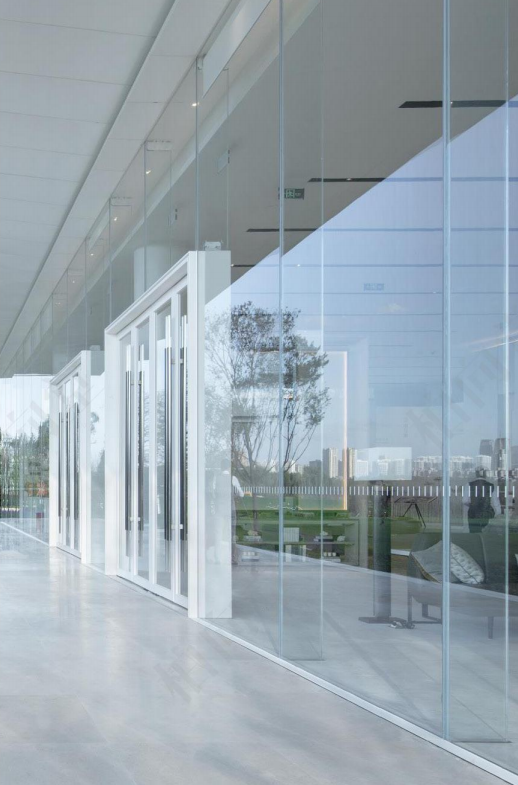

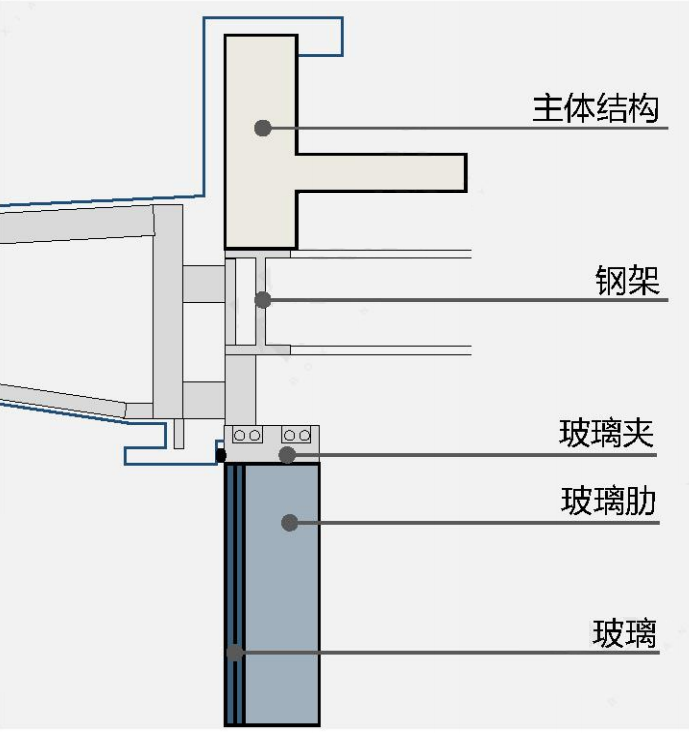

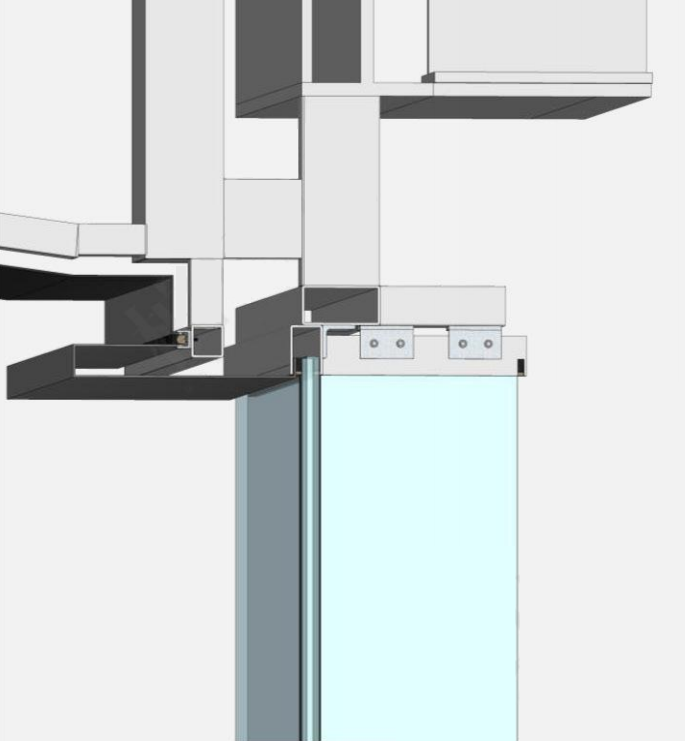

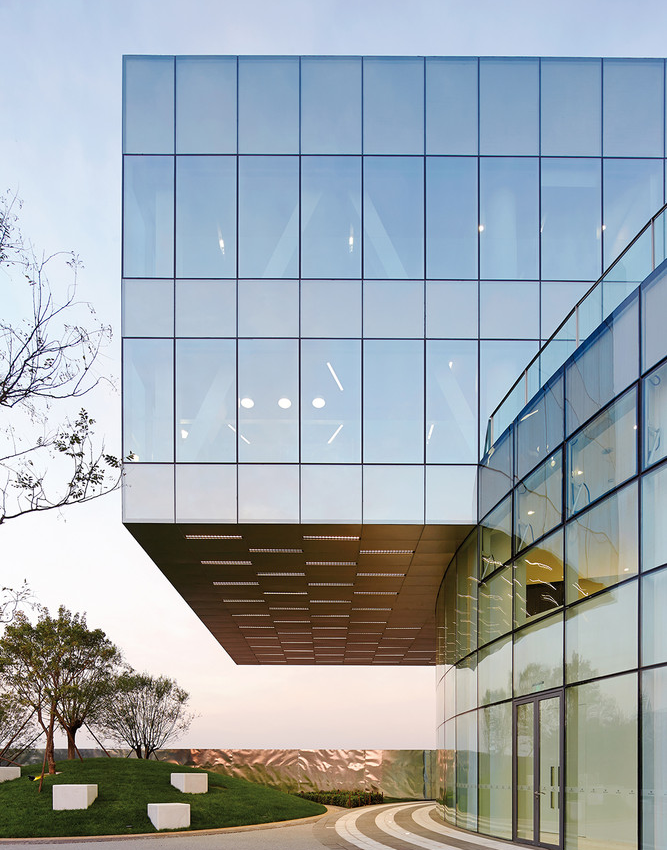

　　04全玻璃幕墻

　　全玻璃幕墻的美觀性和整體性最高

　　是通過玻璃肋作為支承結構

　　實現全立面玻璃結構

　　相比于明框、隱框

　　全玻璃的價格高一些，在1200元/㎡

　　05玻璃幕墻成本構成

　　一般玻璃幕墻成本構成

　　玻璃占比約10%；型材占比約39%

　　制作及安裝占比約21%

　　五金件、工程膠等其他材料費占比約10%

　　管理、利潤、規費及稅費合計約占比20%

　　玻璃主材受品牌、品種、規格等因素影響

　　盡量提高玻璃原片的利用率

　　常規玻璃規格為：

　　2440*3300、2440*3660

　　2100*3300、2100*3660

　　其他對玻璃價格的影響因素：

　　弧形玻璃：增加約15~25元/mm/m2

　　特殊鍍膜顏色（金色、香檳色等）增加約：30~50元/m2

　　異形玻璃：需根據具體尺寸開采率定價，浮動浮動較大

　　超大板塊：約1.3~1.5倍矩形價格

　　型材主材成本分析：

　　一般玻璃幕墻鋁含量約：11~14kg/m2

　　鋁型材費用：陽極氧化鋁型材約20元/kg；

　　全靜電粉末噴涂鋁型材約21元/kg；

　　全氟碳噴涂型材鋁型材約：28.5元/kg

　　具體根據鋁錠市場價格上下浮動

　　制作及安裝費成本分析：

　　一般玻璃幕墻大約150元/m2左右

　　建筑玻璃幕墻通用輔材：

　　幕墻常見的輔材包含膠、膠條、保溫材料等，下面以膠為例做簡單介紹，膠雖然占整個幕墻單方造價不高，可能看上去不起眼，但如果選錯膠，它對日后維修使用影響非常大，所以要選擇好工程膠，對建筑玻璃幕墻是非常重要

　　常用建筑密封膠分為：硅酮膠、聚氨酯膠、聚硫膠、有機硅改性聚醚，玻璃幕墻的結構膠、耐候膠，只能用硅酮密封膠，其他膠紫外老化后，不僅會開裂、硬化、粉化，還會導致脫膠。

　　石材專用密封膠約：（500ml/支）約：23元/支

　　硅酮結構密封膠（雙組份）約：32元/升

　　硅酮耐侯密封膠（500ml/支）約：23元/支

　　透明硅酮結構密封膠約：32元/支

　　防火密封膠約：38元/支

　　玻璃膠（500ml/支）約：23元/支

　　03.

　　窗墻的類別

　　窗墻，大家可以理解為咱們經常見的窗戶

　　只是叫法不同而已

　　接下來，咱們就再來聊一下窗的內容

　　01窗類別

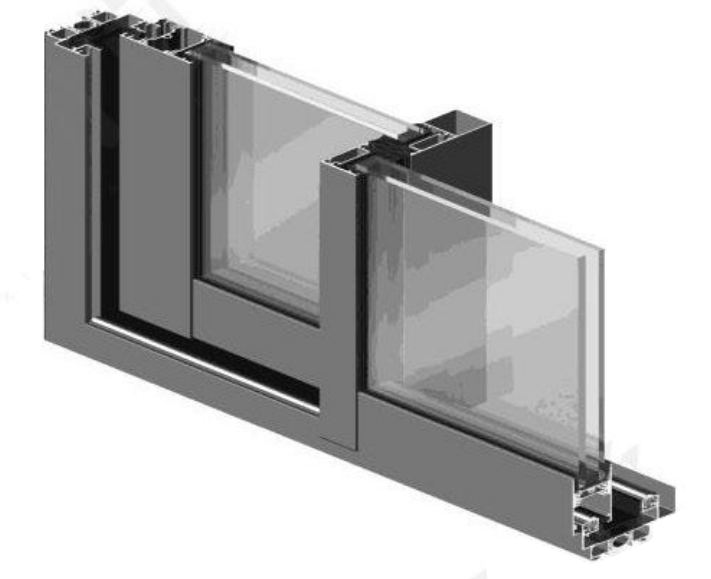

　　1）鋁合金系統窗

　　鋁合金系統門窗是高性能窗

　　水密性、氣密性、抗風壓等性能會更好

　　而且工藝較成熟，標準化強

　　價格在1000~1500元/㎡

　　2）鋁合金非系統窗

　　鋁合金非系統窗一般是組合窗

　　性能相對較難保證

　　外觀根據材料不同差異較大

　　在國內市場使用較普遍

　　價格在500~1000元/㎡

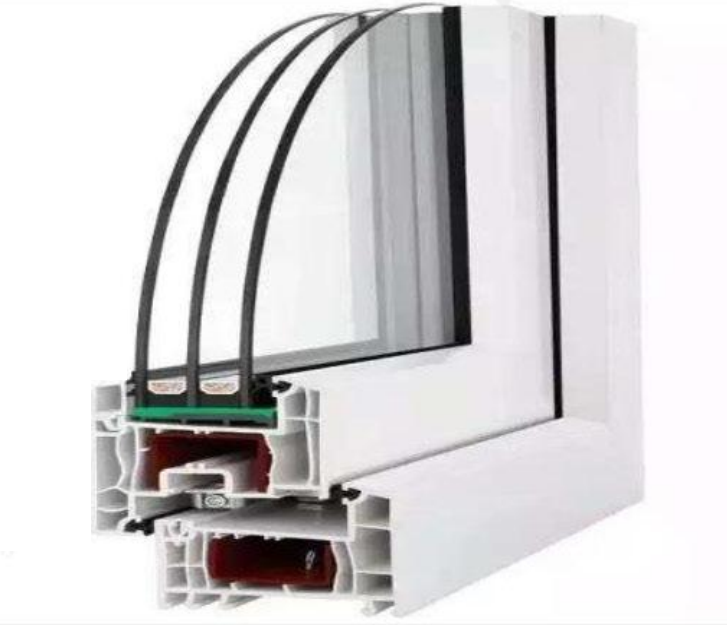

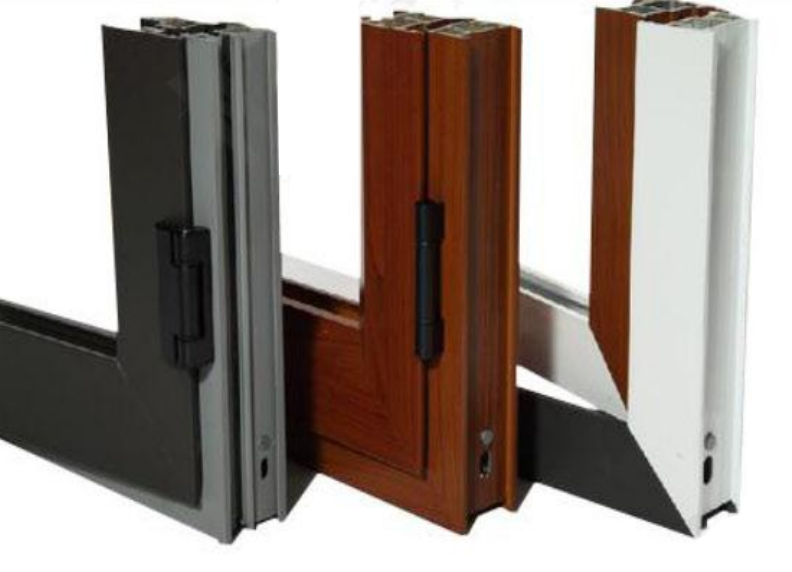

　　3）塑鋼窗

　　塑鋼窗的結構是PVC面層+鋼內襯

　　它的工藝也是參差不齊

　　保溫隔熱性能好，外觀效果差

　　普遍認為是比較低端的

　　價格在700~900元/㎡

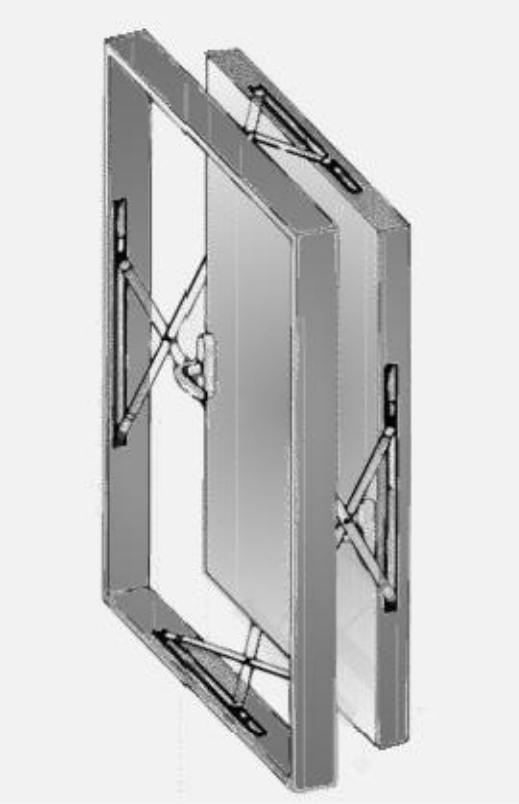

　　02開啟方式

　　窗戶的開啟方向分為4種：

　　平開窗、推拉窗、平推窗、上下懸窗

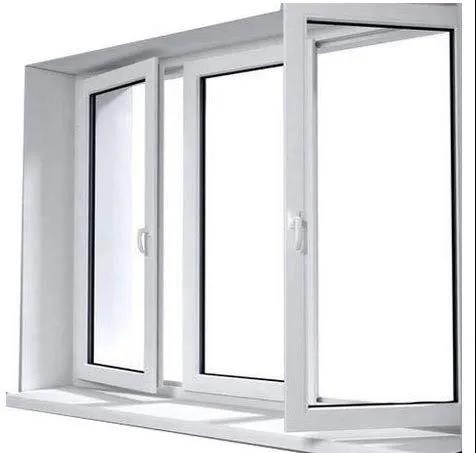

　　1）平開窗的整體性能好，外觀效果還可以，通風量大。但外開會有一定的安全隱患，內開則可能影響室內使用。

　　2）推拉窗的造價便宜，施工簡單，但整體性能相對較差。

　　3）平推窗的通風面積大，立面效果新穎也不影響室內空間。但造價較貴，7層以上不建議使用，會有高空墜落的隱患。

　　4）上下懸窗常用于公共建筑，通風量小，也有墜落隱患。

　　在使用情況上

　　平開＞推拉＞上懸下懸＞平推
