摘要：以一種雙層多腔鋁合金圓管為例，提岀了一種新型的鑲嵌式的模中模結構設計,并與傳統的模中模設計進行對比。擠壓試驗驗證了該新型模具在加工成本、加工周期和使用壽命方面的優越性。該新型模具設計方法對于類似的雙層多腔圓管型材擠壓模具設計有一定的借鑒作用。

　　關鍵詞：鑲嵌式;模中模;加工成本;優越性

　　前言

　　近幾年來鋁型材的應用越來越廣泛，其截面形狀也是越來越復雜。出于結構、強度、散熱方面的考慮，型材的空腔數越來越多，其中最有代表性的是雙層多空腔型材。本文作者以一種雙層多腔型材為例，提岀了一種新型的鑲嵌式模中模設計方案,并與傳統的模中模方案在加工成本、加工周期方面進行對比，并通過擠壓生產驗證了該模具結構的優越性。

　　1 雙層多腔圓管型材模具設計

　　圖1所示為雙層多腔圓管型材截面圖。材質為6063-T6鋁合金。該型材筋厚度為6 mm,外層壁厚為3.5 mm,內層壁厚為6.25 mm，小圓內徑的16 mm,外徑為76 mm。采用當下應用很廣的模中模方案，如圖2所示，將型材的空腔部分拆分為內外兩層模芯。傳統的模中模設計的精髓就是將內層模芯抽取出來組建上模1,同時將外層模芯部分組建上模2,如圖3所示。將上模1與上模2進行裝配,形成一個上模（圖4），也就構成了俗稱的雙上模結構。模具加工實物如圖5所示。采用傳統模中模設計（雙上模結構）使得模具加工變得簡單，減少了模具芯頭間穿孔、引流的電火花加工量，節約了電火花工序的加工時間。根據表1擠壓工藝進行擠壓型材生產，得到圖6所示料頭。

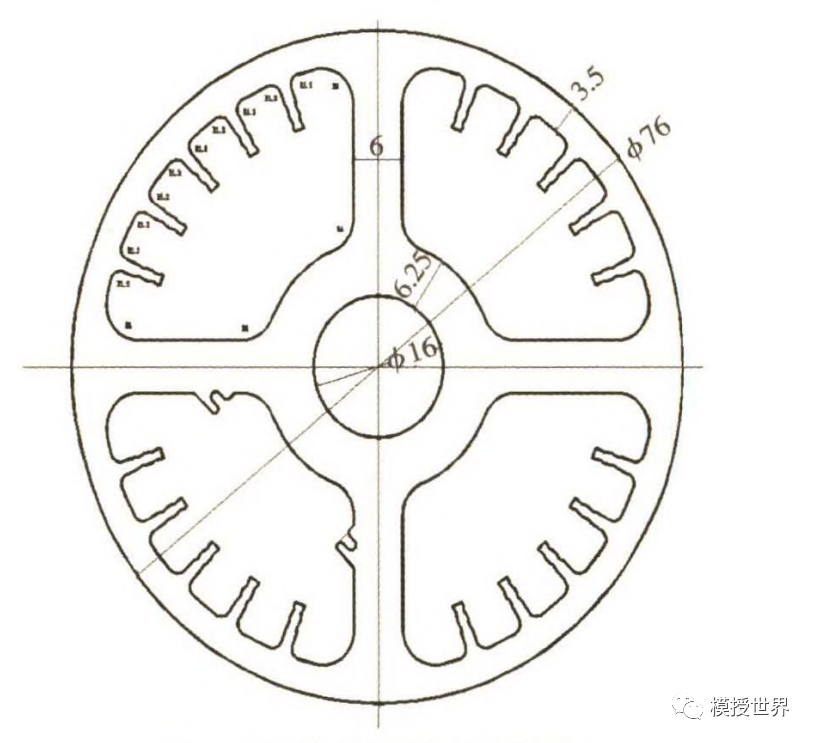

　　圖1 雙層多腔圓管型材截面圖

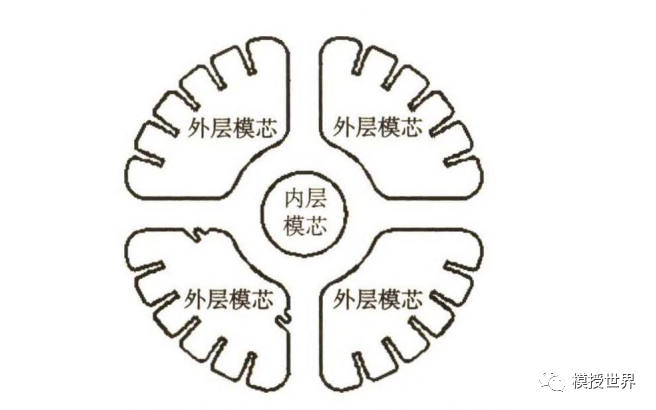

　　圖2 傳統模中模的內外層模芯圖

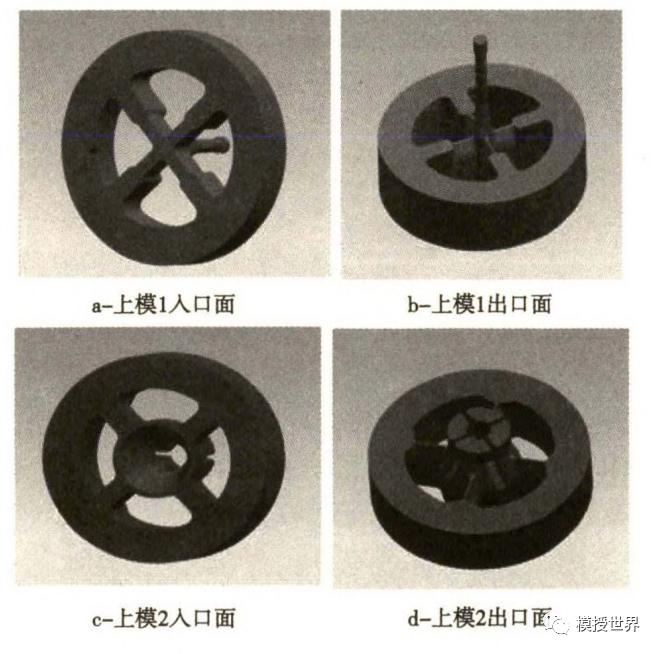

　　圖3 傳統模中模擠壓模具

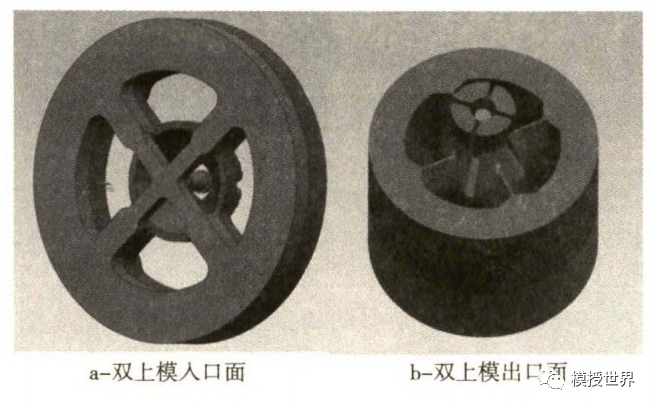

　　圖4 傳統的雙上模結構

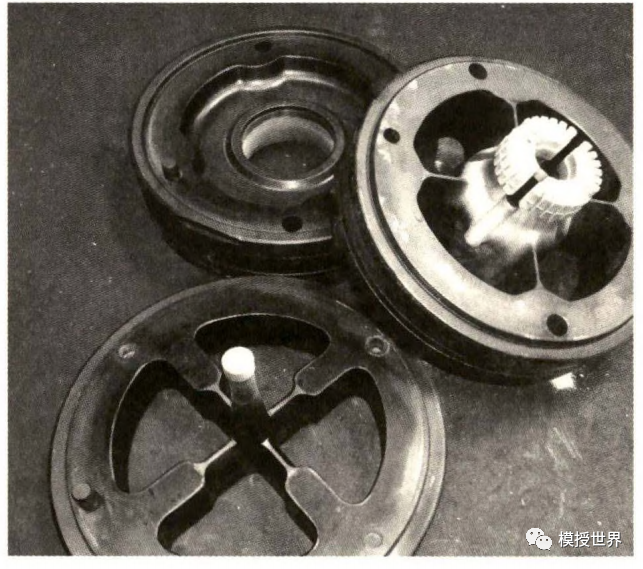

　　圖5 傳統模中模的模具實物圖

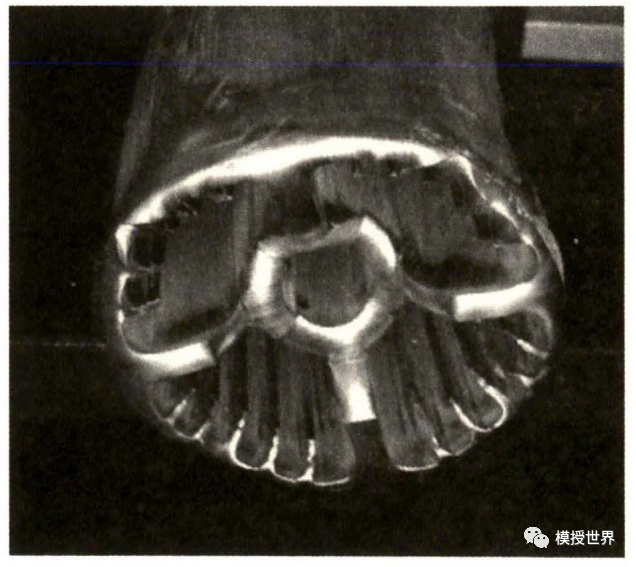

　　圖6  傳統模中模擠壓的型材料頭

　　2 鑲嵌式模中模結構設計

　　鑲嵌式模中模是將圖2中的內層模芯抽取出來做成鑲塊，外層模芯做成上模，效果如圖7所示。

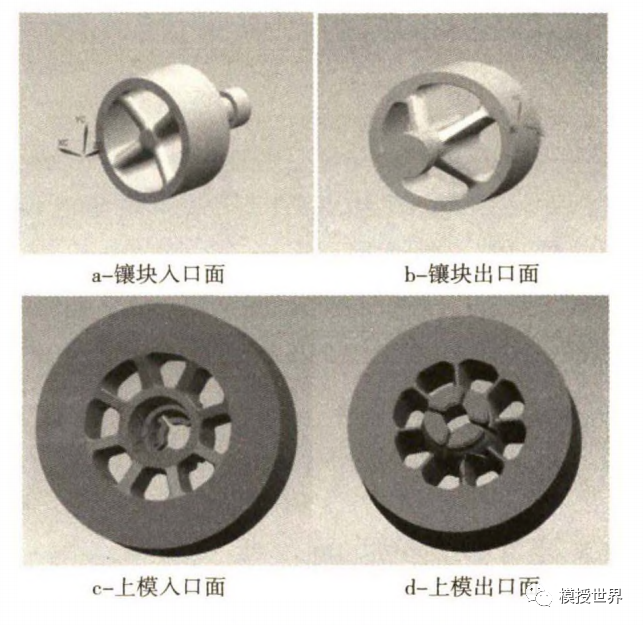

　　圖7 鑲嵌式模中模擠壓模具

　　在上模中車出鑲塊裝配所用臺階（圖7上模入口面所示），將鑲塊插入上模中，形成一個整體上模（圖8）也就構成了鑲塊式模中模結構。模具加工實物如圖9所示。

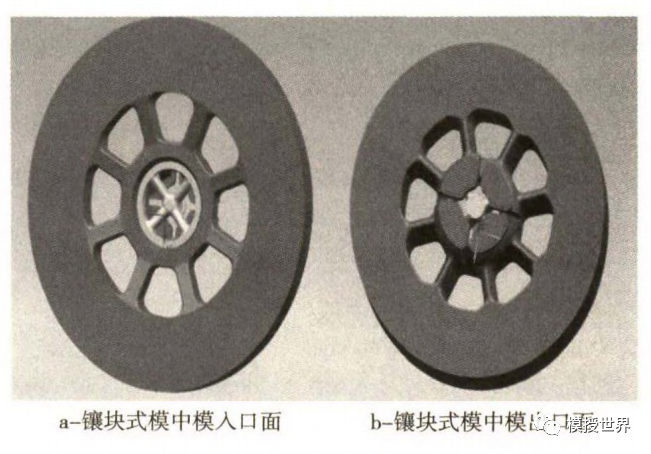

　　圖8 鑲嵌式模中模組裝

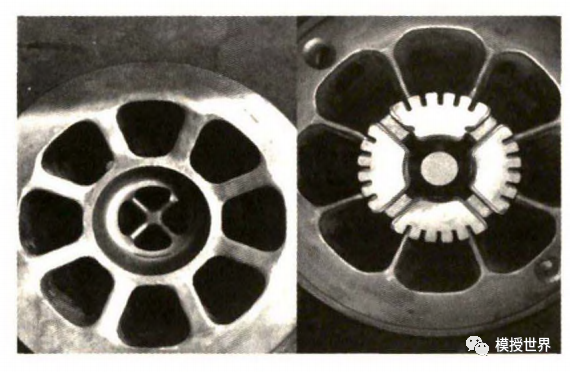

　　圖9 鑲嵌式模中模的模

　　圖10 鑲嵌式模中模擠壓的型材料頭

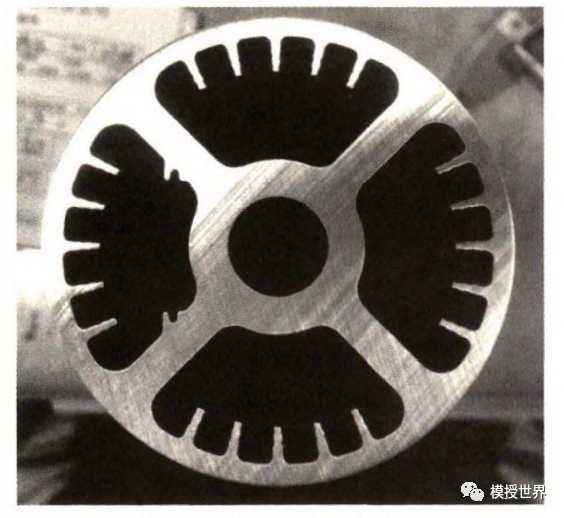

　　圖11鑲嵌式模中模擠壓出的合格型材

　　3.結束語

　　通過上述傳統的模中模擠壓模具與新的鑲嵌式模中模擠壓模具的對比可以看出：

　　1）傳統的模中模方案，因?yàn)樯夏?與上模2是等外徑的，且上模需與上模2配合，最終芯頭是同一高度裝配，所以上模1的模具鋼用量=上模1自身的厚度+上模2的厚度。而鑲嵌式模中模方案中，鑲塊模芯是主體模中間抽出來的一部分。一對比,傳統方案比鑲嵌式方案在模具鋼的用量上整整多出一倍。

　　2）傳統模中模加工時間是鑲嵌式模中模加工時間的2倍左右。

　　3）傳統模中模中上模1由于需要與上模2裝配，導致上模1圓芯頭直桿過長，要穿過整個上模2的厚度，直桿過長，擠壓過程中受力不均勻，易變形,容易偏擺，無法保證同心度的要求。鑲嵌式方案中鑲塊式模芯強度好，圓芯頭不易偏擺,鑲嵌式方案模具壽命約為傳統模中模擠壓模具壽命的3倍。希望本設計能給同行在設計類似的多腔型材模具時，提供一些參考與借鑒。
