摘要：通過對6063、6061、6013等幾種合金不同熱處理狀態分析，研究各合金T6狀態、固溶狀態、以及退火態的低倍組織以及硬度，探討不同合金熱處理狀態下的低倍組織的成因及其對于硬度的影響。研究表明，固溶態組織呈現出明顯金屬色，是辨別產品組織均勻性及檢驗缺陷的最佳熱處理狀態之一；退火態硬度最低，適用于冷加工處理；T6態及退火態組織中，析出相顆粒彌散分布是晶界模糊的主要原因。

　　關鍵詞：鋁合金；熱處理狀態；低倍組織；硬度

　　1、引言

　　鋁合金具有加工性能極佳、良好的抗腐蝕性、氧化效果優良等特點得以廣泛應用[1~3]。在鋁型材生產企業中，多采用正向擠壓的方法，通過施以擠壓力使鑄坯通過特定的?？祝尚统刹煌孛娉叽绲漠a(chǎn)品，可產生較大的經濟效益。而正向擠壓的缺點也很明顯，如縮尾較長、鑄坯與擠壓筒摩擦較為嚴重，易產生不同狀態的晶粒組織等。生產過程中，檢驗制品縮尾以及晶粒組織的方法通常采用低倍組織檢驗方法，

　　即將擠出產品放入堿液中浸泡一段時間，用水沖洗干凈，通過目視方

　　法判定組織是否合格以及縮尾是否去除干凈等，以確保是否繼續生產

　　或廢料鋸切長度的確定，避免因組織不良或廢料長度鋸切不足帶來的

　　不利影響。除此之外，硬度同樣作為鋁型材生產企業最為重要的檢測

　　手段之一，用以判定制品的性能是否合格。微觀組織決定宏觀性能，本文通過對6061合金、6013合金以及6063合金的不同熱處理狀態的低倍組織及各合金狀態對應的合金硬度進行分析，探討各組織狀態特征以及其形成原因，以及低倍組織與硬度的對應關系，為生產同行以及下游加工企業提供參考。

　　2、實驗方法

　　低倍實驗工藝參數：按照國標GB/T3246.2-2000低倍組織測試要

　　求執行。其中氫氧化鈉溶液濃度：200g/L，室溫下進行，侵蝕15min，用清水清洗，然后酸洗，酸洗工藝：20%（v/V）硝酸溶液。硬度檢測：HBS-62.5型小負荷布式硬度儀，載荷：62.5Kgf加載時間30s，壓頭直徑3mm；熱處理采用精密溫控爐，熱處理工藝制度如表一所示。

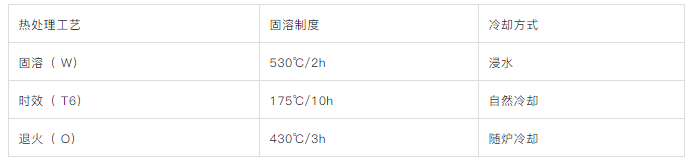

　　表1 熱處理工藝制度

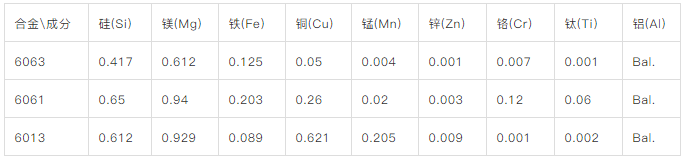

　　表2 合金成分(質量分?jǐn)?shù)：Wt.%)

　　3、實驗結果

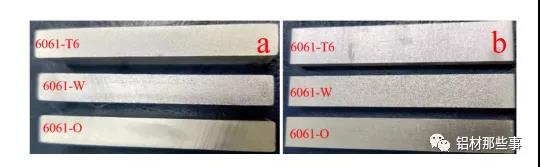

　　圖1 6061低倍組織：a、6061橫截面組織；b、6061表面組織

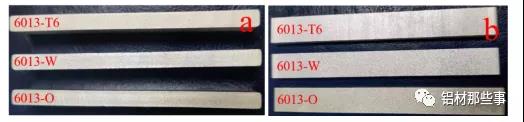

　　圖2 6013低倍組織：a、6013橫截面組織；b、6013表面組織

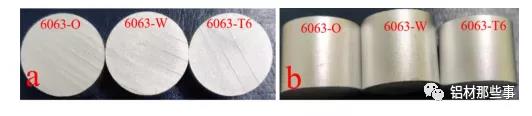

　　圖3 6063低倍組織：a、6063橫截面組織；b、6063表面組織

　　如圖分別為6061合金、6013合金以及6063合金的低倍組織照片。幾款合金狀態低倍組織中，雖然呈現出不同的組織特征，但相同的熱處理狀態下對比，具有相同規律。其中，橫截面組織中，W態組織晶粒易分辨，晶界細小均勻，晶粒干凈，呈現出金屬色；T6態組織晶界模糊，無金屬色；退火態組織相對均勻，金屬色介于W態與T6態之間，晶粒分布更加均勻。表面組織中，W態組織晶粒無明顯方向性，呈現出均勻細小再結晶的表面；T6以及退火態的表面組織晶粒，呈現出不同程度的方向性，即沿擠壓方向晶粒密排，T6態更加明顯。

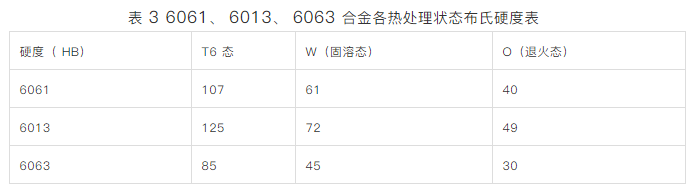

　　對比各合金之間的硬度差別，完全退火態硬度最低，其中6063合金硬度為30HB，而6013以及6061合金硬度最低分別為49HB和40HB。固溶態硬度顯示，6063合金為45HB，而6013合金和6061

　　合金分別為72HB和61HB；而T6態則為最高硬度值，其中6063、

　　6061以及6013合金硬度值分別為85HB、107HB以及125HB。

　　4、分析討論

　　低倍組織檢測是鋁合金加工行業最重要的檢測手段之一，也是判定組織均勻性及缺陷的有效手段之一，其原理是通過鋁合金中不同組織與堿性或酸性成分的反應快慢，從而形成色差，進而判定晶粒度、組織界面、雜質、析出相顆粒分布及狀態等。經腐蝕后，鋁基體通常呈現出金屬色特征，而析出相及晶界則呈現出黑色或其他顏色等。固溶處理是將合金加熱到一定溫度，保溫一段時間，并以一定速度冷卻的熱處理工藝，其目的是使第二相能全部或最大限度的溶入鋁基體（固溶體），從而獲得所需的性能要求。本文選用合金均為6XXX系合金，其主要的強化相為Mg2Si，為方便對比，采用的加熱溫度及時間相同。由于第二相粒子的溶解，合金晶粒內部析出相顆粒溶入鋁基體，形成金屬色，而晶界及析出相等更易腐蝕，呈黑色或灰色。表面組織中，由于合金與模具工作帶的摩擦，坯料形成明顯的擠壓條紋，經高溫處理后，形成較為細小的再結晶晶粒組織。

　　T6態即將淬火后的合金在一定溫度下，保溫一定時間，然后自然冷卻的一種工藝制度。針對于6XXX系可熱處理強化鋁合金，為方便對比，本文所選合金均采用170℃/10h的時效制度。固溶后的組織由于處于過飽和狀態，經過時效后，固溶進鋁基體的第二相顆粒在高

　　溫下彌散析出，且均勻分布，從而在堿蝕后呈現出“模糊”的表面。另外，由于時效析出的原因，析出相彌散分布，提高了材料的耐腐蝕性，尤其是晶界處的耐腐蝕性，因此晶界與析出相的共同作用下，使固溶狀態的金屬色呈現出模糊狀態，各晶粒界限在低倍組織下，不易

　　分辨。完全退火態（O態）目的是獲得最低強度及硬度的一種熱處理工藝。本實驗采用430℃/3h，并隨爐冷卻的退火制度以獲得最低硬度值。第二相粗化是退火組織最顯著特征之一。其在隨爐冷卻過程中，通過高溫、慢冷的工藝，使第二相顆粒逐漸析出并粗大化[5]，低倍組織呈現出晶界模糊，且晶粒不易分辨，與T6態低倍組織類似。微觀組織決定宏觀性能。6XXX系鋁合金由于是熱處理強化鋁合金，其主要強化方式為固溶強化及析出相強化，析出相粒子越小，其強化能力越強。固溶態的鋁合金由于析出相固溶于基體，產生晶格畸變，形成固溶強化；后續時效過程過程中，析出相粒子細小析出，通過在變形過程中，對于晶界滑移或位錯運動阻礙作用形成強化，進而具有較高的強度及硬度。如果時效溫度過高可能形成過時效的特征，即析出相粒子長大，強度會有所降低；而退火態的組織中，由于析出相粒子粗化，因此其硬度最低，也是冷加工最佳的狀態，因此常用于冷鍛或冷加工。本研究中，時效后的的狀態比固溶狀態硬度明顯提高1倍左右，而固溶態硬度比退火態硬度高10HB左右，表明時效強化是6XXX系鋁合金的最重要的強化方式。

　　5、結論

　　1、低倍組織色差是由于鋁基體與析出相、晶界、雜質、孔洞等對于堿或酸的腐蝕敏感性不同，形成腐蝕速率的快慢，從而形成色差，用于低倍組織判斷。

　　2、固溶態組織由于第二相顆粒溶于基體，低倍組織呈現基體金

　　屬特征，晶粒易分辨；T6態及退火態組織，由于第二相的析出，晶

　　界模糊不易分辨。

　　3、時效強化是6XXX系合金最主要的強化方式。
