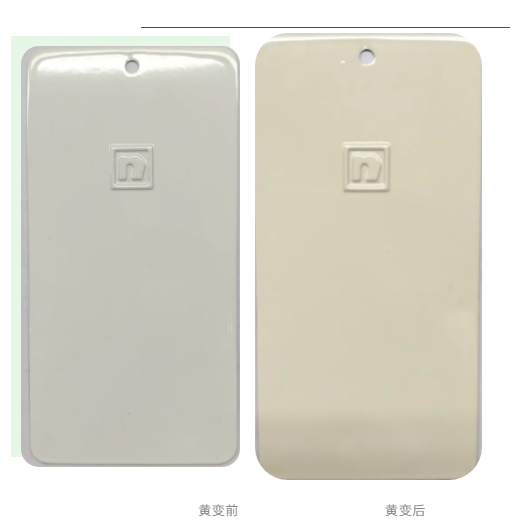

粉末在烤箱烘烤時間過長，烤箱溫度過高。一般粉末涂料在200°C，10分鐘左右就能夠完全熔融固化，要嚴格按照粉末涂料的技術(shù)要求來控制烤箱溫度與烘烤時間。

　　不同的工件基材、厚度與形狀，卻無區(qū)分使用同樣的固化溫度與烘烤時間。尤其是工件基材的升溫速率差異較大，薄板件一般升溫快，后段溫度比設計溫度會高出20℃左右，造成厚薄板件溫度差異過大產(chǎn)生色差。應該根據(jù)工件的材質(zhì)、厚度、形狀進行分類，分別定制不同的固化溫度與時間，這樣能夠有效地改善黃變現(xiàn)象。

　　客戶現(xiàn)場不同的烘烤條件也會導致黃變。同一種粉末涂料采用電加熱方式的烘道一般黃變情況不明顯，而燃氣爐由于有氧化反應，烘道黃變情況較為嚴重。根據(jù)不同的烘烤設備，有針對性地調(diào)整粉末配方能大大減小黃變程度。

　　除此之外，粉末涂料本身使用的原料不耐高溫，如鈦白粉、樹脂、填料，部分色料耐溫性能較差，230℃以上發(fā)生氧化分解。在調(diào)整粉末配方時選用優(yōu)質(zhì)的原料，也可以在配方中添加粉末專用的抗黃變助劑（一般為抗氧劑），都能有效緩解黃變問題。
