鋁合金因其質(zhì)輕和出色的強(qiáng)重比，在汽車，航空航天等多個(gè)領(lǐng)域得到廣泛應(yīng)用。近年來，由激光粉末熔融（laser powder bed fusion,LPBF）增材制造工藝制造的高強(qiáng)度鋁合金如2xxx和7xxx往往存在塑性差和裂紋的問題。向Al-Mg系合金中添加Sc元素，在凝固過程中原位形成的初生Al3Sc析出相能夠?yàn)榫ЯＬ峁╊~外的形核質(zhì)點(diǎn)，從而有效的減輕裂紋的形成傾向。此外，適當(dāng)?shù)臒崽幚砉に嚹軌驅(qū)Υ紊鶤l3Sc強(qiáng)化相進(jìn)行調(diào)節(jié)，進(jìn)而實(shí)現(xiàn)對(duì)Al-Mg-Sc合金的力學(xué)性能的調(diào)控。然而，目前缺乏對(duì)于如何精確控制LPBF和熱處理制備的高強(qiáng)度Al-Mg-Sc合金的微觀組織，析出相和力學(xué)性能的理解。因此有必要進(jìn)一步研究微觀結(jié)構(gòu)和析出相的形成機(jī)理及它們與機(jī)械和疲勞性能之間的關(guān)系。

　　此外，動(dòng)態(tài)應(yīng)變硬化行為（dynamic strain aging,DSA）常出現(xiàn)在Al-Mg系合金中，在拉伸過程中形成隨應(yīng)力鋸齒狀跌落的雪崩式剪切變形帶，也就是鋸齒狀的拉伸應(yīng)力應(yīng)變曲線。盡管之前的研究工作證實(shí)，可以通過調(diào)控拉伸速率和溫度之間的相關(guān)性來降低或避免不穩(wěn)定的Al-Mg系合金塑性流動(dòng)，然而在微觀結(jié)構(gòu)的影響方面仍具爭(zhēng)議，具體表現(xiàn)為析出相的引入對(duì)Al-Mg系合金在拉伸過程中不穩(wěn)定的塑性流動(dòng)起到了促進(jìn)還是抑制作用。因此通過對(duì)LPBF制備的高強(qiáng)度Al-Mg-Sc合金中DSA行為的研究，可以為優(yōu)化微觀結(jié)構(gòu)以促進(jìn)穩(wěn)定變形提供參考

　　澳大利亞新南威爾士大學(xué)聯(lián)合中國(guó)工程物理研究院機(jī)械制造技術(shù)研究所的研究人員通過LPBF成功制備了沒有明顯加工缺陷的含有Sc和Zr的高強(qiáng)度Al-5024合金。對(duì)LPBF制備的Al-5024合金中雙峰態(tài)晶粒分布的形成機(jī)制，以及通過熱等靜壓和兩步過時(shí)效處理對(duì)所得的微觀結(jié)構(gòu)和力學(xué)行為進(jìn)行了研究。結(jié)果表明，當(dāng)凝固速度低于110 mm/s時(shí)，有利于為Al晶粒提供形核質(zhì)點(diǎn)的初生Al3Sc析出相的形成，因此促進(jìn)了等軸晶的形成。此外，應(yīng)用不同的熱處理揭示了屈服強(qiáng)度與塑性隨熱處理時(shí)間變化的權(quán)衡趨勢(shì)，并觀察到疲勞壽命和屈服強(qiáng)度之間的相關(guān)性，二者與次生Al3Sc析出相的尺寸密切相關(guān)。在325℃，100 MPa壓力的熱等靜壓處理4小時(shí)后，抗拉強(qiáng)度可以達(dá)到450 MPa，在循環(huán)應(yīng)力比為0.1的107次循環(huán)的疲勞強(qiáng)度為105 MPa。動(dòng)態(tài)應(yīng)變硬化的產(chǎn)生與Mg原子簇集有關(guān)，可以歸結(jié)于在制造過程中形成的‘Mg墻’，以及在隨后的熱處理中由晶內(nèi)Al3Sc和晶間富含F(xiàn)e，Mn析出相的生長(zhǎng)所引起的失配位錯(cuò)的增多。這項(xiàng)工作為Al-5024合金中雙峰結(jié)構(gòu)的形成及微觀結(jié)構(gòu)與機(jī)械性能之間的相關(guān)性（包括動(dòng)態(tài)應(yīng)變硬化和疲勞響應(yīng)）提供了新的見解。相關(guān)論文以題為“Fatigue and dynamic aging behavior of a high strength Al-5024 alloy fabricated by laser powder bed fusion additive manufacturing”發(fā)表在金屬材料頂級(jí)期刊Acta Materialia。

　　論文鏈接：

　　https://doi.org/10.1016/j.actamat.2021.117312

　　LPBF制造的Al-5024合金在建造狀態(tài)下呈現(xiàn)由等軸晶和柱狀晶組成的雙峰態(tài)晶粒分布的微觀結(jié)構(gòu)。其中，細(xì)晶粒主要存在于熔池的邊界，這是由于在LPBF中，凝固通常從熔池邊界開始，初始較慢的固液界面速度為Sc擴(kuò)散聚集形成初生Al3Sc析出相提供了充足的時(shí)間，促進(jìn)了等軸晶的形成。隨后在缺少Al3Sc作為形核質(zhì)點(diǎn)以及陡峭的溫度梯度的作用下，形成了柱狀晶。此外，建造狀態(tài)（AB）下的拉伸應(yīng)力應(yīng)變曲線呈階梯狀。經(jīng)過HIP（hot isostatic pressing，325℃，100 MPa，4 h）處理后，原本存在于AB狀態(tài)下因Mg原子簇集而形成擴(kuò)散的‘Mg墻’消失，并且階梯狀拉伸應(yīng)力應(yīng)變曲線消失，變?yōu)楣饣€。

　　此外，在Al晶粒中觀察到大量平均為2.3 nm的納米級(jí)次生Al3Sc，是屈服強(qiáng)度相比于建造狀態(tài)提高的根本原因。為了驗(yàn)證光滑曲線的產(chǎn)生是否是由于熱等靜壓處理造成的，我們進(jìn)行了兩組熱處理（325℃0.5 h和325℃1 h）用于對(duì)比其曲線的形貌，發(fā)現(xiàn)了與HIP處理相同的光滑的曲線。通過OA2（two step over aging，300℃5 mins,水淬，350℃18 h）處理后，相比于HIP狀態(tài)，抗拉強(qiáng)度略有降低，約為30 MPa，這是由于長(zhǎng)時(shí)間的熱處理引發(fā)了次生Al3Sc強(qiáng)化相的長(zhǎng)大（平均為4 nm），因而導(dǎo)致強(qiáng)化效果的略微降低。值得注意的是，OA2處理后的拉伸應(yīng)力應(yīng)變曲線并未變平滑，而是表現(xiàn)為‘locking’鋸齒狀。因此，析出相的引入與否不能準(zhǔn)確解釋鋸齒狀拉伸曲線出現(xiàn)的原因。

　　然而，通過觀察OA2狀態(tài)下的背散射電子圖和STEM-EDX能譜圖，可以發(fā)現(xiàn)大量的富含F(xiàn)e,Mn的亞微米級(jí)析出物沿晶界分布。結(jié)合OA2狀態(tài)下HRTEM和IFFT圖像，可以發(fā)現(xiàn)，Al3Sc和富含F(xiàn)e,Mn的析出物周圍分別存在著低密度和高密度的失配位錯(cuò)。這些失配位錯(cuò)引發(fā)的應(yīng)力場(chǎng)可以作為促進(jìn)溶質(zhì)原子遷移的擴(kuò)散路徑，促使溶質(zhì)原子，即本次實(shí)驗(yàn)中的Mg原子，向失配位錯(cuò)遷移。因此，Mg原子的富溶質(zhì)區(qū)很有可能在失配位錯(cuò)所在的相邊界上形成，導(dǎo)致Mg原子簇集在拉伸變形期間引發(fā)不穩(wěn)定的塑性流動(dòng)。

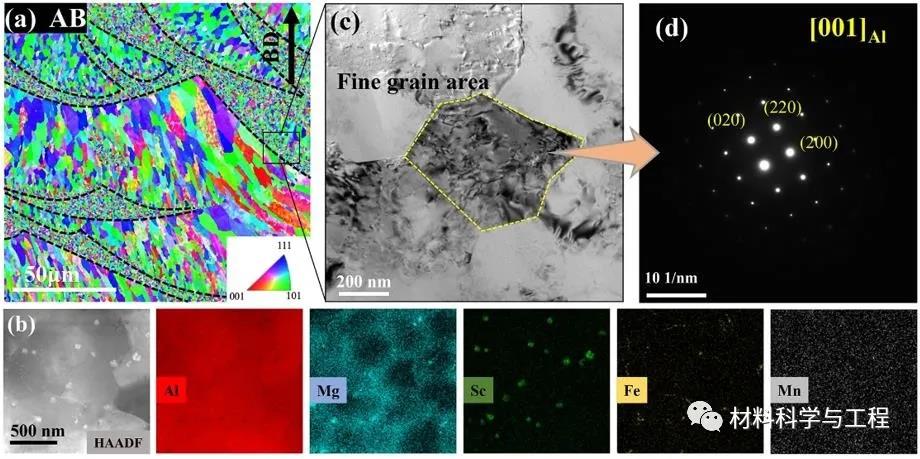

　　圖1 LPBF制造的Al-5024合金的微觀結(jié)構(gòu)（a）縱截面的EBSD圖像，細(xì)晶區(qū)輪廓用黑色虛線標(biāo)出（b）細(xì)晶區(qū)的HAADF-STEM及相應(yīng)的EDX能譜圖像（c）細(xì)晶區(qū)的TEM圖像（d）單個(gè)Al晶粒的SAD圖像

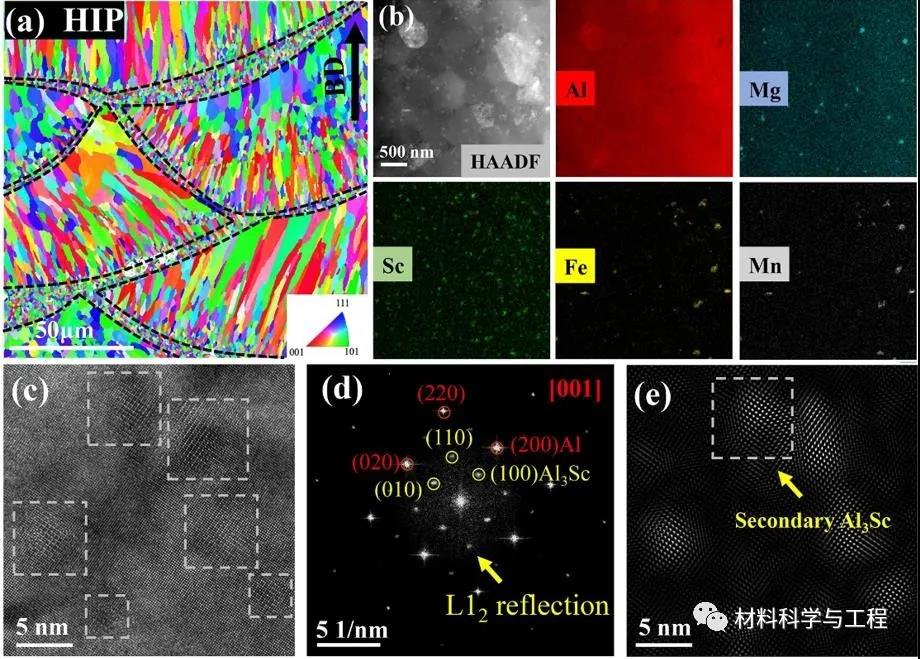

　　圖2經(jīng)過HIP處理后的Al-5024合金的微觀結(jié)構(gòu)（a）縱截面的EBSD圖像（b）細(xì)晶區(qū)的HAADF-STEM及相應(yīng)的EDX能譜圖像（c）細(xì)晶粒內(nèi)部的HRTEM圖像（d）圖c的FFT圖像（e）圖c的IFFT圖像

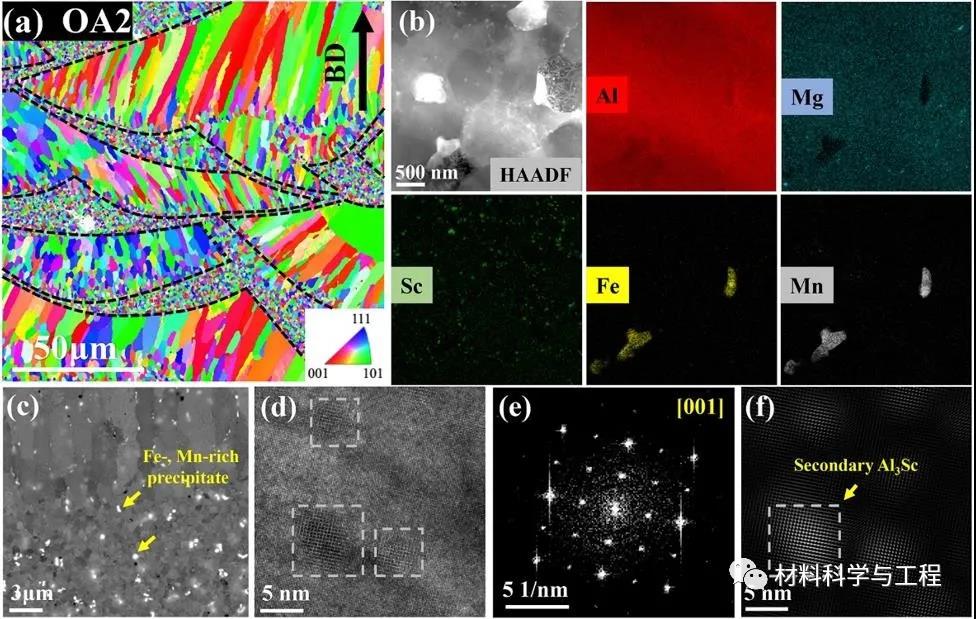

　　圖3經(jīng)過兩步過時(shí)效處理后的Al-5024的微觀結(jié)構(gòu)（a）縱截面的EBSD圖像（b）細(xì)晶區(qū)的HAADF-STEM及相應(yīng)的EDX能譜圖像（c）SEM圖像（d）細(xì)晶粒內(nèi)部的HRTEM圖像（e）圖d的FFT圖像（f）圖d的IFFT圖像

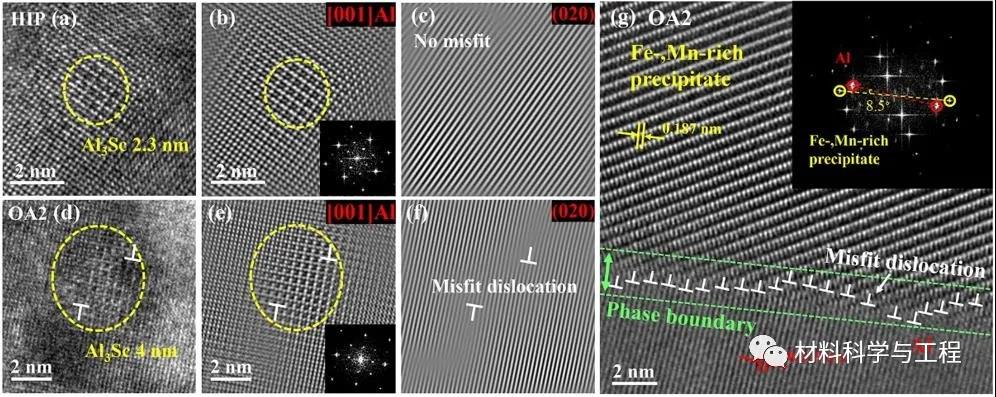

　　圖4 L12結(jié)構(gòu)的Al3Sc析出相周圍失配位錯(cuò)在(a-c)HIP和（d-f）OA2樣品中的HRTEM和IFFT圖像（g）富含F(xiàn)e，Mn的析出相與Al基體界面的失配位錯(cuò)，插圖是Al和富含F(xiàn)e，Mn析出相的FFT圖像

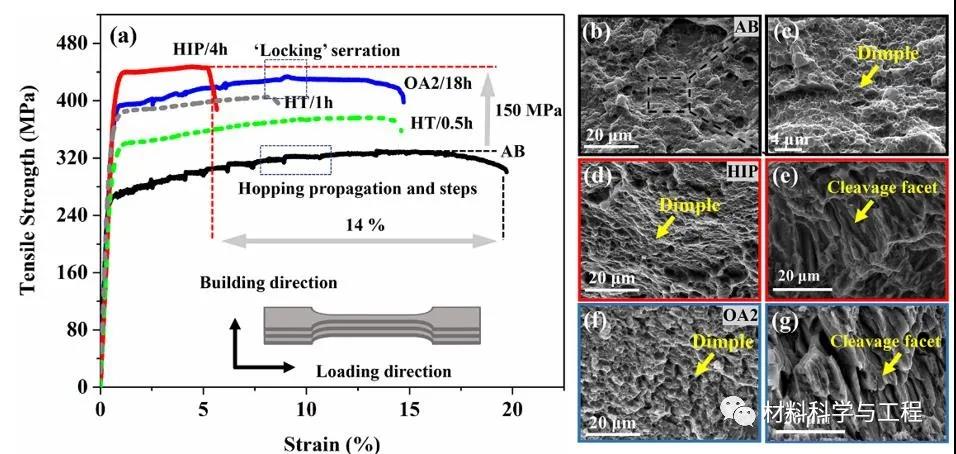

　　圖5不同熱處理下Al-5024合金的拉伸應(yīng)力應(yīng)變曲線及相應(yīng)的斷口形貌

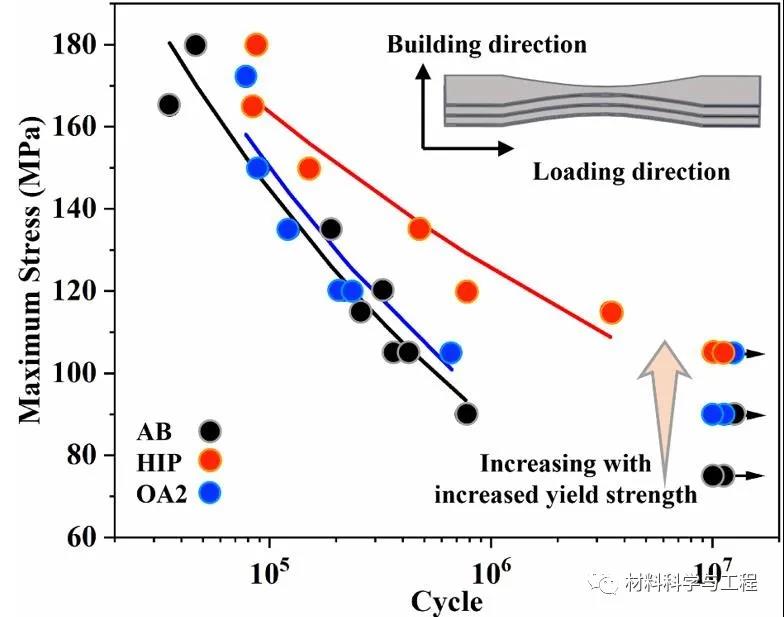

　　圖6不同熱處理下Al-5025的疲勞壽命曲線

　　圖7 LPBF制造的Al-5024合金凝固組織的單一熔池中的熱分布（a）模擬單熔池溫度場(chǎng)（b）模擬單熔池的實(shí)驗(yàn)驗(yàn)證（c）模擬熔池中的熱歷史，顯示對(duì)已凝固層的熱效應(yīng)（d）模擬固液界面速度和溫度梯度的變化

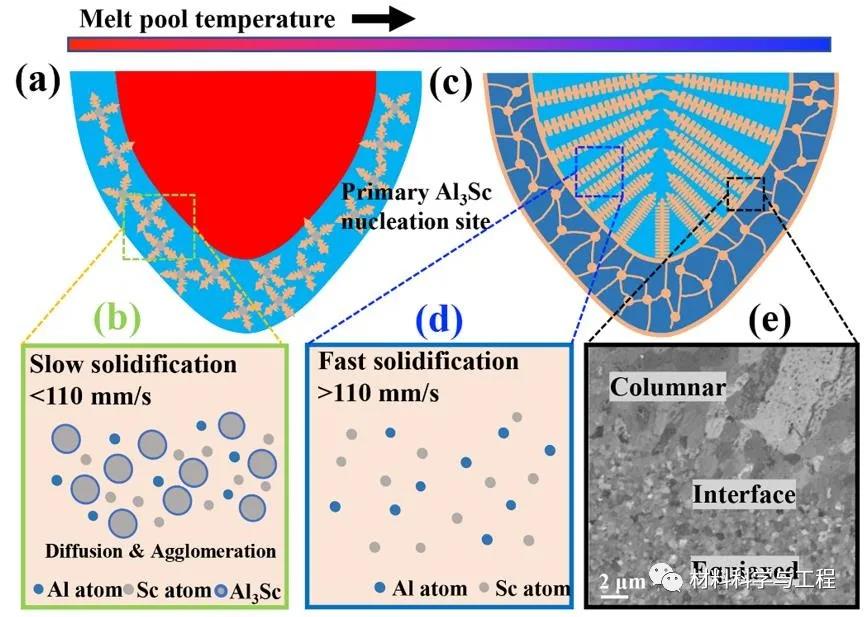

　　圖8 LPBF制造的Al-5024合金的微觀結(jié)構(gòu)形成示意圖

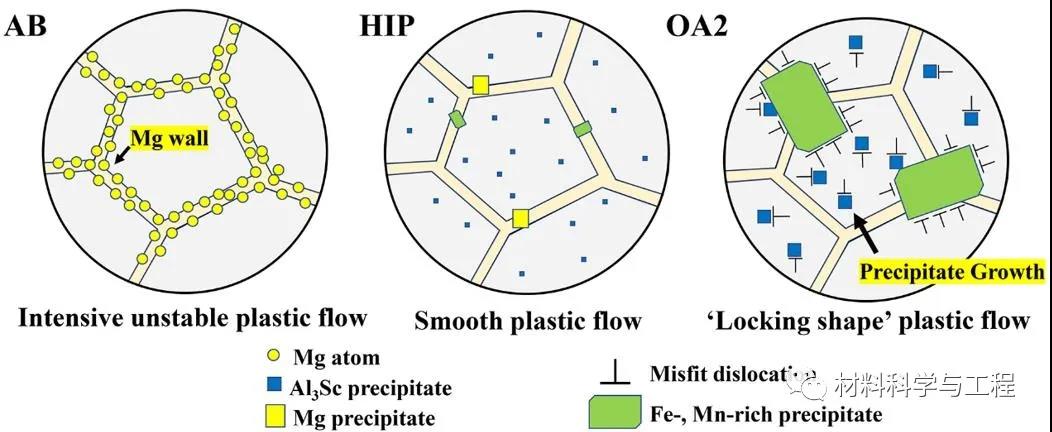

　　圖9 LPBF制備的Al-5024合金在AB，HIP和OA2條件下的微觀結(jié)構(gòu)演變引起的動(dòng)態(tài)應(yīng)變硬化示意圖
