觀光塔透視效果圖

　　上海長灘觀光塔處于上海長灘基地東端，其直徑25.7米、高約180米,地下3層、地上19層，呈圓筒狀結構，塔身修長高聳、裝飾線條簡潔現代，立面為玻璃幕墻，分割大氣精致，遠遠看去外形酷似“定海神針”，佇立在黃浦江與長江交匯口，雖未完工，已然初具地標建筑的雛形，目前是長灘第一高樓，被多家媒體所報道。

　　該塔由華建集團上海建筑設計研究院設計，由蘇州金螳螂幕墻有限公司進行幕墻深化設計及施工，是目前寶山區最高建筑。圓形的造型實現了用戶在塔內360度無死角觀景的極致視覺體驗。

　　觀光塔鳥瞰效果圖

　　塔樓主體鋼結構全部為懸挑結構，懸挑最大跨度達9米，樓層之間呈跳躍式分布，最大凈空有44米，整個觀光塔幕墻鋼結構為圓柱面三角形網格鋼結構，高空懸挑結構吊裝難度較大，安全風險高，施工精細度也要求非常精準。

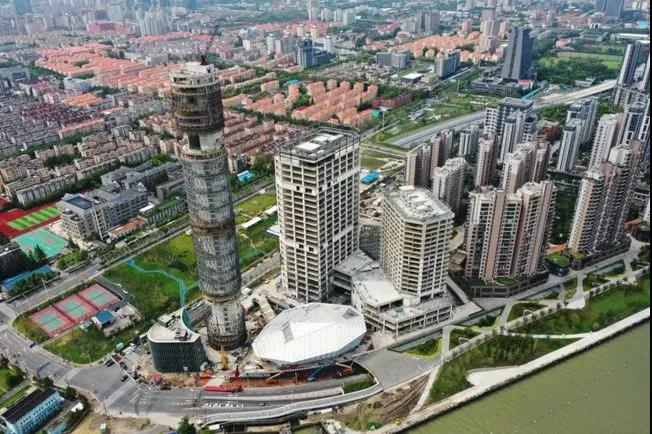

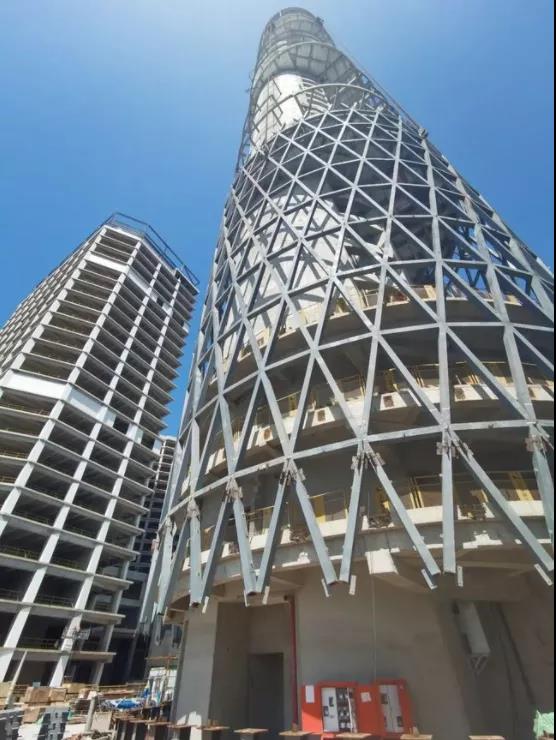

　　觀光塔鋼結構施工中

　　塔身設置三道懸挑桁架，施工采用三大吊掛段幕墻鋼結構“六臺液壓同步提升”和“地面分段拼裝、整體累計提升”相結合的工藝進行安裝。

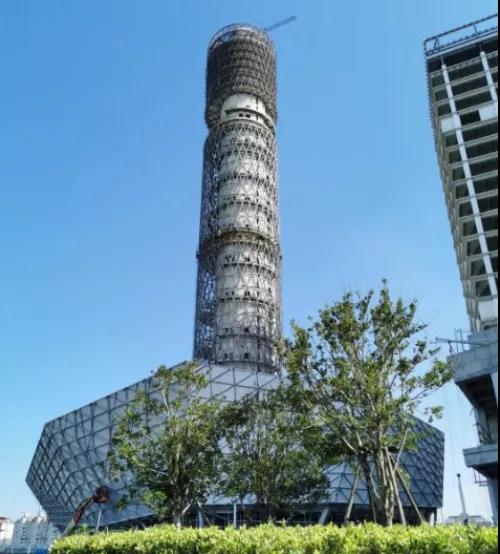

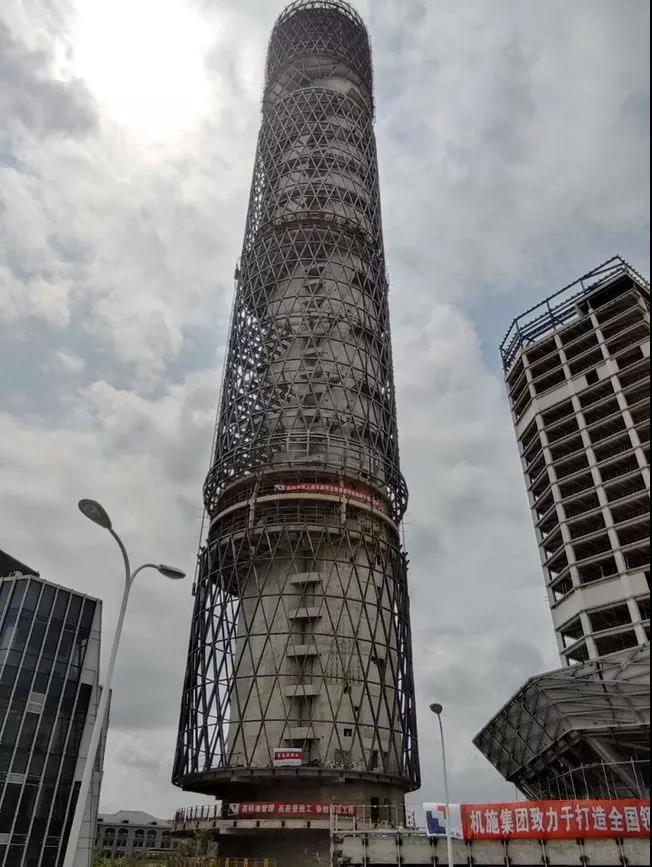

　　觀光塔鋼結構施工中

　　本項目于今年3月19日啟動至今幕墻和鋼結構提升共計歷時6個多月。

　　期間，已進行階段性地面拼裝連續提升及整體就位連續提升多次。

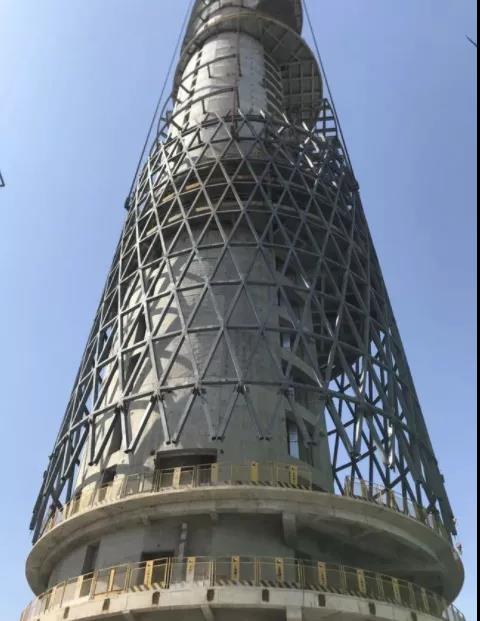

　　觀光塔鋼結構施工中

　　提升施工的幕墻鋼結構難度空前，由于圓筒狀結構外側附著幕墻轉接件，用以連接幕墻龍骨及面板等裝飾構件，因此鋼構安裝精度要求非常高，避免主體鋼構的誤差對未來幕墻分割精度造成先天的缺陷。

　　項目效果圖

　　塔身由上下左右不共面三角形單元空間玻璃擬合而成，鋼結構包含三大段大落空區域吊掛段，該結構上端為固定鉸節點，下端采用針對此項目開發的變剛度彈性連桿，上下支座之間與主體結構無任何連接，總重量約1500噸。

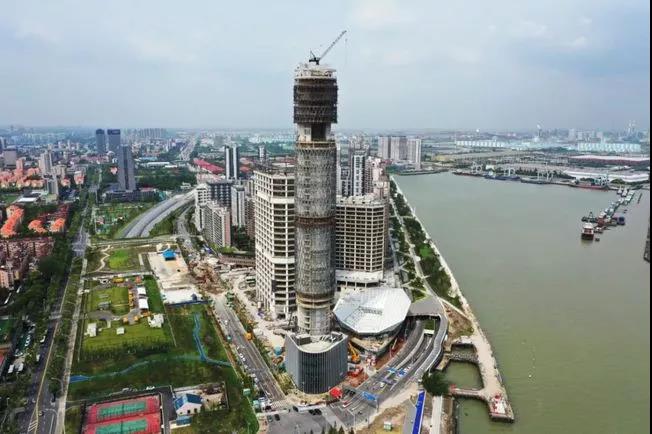

　　觀光塔鋼結構施工中

　　通過上海建工機施集團自主研發“計算機同步控制液壓提升”和“智能自動跟蹤測量”技術，自上而下分區逆作安裝外圈柱面網格鋼結構?？朔松鲜隼щy，提高了拼裝效率和質量。這種采用逆作施工懸掛鋼結構的工藝目前屬于國內首創，有效的保證了提升點位的同步并把提升精度誤差范圍縮小在3mm以內，為后續幕墻板塊的安裝提供了有力保障。

　　項目效果圖

　　如今最后一段懸掛幕墻鋼結構已在六臺液壓同步提升設備的共同牽引下安裝并調節就位，隨著懸掛式鋼結構的成功提升與吊裝，今后類似鋼結構的施工便有了寶貴的實踐經驗。

　　觀光塔鋼結構施工中

　　觀光塔鋼結構施工中

　　特邀撰稿人：章一峰
