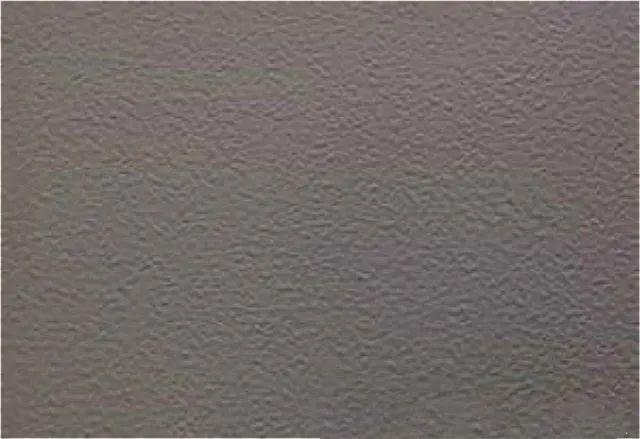

橘皮是涂裝過(guò)程中常見(jiàn)又較難克服的流平性問(wèn)題，影響因素眾多，大大地影響到涂膜的平整性。橘皮狀的表面可以說(shuō)對(duì)產(chǎn)品的外觀裝飾性和有著較大的影響。

橘皮對(duì)于粉末涂料的使用廠家是一個(gè)亟待解決的問(wèn)題。粉末涂料中橘皮現(xiàn)象的產(chǎn)生與粉末涂料本身的特性即流平性能及涂裝生產(chǎn)中設(shè)備的影響和涂裝過(guò)程中工藝參數(shù)的控制都是密不可分的。

01

粉末涂料自身特性

對(duì)產(chǎn)生橘皮問(wèn)題的影響

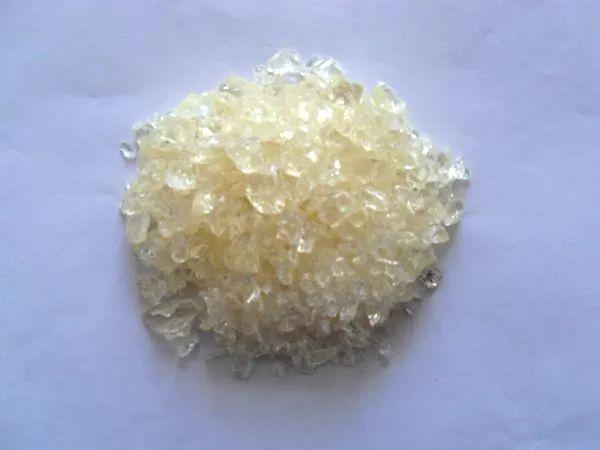

1.1粉末涂料中選用樹(shù)脂分子量的影響

粉末涂料合成時(shí)樹(shù)脂的分子量的選擇較為重要。雖然高分子量樹(shù)脂具有較好的耐候性，但由于粉末在流平時(shí),處在熔融狀態(tài)的粉末黏度較大，流平較困難，造成了橘皮現(xiàn)象的出現(xiàn)。

從黏度角度考慮，選擇低分子量樹(shù)脂有利于改善粉末涂料的流平性能，但低分子量樹(shù)脂的耐候性較差，這就需要粉末涂料生產(chǎn)廠家綜合考慮合成原料的選擇。

1.2粉末粒度分布的影響

一般來(lái)講,當(dāng)粒徑大于75μm的粉末所占比例過(guò)多時(shí)，會(huì)造成涂膜的流平性能變差，容易產(chǎn)生橘皮現(xiàn)象。同時(shí)減少了粉末單位的噴涂面積，并且在施工過(guò)程中粉末涂料的靜電效果變差，容易造成脫粉。

當(dāng)粒徑小于10μm的粉末所占比例多時(shí)，由于此時(shí)粉末涂料的干粉流動(dòng)性稍差，會(huì)造成噴不上粉，粘槍頭等噴涂施工問(wèn)題。

1.3流平劑的影響

流平劑是粉末涂料生產(chǎn)中的重要助劑，廠家在生產(chǎn)粉末涂料時(shí)，都加入流平劑以便改善粉末涂料的流平性能和均涂性能，提高涂膜平整度，減少橘皮現(xiàn)象。

1.4粉末穩(wěn)定性的影響

粉末涂料的穩(wěn)定性說(shuō)明了粉末涂料在存放條件下分子出現(xiàn)交聯(lián)反應(yīng)的現(xiàn)象；粉末的交聯(lián)反應(yīng)發(fā)生越激烈，粉末的分子量變得越大，反映了粉末在固化溫度下的黏度增高、流平特性變差，易出現(xiàn)橘皮。

02

涂裝生產(chǎn)中設(shè)備

對(duì)產(chǎn)生橘皮問(wèn)題的

原因分析及解決辦法

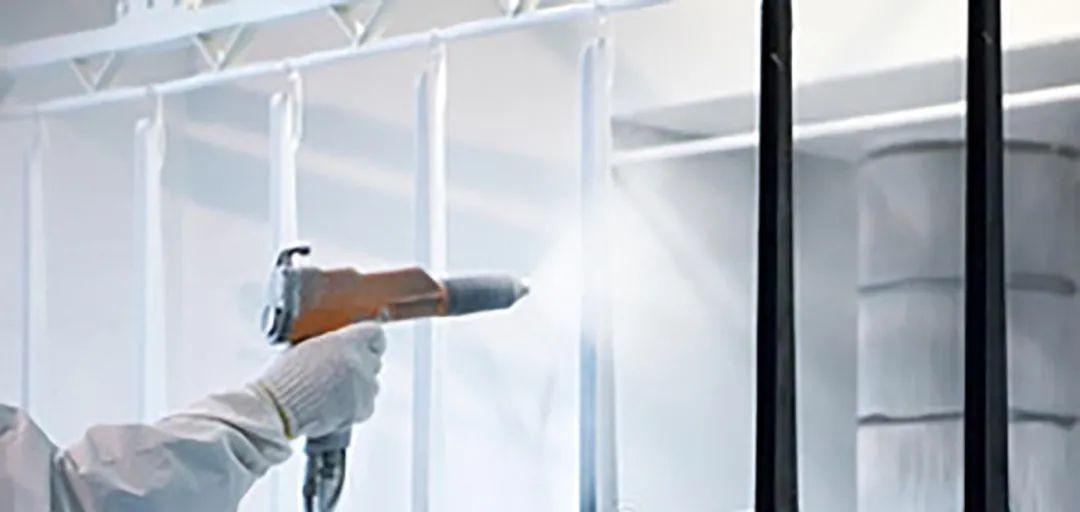

2.1噴槍的影響

由于噴槍嘴磨損,導(dǎo)致噴槍霧化不良，使得吸附于工件表面的粉末厚度梯度較大，流平較困難，容易產(chǎn)生橘皮現(xiàn)象。對(duì)于此種情況，可以采用降低出粉量并提高壓縮空氣輸出量，改善噴槍霧化性能。

2.2掛具的影響

當(dāng)工件進(jìn)入噴粉室時(shí)，由于個(gè)別掛具有變形，工件隨掛具形狀發(fā)生偏轉(zhuǎn)，使得工件表面與噴槍不垂直，距離噴槍較遠(yuǎn)的部位,涂膜過(guò)薄，流平差，橘皮現(xiàn)象嚴(yán)重。

距離噴槍較近的部位雖然涂膜厚，有利于流平，但因壓縮空氣的沖擊力使厚涂膜產(chǎn)生更大的波紋，反而使流平變差，出現(xiàn)橘皮現(xiàn)象。

在生產(chǎn)中，上掛工件時(shí)如發(fā)現(xiàn)掛具有扭曲變形現(xiàn)象，需及時(shí)更換掛具，并保證工件在掛具上的懸掛狀態(tài)良好，確保在噴粉時(shí)工件表面同噴槍垂直。

2.3噴嘴的影響

在生產(chǎn)中，由于粉末粒子間的相互碰撞及粉末粒子和噴嘴的摩擦，產(chǎn)生的熱能使得少量粉末粒子在噴嘴內(nèi)結(jié)垢造成噴嘴堵塞，噴出壓力不足,使其與其他噴槍相比粉末單位噴出量降低。

對(duì)應(yīng)從該噴槍噴涂工件的表面粉末厚度降低，也會(huì)產(chǎn)生橘皮現(xiàn)象。因此，在每次生產(chǎn)結(jié)束時(shí)都需要對(duì)噴槍嘴進(jìn)行清理,及時(shí)清除噴嘴內(nèi)的結(jié)垢。

03

涂裝過(guò)程中工藝條件

對(duì)產(chǎn)生橘皮問(wèn)題的

影響及解決辦法

3.1時(shí)間的影響

流平段時(shí)間太短，粉末還未流平，粉末中的樹(shù)脂分子與固化劑就發(fā)生縮聚、加成反應(yīng)生成大分子網(wǎng)狀結(jié)構(gòu)。這就抑制了粉末的流平，使流平變差，易出現(xiàn)橘皮現(xiàn)象，可以通過(guò)降低線速，延長(zhǎng)流平時(shí)間，以得到平整的涂膜表面，減少橘皮問(wèn)題的發(fā)生。

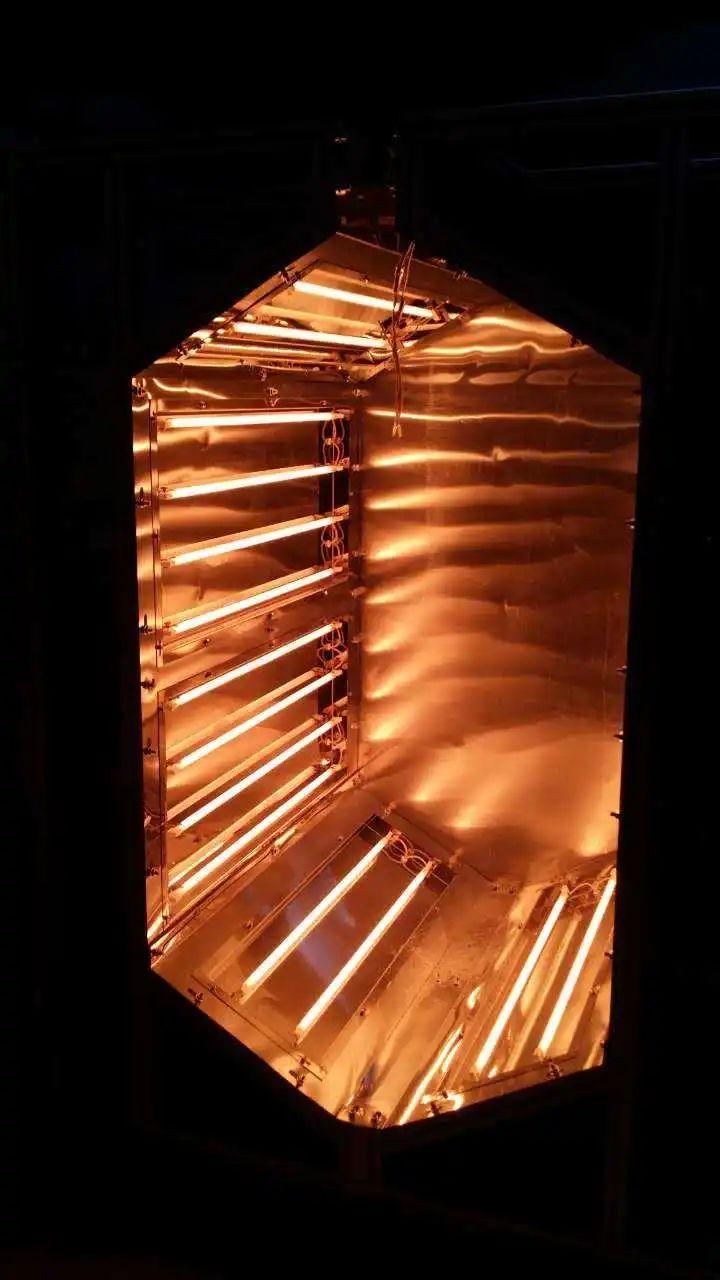

3.2溫度的影響

在固化時(shí)，上升的熱空氣流和直接的紅外輻射作用往往使垂直面場(chǎng)波紋多于水平面。如果升溫速率過(guò)快，就使得垂直面的波紋增多，流平不好，產(chǎn)生橘皮現(xiàn)象。

因此,當(dāng)粉末粒子熔融后至樹(shù)脂分子發(fā)生聚合反應(yīng)這段時(shí)間，需對(duì)工件表面溫度進(jìn)行控制。表面溫度梯度不宜過(guò)大，且這段時(shí)間一般以7～10 min為宜。

04

環(huán)境因素對(duì)產(chǎn)生橘皮問(wèn)題的

原因分析及解決辦法

噴涂施工過(guò)程中，由于過(guò)度通風(fēng)，噴粉室內(nèi)空氣流速太快，使得從噴槍噴出的粉末粒子不僅只受到電場(chǎng)力、重力和壓縮空氣的推力作用，還受到外界風(fēng)力的影響，粉末的運(yùn)動(dòng)方式發(fā)生改變。

這造成吸附于工件表面的粉末厚度不均，影響流平，產(chǎn)生橘皮。因此，在涂裝生產(chǎn)當(dāng)中，應(yīng)適當(dāng)保持噴粉室內(nèi)的通風(fēng)，降低和避免因外界因素對(duì)噴粉作業(yè)的影響造成的橘皮問(wèn)題的發(fā)生。

05

其他因素對(duì)產(chǎn)生橘皮問(wèn)題的

原因分析及解決辦法

5.1工件的影響

工件表面不光滑，影響粉末涂料的流平，易產(chǎn)生橘皮現(xiàn)象。對(duì)此，在施工前需將工件不平整的部位進(jìn)行打磨處理，使表面平整度達(dá)到要求,以減少橘皮現(xiàn)象出現(xiàn)。

5.2磷化膜的影響

磷化膜粗糙不均勻或磷化膜成膜不連續(xù)，在噴粉后同樣可以出現(xiàn)橘皮現(xiàn)象。此種情況，需對(duì)工件酸洗后重新進(jìn)行磷化處理。磷化膜符合噴涂要求再進(jìn)行噴粉。

粉末涂料在涂裝過(guò)程中產(chǎn)生的橘皮現(xiàn)象是多方面因素造成的。為了減少和消除橘皮問(wèn)題,需要粉末涂料生產(chǎn)廠家和使用廠家共同努力去解決。

生產(chǎn)廠家可以從調(diào)整粉末涂料配方著手,改善粉末涂料自身流平性能,以避免橘皮問(wèn)題發(fā)生；粉末涂料使用廠家可以通過(guò)加強(qiáng)設(shè)備的管理與日常維護(hù)來(lái)減少橘皮現(xiàn)象的出現(xiàn)；同時(shí),改進(jìn)噴涂工藝,使橘皮問(wèn)題得到有效控制,達(dá)到粉末涂料應(yīng)有的外觀裝飾性。
