鋁板幕墻起鼓的根本原因

幕墻施打耐候膠出現(xiàn)的起鼓問題，歸根到底是材料的“熱脹冷縮”導(dǎo)致的。當(dāng)施打的耐候膠還沒有完全固化時，板片間接縫在溫度上升時變小，溫度下降時變大，來回的拉伸壓縮導(dǎo)致耐候膠固化過程中表面不平出現(xiàn)起鼓問題。

但為什么總是金屬幕墻容易出現(xiàn)起鼓現(xiàn)象？？？

其實這是由材料的“線膨脹系數(shù)”決定的。線膨脹系數(shù)是指固體物質(zhì)的溫度每升高1℃時，其單位長度的伸長量，單位為1/℃或1/開，符號為α。線膨脹系數(shù)表示材料膨脹或收縮的程度，當(dāng)幕墻的板片尺寸大小一致時，相同溫度變化條件下，板片材料的線膨脹系數(shù)越大，板片接縫的位移變化就越大。

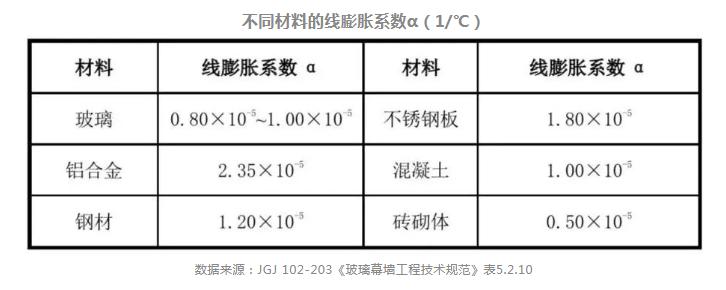

從上表中可以看出，鋁合金的線膨脹系數(shù)是幾種常見建筑材料中最大的，說明在相同溫度變化時，鋁板的位移變化幅度最大。

下面我們將從幕墻接縫設(shè)計、施工和用膠選擇三個方面，詳述鋁板幕墻起鼓的原因和解決方案。

02

膠縫設(shè)計不當(dāng)導(dǎo)致起鼓

幕墻的接縫寬度在實際工程應(yīng)用時應(yīng)該參考JGJ 102-2003《玻璃幕墻工程技術(shù)規(guī)范》附錄進(jìn)行計算。

案例：某鋁板幕墻項目，鋁板尺寸為4200mm*900mm，設(shè)計接縫寬度為9mm?，F(xiàn)場施膠后出現(xiàn)了非常明顯的起鼓問題，特別是在靠近短邊的接縫上。問題出在哪里呢？

通過分析我們發(fā)現(xiàn)問題出在膠縫上。以下是具體分析過程：

該幕墻選用的硅酮耐候密封膠位移能力達(dá)35%（為較高位移能力）；鋁板的熱膨脹系數(shù)為：23.8×10-6/℃，按照項目當(dāng)?shù)爻Ｄ隃囟茸兓?a style="color:#4472c4" href="http://www.tlfldsl.cn" target="_blank" title="鋁型材">鋁型材受熱吸熱溫度變化取均值：60℃，則鋁型材密封膠所需最小接口寬度為：

溫差導(dǎo)致的位移變化值為：

23.8×10-6/℃*60℃*4200mm=6mm

可以看到6mm相對9mm的變位為67%左右，較窄的接縫承受了較大的位移變化導(dǎo)致明顯的起鼓問題。

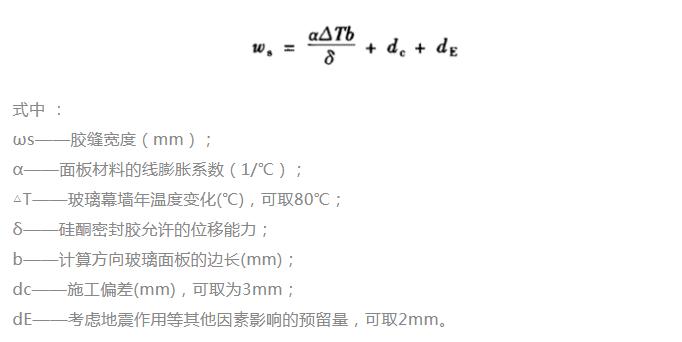

參考規(guī)程，重新設(shè)計計算的膠縫寬度如下：

ωs=（23.8×1010-6/℃*60℃*4200mm）/0.35+3mm+2mm=22.136mm取23mm。

03

施工環(huán)境溫差導(dǎo)致起鼓

針對同一個項目，朝北面的鋁板幕墻一般也不會起鼓，因為朝北面的鋁板一般不受太陽照射，溫差只受氣溫溫度影響，變化值比較小。而其他幾面鋁板除了受氣溫溫度變化影響，太陽的直射會導(dǎo)致鋁板溫度明顯上升，使鋁板承受的溫差變大導(dǎo)致容易出現(xiàn)起鼓問題。

01

解決方案一

建議分兩次打膠！

即先打一次凹陷的膠縫，打膠厚度控制在縫隙深度的一半，待其固化2~3天，具有彈性后，再在其表面打第二道膠。需要注意的是，打第二道膠時第一道膠表面應(yīng)保持干凈無灰塵等污漬，否則兩道膠無法形成有效粘結(jié)。

02

解決方案二

選擇合適的時間施工，避開聚溫高峰期施工。

陰天是趕工期的最佳時機(jī)。在季節(jié)變化時，白天溫度高，濕度大，如果在上午施工特別容易起鼓（上午打膠，下午板片暴曬，縫隙收縮導(dǎo)致起鼓）。因此施工建議選在傍晚太陽下山時，或采用適當(dāng)?shù)?a style="color:#4472c4" href="http://www.tlfldsl.cn/product/list/classid_3&classid2_669" target="_blank" title="遮陽">遮陽措施，比如用防塵網(wǎng)等遮擋腳手架，使面板不直接暴露于陽光曝曬下，降低面板的溫度，減小溫差導(dǎo)致的接縫變形。
