常見的卡車大多是采用了前置后驅的驅動形式，發動機所產生的動力經變速箱的輸出扭矩和旋轉運動，再通過傳動軸傳遞到驅動橋上，再傳遞至車輪從而驅動車輛行駛。

傳動軸的兩端均連接至變速箱和驅動橋的法蘭，在經過起伏路面時懸架的彈性特征，驅動橋會有上下運動的過程，傳動軸的傳遞距離和傳遞角度都會動態發生變化。

卡車的傳動軸通常由軸管、伸縮套、萬向節等部分組成。伸縮套的存在正是可以調節變速箱與驅動橋之間的距離及角度的變化；萬向節則是保證變速箱輸出軸與驅動橋輸入軸線夾角的變化，實現兩軸的等角速轉動。

從它承接的作用來看，傳動軸對動平衡、質量、耐腐蝕、耐疲勞等性能要求比較高，對材料和加工工藝的要求也很高。不過毫無疑問，目前商用車上使用最為廣泛的仍然是鋼制傳動軸，其優點就是耐用和便宜。但鋼制傳動軸也有一大缺點，就是比較重，除了給車輛增加了較多的重量以外，鋼制傳動軸還使引擎更難工作，因?yàn)樗仨氁獛?dòng)更加沉重的傳動軸才能驅動車輛前進。

目前已經有很多卡車開始裝配鋁合金傳動軸，在最近上市的新款藍牌輕卡金奧鈴身上我們就看到了其裝配的一體式鋁合金傳動軸，由常見的兩根升級成為一根，傳動效率與可靠性表現更佳。不過一提到鋁合金傳動軸，很多卡友會調侃“會不會擰成麻花”？那么鋁合金傳動軸的強度能否滿足大家的需求呢？

不過鋁合金傳動軸也不是大家所認為的“全鋁合金”，而是軸管采用鋁合金材質，萬向節大多采用美標8620H鋼材。據了解，常用的用作傳動軸軸管的鋁合金為6061鋁合金，主要合金元素為鎂與硅。其抗腐蝕性與可焊接性都比較優秀，氧化效果好，廣泛應用于要求有一定強度和抗腐蝕性高的各類工業結構件。

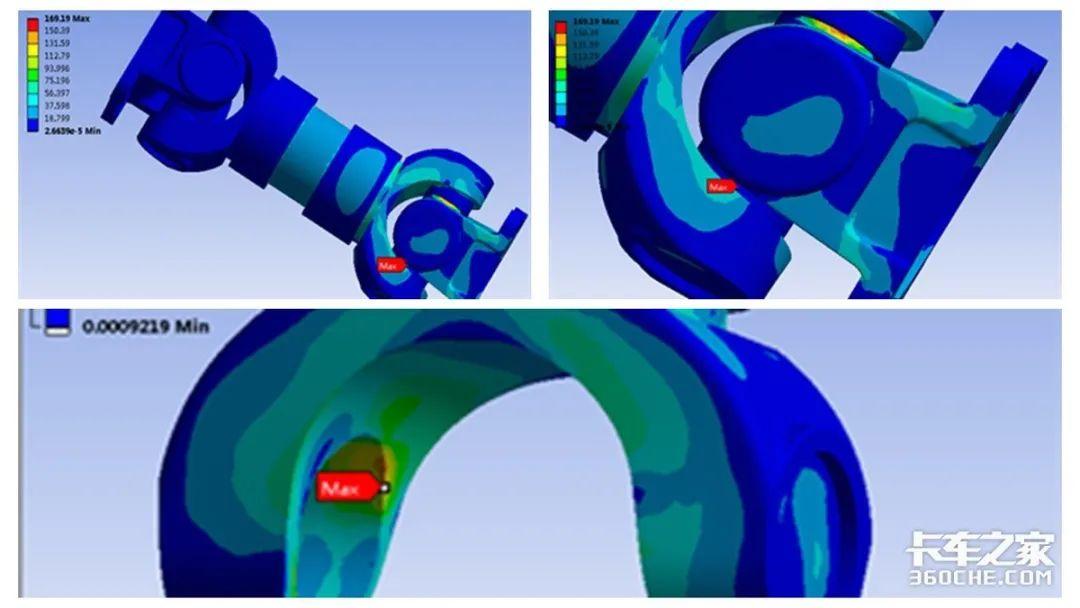

這里我引用國內一篇研究重型卡車傳動軸扭轉強度的報告來簡要說明，工況1：在萬向節轉角0度時，傳動軸的受力分析結果如下圖所示。其中等效應力最大處位于萬向十字節與其端部軸承過度處，最大應力為169MPa。而應用鋁合金材質的軸管、伸縮套等位置的等效最大應力約為37-54MPa左右。

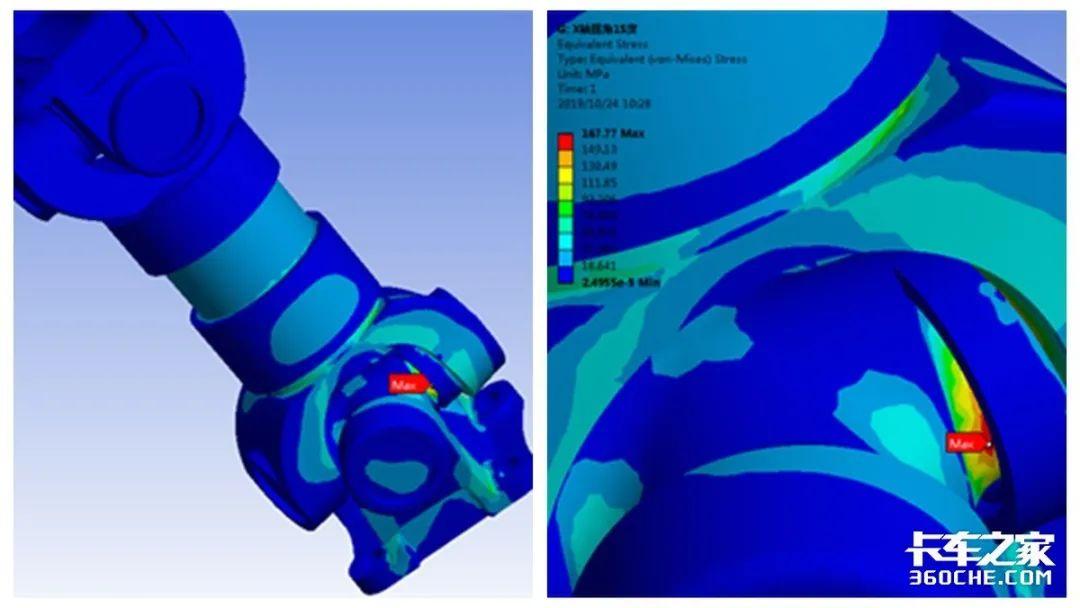

工況2：在顛簸路面行駛時，萬向節繞X軸轉角15度時，傳動軸的受力分析如圖。其中整體應力最大處位于萬向十字節與其端部軸承過度處，最大應力為168MPa，應用了鋁合金材質的軸管等位置的最大應力約為37-55MPa。

而6061鋁合金的極限抗拉強度為205MPa以上，并且其位置并不處于等效應力最大處，這也保障了整個傳動軸的強度可以應對絕大多數工況，除極端惡劣情況下，都很難達到扭斷傳動軸的情況。

在東風推出的新款東風天龍旗艦GX牽引車上也能找到鋁合金傳動軸的存在，對于車貨總重達40余噸的牽引車而言，應用鋁合金傳動軸也足以說明其性能參數是滿足重卡的工況的。

鋁合金傳動軸在軍車領域也有應用，在2018年時，東風汽車傳動軸有限公司就研發出了應用于東風猛士越野車的鋁合金傳動軸。對于可靠性有著極高要求的軍用車輛能使用鋁合金傳動軸，也側面說明了其可靠性達到了軍方要求，表現足夠出色。

對于對重量非常敏感的卡友們來說，這些沉重的部件都是潛在的需要優化重量的產品之一，因?yàn)檫^(guò)于沉重的車子會使得合規裝載能力下降。如果每趟都比別人少拉一些，經年累月下來會少掙不少錢。由鋼制傳動軸升級成鋁合金傳動軸也是目前商用車制造商越來越廣泛采取的一種減重辦法了，鋁合金傳動軸的出現，使得卡車的輕量化之路打開了新局面。

目前常見的鋼制傳動軸主要其由兩段組成中間有支撐軸承座

鋼鐵的密度約為7.8g/cm3，而鋁合金密度約為2.7g/cm3，合金成本不同會有細微變化，通常可以認為同樣的部件，鋼鐵會比鋁合金重近3倍。我們以輕卡級別為例，使用鋁合金材質的傳動軸通常為了保障其強度與可靠性會進行強化處理，在您觀察鋁合金傳動軸與鋼制傳動軸刨面時您有可能會注意到，鋁合金傳動軸會比鋼制傳動軸稍厚一些。

即便如此，鋁合金傳動軸仍然相比鋼制傳動軸可減重30%左右，也就是說僅傳動軸這一部件便可以減重約12kg。而如果用一根鋁合金傳動軸替代兩根鋼制傳動軸，重量甚至可以降低30%-50%。單單傳動軸方面減輕的重量就接近20KG。再配合上各家大同小異的“鋁合金套餐”，如鋁合金材料的變速箱殼體、油箱、儲氣筒、輪圈等，其減重效果不容小覷，對于卡友們而言就可以實現合規多拉。

除了更輕，可滿足卡車的使用需求以外，鋁合金傳動軸相較常見的鋼制傳動軸還有哪些區別呢？首先因?yàn)殇X合金更加輕巧，其更容易被驅動旋轉，這降低了其轉動慣量，也就是說鋁合金傳動軸的動力響應更加迅速。

另外，在很多人眼中，鋁合金因?yàn)楦p巧這一特性被視為“更高級”，但并沒有這么簡單。鋁合金在韌性上比合金鋼要差，也就是說，鋁合金雖硬但卻更脆，而鋼雖然軟卻更具韌性。這也就導致了其遇到超過其極限的受力情況下，鋼會逐級抵抗至最后“一兵一卒”，因?yàn)槠漤g性可以化解一部分力量，而鋁合金達到臨界點時可能會直接“繳械投降”。

最后就是卡友們所關注的價格問題了，這里我也為卡友們打聽了下，在輕卡車型中，選裝鋁合金傳動軸的價格約為300元。是否選擇鋁合金傳動軸就見仁見智了，因?yàn)檩p量化是一個體系，而不是比拼個別零部件的減重，單一選擇鋁合金部件的作用并不大，只有大量應用輕量化手段和材料降重才更具意義。

●編后語

鋁合金材料的大量應用在藍牌輕卡等追求標載運輸?shù)念I(lǐng)域確實有著非常大的幫助，在保障了輕卡較大的裝載方量的同時，在一定程度上優化了整車自重，可以讓卡友們合規拉更多的貨物。各位卡友們覺得鋁合金傳動軸是否值得一選呢？您認為鋁合金傳動軸會更廣泛被應用嗎？歡迎在下方留言參與討論。（文/孔祥祺）
