擠壓比是鋁型材擠壓過程的一個重要工藝參數,通常在實踐中.主要靠經驗來確定擠壓比的大小.試圖通過成材率最高的原則來優化擠壓比,得出一臺擠壓機的擠壓力與適合的擠壓比范圍之間的定量關系,并以此來優化相關工藝參數。

【擠壓比定義】

擠壓比(extrusion ratio)是指擠壓筒腔的橫斷面面積同擠壓制品總橫斷面面積之比，也叫擠壓系數。擠壓比是擠壓生產中用于表示金屬變形量大小的參數，

擠壓比:衡量此型材是否可以在該臺擠壓機擠壓的重要參數之一。

【擠壓比計算公式】

首先計算鋁型材的截面積，然后用擠壓筒的斷面積除以鋁型材的截面積就是擠壓比了，也叫擠壓系數。

擠壓比計算公式：

擠壓筒的面積/型材的截面積

用λ表示：λ=Ft/ΣF1

式中Ft:錠坯在擠壓筒內填充后的橫斷面積，mm^2；

ΣF1:擠壓制品的總橫斷面積，mm^2;

擠壓時金屬變形量的大小也可用變形程度ε表示：ε=λ-1

【舉例說明】

例如：600T擠壓機用直徑90毫米的鑄錠，擠壓筒直徑95毫米，擠壓直徑20毫米的型材。

擠壓比=(1/4X3.14X95X95)÷(1/4X3.14X20X20)=22.6

擠壓比太小，型材制品變形不充分，密度和表面質量不好，擠壓比太大，模具變形太劇烈，擠壓困難，型材尺寸難以保證，甚至造成堵模。理想值40-80

鋁型材根據擠壓比來確定采用多大擠壓機

一般是根據鋁型材載面圖來確定擠壓比，再來定采用鋁大擠壓機

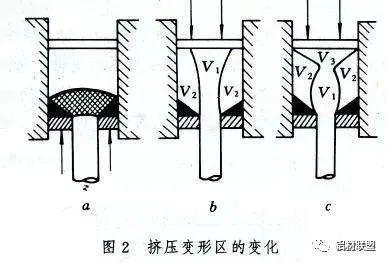

擠壓比同變形程度有如下關系：

(1)擠壓比增大時，金屬流出模孔的困難程度會增大，擠壓力也增大；

(2)當其他條件相同時，擠壓比增大，擠壓時錠坯外層金屬向?？琢鲃?dòng)的阻力也增大，因此使內外部金屬流動速度差增大，變形不均勻；

(3)但當擠壓比增加到一定程度后，剪切變形深入到內部，變形開始向均勻方向轉化。研究證明，當擠壓變形程度ε達到85%～90%時，擠壓金屬流動均勻，制品內外層的力學性能也趨于均勻。

擠壓比λ的選擇與合金種類、擠壓方法、產品性能、擠壓機能力、擠壓筒內徑及錠坯長度等因素有關。如果λ值選用過大，擠壓機會因擠壓力過大而發生“悶車”，使擠壓過程不能正常進行，甚至損壞工具，影響生產率。如果λ值選用過小，擠壓設備的能力不能得到充分利用，也不利于獲得組織和性能均勻的制品。

擠壓比λ一般應滿足下列要求：

一次擠壓的棒、型材≥8～12

軋制、拉拔、鍛造用毛坯≥5

二次擠壓用毛坯不限。

擠壓機的確定多數是按擠壓比來計算，這也與鋁材廠的要求也有關系，比如一個鋁型材擠壓比算下來只有5-10，這種情況設計都會要求鋁材廠更換大機臺來擠壓產品，但是鋁材廠對型材只有簡單要求，要求模具廠不換壓機進行設計。這時模具廠還是會做下去。有的廠6063的擠壓比小于200.只要擠壓比合適0.7的料可以擠壓。

有一個合理系數Q=(A-B)A,一般在95%以上最合理。

【總結歸納】

綜上所述：鋁型材擠壓比的計算及合理選擇只能作為一般規律作為參考，具體實行得根據各個廠的信息進行模具設計和擠壓生產，在擠壓廠無法滿足各個噸位的擠壓機時，小機擠大料是家常便飯，所以根據擠壓比來安排擠壓機，只能做參考，不是最終結果，必須根據廠內的要求進行高要求，高精度的模具設計和加工。所以現在設計師們很多時候都是按型材廠指定的信息來設計生產模具。
