環境中，承擔著重要的功能性作用，鋁用電極質量的好壞對電解槽的穩定運行、經濟技術指標的先進性以及槽壽命都具有舉足輕重的影響。因此，未來鋁電解技術的發展在相當大的程度上，取決于電極材料的性能與質量。

鋁電解的電極材料的生產技術和應用情況將在本書第6篇中詳述。本節主要簡要介紹新型電極材料如何影響未來鋁電解技術的發展。

1 石墨化陰極

20世紀90年代后，國外以原法國鋁業公司為代表的多家大鋁業公司，為實現電解槽的大型化和生產運行的穩定性，通過強化電流提高產能，在新建大型槽或進行電流強化的電解槽，采用了石墨化陰極炭塊取代高石墨質陰極。

采用石墨化陰極，可以對鋁電解過程產生如下作用:一是可降低陰極壓降，為節能或強化電流創造更大空間:二是在陰極區域能量基本保證自耗狀態下，能減少槽熔體區向四周散出熱流的負荷，有利于形成完整的爐幫并維持穩定:三是增強陰極炭塊的抗鈉腐蝕，延長陰極使用壽命。

石墨化陰極炭塊有如下優點:

(1)石墨化陰極炭塊抗鈉侵蝕性能好。在電解過程中產生的少量金屬鈉通過界面反應與陰極炭內襯形成穩定的嵌層化合物，造成陰極炭內襯局部膨脹，產生內應力，導致陰極炭內襯破損。而石墨由于品格結構發育完整，是各種炭材料中抗鈉侵蝕性能最好的一種，其電解膨脹率僅為0.1%左右。

(2)使用石墨化陰極的電解槽爐底壓降低。由于石墨化陰極炭塊的電阻率較低，陰極壓降一般可降低80~100mV。

(3)石墨化陰極炭塊的導熱性能好。石墨化陰極炭塊的導電性、導熱性性能好，電解槽散熱性能也好，有利于電解槽形成完整爐幫。

(4)石墨化陰極炭塊，有利于強化電流、提高產量。由于石墨化陰極炭塊導熱性能好、陰極壓降低，為強化電流提供了可能。

(5)石墨化陰極的抗熱震性能好?？篃嵴鹦阅?材料對溫度突變的耐抗性)與制品的抗彎強度和導熱性成正比，與彈性模量和熱膨脹性成反比。石墨化陰極導熱性好，具有優越的抗熱震性能。

(6)電解槽運行期間石墨化陰極的變質度低。電解槽運行期間，陰極材料的性能不可避免地要隨時間延長而發生質變，性能指標變差。如:無定形炭的陰極在電解槽運行1000多天后，抗彎強度明顯變差，僅約為原始數據的30%~40%，而石墨化陰極幾乎無變化。

2 可濕潤陰極

開發可濕潤陰極技術的主要思路是:采用與鋁液具有良好濕潤性能陰極取代炭素陰極，鋁離子可以直接在此陰極上放電而生成鋁。如果在陰極表面保持較薄的鋁液層，則可消除磁場對電解過程的干擾，大大降低極距和極間電壓，從而大幅度地提高電能效率。

理想的可濕潤陰極應該滿足以下要求:對鋁液有良好的濕潤性；難溶于電解質和鋁液中，能耐高溫、能抵御鋁液和電解質的腐蝕；在高溫下有良好的導電性、高的機械強度、抗磨損性和抗熱沖擊能力；能夠和基體材料良好地結合；容易加工成形，原料來源廣泛生產制造、安裝施工應用成本低。

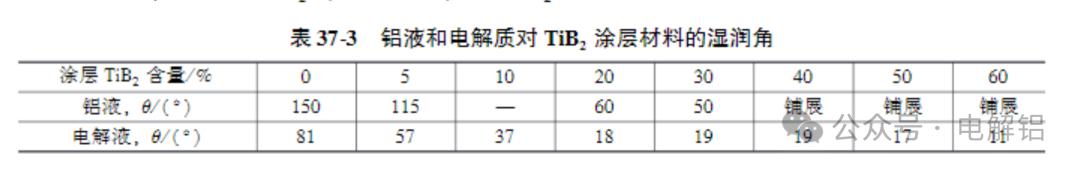

能夠滿足可濕潤陰極要求的材料不多。有一類被稱為“RHM”的物質，即元素周期表中第ⅣB~ⅥB族過渡金屬元素的硼化物、碳化物、硅化物和氮化物，一般都具有高熔點、高硬度、良好的導電性和導熱性，與熔融金屬具有良好的濕潤性，能抵擋熔融金屬鋁和氧化鋁冰晶石熔鹽的腐蝕與滲透等優點，但這類化合物脆性大，抗熱震性較差。RHM中的硼化物，尤其是TiB,(見表37-3)和ZrB,被認為是鋁電解可濕潤性陰極的首選材料。

在新型結構電解槽技術的開發過程中，中國鋁業公司同時開發出了大規格、一體化成形TiB2-C復合層可濕潤陰極生產技術。該技術成為又一項具有中國自主知識產權的鋁電解新技術，為新型結構電解槽技術的推廣應用提供了性能更為優越的陰極材料。

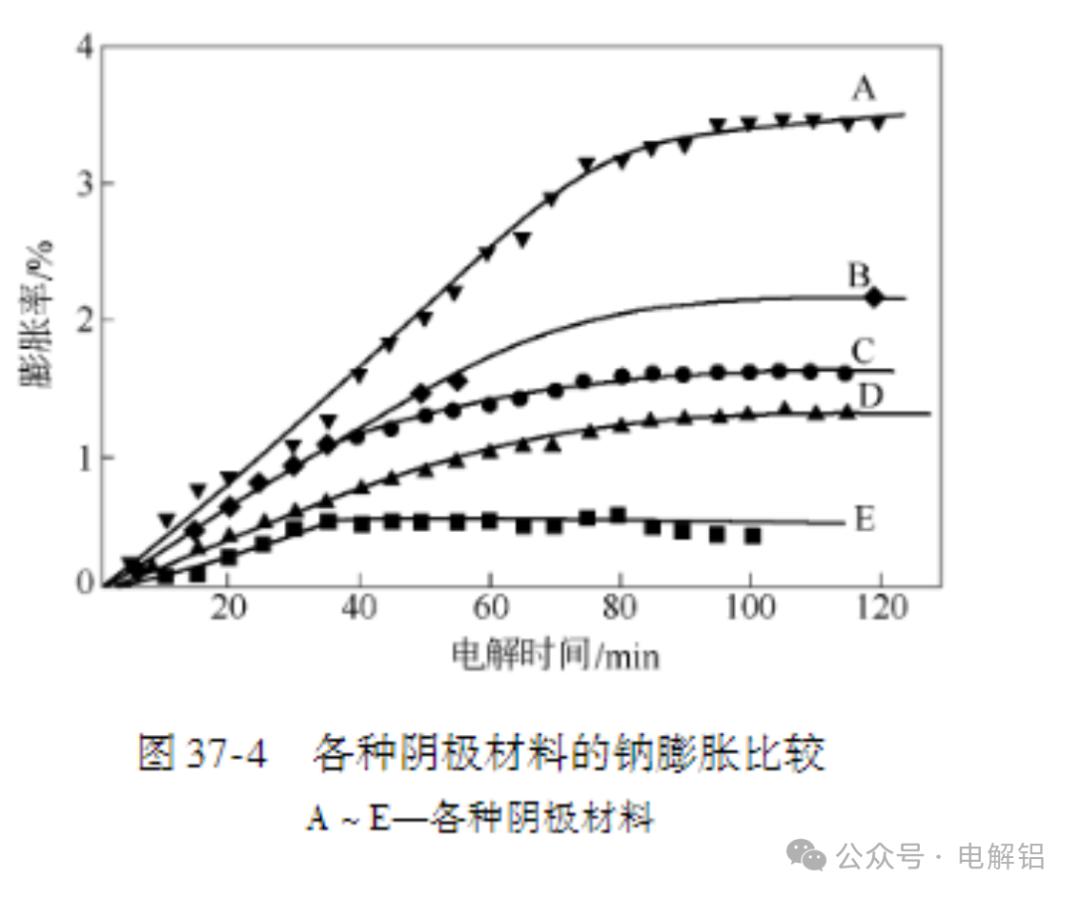

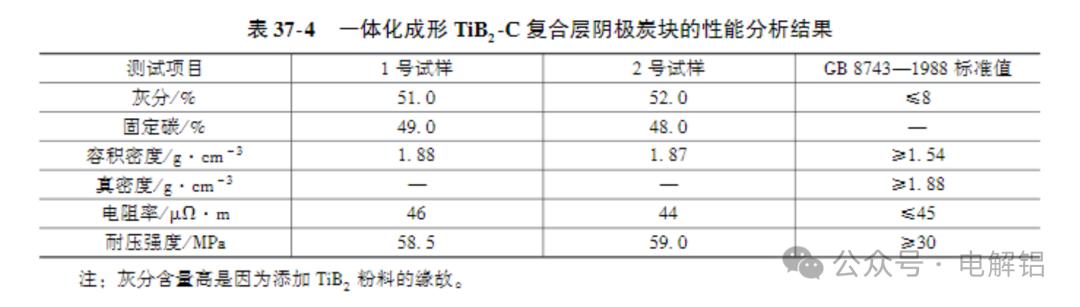

表37-4和圖37-4為TiB2-C復合層陰極炭塊的性能分析數據及比較。

工業試驗證明，電解槽采用可濕潤陰板后，生產運行穩定，且槽底干凈、沉淀少，電流效率同比提高約1%。

3 高石墨質陰極

高石墨質陰極炭塊是配人的石墨含量高于30%的陰極炭塊。通常根據其用途分別可配入30%、50%和100%的石墨，其中100%石墨含量的陰極炭塊又稱為全石墨質陰極炭塊。

高石墨質陰極炭塊與石墨化陰極相比，機械強度和耐磨性能更好；而與半石墨質陰極相比，導電性能好、抗鈉侵蝕能力和抗熱震性能強，因而是一種兼顧各種性能、較適宜于大型電解槽上使用的新型陰極材料。由于電阻率和鈉膨脹率較低，可降低槽底壓降、改善爐底狀況，延長槽壽命，同時為提升和強化電流創造了一定的有利條件。高石墨質陰極炭塊的制造成本也較適中利于推廣應用。

4 開槽陽極

通常鋁電解槽所采用的炭陽極均為底掌水平的矩形陽極。隨著電解槽容量的不斷增加，陽極面積也需要擴大。面積越大，越不利干陽極氣體的排放。因此，在陽極底掌下總有部分工作面積被電解產生的氣泡所覆蓋，使電解質與炭陽極之間接觸面積減少，極間電阻增大。當電解過程中極間氧化鋁濃度降低，電解質同炭陽極之間的濕潤性變差，析出的氣體容易進入陽極和電解質的界面上，隨著陽極氣泡的逐漸增多，由小氣泡聚合成較大氣泡，形成連續的氣體膜，就會引發陽極效應，危害電解正常進行。

優化陽極結構，應用開槽陽極，可以使電解產生的氣體排放更加便捷，降低陽極氣體對陽極底掌的覆蓋率以及陽極氣膜電阻，降低電解質電壓降或陽極過電壓；減小陽極氣體在極間的占據空間，在陽極周圍形成的電解質流場，更好地促進槽內的傳質傳熱；陽極氣體逸出時間縮短，可減小鋁的直接二次損失，提高電流效率；陽極氣體逸出對熔體的擾動減小，有利于電解槽的穩定運行。

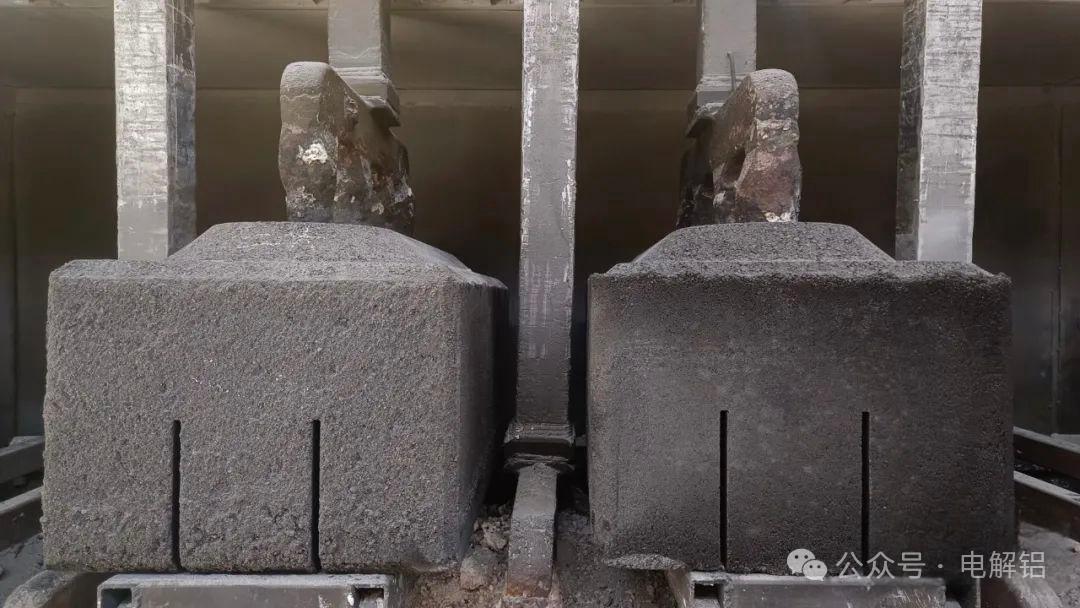

開槽陽極的外形設計有多種，但按照開槽的方向可分為縱向開和橫向開槽兩種方法。
