導(dǎo)讀：威拉里劉爽博士研發(fā)團(tuán)隊成功開發(fā)出增材制造用高強鋁合金粉末材料A60X：抗拉強度≥600MPa，屈服強度≥550MPa，延伸率≥9%。

高強鋁合金是航空航天、國防工業(yè)、汽車船舶等領(lǐng)域重要材料，當(dāng)前適用于增材制造的高強鋁合金粉末牌號較少，主要原因有：

①鋁合金粉末具有活性高、易揚塵危險性，限制了部分牌號，尤其是高強鋁合金應(yīng)用；

②高強鋁合金粉末一般含有較多稀土或貴金屬等高價值元素，成本昂貴；

③高強鋁合金粉末在增材制造過程中，凝固溫度范圍較大，易產(chǎn)生裂紋缺陷。

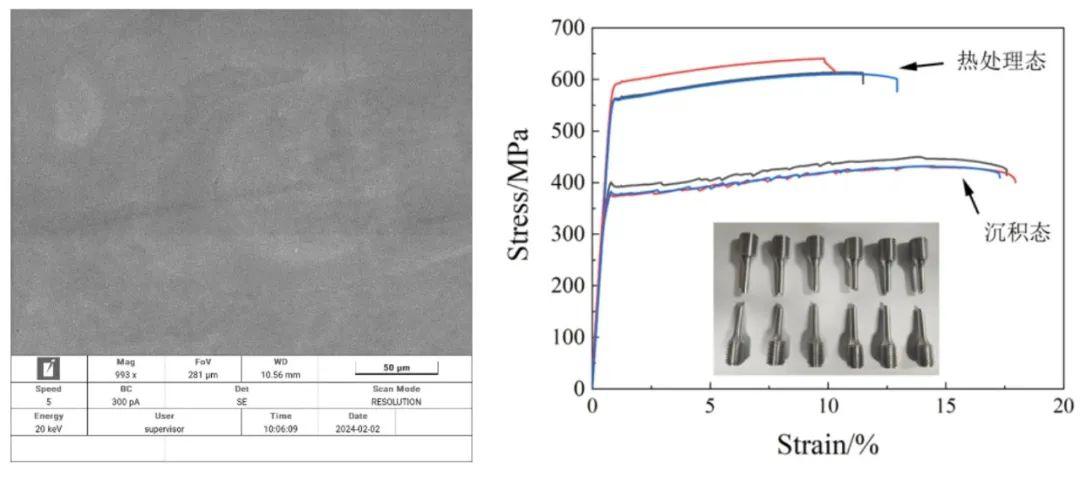

A60X打印組織形貌及力學(xué)性能曲線

A60X可以有效消除熱裂紋等缺陷，通過特殊的打印工藝，使等軸晶與柱狀晶交替分布，大幅改善成形性能和力學(xué)性能。熱處理過程中，熱穩(wěn)定性良好的Al基強化相析出，形成晶界釘扎效應(yīng)，大幅提升合金強度。

經(jīng)多批次反復(fù)驗證，A60X打印試棒熱處理態(tài)能夠始終保持抗拉強度≥600MPa，屈服強度≥550MPa，延伸率≥9%，材料重復(fù)性打印試驗性能良好，打印工藝參數(shù)窗口大，可輕松實現(xiàn)穩(wěn)定打印。此外，A60X兼具較好的高溫性能，在250℃溫度下，仍具有一定的強度，抗拉強度≥140MPa。

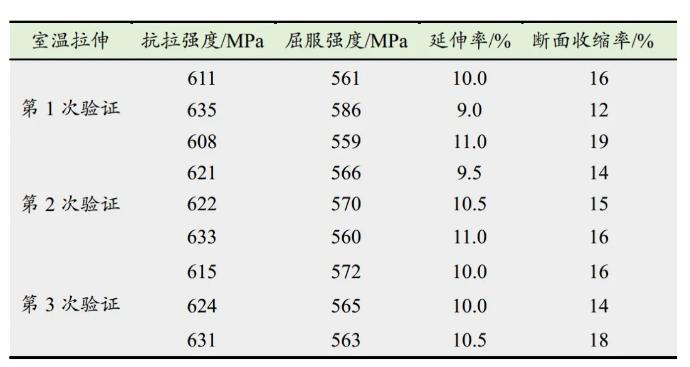

A60X打印性能及重復(fù)性驗證數(shù)據(jù)結(jié)果（熱處理態(tài)）

在A60X開發(fā)過程中，研發(fā)團(tuán)隊使用非高價值原材料進(jìn)行配料，依托50000+爐次的制粉經(jīng)驗和自主研發(fā)的智能化制粉生產(chǎn)線，快速開發(fā)出了穩(wěn)定高效的批產(chǎn)工藝，有效控制粉末成本和安全風(fēng)險，能夠快速完成大批量產(chǎn)品交付，滿足客戶需求。

威拉里聚焦增材制造用前沿新材料研發(fā)，專注高溫合金、鈦合金、模具鋼及鋁合金等關(guān)鍵材料研發(fā)及制備，憑借“成分精細(xì)調(diào)控-粉末高效制備-打印性能驗證”的全鏈條研發(fā)能力，為增材制造行業(yè)提供高品質(zhì)、高性能的金屬粉末材料。
