以軌道交通超長鋁合金型材加工為研究對象，從圖樣設計、工藝分析、刀具選擇和程序編制等方面進行對比優化，針對高速加工中存在的振動、噪聲大和編程效率低等問題，提出了可行的技術方案和工藝措施。經現場加工驗證，解決了超長鋁合金型材的加工難點問題。

01 序言

目前，通過使用大量輕質、高強度材料，實現車身大幅度減重，已經成為城市軌道交通車體輕量化最主要的手段。由于鋁合金型材具有強度高、結構輕、抗沖擊、結構穩定和焊接性能良好等多方面的優點，因此中空結構鋁合金型材在航空、航天、汽車、機械制造、船舶及軌道交通等領域被廣泛應用。據統計，鋁合金型材的使用量已達到地鐵車體結構總質量的60%以上。但是，由于其特殊的中空薄壁結構和產品超長的結構特征，導致鋁合金型材在高速加工過程中，存在容易切削變形、振動開裂、加工噪聲大和刀具磨損快等問題，嚴重影響中空鋁合金型材的加工效率和經濟效益。下面以公司常年加工的鋁合金車體頂蓋邊梁、頂蓋長梁和底架邊梁為例，提供一些高效實用的高速加工方案。案例使用的加工設備為30m五軸橋式加工中心。

02 加工技術要求分析

在鋁合金車體結構中，最常見、最主要的細長鋁合金型材包括頂蓋邊梁、頂蓋長梁和底架邊梁型材，幾乎是現有軌道車輛中高鐵、動車和地鐵車體的主流設計結構，其共同特點是型材截面呈中空不規則的結構，一般型材壁厚3～12mm，不同車型斷面結構尺寸各不相同，產品長度一般為15～25m，屬于超細長工件。

各類邊梁型材的加工具有很大的相似度和集中度特點，其主要加工特征都集中在總長端面、車門安裝口、邊梁懸掛筋板缺口及C形滑槽等位置。邊梁作為車體組焊的關鍵重要配件，總長尺寸、車門安裝口尺寸和相鄰車門之間的中心距（公差±0.5mm）要求非常高，公差等級達到精密級f。

03 工藝難點分析

工件的加工難點如下。

1）粗加工效率低。粗加工是采用最高效的加工方式，實現快速去除加工材料的目的。在邊梁加工中，總長端面、車門安裝口、邊梁懸掛筋板缺口及C形滑槽位置集中了70%以上需要切除的材料，這些位置的粗加工占用了整根邊梁加工時間的一半以上。

2）加工振動、變形和噪聲大。由于鋁合金型材的中空薄壁和細長的特殊結構，因此其本身剛性不足，內壁型腔受切削力擠壓時，會產生振動，由此帶來的結果就是噪聲大、產品變形甚至開裂，同步導致產品加工效率低和刀具損耗快等不良后果。

3）精加工過切或加工尺寸不到位。鋁合金型材在擠壓過程中，型材的直線度、扭擰度不可能達到絕對理想的狀態。型材擠壓也有相應的公差標準，根據EN 755-9：2001《鋁以及鋁合金——擠壓棒材，管材以及型材第九部分：型材，尺寸公差與形狀公差》，型材截面寬度200～300mm、長6m以上的鋁合金型材，其扭擰度標準是7mm，彎曲度偏差≤1.5mm/m，由此精加工必須充分考慮鋁合金型材實際狀態和理論尺寸之間的誤差，舉例來說，粗加工預留5mm的加工余量，由于受扭擰度和直線度影響，那么此處實際預留的精加工余量就不是理想的5mm，因此直接導致的結果是過切或是精加工尺寸無法保證。

4）工件裝夾和拆卸輔助時間長。20m長度左右的型材，一般都需要大約10個點位的工裝固定。人工手動夾緊效率低，勞動強度較大，當面臨產品種類切換時，工裝更換和調整周期長。

5）編程效率低、程序調試周期長。據了解，目前國內各大軌道交通制造主機廠加工車輛底架、鋁合金邊梁型材和大型鋁合金焊接結構件時，主要還是以手動編程為主。手動編程能更好地滿足現場工藝變更、尺寸調整等要求，但其效率和準確性不如自動編程高，程序調試時間長。

04 工藝解決方案

4.1 粗加工方案

采用鋸切的方式去除粗加工余量。邊梁總長端面、車門安裝口位置，都可以采用鋸切加工的方式，把整塊材料分割切除；邊梁懸掛筋板之類的缺口，可采用T型刀（或三面刃銑刀）分割切除，而不是把切割的材料分層加工成切屑。主要做法是在需要切除材料的兩端加工一個缺口，使需要切除的材料兩端與產品分離，再采用鋸片或T型刀把中間部分整體切割下來。此方法的加工效率是常規粗加工的數倍，但是在操作過程中，需要特別注意廢料與產品分離時不能碰撞到刀具，使廢料向下平穩落地。

采用旋轉主軸或角銑頭加工邊梁總長。一般來說，邊梁長度方向單邊只有10mm左右的余量，在某些設備不支持大型號鋸片時，可采用旋轉主軸或利用角銑頭，通過銑平面的方式加工總長。

鋸切加工應用舉例：在廣州某條線的底架邊梁加工中，鋁合金型材上表面需要加工一個長904mm的缺口，加工過程如圖1所示。

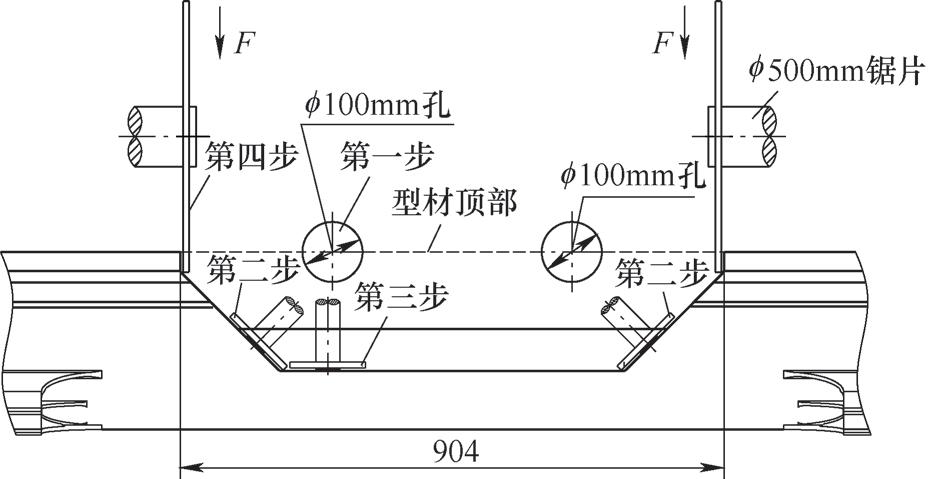

圖1 加工過程示意

從圖1可以看出，如果采用立銑刀進行粗加工，絕對會出現加工振動大、噪聲大以及加工效率低的問題，顯然不是去除材料最高效的工藝方案。

鋸切加工方案和難點分析認為，該缺口不是一個標準的等腰梯形結構，在缺口的開口位置，左右兩端都是垂直向上的直邊結構，整個缺口由5個方向的面包圍而成，一兩段切割刀路無法完成整個缺口的加工；距離缺口131mm位置，設計有12mm厚筋板結構，需要合理選擇三面刃銑刀的直徑，銑刀既要保證缺口被切透，又要防止刀具傷到缺口側面12mm厚的筋板；該缺口位于產品型材上表面，切下來的廢料不能隨自重掉落脫離工件，廢料與鋁合金型材斷開時，存在碰撞刀具的風險，存在很大的安全隱患。

裝夾方案如圖2所示。具體加工過程：第一步，通過螺旋銑孔加工方法，在需要加工缺口的型材頂部左右兩端各加工一個φ100mm的半圓通孔，目的是防止三面刃銑刀在執行第二步切割斜面時刀柄與工件碰撞。因?yàn)槿嫒秀姷堕L度不夠（過長的刀具會導致其剛性不足），所以通過開孔來避讓刀具與工件的碰撞[1]。第二步，采用φ125mm三面刃銑刀，在旋轉主軸的情況下，對缺口兩端的斜面進行切割，分別從型材兩側面各切割一次，使缺口左右斜面和型材分離。第三步，同理，分別從兩側面把缺口底部切斷，使斜面切割縫與底部切割縫重合，至此已經完成了3個方向的切割分離。第四步，換用φ500mm鋸片刀，目的是為了防止機床與型材頂部的碰撞干涉。把主軸機頭旋轉放倒至90°狀態，分別對尺寸904mm缺口的左右端面從上往下切割，缺口處的廢料會脫離工件，此時刀具在工件正上方，從而避免了廢料碰撞刀具的問題。

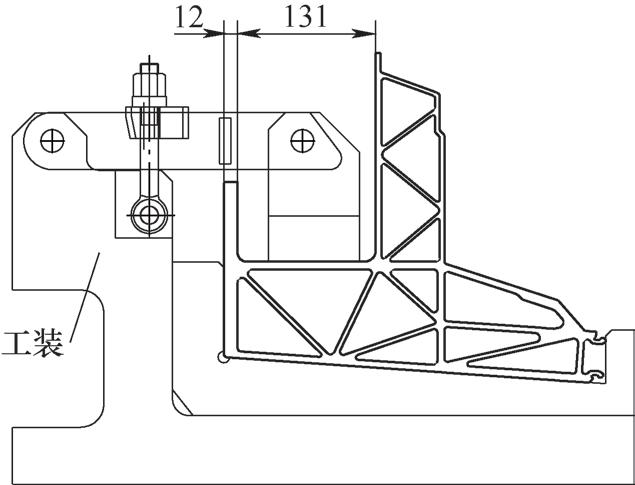

圖2 裝夾方案示意

4.2 振動、變形和噪聲改善措施

產生振動、變形和噪聲的原因歸根到底在于在加工過程中工件剛性不足，可以從以下幾個方面控制和改善振動等問題。①合理布置各個工裝夾緊點之間的距離，結合實際加工經驗，每個工裝夾緊點之間的跨度最大不能超過2m，對于一些強度差的薄壁型材（型材壁厚4mm及以下），應設置更小距離的工裝夾緊點。②工件切削余量大的區域盡可能靠近工裝夾緊點位置。③采用小切削量、快進給速度的加工方式。④在使用側刃加工大余量材料時，刀具中心的進刀方向盡量偏離加工余量的中心，保證刀具側刃的切削效率[2]。

4.3 精加工方案

在加工坐標系下，采用雷尼紹測頭對加工位置進行X軸、Y軸和Z軸（可根據精加工情況選擇X軸、Y軸和Z軸任意一個或幾個）方向測量，探頭測量的結果就是型材實際狀態和理論位置的差值，這個差值會存儲在機床參數#地址（西門子系統為R參數）下面，在加工程序中代入該參數，實現產品的精銑加工。此法是最準確的一種精加工方案，但機床必須安裝有雷尼紹無線電測頭。

在沒有雷尼紹無線電測頭的情況下，采用人工測量補值法，這也是一種操作性很好的精加工方案。其主要實施過程為：粗加工預留一定的精加工量，粗銑完成后，人工測量粗銑后的實際余量，并輸入到機床參數中，通過程序計算得出粗銑預留量和實際測量預留的差值，并在加工過程中自動糾正差值。例如，粗加工編程：G01 Y5 F2000（表示Y軸正方向預留5mm加工余量）；精加工編程：G01 Y[5-#1]F2000（#1表示實際測量的加工余量）。

4.4 快速裝夾、拆卸方案

工裝設計要充分考慮通用性，一套工裝應盡可能滿足所有同類型產品的加工。工裝設計可以采取模塊化結構，一部分為基礎工裝，主要對產品進行夾緊固定；另一部分為仿形定位結構，作為產品裝夾的定位基準。優先采用氣動、液壓等自動或半自動化裝夾，合理的裝夾方案，優先滿足一次裝夾完成所有加工工序，避免工件第二次翻面加工，充分利用機床主軸的旋轉功能、角銑頭、T型刀和成型刀等，實現一次裝夾完成所有工序。采取合理的工裝布局，同一種邊梁型材，由于不同的車型和產品有一左一右的對稱結構，因此會加工成多種不同的產品，在工裝布局中，一種工裝布局盡量兼顧所有同種型材加工的產品。

4.5 提高編程效率和準確性

隨著工業軟件的進步和發展，涌現出了一大批CNC編程軟件。軟件編程具有速度快、精度高和可靠性高等特點，很多方面是手動編程無法比擬的?，F(xiàn)在CAD/CAM行業中普遍使用的軟件工具有MASTERCAM、CIMATRON、PRO-E、UG和CATIA等，在軌道交通行業的鋁合金型材加工中，主要以二維刀路為主，基于此，MASTERCAM作為二維編程中的佼佼者，是最合適的一款編程工具。軟件編程的缺點是產品變更或尺寸變化時，現場程序調試不方便；在某些情況下，CNC編程的加工效率不如手工編程；在邊梁精加工時，軟件編程不能很好地控制型材變形引起的偏差。

手動編程前期工藝準備時間較長，但手動編程具有更強的適應性和靈活性，通過邊梁的圖樣分析可以看出，各種邊梁的結構和加工特征基本相同，可以大量采用宏程序、調用固定循環命令以及調用自定義子程序等方式，提高手工編程的效率和準確性。例如，頂蓋邊梁上C形滑槽的加工，每個滑槽只需要在程序中定義C形滑槽的長度和中心位置坐標即可[3]。創建模塊化編程結構和自定義子程序庫，編制同類型邊梁的程序結構，下次遇到類似結構的新產品，可以在現有的程序上進行更改，類似結構位置的加工程序可以直接在子程序庫調用。對于一些復雜的輪廓、曲面和編程坐標計算量大的特征，可以充分發揮計算機軟件編程的作用；對于一些簡單、類似的結構，采用手動編程更實用。

05 結束語

本文針對超長鋁合金型材加工中存在的難點，提出可行的解決措施。從工藝方案、刀具選擇和程序編制等方面進行優化，通過加工驗證，取得了很好的效果。對于超長鋁合金型材加工，要善于總結經驗，借鑒和推廣高效的工藝方案，不斷進行工藝優化和技術攻關，多去學習了解加工方面的前沿知識和工藝，例如新設備、新型刀具和自動化裝夾方案等，學會在實際工作中融會貫通，不固守現有的工藝方法和思路。工藝沒有最好，只有更好，在實際應用中要持續改進，不斷創新。

專家點評

超長鋁合金型材由于其特殊的中空薄壁結構，因此在高速切削加工中存在變形、振動、加工噪聲大和刀具磨損快等問題。作者綜合考慮以上因素，制定可行的解決方案，通過提高工藝剛性，改善加工中的振動、變形和噪聲問題；通過設計工裝夾具，實現型材的快速裝夾與拆卸；粗加工采用鋸切方法快速去除大部分余量；數控加工采用宏程序、自定義子程序等方法，提高了編程效率。

參考文獻：

[1]張政民，王忠平，宋福田.軌道車輛薄壁鋁型材的典型加工工藝[J].新技術新工藝，2013（9）：80-83.

[2]徐宗濤，肖沖.高速動車組薄壁類鋁型材零件機械加工工藝研究[J].現代制造技術與裝備，2020（11）：140-141.

[3]孫明.淺析鋁合金板類型材的高速加工工藝[J].科技創新與應用，2013（16）：53.

本文發表于《金屬加工（冷加工）》2024年第7期26~29頁，作者：湖南聯誠軌道裝備有限公司劉郁鳳，原標題：《軌道交通超長鋁合金型材加工難點及解決措施》。
