結構設計中的參數化應用

　　隨著建造技術的發展，很多建筑師不滿足于傳統的建筑造型，越來越多的非線性作品應運而生，并且建筑師開始使用諸如Grasshopper或Dynamo等工具，直接在設計和建模階段創建參數化模型，這就使得越來越多的結構工程師也開始使用參數化設計工具。

　　參數化設計可以改善以往的結構設計方法，使設計師更容易探索設計空間。參數化設計可以在很短的時間進行精確的計算，根據設置的約束參數或算法，通過計算可以給出最好的結構形式，并提出更優化的設計解決方案。

　　參數化設計甚至可以追溯到19世紀80年代，圣家大教堂的建筑師高迪就采用了參數化的設計思維，在那個非數字化的年代，高迪通過可變模型來推敲設計，將轉動的框架和彈性的繩索作為變量，在沒有精確數據的條件下，通過在石膏模型上試驗得出，這種設計手法與形體的創新，開創了參數化設計的先河。

　　與高迪同時期的詹姆斯·戴納是最早提出用參數來定義空間幾何體，將時間追溯到20世紀60年代，路易吉·莫雷蒂開發了一套數學方程，其中的參數用于分析空間關系。他用這些公式在1962年制定了羅馬的城市規劃，并且創造了參數化建筑這個術語。

　　第一個使用數學和參數方程的計算機程序，是由著名的Ivan Sutherland在1963年開發的Sketchpad程序。這個程序可以說是CAD(計算機輔助設計)程序的先驅，像我們熟知的Autodesk(1982)。盡管CAD目前是被廣泛使用的主流程序，但其仍然存在一些相當嚴格的約束，使得許多復雜的三維幾何圖形無法被創建和理解。

　　直到1989年，NURBS(非均勻有理b樣條)被開發出來，其突出優點是可以精確的表示二次規則曲線曲面，從而能用統一的數學形式表示規則曲面與自由曲面。隨著像Rhino這類技術軟件的出現，NURBS逐漸成為現代曲面造型中最為廣泛流行的技術，同時也帶動了參數化設計的流行。

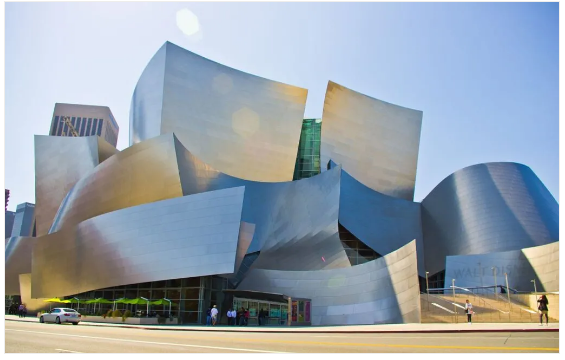

　　弗蘭克·蓋里的作品標志著參數化設計時代的到來，蓋里科技在Catia平臺上研發了Digital Project，將傳統的工業曲面造型設計方法引入到建筑領域，率先在模型的信息管理與分析上進行了大膽的嘗試。

　　讓這些雕塑感強烈的非線性作品不僅僅是流于表面的美感，而是追求高效率的功能性，這才是參數化設計真正發揮作用的地方，允許設計沿著不同的定量參數變化。

　　非線性的建筑外觀流暢自然，對應的結構復雜度和設計難度往往呈幾何倍數增長，傳統的結構設計方法已經不能滿足這種復雜的形式要求，這就要求結構工程師掌握更先進的設計手段與構造思維。參數化軟件具有得天獨厚的造型控制能力與數據信息處理能力，根據給定的數據或坐標信息，可以很方便的生成三維結構模型，并可直接對其做受力分析與合理性分析。

　　結構設計中的桿件結構分為平面結構和空間結構，在平面結構中，各桿的軸線和外力的作用線都在一個平面內，但是目前很多非線性的設計中，桿件多為復雜的空間結構，各桿的軸線不在同一平面內，此時傳統的二維設計思路就需要發生轉變，借助參數化設計的方法，不但可以批量生成空間的結構桿件，還可以對桿件的長度模數以及荷載進行優化，同時能夠提取全部的下料信息。

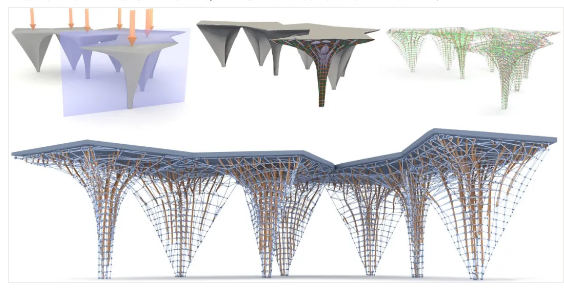

　　為了滿足結構輕量化的設計要求，結構工程師可以采用數學的方法進行拓?fù)鋬?yōu)化，即根據給定的負載情況、約束條件和性能指標，在給定的區域內對材料分布進行優化。拓?fù)鋬?yōu)化相對于傳統的尺寸優化和形狀優化具有更多的設計自由度，是結構優化最具發展前景的一個方面，也是參數化設計在結構專業的重要應用。

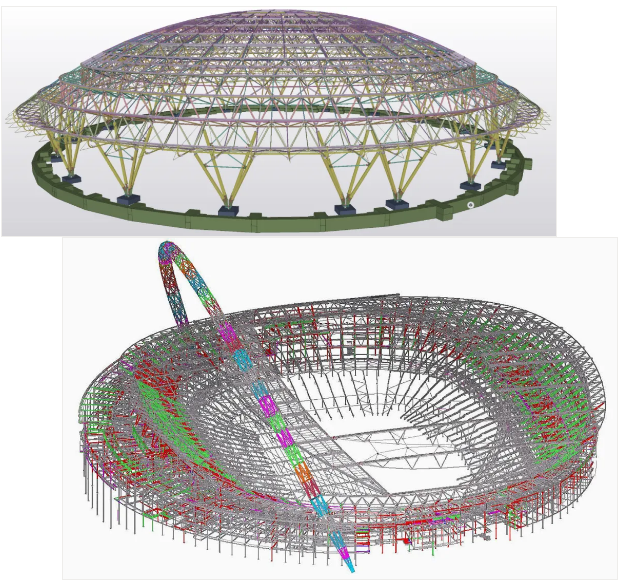

　　空間結構體系中，網架結構以其整體性好、空間剛度大等諸多優點，在各類建筑中都得到了廣泛的應用。隨著計算方法的提高，網架結構體系得到了逐步的完善，其中有限元法成為了最主要的計算方法，并且其應用已由靜力平衡問題擴展到穩定問題，由彈性平面問題擴展到空間問題。

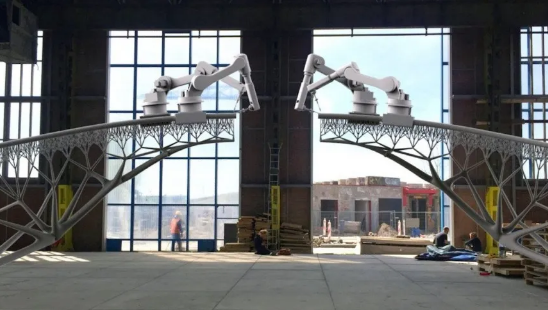

　　通過數字來定義形式，可以創造出自由度很高的結構體系。借助3D打印技術，讓復雜的結構形式在小尺寸和大尺寸上都取得了進步。機器人的現成3D打印帶來了結構領域的新發展，設計師不需要再考慮如何簡化幾何形式以滿足工藝要求，取而代之的是用更先進的技術將美學和力學融為一體。

　　隨著人工智能(AI)的發展，計算機已經能夠?qū)斎氲膮?shù)進行響應，并可計算出無數種不同的迭代結果，結構工程師可以進行多方案對比和不同模型的計算分析，找出結構的薄弱環節。特別像一些高層建筑中，計算中需要考慮地震和風荷載、以及偶然偏心和平扭耦聯計算結構的扭轉效應。

　　傳統的二維圖紙已經無法準確表達復雜的三維空間，特別是面對復雜形體的建筑，建筑師是無法憑借一般的工程經驗來確定其合理性，這就需要結構工程師在設計初期就參與進來，在搭建結構體系時引入?yún)?shù)化設計，可以對每個節點的位置進行精確定位，并對施工進程進行監控。

　　?中南建筑設計院工程數字技術中心

　　參數化設計的發展與當今一些先鋒派設計師的非線性作品的涌現有著相輔相成的關系，結構工程師們很有必要去迎接這個挑戰，將參數化設計的思維應用于結構設計與深化中，本文將介紹幾個應用參數化設計實踐的項目。

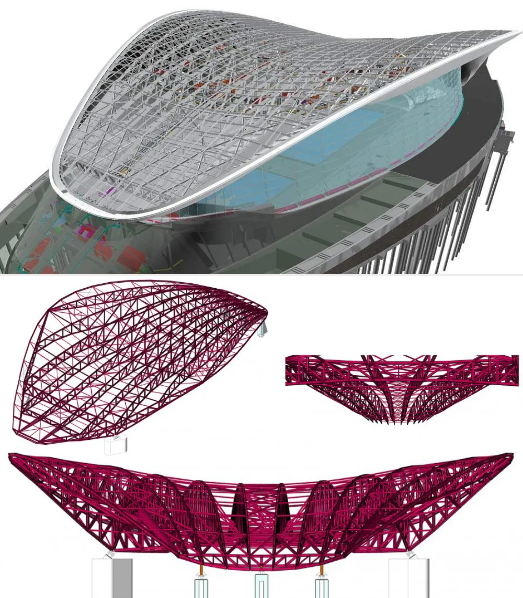

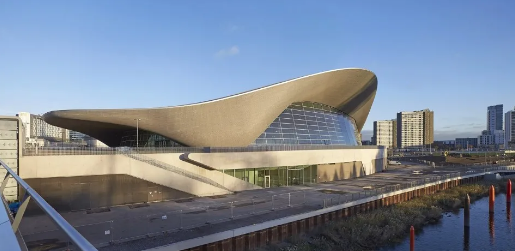

　　倫敦水上運動中心

　　倫敦水上運動中心的靈感來自流體的幾何形態，形成了與奧林匹克公園的河流景觀相一致的空間和環境。巨型的拱起頂棚保持與水池相同的軸線，位于觀賽臺正上方并且籠罩整個游泳池大廳。頂棚的形態是根據觀眾視線計算得出的，通過雙曲率的幾何形態生成了拋物線拱形結構。

　　頂棚起伏的程度體現了競賽和潛水池不同區域的體量，并向外延伸至室外空間。整個屋頂跨度為160米，最寬處是90米的復合鋼屋頂。三個實心混凝土支柱有效的支撐起了重達3000噸的屋頂結構。拋物線拱形的結構在視覺上讓人聯想到起伏的波浪，與水上運動中心的功能相呼應。

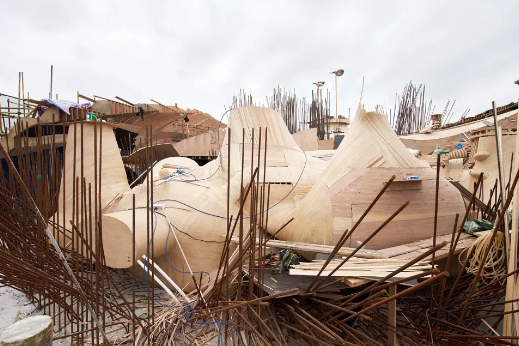

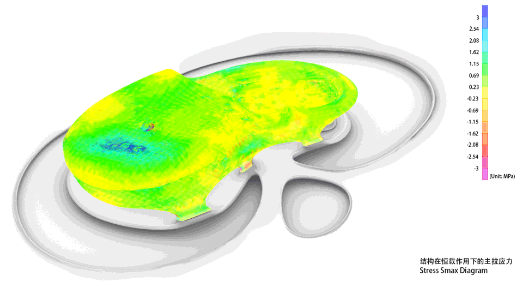

　　云洞圖書館

　　云洞圖書館位于?？谑?，其建筑設計團隊為馬巖松帶領的MAD建筑事務所，工程設計單位是華東院，特別值得一提的是施工單位為北京益匯達清水建筑工程有限公司，正是有了這樣高質量的施工，才會帶來如此驚艷的效果，云洞圖書館的建成為我國異形清水混凝土建筑打開了一個全新的開始。

　　建筑采用CNC模板進行混凝土整體澆筑，局部異形復雜結構采用3D打印模板進行澆筑，這樣可以解決曲面混凝土墻面施工的精度難題，同時也讓建筑的樓板、墻體、天花、結構等渾然一體。該項目對于設備管道的處理也是非常用心，將其放置于混凝土腔體內，這樣就不會影響到整體的視覺效果，也無需后期做吊頂進行遮蔽。

　　建筑主體通過三維建模和數控機床制作木模板，在三維異形曲面定位測量中，施工方益匯達團隊采用了數字化的施工技術，借助Rhino和Grasshopper提取世界軸網坐標定位，然后計算導出CAD圖紙以及EXCEL文檔，以此來輔助模板定位，可以在定位盤上完成定型背楞的點位、矢量朝向定位。

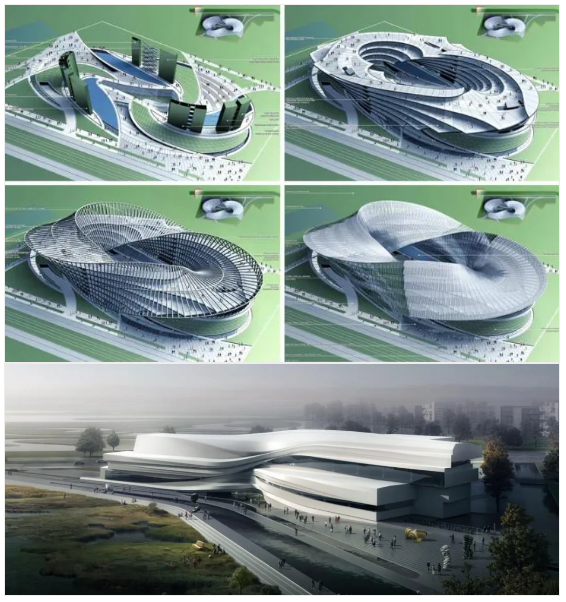

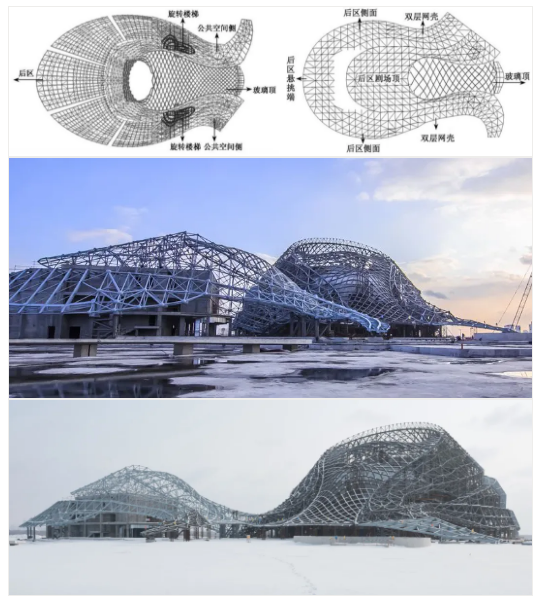

　　哈爾濱大劇院

　　哈爾濱大劇院坐落于松花江北岸江畔，宛如飄動的綢帶，成為北國延綿的白色地平線的一部分。整個建筑由多種形式的鋼結構組成，包括單層網殼、雙層網殼、折梁結構等。鋼結構在混凝土結構上設置合理的支座與連接，有機結合為一體。

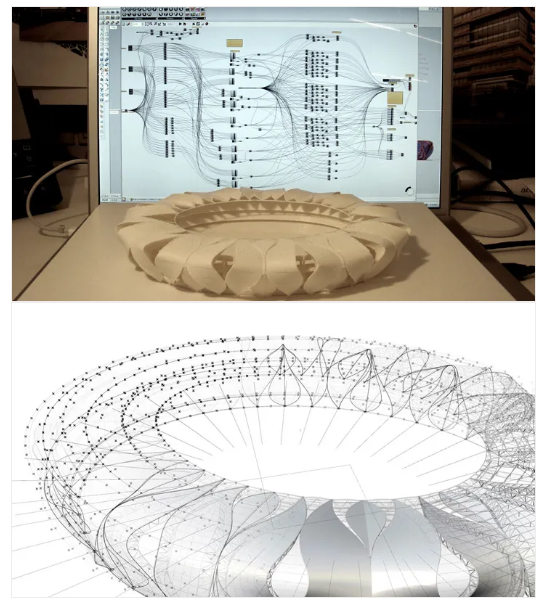

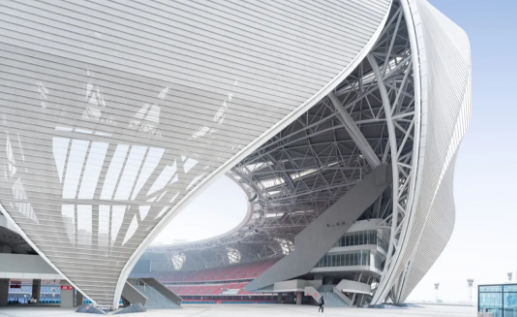

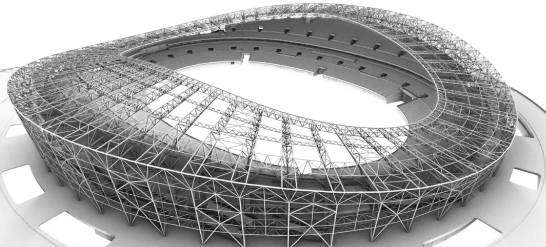

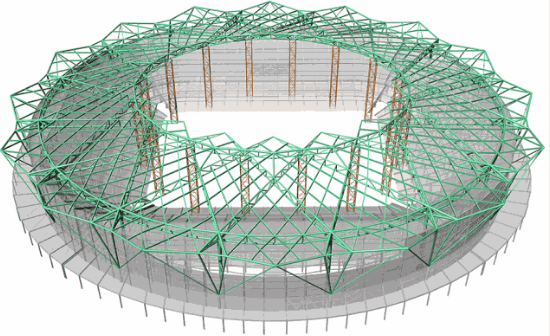

　　杭州奧體中心體育場

　　杭州奧體中心體育場占地面積430畝，總建筑面積22.9萬㎡，地上六層，地下一層。整個體育場的蓮花造型由55個花瓣組成，其中28片為大花瓣造型，并且一大一小構成一個和諧的單元體?；ò甑拈g隙留白致敬中國傳統的景窗造型，讓體育場外部景觀自然的融入內部空間。

　　花瓣使用布滿直徑5毫米小孔的穿孔金屬板（鋁鎂錳板）制成，透光性好，并且可以看到外面的景觀，在保證私密性的同時遮擋外面風塵。半透明罩棚隨著時間與光影的變化，展現“大蓮花”的靈動。體育場采用鋼結構框架，鋼罩尺寸為南北333米，東西285米，經過多輪調整優化，總用鋼量?jī)H2.8萬噸，比“鳥巢”減少了1.4萬噸。

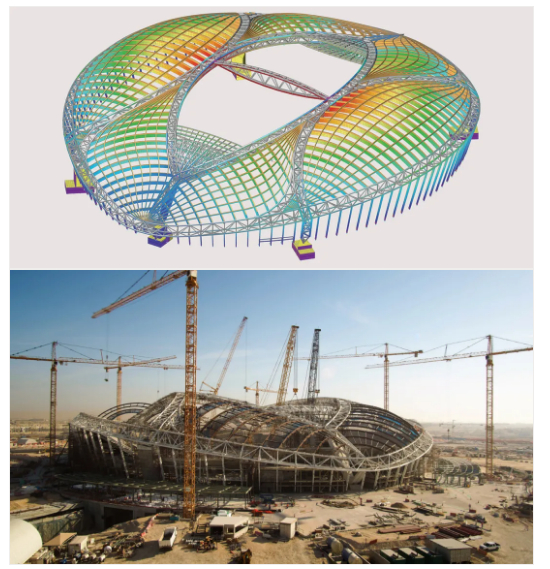

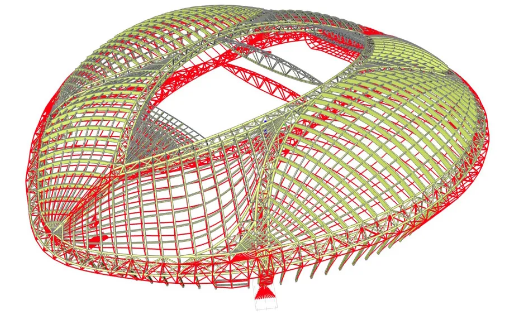

　　卡塔爾AJ Janoub體育場

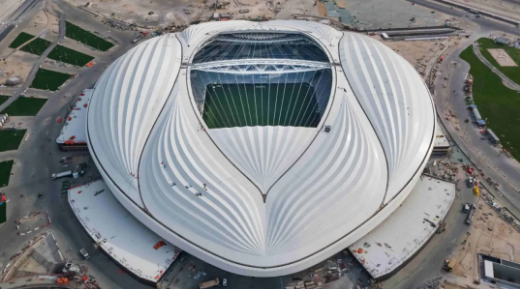

　　AJ Janoub體育場是2022年卡塔爾世界杯建造的第一個體育場，該項目的建筑設計方為Zaha Hadid建筑事務所，結構設計方為德國的施萊希工程設計公司，該工程事務所的項目?jī)?nèi)容涵蓋了橋梁、膜結構、索結構等相關領域的特殊結構設計。

　　AJ Janoub體育場可容納4萬個座位，其可調式屋頂設計將三角帆船的外殼進行了抽象化的融入，并采用了褶皺式PTFE膜材包層和纜索，在展開時猶如船帆一般覆蓋在球場上方。被動式設計、計算機建模和風洞測試的運用使建筑外殼的性能得到了最大限度的提升。

　　屋檐巨大的懸垂處采用了以金屬包覆的條形元素，弓形梁支撐屋頂，類似于船體。屋頂和檐下空間使用白色和灰白色的光面進行覆層，使人聯想起海里的貝殼。

　　深圳寶安國際機場

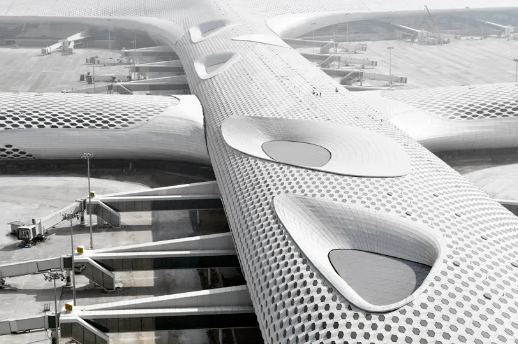

　　深圳寶安國際機場的建筑設計方為FUKSAS，結構設計顧問方為KnippersHelbig Engineering。造型靈感來源于深海蝠鲼，一種可以根據呼吸改變自身形態的魚類。整個機場南北長約1120米，東西寬約為640米，主體采用鋼筋混凝土框架結構，整個形體由雙層蜂窩狀表皮包裹，屋頂采用鋼結構。整個工程的工藝流程非常復雜，可以說是一件融合了數字技術于結構技術的藝術珍品。

　　參數化設計貫穿了機場從設計到施工的整個流程，借助Grasshopper首先用圓柱面去擬合圓錐面來確定整個屋頂?shù)亩ㄎ磺?，然后生成了漸變開洞的外側表皮，在深化設計階段，通過參數化優化的手段，降低了玻璃及幕墻板塊尺寸的分類。鑒于本項目的異常復雜性，幕墻顧問公司還基于Rhino平臺開發了一款專用的單元生成軟件。

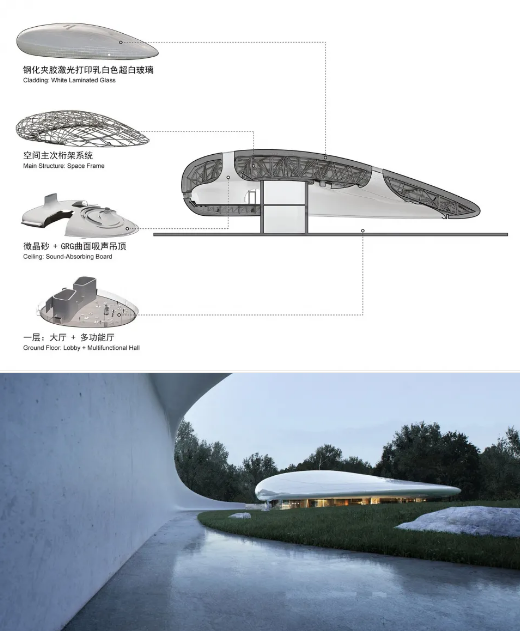

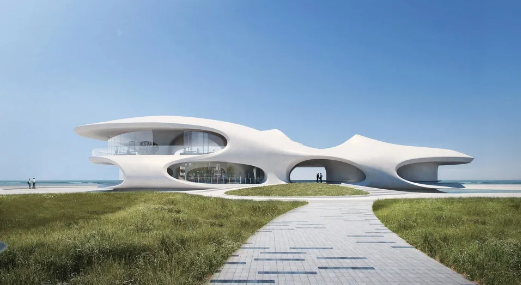

　　阿那亞“云中心”方案設計

　　阿那亞“云中心”方案位于秦皇島市，是由MAD建筑事務所發布的方案，其結構設計顧問為中科（北京）建筑規劃設計研究院有限公司。該建筑超大的結構懸挑實現了強烈的輕盈感，最大懸挑達到30米，除核心筒外再看不到任何柱體，建筑外立面采用激光打印乳白色超白玻璃，增強了建筑的漂浮感。

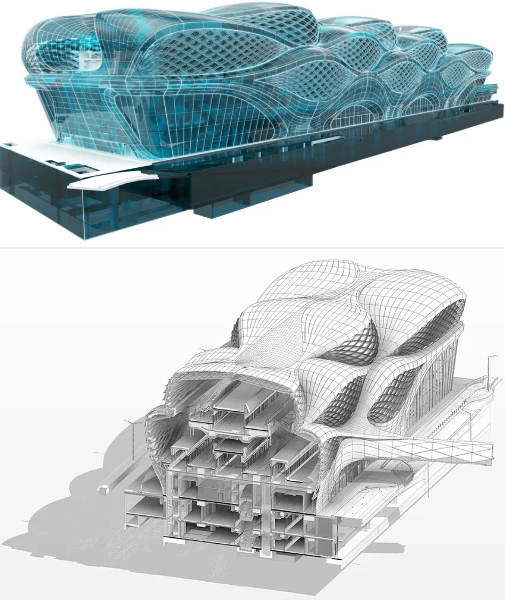

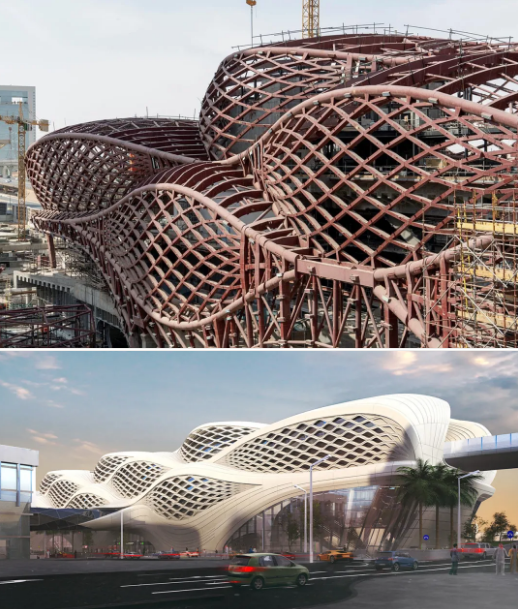

　　阿卜杜拉國王金融區地鐵站

　　由zaha事務所設計的阿卜杜拉國王金融區地鐵站圖案花紋靈感來自于沙漠中的沙丘，交錯的正弦波通過不斷的重復，為該建筑增添了靈動流暢的感覺。外立面鋼結構為單層網殼結構，建成后將成為該地區的新地標。

　　阿卜杜拉國王金融區地鐵站是通過使用參數化和BIM建模來設計的，得以在現場獲取準確的施工模型。波浪形的外觀、超高性能混凝土包裹的鋼鐵結構，可以充分吸收沙漠地區太陽熱量。

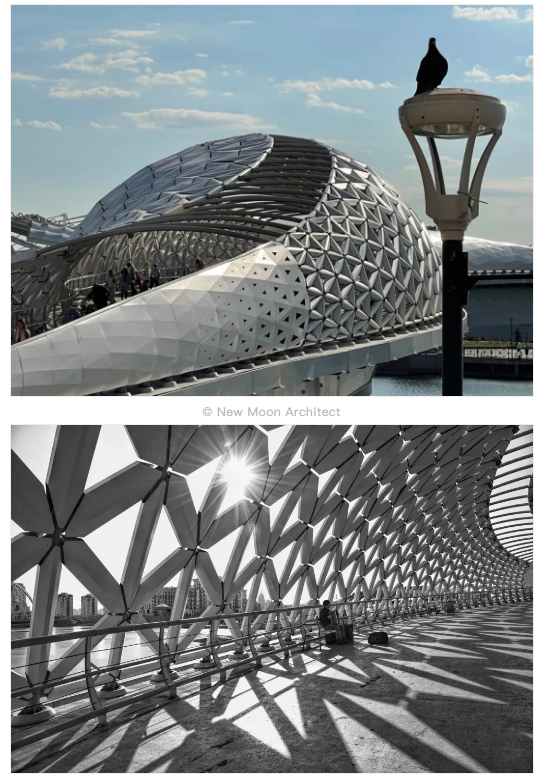

　　Atyrau Bridge

　　Atyrau Bridge運用了參數化設計手法，并且采用了參數化設計中常見的吸引子思路，將2500個單元體進行了漸變映射，在滿足場所功能的前提下，將參數化設計的美感體現的淋漓盡致。Atyrau Bridge的設計靈感來源于當?shù)貥?biāo)志性的鱘魚形體，將橋體的線條設計的舒展且柔美。

　　?New Moon Architect

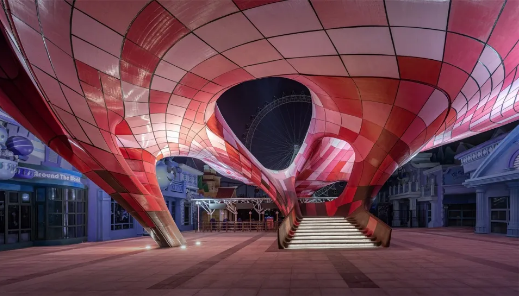

　　南京歡樂谷廣場與東側大門設計

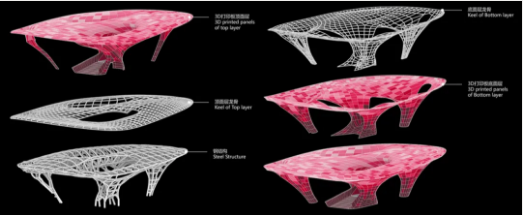

　　南京歡樂谷主題樂園的東大門設計是全球最大的改性塑料3D打印建造體，其建筑設計與數字建造方為創盟國際和一造科技，結構設計為謝億民工程科技有限公司，該公司也是Grasshopper插件Ameba的開發團隊。設計團隊面臨的最大問題是基于參數化設計的拓?fù)鋷缀涡误w如何轉譯為可建造的模式語言，為此還自主研發了FURobot軟件平臺，將建造轉譯成機器人加工路徑的規劃。

　　通過數控激光定位與掃描系統為每個3D打印外掛板進行精確定位，并搭建了數字工地，能夠形成全局智能感知與反饋，該項目也成為了全球規模和尺度最大的改性塑料3D打印建筑實踐之一。

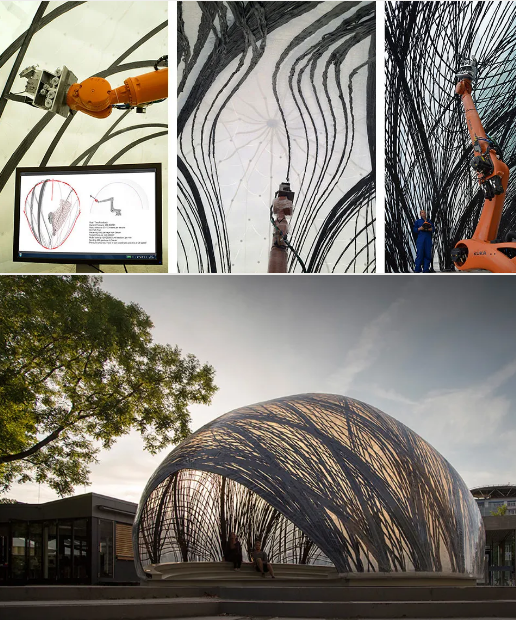

　　ICD/ITKE研究亭

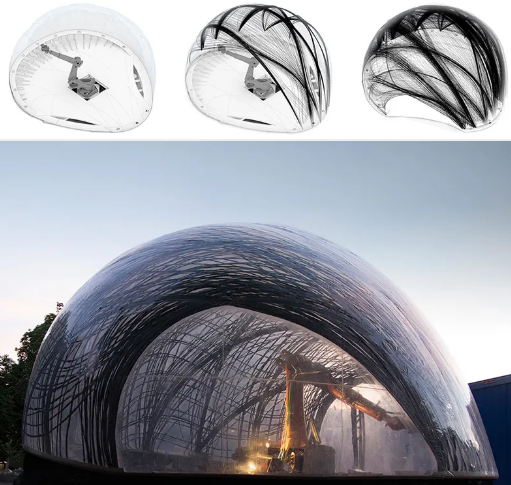

　　斯圖加特的ICD/ITKE亭向人們展示了一種全新的建筑，其建造靈感來自于水蜘蛛的建巢方式。整個結構完全是用機器人編織的碳纖維組成，其設計理念也是基于仿生學在纖維增強結構中的應用研究。通過研究水蜘蛛的生活模式，模擬其水泡支撐結構在遭遇水流變化時承受的壓力，是如何保證水泡內的安全和穩定。

　　實際建造過程中，外層的輕薄薄膜在機械產生的空氣壓力下成型，然后通過機械臂在薄膜內部植入碳纖維束，碳纖維變硬后就成為了主體的受力支撐結構，最終的成果就是一個高性能節省材料的綜合構筑物。

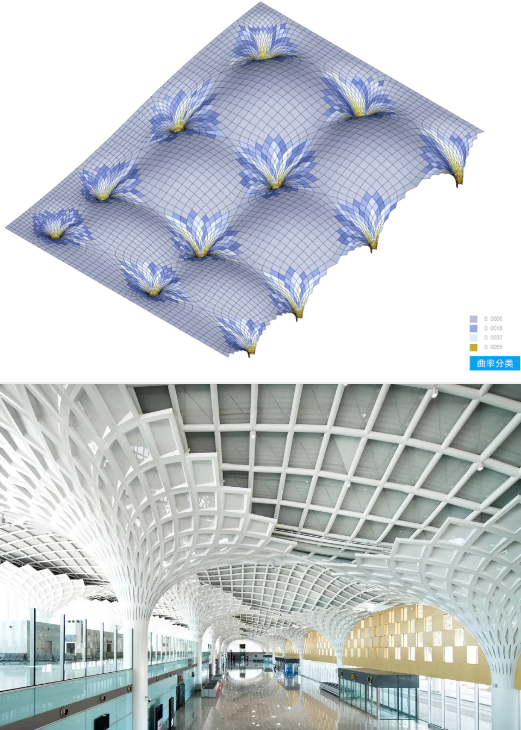

　　呼倫貝爾海拉爾機場

　　呼倫貝爾海拉爾機場的主體結構形式為框架柱在二層呈雙V形斜撐來支撐屋面，這個形體走向?yàn)槟细弑钡?，雙向波浪式單層網殼屋面的曲面造型呼應具有草原地域文化特征的白云和羊群。鑒于建造難度很大，在實際施工過程中，以屋面網架的尺寸作為基本模數，對鋁板的曲率就行分析，將曲率較大的雙曲板優化為單曲，將曲率較小的單曲板優化為平板。

　　中國花卉博覽竹藤館

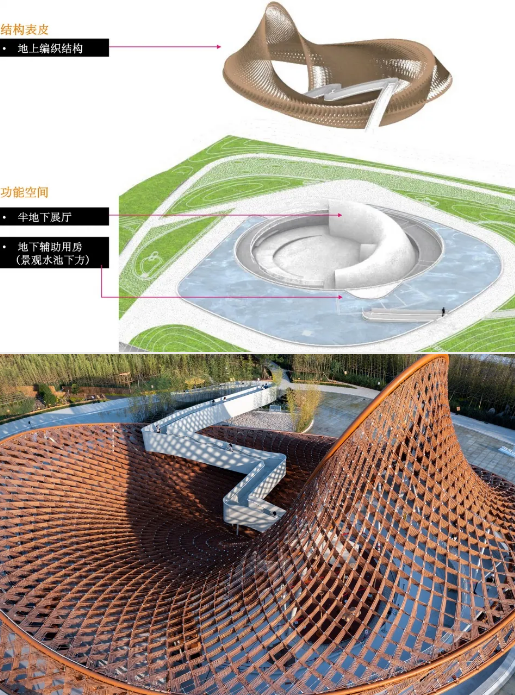

　　中國花卉博覽館位于上海花博園，設計從竹器中找形，選取“繭”為原型，模擬中國傳統的編織工藝。該竹藤館從前期設計到后期施工均采用了參數化設計的手段，將交叉編織單元從平面沿曲面法線方向逐漸扭轉，并按照建構層劃分的不同，區分了主體鋼結構形態骨架與附加受力單元的竹材構件。

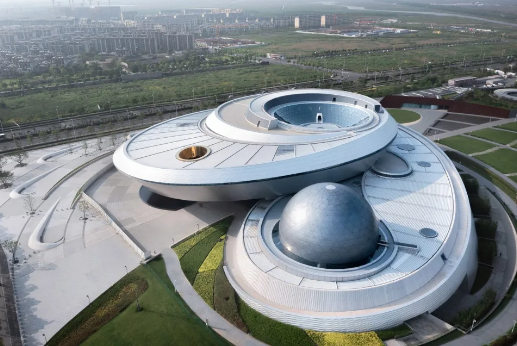

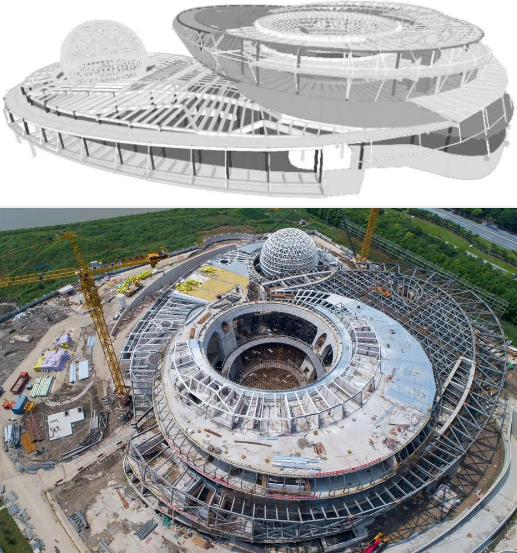

　　上海天文館

　　上海天文館位于浦東新區的臨港新城，其主體結構樣式多樣，曲線型構件和斜構件種類很多，鋼結構部分包含了空間弧形桁架、雙層空間桁架、單層網殼。其上部結構采用鋼筋混凝土框架，局部采用鋼結構和鋁合金結構，其中大懸挑鋼構和異型梁柱給施工帶來了很大問題。

　　為了解決各種問題，工程師在Rhino中進行了仿真的模型搭建，對于邏輯清晰的結構體采用了Grasshopper進行參數化輔助設計。

　　Terra–迪拜世博會可持續展館

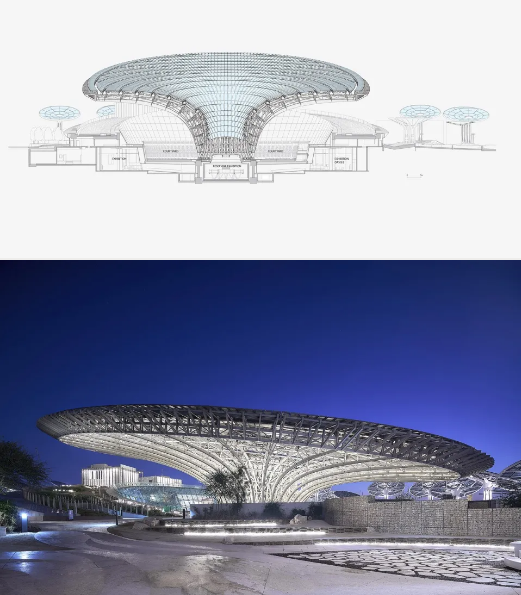

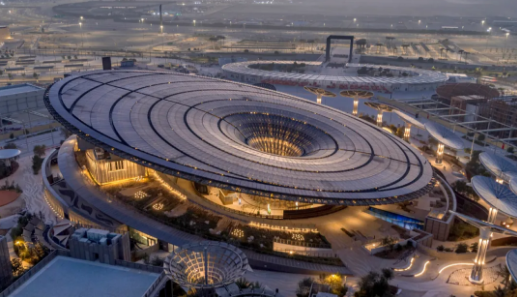

　　Terra可持續館是2020年迪拜世博會人氣最高的三個館之一，其設計靈感來源于植物的光合作用。建筑的上方從左到右有130米長，相當于五條藍鯨排成一列，碳纖維在本項目中被大量使用，可以創造處非常復雜且輕量化的結構體。

　　Terra是地球可持續性的拉丁語，展館表面覆蓋著光伏電池，可以吸收太陽的能量，還能從空氣中提取淡水，該展館向世人展示了極端沙漠環境下的可持續生活新方式，也體現出了建筑的無限可能性。

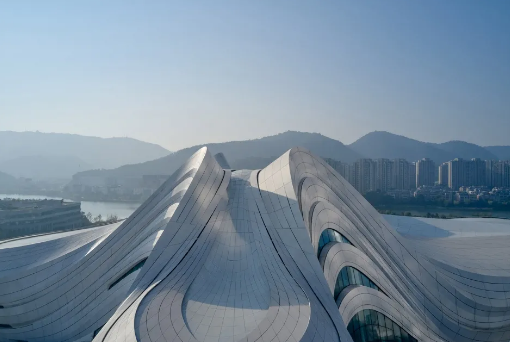

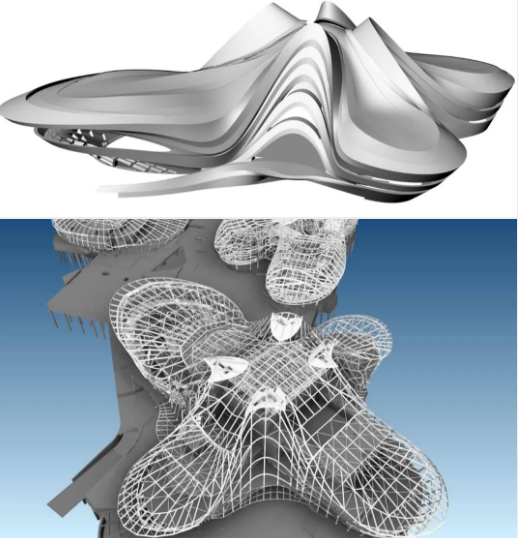

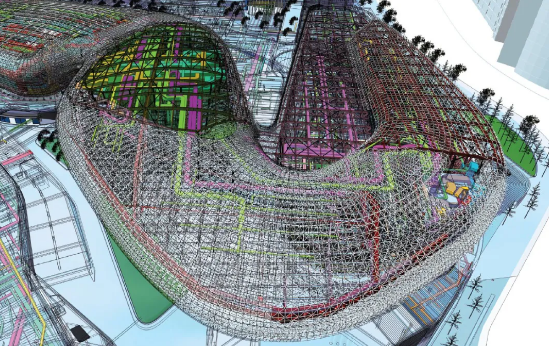

　　長沙梅溪湖國際文化藝術中心

　　長沙梅溪湖國際文化藝術中心是湖南省的地標性建筑，以“芙蓉花”造型為設計靈感，主體結構為框架-鋼筋混凝土剪力墻結構，屋面鋼結構為異形雙曲單層網殼結構，外立面由幾萬塊曲面GRC板組成，室內裝修墻面由不規則的漸變GRC拼接而成。

　　梅溪湖項目由于形體非常復雜，外皮結構需要隨形布置，結構完成面要與建筑完成面的距離恒定保持在1m，周邊斜柱與地面的夾角最小僅為37°，外皮鋼柱或網殼同時也是主體結構樓蓋的柱。

　　極小曲面裝置

　　在數學概念中，極小曲面指的是平均曲率為零的曲面。隨著計算機圖形學的發展，極小曲面以其豐富的形體變化和流動性，被越來越多的應用于不同的設計領域。極小曲面應用在建筑上可以產生連續流動的曲面，像是臺中國家歌劇院就是利用其中的原理。

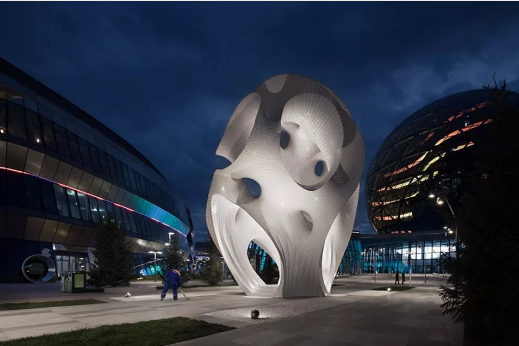

　　Minima|Maxima裝置位于哈薩克斯坦的阿斯塔納世博會，這個永久性的裝置為世博會的繁忙場地提供了一個沉思的場所。裝置的外部材料由6毫米超薄鋁板組成，如果把一個雞蛋縮放到與之相同的高度，雞蛋的外殼甚至要更厚一些。起伏的形體使裝置顯得柔軟而輕盈，從底部褶皺過渡到平滑連續的雙曲表面，為整個裝置帶來了更多的結構細節。

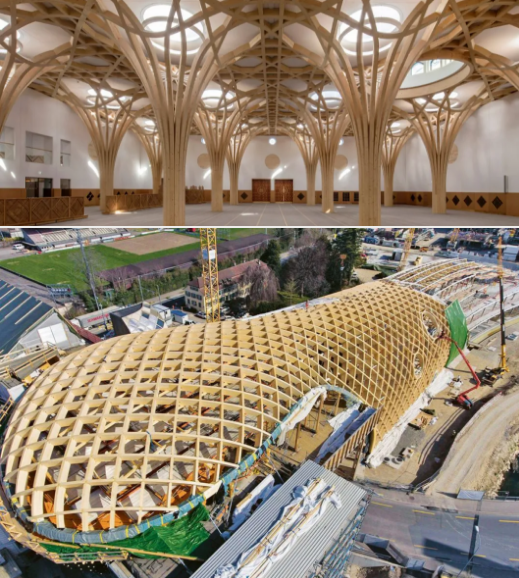

　　木結構裝置及建筑

　　木結構建筑或構筑物作為一種傳統的構造體系，其構件預制化程度很高，這也與參數化設計中的模數思維不謀而合。傳統的二維平面施工圖思維導致復雜的木構件加工難度很大，但是隨著三維技術的發展，目前已經實現了很多參數化主導的木結構建筑及裝置。其中隈研吾事務所和板茂事務所的作品堪稱木結構設計中的先鋒派，其最終目標是通過技術手段減少在實際操作中對環境的影響及對材料的消耗。

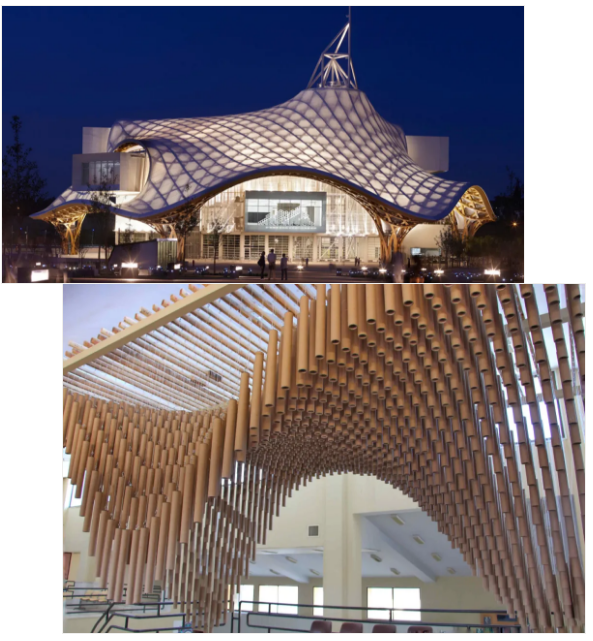

　　由板茂設計的蓬皮杜梅斯中心展館，其結構形式采用了木制的網殼結構，可以很容易的在二維方向產生彎曲，是一種理想的殼體荷載結構。借助Grasshopper強大的數據處理能力，可以對每個木構件進行數字模擬和分組編號，對于更復雜的結構也可搭配機械臂或建筑機器人共同作業。

（此文為部分節選）
