1、前言

鋁合金因其質量輕、耐腐蝕、外形美觀等優點被越來越多的應用到生活的各行各業中。其中，汽車配件中鋁合金的所占分量也日益加重。車輛的外飾件中，一些長條類裝飾件和行李架可由鋁型材加工后再經氧化制成。這種外飾件因涉及到車輛的外形美觀程度，所以主機廠對氧化后表面外觀要求很高。

2、白線缺陷外形及分析

鋁型材在擠壓過程中容易出現白色條紋（白線），這種白線產生時，其輕重并不相同。當白線較輕時，肉眼可觀察到很輕微的分色，若白線較重，則可以看到一條沿?cái)D壓方向顏色很白的線條。其中一種白線，顏色越深，其粗糙度越大。將有白線的型材及無白線的型材取樣拋光并腐蝕后，在顯微鏡下觀察其形貌如圖1所示。

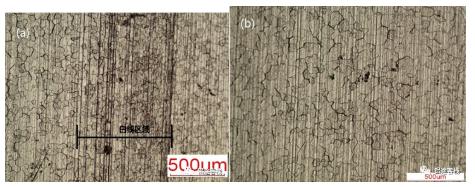

圖1白線及正常區域放大照片

（a）白線區域放大圖正常區域放大圖

從圖1中可以看出，白線顏色較深處，鋁型材表面的劃痕較重，而正常區域型材表面的擠壓痕則相對輕微。在生產過程中，出現的白線通常是因?yàn)榻饘兕w粒在工作帶處聚集，且并未隨著型材一起擠出，鋁合金通過工作帶時，被聚集的金屬顆粒劃傷。金屬顆粒聚集越多，對鋁型材表面的劃傷也愈加嚴重，而肉眼看到的則呈現一條白色擠壓紋。

當型材端面較復雜時，較易出現不同處金屬流速差異大。若一段型材流速較快，其與工作帶摩擦較為劇烈，則容易出現這種由于劃傷引起的白線。另外一段流速較慢，與工作帶之間的摩擦較為平緩，則不容易出現白線，從宏觀上觀察，則呈現金屬光澤的暗面。

另外一種白線，與上面這種劃傷型白線不同，常常出現在厚薄點過渡及筋位處。這種白線沒有手感，在擠壓過程中很難通過檢驗的方法檢測出來，但是氧化之后會形成一條持續的白線或暗線。這兩種白線持續性并不相同，劃傷型白線一旦出現，若不加以任何改善，白線會一直存在。但是后面這種白線在生產時并不持續。

改善措施--------------------------------------------------

3.1劃傷型白線

第一種白線由于金屬顆粒聚集在工作帶處將型材表面劃傷造成，所以可以從鋁棒除雜、擠壓工藝控制、模具工作帶及流速調整等方面來改善。

在擠壓過程中，因擠壓速度較快，型材與工作帶之間激烈摩擦，殘留在工作帶上的金屬瘤劃傷表面，所以為了降低這種劃傷型白線的產生，在保證擠壓出口溫度（510-540℃/6063）的情況下，擠壓速度應在工藝允許的范圍內適當降低。在模具方面，在保證斷面成型的情況下，應盡量降低工作帶的長度，減少型材與金屬瘤的接觸概率，從而提升型材的表面質量。并且，模具的一級空刀應適當放大，減少金屬顆粒在空刀處堆積的概率。在生產中，當出現這種劃痕型的白線時，可以通過抖動型材將金屬顆粒從工作帶處帶出，若金屬顆粒聚集較多，工作帶的磨損嚴重，抗黏附性能降低，擠壓時再抖動型材則不會有改善效果。所以，模具上機完成后，應及時氮化。在保證模具硬度不超上限及不易崩角的情況下，連續兩次氮化后擠出的型材表面質量?jī)?yōu)于只氮化一次就擠出的型材表面質量。

另外，流速不均也容易造成表面白色的產生，所以模具在設計及加工時，應盡量使各部分流速快慢一致。

3.2筋位處白線

這種筋位處的白線是由于在擠壓時，金屬通過筋位或壁厚差異較大時流速不均，溫升不同造成。在厚薄點過渡或筋位處，一般流速差異大，摩擦較為距離，溫升較高，擠出后在相同的淬火條件下，冷卻結果不同，正常區域已經達到臨界冷卻速度而這些高溫處因快速通過淬火區而降溫不足，導致冷卻后兩部分析出相同，氧化后在筋位及厚薄點過渡處則容易出現這種白線。

通常在擠壓過程和模具加工設計時應盡量避免上述劇烈的溫升。擠壓時擠壓速度較小，這種白線出現的概率會大大降低。另外，擠壓模具在設計時，應避免劇烈的過渡，在設計工作帶及引流時，其過渡角應盡量加大，如圖2所示。

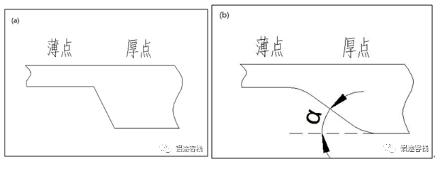

圖表2厚薄點工作帶過渡示例

（a）厚薄點工作帶激烈過渡改善后的工作帶過渡

對于容易起氧化白線的所有的外觀面，其工作帶過渡不應過于激烈，需圓滑過渡且過渡角α應盡量小于30°。對于產生白線的位置，通過修模改善其工作帶，能大大減輕或消除白線。同理，在筋位及一些T型位處，工作帶過渡均不應過于激烈。對于溫升較快處，在模具設計中，應盡量降低劇烈的溫升。從上面所述的幾個方向改善模具設計，可以很好的降低白線產生的概率。

結論

擠壓時產生的白線由鑄棒內部及表面雜質、擠壓時溫升差異大、析出不均造成。所以管控白線可以從以下方面著手：

降低擠壓速度，減少溫升差異；

適當減短工作帶長度，減少劃傷概率；

避免工作帶、引流等模具結構上的劇烈過渡，使流速盡量一致，減少溫升及偏析；
