鋁材的比重較輕，在成型時(shí)的回彈較小，強(qiáng)度比較高，接近或超過(guò)優(yōu)質(zhì)鋼，塑性好，產(chǎn)品成形較復(fù)雜時(shí)，較不銹鋼更易控制，具有優(yōu)良的導(dǎo)電性、導(dǎo)熱性和抗蝕性，且目前鋁材的表面處理工藝陽(yáng)極氧化、拉絲、噴砂等已經(jīng)很成熟，鋁材在手機(jī)上的使用也非常的多。

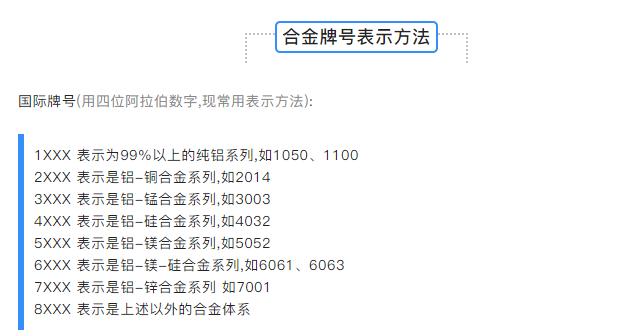

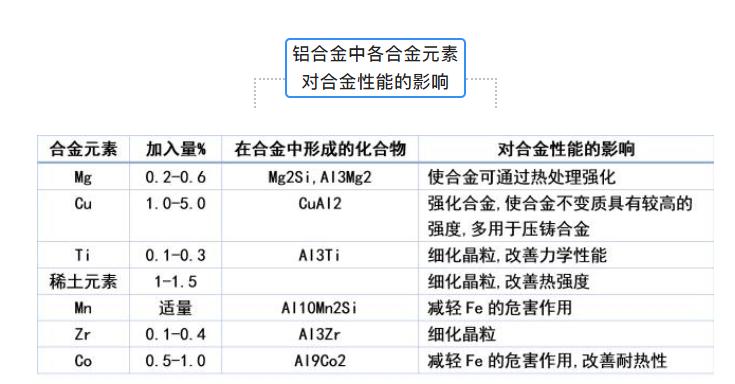

根據(jù)鋁合金按加工方法可以分為變形鋁合金和鑄造鋁合金，鋁及鋁合金的編號(hào)主要分為八個(gè)系列。

一系

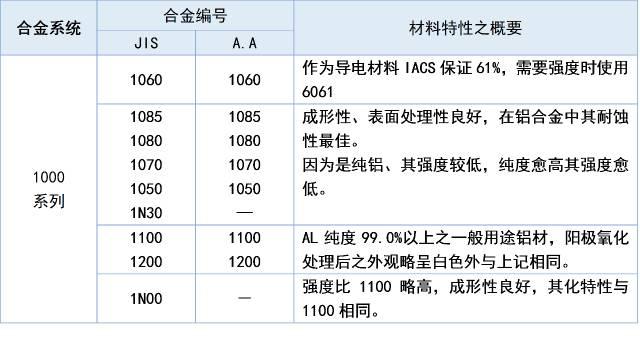

在所有系列中1000系列屬于含鋁量最多的一個(gè)系列，純度可以達(dá)到99.00%以上。1000系列鋁板根據(jù)最后兩位阿拉伯?dāng)?shù)字來(lái)確定這個(gè)系列的最低含鋁量，比如1050系列最后兩位阿拉伯?dāng)?shù)字為50，根據(jù)國(guó)際牌號(hào)命名原則，含鋁量必須達(dá)到99.5%以上方為合格產(chǎn)品。

一系的鋁成形性、表面處理性良好，在鋁合金中其耐蝕性最佳。其強(qiáng)度較低，純度愈高其強(qiáng)度愈低。

手機(jī)上常用的到的有1050、1070、1080、1085、1100，做簡(jiǎn)單擠壓成型（不做折彎），其中1050和1100可以做化學(xué)打沙、光面、霧面，法線效果,有較明顯的材料紋路，著色效果好；1080和1085鏡面鋁常用來(lái)做亮字、霧面效果，無(wú)明顯材料紋路。

一系的鋁材都相對(duì)較軟，主要用來(lái)做裝飾件或內(nèi)飾件。

二系

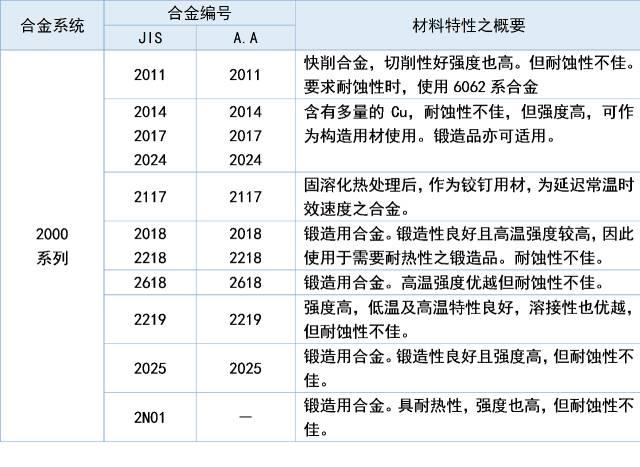

特點(diǎn)是硬度較高，但耐蝕性不佳，其中以銅原屬含量最高，2000系列鋁合金代表2024、2A16、2A02。2000系列鋁板的含銅量在3-5%左右。

2000系列鋁棒屬于航空鋁材，作為構(gòu)造用材使用，目前在常規(guī)工業(yè)中不常應(yīng)用。

三系

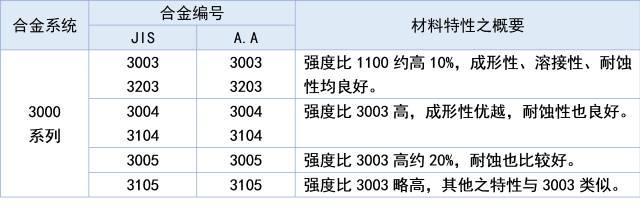

3000系列鋁棒是由錳元素為主要成分。3000系列鋁合金代表3003、3105、3A21為主。含量在1.0-1.5之間，是一款防銹功能較好的系列。

常用作液體產(chǎn)品的槽、罐，建筑加工件，建筑工具，各種燈具零部件，以及薄板加工的各種壓力容器與管道。成形性、溶接性、耐蝕性均良好。

四系

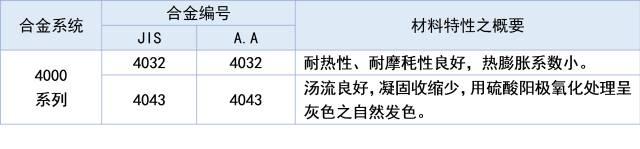

通常硅含量在4.5-6.0%之間，含硅量較高強(qiáng)度就相對(duì)較高，4000系列鋁棒代表為4A01、4000系列的鋁板屬于含硅量較高的系列。湯流良好，凝固收縮少，屬建筑用材料,機(jī)械零件,鍛造用材,焊接材料;熔點(diǎn)低,耐蝕性好,具有耐熱、耐磨的特性。

五系

5000系列鋁棒屬于較常用的合金鋁板系列，主要元素為鎂，含鎂量在3-5%之間。5000系列鋁合金代表5052、5005、5083、5A05系列。又可以稱為鋁鎂合金。主要特點(diǎn)為密度低，抗拉強(qiáng)度高，延伸率高。在相同面積下鋁鎂合金的重量低于其他系列，在常規(guī)工業(yè)中應(yīng)用也較為廣泛。

在手機(jī)上最常用的是5052，為中程度強(qiáng)度之最具代表性合金，耐蝕性、溶接性及成形性良好，特別是疲勞強(qiáng)度高，耐海水性佳，常用來(lái)做強(qiáng)度要求高的產(chǎn)品,但其著色效果較不理想,適合做噴砂工藝，不適合做化學(xué)打沙、霧面等，主要使用鑄造成型的成型方式，不適合擠壓成型。

六系

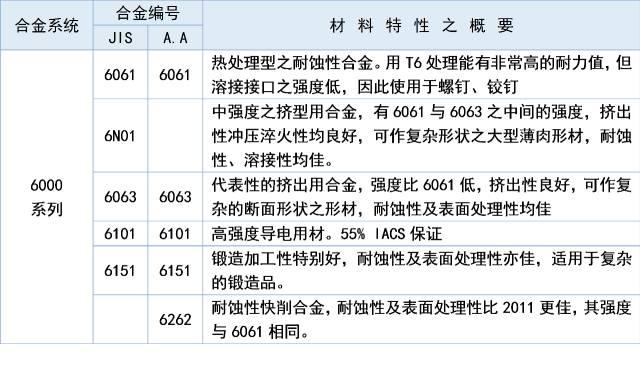

6000系列鋁合金代表6061主要含有鎂和硅兩種元素，故集中了4000系列和5000系列的優(yōu)點(diǎn)6061是一種冷處理鋁鍛造產(chǎn)品，適用于對(duì)抗腐蝕性、氧化性要求高的應(yīng)用。可使用性好，容易涂層，加工性好。

在手機(jī)上用的較多的是6061和6063，其中6061的強(qiáng)度高于6063，使用鑄造成型，能夠鑄造出較為繁雜的結(jié)構(gòu)，可以做帶卡扣的部件，如電池蓋等。

七系

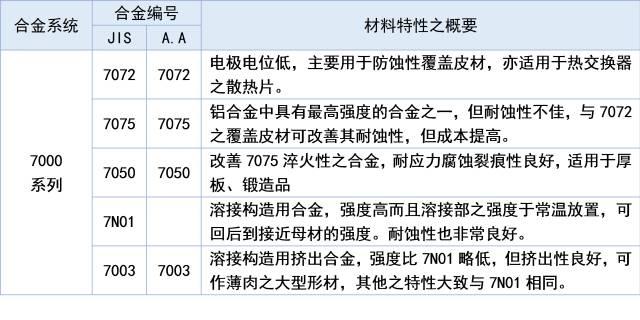

主要含有鋅元素，7000系列鋁合金代表7075。也屬于航空系列，是鋁鎂鋅銅合金,是可熱處理合金,屬于超硬鋁合金,有良好的耐磨性。目前基本依靠進(jìn)口，我國(guó)的生產(chǎn)工藝還有待提高

八系

8000系列鋁合金較為常用的為8011屬于其他系列，大部分應(yīng)用為鋁箔，生產(chǎn)鋁棒方面不太常用。
