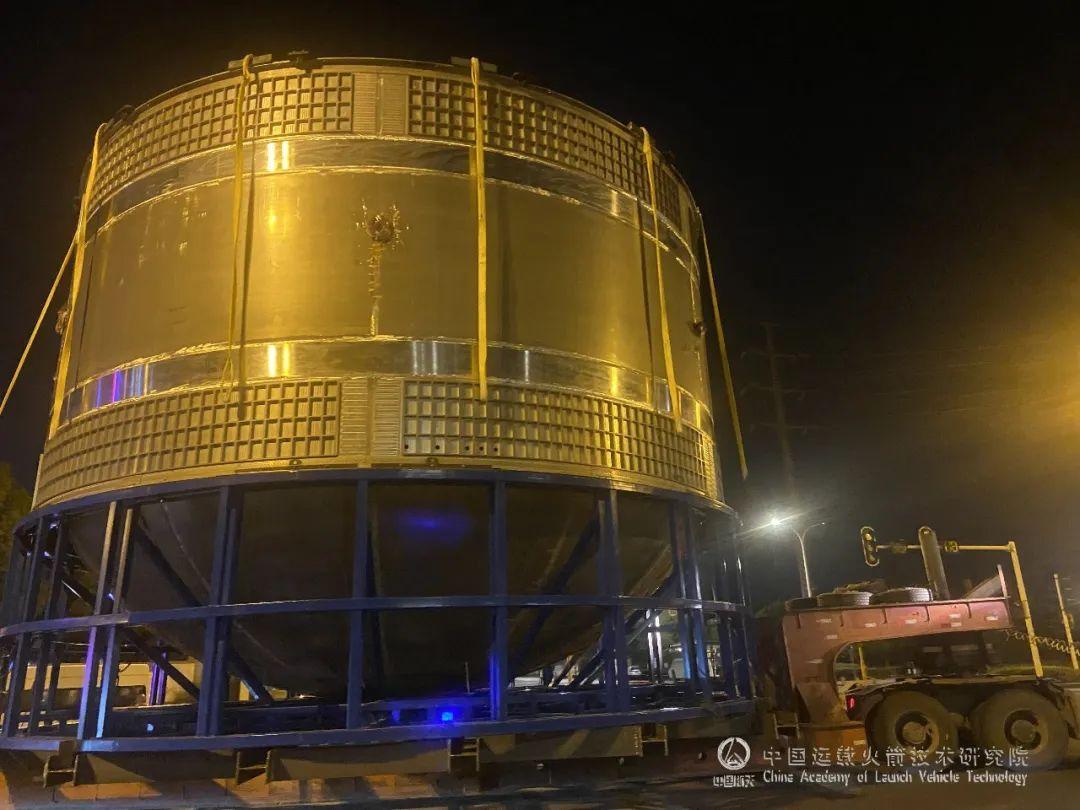

先看一張圖：

由于光線比較溫和，可能看完這張圖，對于大家的視覺沖擊依然徘徊在谷底。提醒一下大家，看看右下方的大卡車，那巨型的輪胎顯得比較渺小。這樣鮮明的對比，大家就知道面前的這個圓筒有大么大了吧。。。

眼前這個火箭貯箱“腰圍”達10米級，是我國目前研制出的最大火箭貯箱。相較“胖五”火箭的直徑為5米的貯箱，它的“腰圍”翻了近一倍。目前，該貯箱已經研制完成，并于近期完成了項目結題。

它的成功研制，實現了我國運載火箭貯箱從5米級直徑向10米級跨越，也標志著我國繼俄、美之后，成為世界上第三個具備10米級超大直徑貯箱研制能力的國家，為我國重型運載火箭工程研制打下了堅實基礎。

超大直徑貯箱結構是重型火箭箭體結構的重要組成部分，其直徑大小直接影響著火箭箭體直徑、運載能力以及規模等。相較我國現役新一代運載火箭5米直徑貯箱結構，重型運載火箭的貯箱要擴大到10米量級，看似只是直徑乘2，但實際研制難度并不是成倍那么簡單，過程幾乎挑戰了我國工業基礎能力的極限，但也充分帶動了先進材料、先進工藝、高端制造等相關基礎工業的發展，對加速我國制造業轉型升級，帶動我國高端裝備發展。

10米級貯箱瓜瓣

瓜瓣，是火箭貯箱的重要結構件，其成形精度和性能直接影響貯箱的裝配焊接質量和火箭的結構效率。這不，中國運載火箭技術研究院（以下簡稱“火箭院”）與中南大學最近聯合研制出了世界上最大的火箭貯箱瓜瓣，該瓜瓣直徑達10米級，強度提升10%，且成形精度達毫米級。

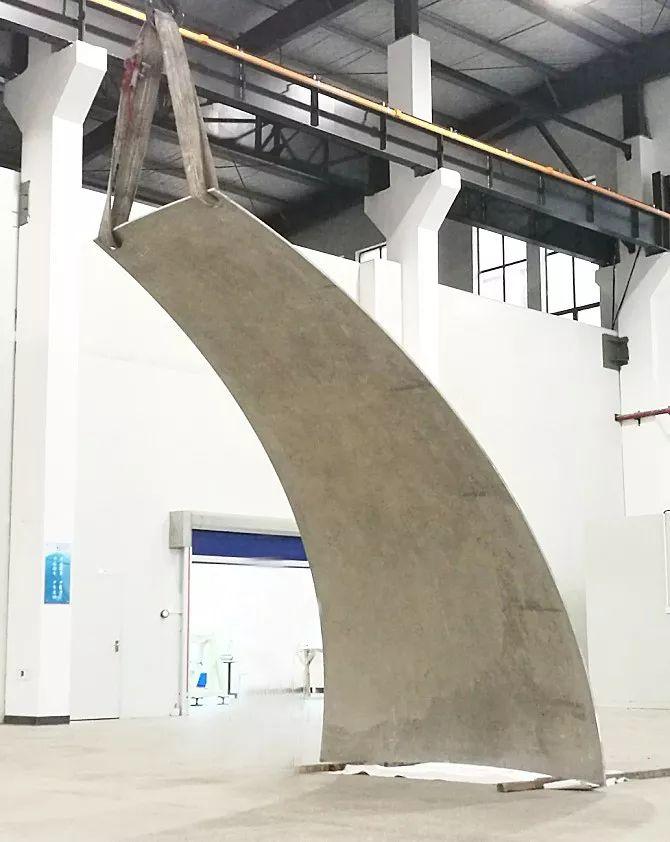

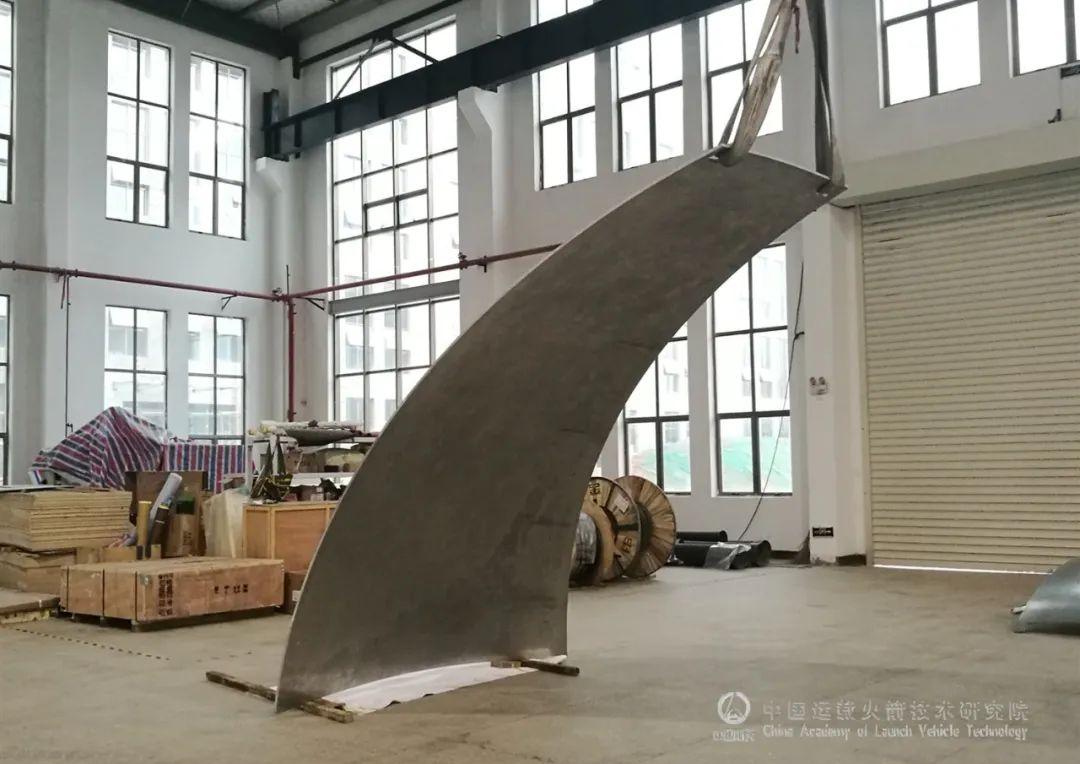

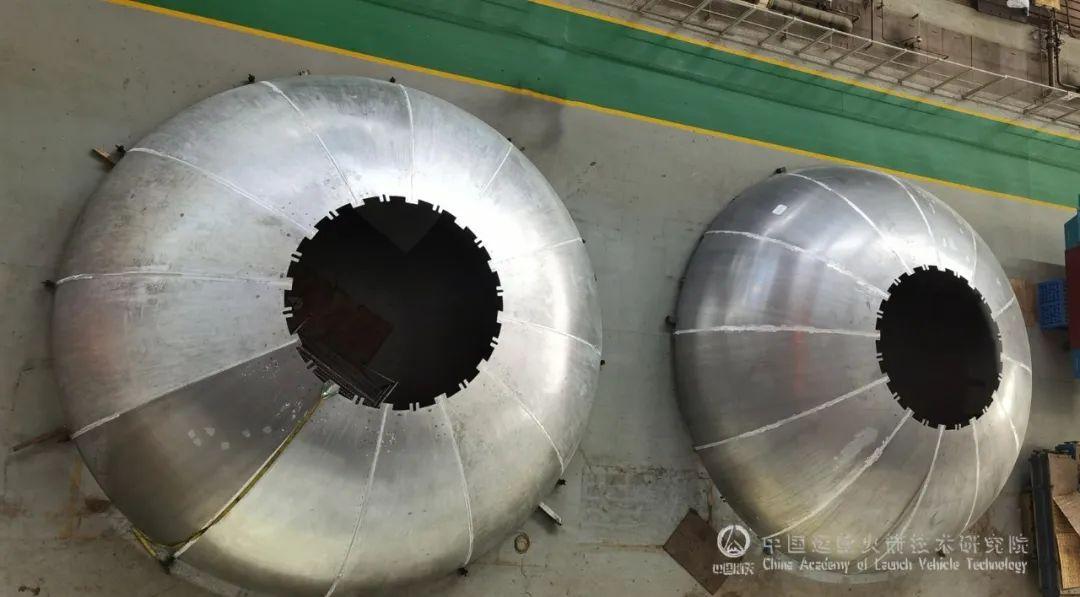

△10米級貯箱瓜瓣樣件

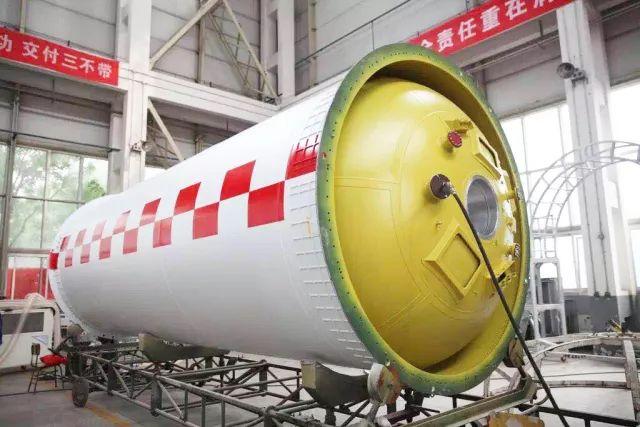

那么，瓜瓣用在火箭的什么位置呢？下圖黃色部分是現役火箭3.35米直徑貯箱的箱底，它就是由好幾塊瓜瓣拼成的。而直徑10米級火箭貯箱的箱底，就是由好幾個上圖這樣的瓜瓣拼成的，想想得有多大！

美國土星5號運載火箭貯箱的瓜瓣直徑也達10米級，但其每一塊瓜瓣均為拼焊而成，而火箭院研制的10米級貯箱瓜瓣一次成形，因此是目前世界上最大的單體火箭貯箱瓜瓣。

與此前國內最大的直徑5米的貯箱瓜瓣相比，10米級瓜瓣的直徑和厚度均增大了近一倍，現階段傳統瓜瓣所采用的拉深和拉形方式均難以滿足其成形要求。

因此，火箭院與中南大學聯合攻關，創新性地采用“蠕變成形技術”，實現瓜瓣的高性能精確成形。項目團隊突破了3項關鍵技術，使貯箱瓜瓣的力學性能提高了近10%，成形精度達到了毫米級，厚度、均勻性也顯著提高。同時，由于大幅縮減了工序，瓜瓣成形效率得到提高，成本也有所降低。

△“中國航天日”官方宣傳片中的重型運載火箭示意圖

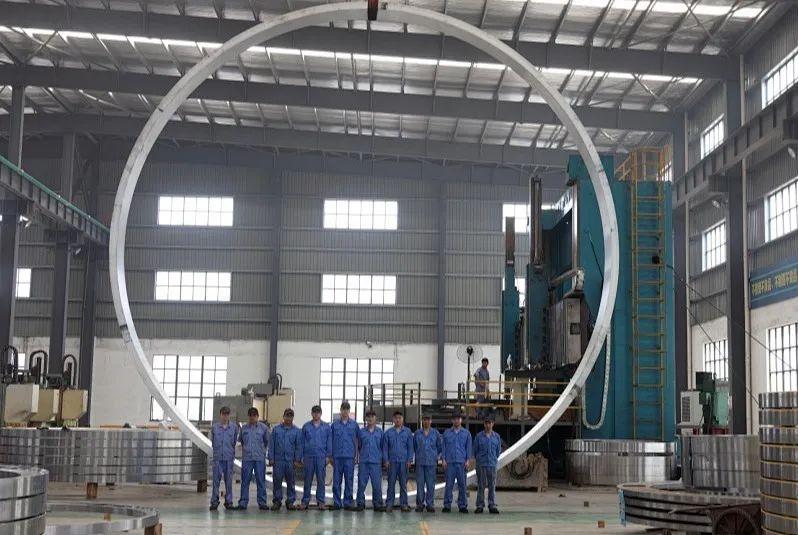

10米級貯箱整體過渡環

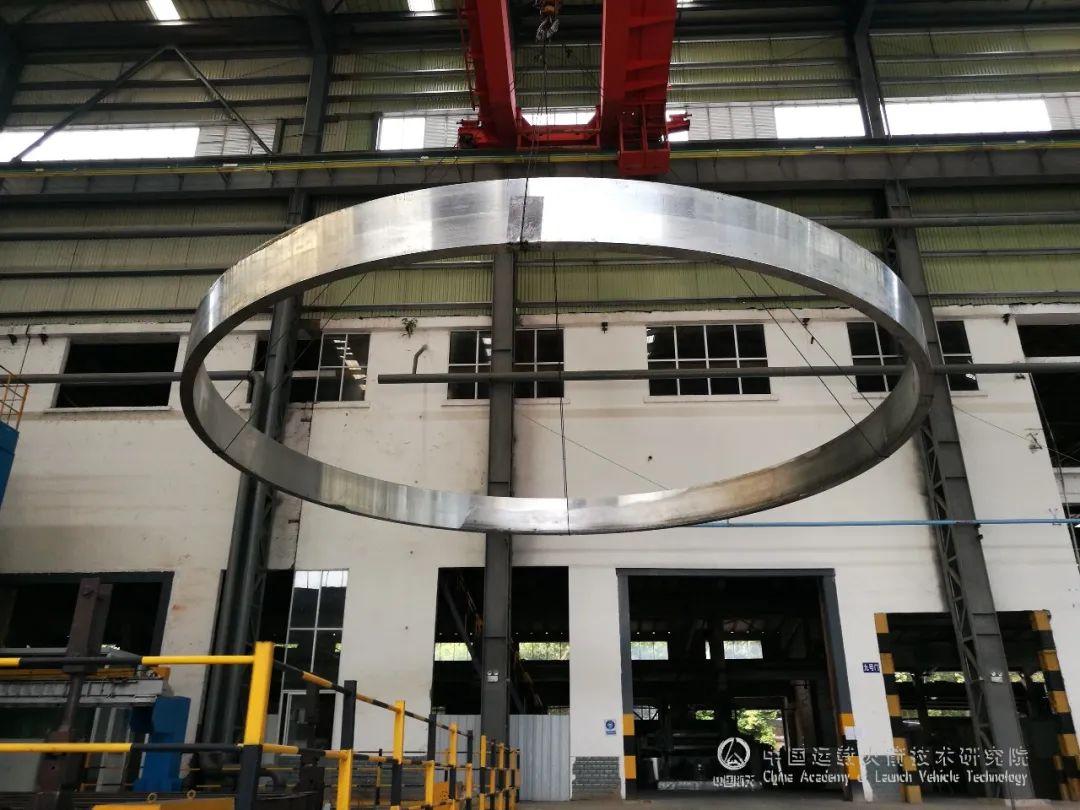

10米級超大型鋁合金環件，是連接重型運載火箭貯箱的筒段、前后底與火箭的箱間段之間的關鍵結構件，是我國重型運載火箭研制能否取得新突破的關鍵材料，其制造技術是研制工作迫切需要突破的重大難題。

該項目由中南大學鐘掘院士主持完成，鐘掘院士團隊與中國運載火箭技術研究院、西南鋁等單位通力合作，攻克了世界最大長征九號重型運載火箭?10米級整體貯箱過渡環、武器筒段制造重大技術難題。特別是西南鋁成立了集技術、生產、維護人員為一體的研發團隊，經過一年多研發，終于拿下軋制成型、熱處理、冷變形等多項關鍵核心技術，研制出直徑10米的超大尺寸鋁合金整體環件。

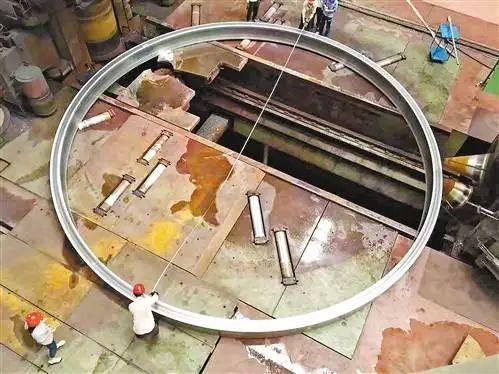

西南鋁工作人員正在檢測直徑10米級運載火箭鋁環

10米級貯箱箱底圓環

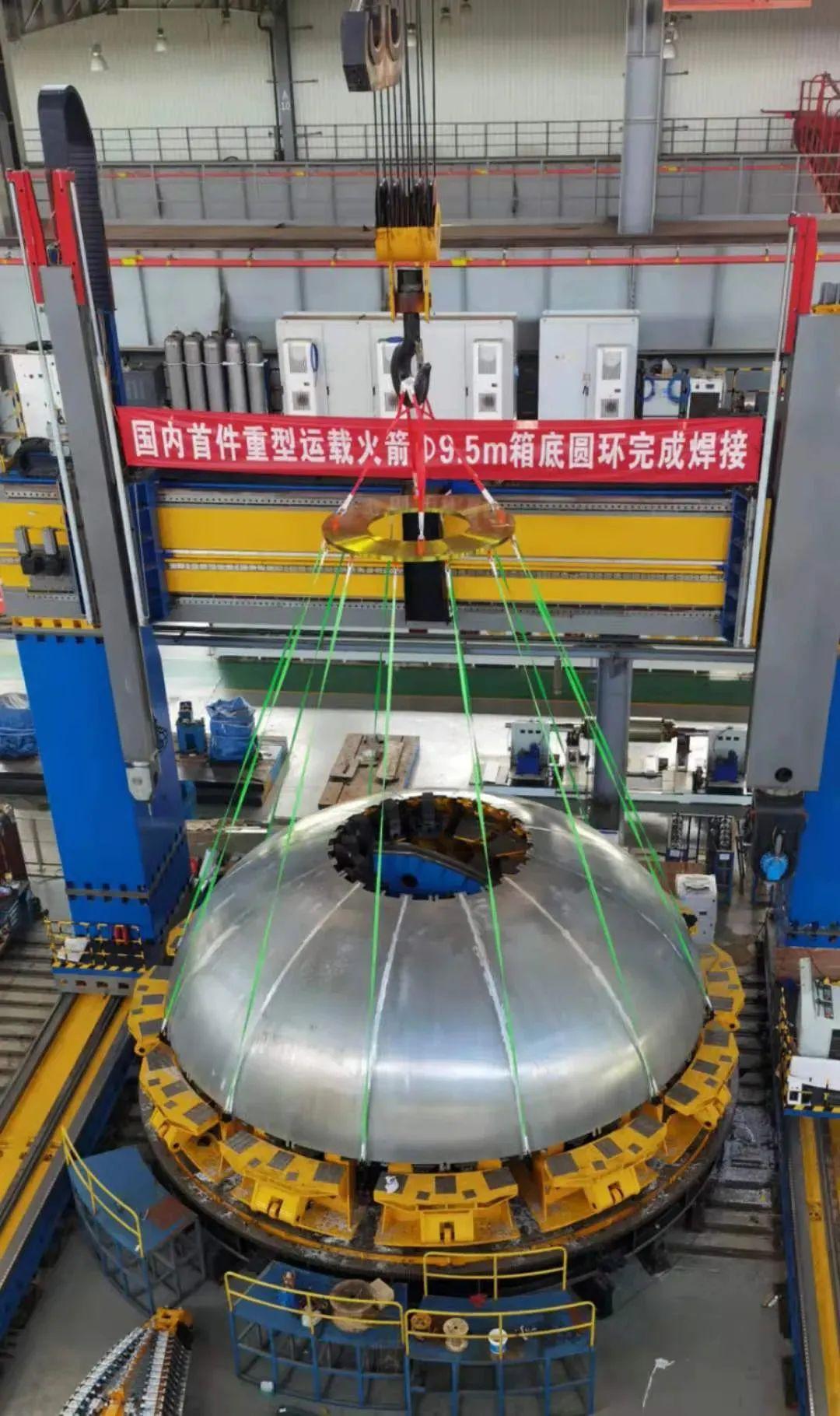

2021年8月，火箭院首都航天機械有限公司重型運載火箭研制團隊在武漢完成了國內首件直徑9.5米貯箱箱底圓環的組合焊接。重型運載火箭是我國未來登陸火星及深空探測的主力火箭，而箱底圓環是該型號關深階段標志性成果——9.5米貯箱原理樣件的起點及基礎。

貯箱用于儲存運載火箭動能燃料，其位置、焊接技術均非常關鍵。其中，箱底裝配焊接是整個貯箱裝配焊接的難點之一，焊縫包括瓜瓣與瓜瓣的縱縫焊接、瓜瓣橢球面與叉形環和頂蓋的環縫焊接以及箱底表面人孔法蘭、加注法蘭等環縫的焊接。

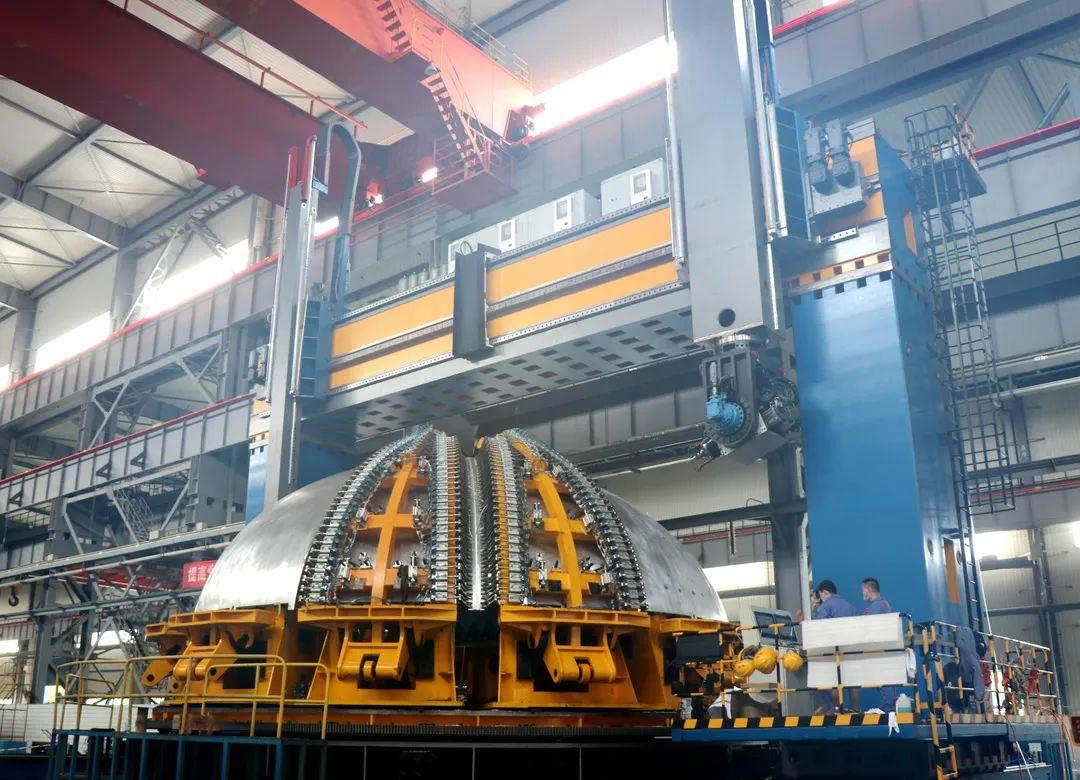

針對重型火箭貯箱箱底研制，武重集團根據需要，設計制造了10米級貯箱箱底攪拌摩擦焊接系統。歷經多年的設計制造工作，攻克了一系列工藝問題，目前整機裝配調試完成并順利進行首件直徑9.5米箱底圓環縱縫焊接，滿足了用戶需求，填補了國內超大直徑貯箱產品領域的空白。

通過對以上部件的研制過程，團隊攻克了一系列關鍵技術：

超大規格的板材制備

超大直徑貯箱結構優化設計

超大直徑構件精確形性協同制造技術

超大直徑箱底攪拌摩擦焊接技術

超大直徑貯箱立式裝配攪拌摩擦焊接技術

……

10米級箭體貯箱研制成功，是重型運載火箭關鍵技術攻關與方案深化論證階段的重要成果，表明我國具備研制重型運載火箭的能力。相信重型運載火箭將離我們?cè)絹?lái)越近。屆時，我國自主進入空間能力邁上一個大臺階，中國人探索太空的腳步也會邁得更大、更遠。
