保險杠橫梁在高速正面碰撞發生時，必須保證自身不會斷裂并能有效連結車身的兩根縱梁，把碰撞的大量動能傳遞給兩根縱梁，由縱梁將碰撞能量分成若干小的能量流被單個板金零件吸收，從而確保駕乘人員的生存空間。

而且，需要最大限度地優化整車的破壞性和可維修性，降低低速碰撞的維修成本，并在不危及乘員安全的條件下提高車輛的整體性、防撞性，以及滿足其他相關法規的要求。

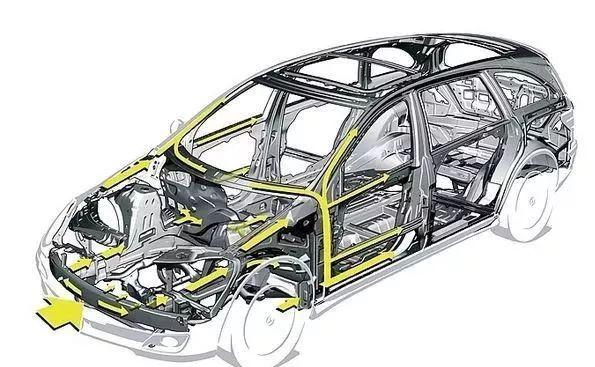

圖1前碰撞能量吸收與分散路線示意圖01

01保險杠橫梁的作用和技術要求

（1）當車輛與行人發生碰撞事故時，最大限度的減輕對行人的傷害。

（2）當車輛發生低速碰撞時，保護冷卻系統等部件，確保汽車的前縱梁不會發生變形，降低車輛的修復成本。

（3）前保險杠橫梁的作用是將碰撞中產生的能量能盡可能均勻地傳遞到車身結構的吸能零件，并確保前縱梁壓潰后內侵量不能過大。

（4）前保險杠橫梁是車輛約束系統的控制單元（ECU）最先感知車輛碰撞減速度的部件，橫梁的強度對ECU判斷安全氣囊點火時刻具有重要的意義。

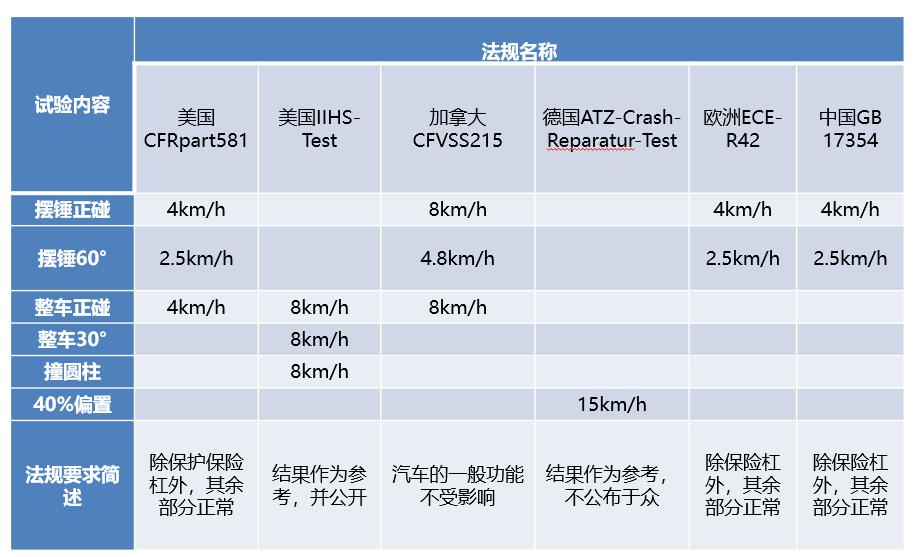

隨著乘用車保險杠研究的進一步深入，各國先后制定了保險杠的相關法規。轎車保險杠系統相關法規的實施情況各國間有所不同，美國和加拿大均為強制性的法規，而其他國家（如歐洲諸國）則屬于非強制性的法規，具體情況見下表。保險杠的各種法規及試驗內容。

02保險杠橫梁的結構及典型用材

目前高端豪華品牌車型大多數采用鋁合金保險杠橫梁，不過近年來，一些中端車型為實現輕量化，其保險杠橫梁也開始采用鋁合金材料。

可以預見，隨著油耗和排放限值的逐漸提高，車身輕量化設計的趨勢將更為明顯。保險杠橫梁作為車身結構中相對并不太復雜的組件，鋁合金將很可能成為未來保險杠橫梁的主流用材。

目前，鋁合金保險杠橫梁典型截面形式有：“日”、“口”、“目”、“田”字形結構。這種薄壁且中空的結構，不僅重量輕、強度高、抗沖擊性好，而且擠壓成形的工藝可實現性能好，近幾年在汽車上應用廣泛。如：寶馬F45，榮威950，江淮和悅A30、瑞風M4、瑞風S7，廣汽菲亞特K4，吉利CK-2、LC-2，長安CX30、C204、C206，北汽C33DB，標致508，奧迪A3，雪鐵龍C5等。

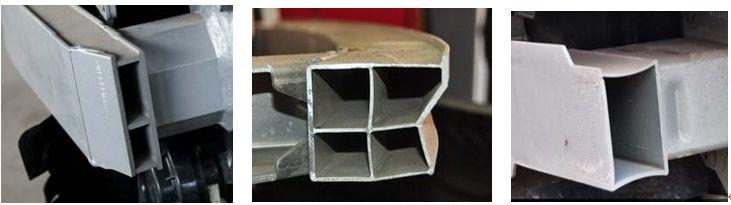

圖2不同鋁合金保險杠橫梁的截面結構

經調研，目前目前A、B級乘用車前保險杠橫梁多采用鋼制材料，一些小型新能源車選擇鋁合金材料；C級及以上的車鋁合金前保險杠橫梁應用增多。

03鋁合金保險杠橫梁的工藝過程及裝備

由鋁合金型材加工生產該鋁合金保險杠橫梁大致過程是：根據保險杠橫梁的尺寸采用高速鋸切機對鋁合金型材進行鋸切；然后根據產品設計的弧度，將鋸切后的鋁合金型材在彎曲成型的模具中進行壓彎成型；單個零件部件加工完成以后，再對其進行時效處理，以保證鋁合金的強度和耐蝕性能；最后采用鎢極氬弧焊將單個零件焊接組裝在一起。

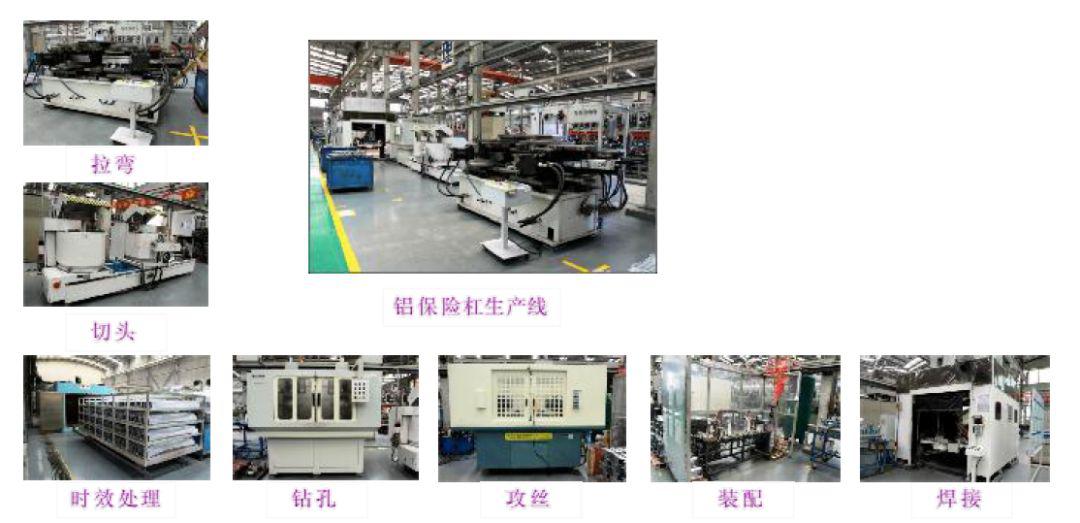

圖4鋁合金保險杠橫梁的典型工藝過程

鋁合金焊縫質量的控制是影響保險杠性能關重要的因素。質量缺陷可以帶來碰撞性能不足等問題一個好的焊接裝備工作站是質量保證的前提。
